2013 CITROEN C3 InstruktionsbÖcker (in Swedish)

1

31
INSTRUMENTTAVLAN




Låsningsfria
bromsar
(ABS)


Fast sken. Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta
snarast en CITROËN-verkstad eller en annan
kvalifi cerad verkstad.






Antisladd- och
antispinnssystemet
(ESP/ASR)



Blinkar. ESP/ASR-systemet
aktiveras. Systemet optimerar bilens köregenskaper och
förbättrar dess stabilitet.

Fast sken.

Om ESP/ASR inte är urkopplat
(tryckning på knappen och
dess indikeringslampa lyser)
har ett fel uppstått i systemet. Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera bilen.


Motorns
självdiagnostik


Blinkar. Fel i motorstyrningen. Det fi nns risk för att katalysatorn förstörs.
Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera bilen.

Fast sken. Fel i avgasreningen. Kontrollampan ska slockna när motorn startar.
Om den inte släcks bör du snarast kontakta en
CITROËN-verkstad eller en annan kvalifi cerad
verkstad.




Bromssystem


Fast sken,
tillsammans
med STOP-
lampan. Bromsvätskenivån är för
låg. Du måste genast stanna bilen på ett så säkert
sätt som möjligt.
Fyll på med en bromsvätska som är godkänd av
CITROËN.
Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera bromssystemet
om problemet kvarstår.

+
Fast sken,
åtföljt av
STOP- och
ABS-lampan. Fel i den elektroniska
bromskraftsfördelaren
(REF). Du måste genast stanna bilen på ett så säkert
sätt som möjligt.
Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer

1
32
INSTRUMENTTAVLAN





Maximal
kylvätsketemperatur



Fast rött sken. Temperaturen i
kylsystemet är för hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov på
kylarvätska.
Vänd dig till en CITROËN-verkstad eller en
annan kvalifi cerad verkstad om problemet
kvarstår.





Motoroljetryck


Fast sken. Fel i motorns smörjsystem. Stanna bilen så fort det kan ske på ett säkert
sätt.
Parkera bilen, slå ifrån tändningen och kontakta en
CITROËN-verkstad eller en annan kvalifi cerad verkstad.






Batteriladdning



Fast sken. Fel i laddningskretsen
(smutsiga eller lösa
kabelskor, dåligt spänd eller
trasig generatorrem etc.). Kontrollampan ska slockna när motorn startar.
Om den inte gör det bör du kontakta en
CITROËN-verkstad eller en annan kvalifi cerad
verkstad.



Låg
bränslenivå


Fast sken. Första gången den tänds
återstår ca 5 liter bränsle
i
tanken. Det är nödvändigt att tanka bilen för att undvika
bränslestopp.
Den här lampan tänds varje gång tändningen
slås till, så länge du inte fyllt på tillräckligt med
bränsle.
Tankens volym: ca 50 liter (bensin) eller 46 liter
(diesel). (Beroende på version: ca 30 liter bensin
eller diesel).
Kör aldrig tills tanken är helt tom, det kan skada
avgasrenings- och insprutningssystemet.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer

1
INSTRUMENTTAVLAN





Krockkuddar


Tillfälligt. Lyser i några sekunder
och släcks när tändningen
sätts på. Ska slockna när motorn startar.
Kontakta en CITROËN-verkstad eller en annan
kvalifi cerad verkstad om den inte gör det.

Fast sken. Fel i ett airbagsystem
eller de pyrotekniska
bältessträckarna. Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.






Bältespåminnare




Fast och
därefter
blinkande
sken, åtföljt av
en ljudsignal. Förarens och/eller
frampassagerarens bälte
är inte fastspänt. Dra fram bältet och skjut in låstungan i
bälteslåset.



Öppen
dörr/öppna
dörrar


Fast sken om
hastigheten
understiger
10 km/tim.
Någon av dörrarna eller
bakluckan har inte stängts. Stäng dörren eller bakluckan.
Fast sken,
åtföljt av en
ljudsignal om
hastigheten
överstiger
10 km/tim.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer

1
34
INSTRUMENTTAVLAN




Vatten i
bränslet


Fast sken. Bränslefi ltret innehåller
vatten. Risk för skada i insprutningssystemet i dieselmotorer.

Kontakta snarast en CITROËN-verkstad eller en
annan kvalifi cerad verkstad.

Servostyrning
Fast sken. Servostyrningen är felaktig. Kör försiktigt med låg hastighet.
Låt din CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.

Partikelfi lter
(diesel)
Fast sken,
åtföljt av en
ljudsignal. Indikerar att partikelfi ltret
börjar att sättas igen. Regenerera fi ltret så snart trafi kförhållandena
medger det, genom att köra i en hastighet av
minst 60 km/tim, tills lampan släcks (se kapitlet
"Kontroller - Partikelfi lter").
Fast sken,
åtföljt av en
ljudsignal. Indikerar att nivån i
tillsatsbehållaren är låg. Låt snarast en CITROËN-verkstad eller en
annan kvalifi cerad verkstad fylla på tillsatsmedel
(se kapitlet "Kontroller - Tillsatsnivå").

Kontrollampa



Indikering



Orsak



Åtgärder/observationer

1
35
INSTRUMENTTAVLAN
Serviceindikator
System som informerar föraren om hur
lång tid som återstår till nästa servicebe-
sök, enligt tillverkarens serviceprogram.
Denna tidpunkt beräknas från och med
den senaste nollställningen av indika-
torn. Den fastställs med hjälp av två pa-
rametrar:


- körsträcka som tillryggalagts,

- den tid som förfl utit sedan det senaste
servicebesöket.
Mellan 1 000 och 3 000 km kvar till
nästa service
När tändningen slås på och under några
sekunder visas nyckeln som symboliserar
servicearbeten. På raden som visar mä-
tarställningen anges hur många kilometer
som återstår till nästa servicebesök.

Exempel:
2 800 km återstår före nästa
service.
Vid påslagning av tändningen och under
några sekunder visar displayen:
Under 1 000 km kvar till nästa
service

Exempel:
900 km återstår före nästa
service.
När tändningen slås på och under några
sekunder visar displayen:
Några sekunder efter att tändningen
slagits på släcks nyckelsymbolen

och vägmätaren återgår till sin normala
funktion. Displayen visar då mätarställ-
ningen och trippmätaren. Några sekunder efter att tändningen sla-
gits på återgår vägmätaren till sin normala
funktion. Nyckelsymbolen fortsätter att
lysa
för att upplysa dig om att nästa servi-
cebesök är nära förestående.

Över 3 000 km kvar till nästa service
När tändningen slås på visas ingen ser-
viceinformation i displayen.

1
36

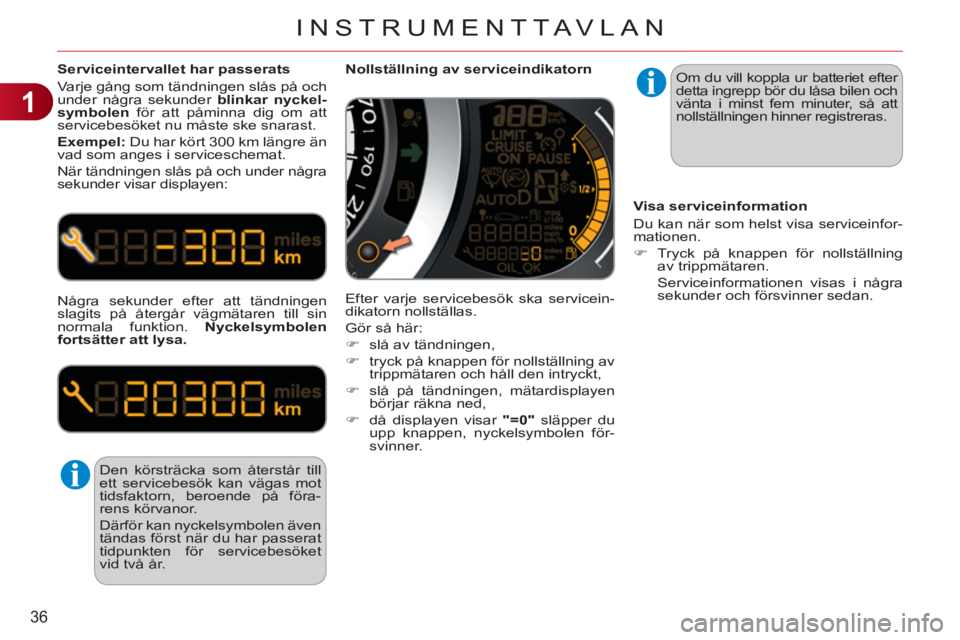

INSTRUMENTTAVLAN

Serviceintervallet har passerats
Varje gång som tändningen slås på och
under några sekunder blinkar nyckel-
symbolen
för att påminna dig om att
servicebesöket nu måste ske snarast.

Exempel:
Du har kört 300 km längre än
vad som anges i serviceschemat.
När tändningen slås på och under några
sekunder visar displayen:
Några sekunder efter att tändningen
slagits på återgår vägmätaren till sin
normala funktion. Nyckelsymbolen
fortsätter att lysa .
Den körsträcka som återstår till
ett servicebesök kan vägas mot
tidsfaktorn, beroende på föra-
rens körvanor.
Därför kan nyckelsymbolen även
tändas först när du har passerat
tidpunkten för servicebesöket
vid två år.







Nollställning av serviceindikatorn
Efter varje servicebesök ska servicein-
dikatorn nollställas.
Gör så här:


)
slå av tändningen,

)
tryck på knappen för nollställning av
trippmätaren och håll den intryckt,

)
slå på tändningen, mätardisplayen
börjar räkna ned,

)
då displayen visar "=0"
släpper du
upp knappen, nyckelsymbolen för-
svinner.
Visa serviceinformation
Du kan när som helst visa serviceinfor-
mationen.


)
Tryck på knappen för nollställning
av trippmätaren.
Serviceinformationen visas i några
sekunder och försvinner sedan.

Om du vill koppla ur batteriet efter
detta ingrepp bör du låsa bilen och
vänta i minst fem minuter, så att
nollställningen hinner registreras.

1
INSTRUMENTTAVLAN
Den här nivåkontrollen är endast
giltig om bilen har stått på plan
mark med motorn avstängd i
mer än 30 minuter.
Indikator för motoroljenivån
Informerar föraren om oljenivån i mo-
torn är korrekt eller inte.
Denna information visas i några sekunder
när tändningen slås på, efter informationen
om service.
Korrekt oljenivå
Brist på olja indikeras av att "OIL"
blin-
kar, servicelampan tänds, en ljudsignal
hörs och ett meddelande visas på multi-
funktionsdisplayen.
Om oljebristen bekräftas av en kontroll
med den manuella mätstickan måste du
genast fylla på olja, för att undvika mo-
torskador.
För lite olja Fel indikeras av att "OIL--"
blinkar.
Vänd dig till en CITROËN-verkstad eller
en annan kvalifi cerad verkstad.
Fel på nivåmätaren

Manuell mätsticka
Det fi nns 2 nivåmärken på
mätstickan:


- A
= max. Överskrid ald-
rig denna nivå (risk för
motorskada).

- B
= min. Fyll på genom
oljepåfyllningslocket,
med olja anpassad till
motortypen i bilen.

Se kapitlet "Kontroller" för att lokalisera
den manuella mätstickan och läsa om
oljepåfyllning för din motor.

1
38
INSTRUMENTTAVLAN
Vägmätare
System som visar den totala körsträckan
under fordonets livstid.
Vägmätaren och trippmätaren visas i
trettio sekunder vid frånslagning av tänd-
ningen, vid öppning av förardörren samt
vid låsning och upplåsning av bilen.

)
Med tändningen påslagen trycker du
på knappen tills enbart nollor visas.

Tr ippmätare

System som mäter en sträcka som bi-
len körts sedan mätaren nollställdes av
föraren.
Klocka

Inställning av tiden - val av enheter
För att ställa klockan och välja enheter
på displayen använder du den högra
knappen på instrumenttavlan och gör
sedan i följande ordning:


)
tryck in knappen i mer än två sekunder:
minuttiden blinkar,

)

tryck på knappen för att öka minuterna,

)
tryck in knappen i mer än två sekunder:
timtiden blinkar,

)

tryck på knappen för att öka timmarna,

)
tryck in knappen i mer än två sekunder:
24 H eller 12 H visas,

)
tryck på knappen för att välja 24 H eller
12 H,

)
tryck in knappen i mer än två sekunder:
°C eller °F visas,

)
tryck på knappen för att välja °C
eller °F,

)
tryck in knappen i mer än två sekunder
för att avsluta inställningarna.
Efter cirka 30 sekunder utan ytterligare
knapptryckningar återgår bildskärmen
till vanlig visning.
Använd konfi gurationsmenyn för
att ändra avståndsenheten (km
eller miles) så att du följer reg-
lerna i det land du befi nner dig.
