Lamp vervangen

4.
Mistlampen vóór

Type C
, H1 - 55W



- Verwijder de drie bevestigingsklemmen
en de bout uit de spatplaat onder de
bumper.

- Beweeg de spatplaat omhoog.

- Verwijder de mistlamp door de bout
los te draaien met behulp van een
Torx© 30 schroevendraaier. De bout is
toegankelijk via de hiervoor bestemde
opening in de bumper.

- Maak de mistlamp los door de klem in
te drukken.

- Verwijder de mistlamp via de
buitenzijde.

- Draai de gele kap een kwart
omwenteling om deze te openen.

- Buig de klemmen van de lamphouder
uit elkaar.

- Verwijder de lamp door deze recht naar
achteren te trekken.

- Plaats de nieuwe lamp en zet de
klemmen weer vast. Ga in omgekeerde
volgorde te werk om het lampglas en
de bumper terug te plaatsen.


ZIJKNIPPERLICHT


Ty p e A
, WY5W - 5W (amberkleurig)


- Druk het zijknipperlicht naar
achteren en maak het los door het
naar voren te trekken.

- Een nieuw zijknipperlicht is
verkrijgbaar via het CITROËN-
netwerk. Het zijknipperlicht vormt
een onlosmakelijk geheel.

- Schuif het nieuwe zijknipperlicht
achterwaarts in de opening en duw
het vervolgens naar de voorzijde.


PLAFONNIERS


Type A
, 12V5W - 5W


- Maak de plafonnier los door aan
weerszijden een schroevendraaier
in de gleuf te steken.

- Trek de lamp los en vervang hem.

- Bevestig het lampglas en controleer
of het goed vastzit.

Voor/achter

152


Lamp vervangen


ACHTERLICHTEN




- Bepaal de plaats van de defecte
lamp en open de achterdeuren in
een hoek van 180°.
Raadpleeg in rubriek 2 het gedeelte
"Toegang tot de auto".

- Verwijder de twee schroeven met
behulp van de schroevendraaier
uit de gereedschapsset onder de
rechter voorstoel.

- Trek aan de buitenzijde de lampunit
los.

- Houd de lampunit vast en neem de
stekker los.

Let er bij het terugplaatsen van
de lampunit op dat de borglippen
juist geplaatst worden en dat de
bedrading niet bekneld raakt.
Na het vervangen van een
richtingaanwijzer achter duurt het meer
dan ongeveer 2 minuten voordat deze
opnieuw geïnitialiseerd is.

- Maak de 4 borglippen los en
verwijder de lamphouder uit de
lampunit.

- Druk de defecte lamp iets in en
draai hem linksom om hem te
verwijderen.

- Vervang de lamp.


Voor het verwijderen van de lampunit:


-
auto's met achterklep: beweeg de
lampunit richting het midden van de auto,

- auto's met achterdeuren: trek de
lampunit naar u toe.
Zie voor meer informatie "Lampen".


1.
Remlichten/achterlichten


Type B
, P21/5W - 21/5W

2.
Richtingaanwijzers


Type B
, PY21W - 21W
(amberkleurig)

3.
Achteruitrijlichten


Type B
, P21W - 21W

4.
Mistachterlicht


Type B
, P21W - 21W

Hogedrukreiniging
Probeer hardnekkig vuil niet van
de koplampen, achterlichten en
omgeving te verwijderen met een
hogedrukreiniger, om te voorkomen
dat de vernislaag en de afdichtrubbers
beschadigd raken.

153
SNEL WEER OP WE
G
7


Lamp vervangen


KENTEKENPLAATVERLICHTING




- Draai de twee moeren los.

- Druk de pennen in.

- Neem indien nodig de stekker los
om de het remlicht te verwijderen.

- Vervang de lamp.


Met achterklep


- Wip het lampglas met behulp van
een schroevendraaier los.

- Vervang de lamp.

- Breng het lampglas aan en druk het
aan de bovenzijde vast.


DERDE REMLICHT


Ty p e A , W16W - 16 W

Met achterdeuren


- Maak de bekleding aan de
binnenzijde los.

- Druk de borglip opzij en neem de
stekker los.

- Draai de lamphouder een kwart
omwenteling linksom.

- Vervang de lamp.

- Plaats de lamphouder terug en sluit
de stekker weer aan.

- Plaats de bekleding terug.



Type A
, W5W - 5W

154


Zekering vervangen


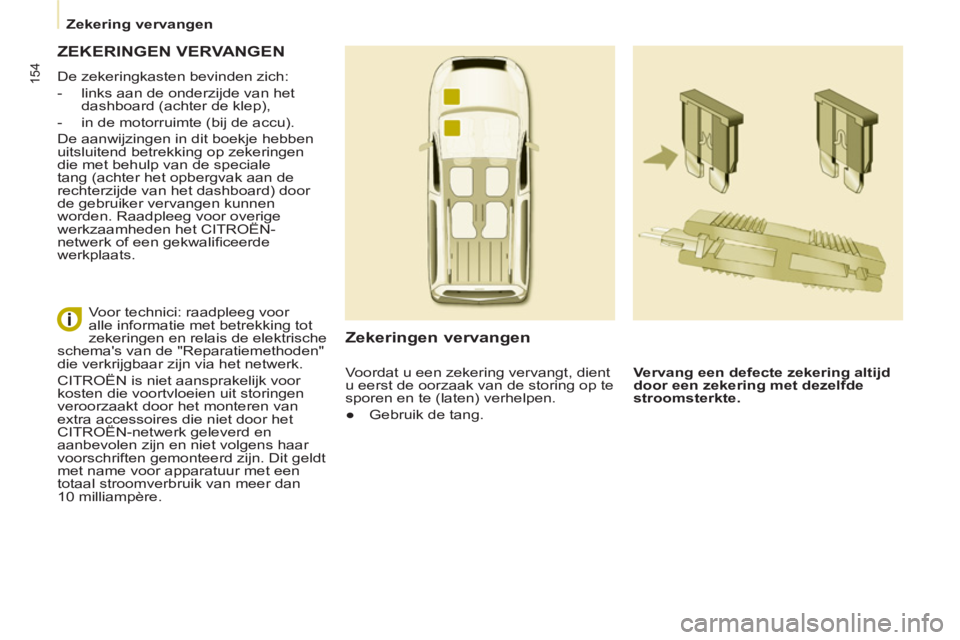

ZEKERINGEN VERVANGEN

De zekeringkasten bevinden zich:


- links aan de onderzijde van het
dashboard (achter de klep),

- in de motorruimte (bij de accu).
De aanwijzingen in dit boekje hebben
uitsluitend betrekking op zekeringen
die met behulp van de speciale
tang (achter het opbergvak aan de
rechterzijde van het dashboard) door
de gebruiker vervangen kunnen
worden. Raadpleeg voor overige
werkzaamheden het CITROËN-
netwerk of een gekwalifi ceerde
werkplaats.

Zekeringen vervangen


Vervang een defecte zekering altijd
door een zekering met dezelfde
stroomsterkte.

Voor technici: raadpleeg voor
alle informatie met betrekking tot
zekeringen en relais de elektrische
schema's van de "Reparatiemethoden"
die verkrijgbaar zijn via het netwerk.
CITROËN is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het monteren van
extra accessoires die niet door het
CITROËN-netwerk geleverd en
aanbevolen zijn en niet volgens haar
voorschriften gemonteerd zijn. Dit geldt
met name voor apparatuur met een
totaal stroomverbruik van meer dan
10 milliampère.
Voordat u een zekering vervangt, dient
u eerst de oorzaak van de storing op te
sporen en te (laten) verhelpen.


●
Gebruik de tang.

155
SNEL WEER OP WE
G
7


Zekering vervangen



ZEKERINGEN DASHBOARD

Kantel het opbergvak omlaag om bij de
zekeringen te komen. Zekering
F
Ampère
A
Functies
1 15 Ruitenwisser achter
2 - Niet gebruikt
3 5 Airbag
4 10 Airconditioning, diagnoseaansluiting, bediening
elektrisch verstelbare buitenspiegels, draadbundel
koplampen
5 30 Elektrische ruitbediening
6 30 Sloten
7 5 Plafonnier achter, kaartleeslampje vóór
8 20 Autoradio, display, controlesysteem bandenspanning,
sirene en inbraakalarm
9 30 12V-aansluiting voor en achter
10 15 Middenconsole
11 15 Contactslot circuit lage stroomsterkte
12 15 Regen-/lichtsensor, airbag
13 5 Instrumentenpaneel
14 15 Parkeerhulp, bediening automatische airconditioning,
handsfree set
15 30 Sloten
16 - Niet gebruikt
17 40 Achterruitverwarming, buitenspiegelverwarming

156


Zekering vervangen



ZEKERINGEN INTERIEUR

Zekering
F
Ampère
A
Functies
1 - Niet gebruikt
2 20 Stoelverwarming
3 - Niet gebruikt
4 15 Relais inklapbare buitenspiegels
5 15 Relais aansluiting koelapparatuur

157
SNEL WEER OP WE
G
7


Zekering vervangen



ZEKERINGEN ONDER DE
MOTORKAP
Maak de zekeringkast open en kantel
deze omlaag om bij de zekeringen te
komen. Zekering
F
Ampère
A
Functie
1 20 Motormanagement
2 15 Claxon
3 10 Pomp ruitensproeiers voor en achter
4 20 Pomp koplampsproeiers
5 15 Motorcomponenten
6 10 Sensor verdraaiing stuurwiel, ESP
7 10 Rempedaalschakelaar, schakelaar koppelingspedaal
8 25 Startmotor
9 10 Motor koplampverstelling, parkeerhulpcomputer
10 30 Motorcomponenten
11 40 Niet gebruikt
12 30 Ruitenwissers
13 40 Intelligente servicecentrale (BSI)
14 30 Pomp
15 10 Grootlicht rechts
16 10 Grootlicht links
17 15 Dimlicht rechts
18 15 Dimlicht links

158
Wisserbladen vervangen


De ruitenwissers vóór in een
speciale stand zetten


- Beweeg de ruitenwisserschakelaar
binnen één minuut na het afzetten
van het contact omlaag om de
ruitenwissers naar de voorruitstijlen
te bewegen (speciale stand).
Vervangen van een wisserblad vóór


- Til de ruitenwisserarm op.

- Maak het wisserblad los en
verwijder het.

- Monteer het nieuwe wisserblad.

- Zet de ruitenwisserarm terug.
Zet het contact aan en bedien
de ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten.
Vervangen van het wisserblad
achter


- Til de ruitenwisserarm op, maak de
clip los en verwijder het wisserblad.

- Monteer het nieuwe wisserblad en
zet de ruitenwisserarm terug.



WISSERBLADEN VERVANGEN
