2013 Alfa Romeo Giulietta Start

3e

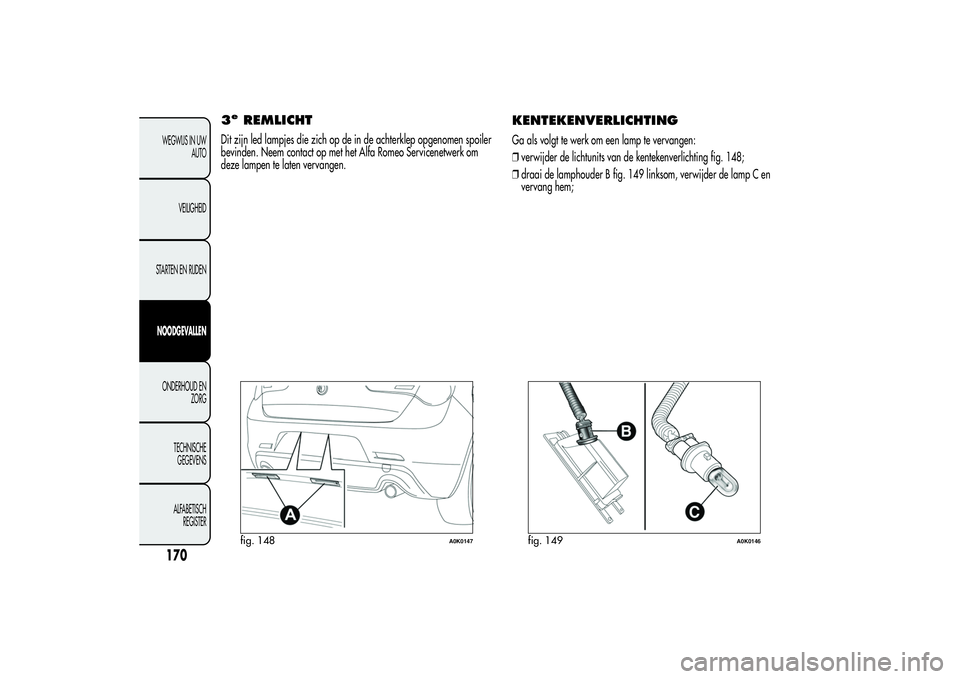

REMLICHT
Dit zijn led lampjes die zich op de in de achterklep opgenomen spoiler
bevinden. Neem contact op met het Alfa Romeo Servicenetwerk om
deze lampen te laten vervangen.
KENTEKENVERLICHTINGGa als volgt te werk om een lamp te vervangen:
❒verwijder de lichtunits van de kentekenverlichting fig. 148;
❒draai de lamphouder B fig. 149 linksom, verwijder de lamp C en
vervang hem;
fig. 148
A0K0147
fig. 149
A0K0146
170WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

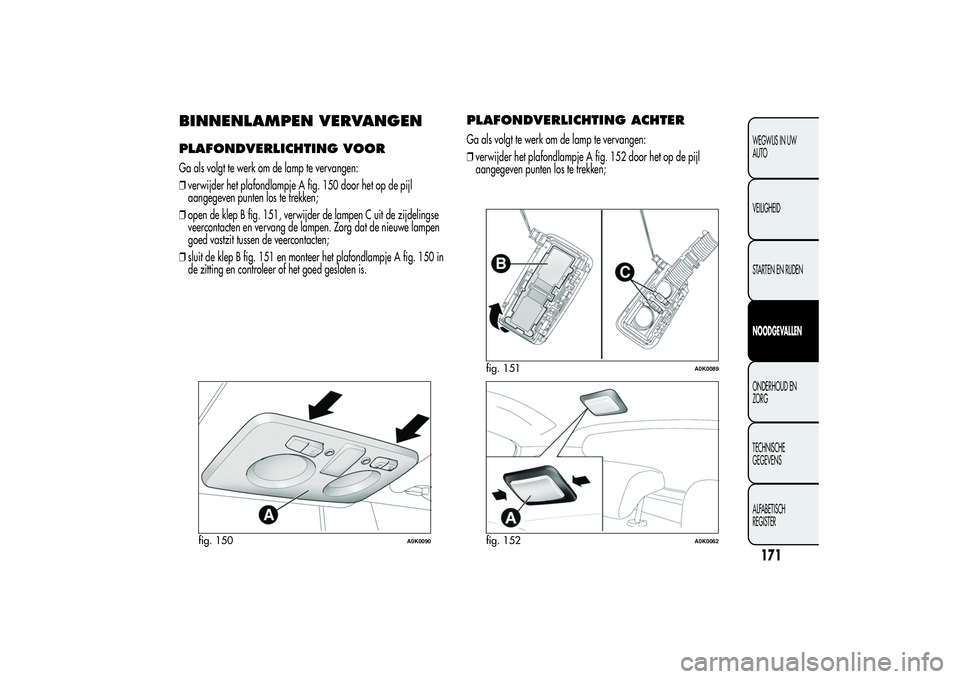

BINNENLAMPEN VERVANGENPLAFONDVERLICHTING VOORGa als volgt te werk om de lamp te vervangen:
❒verwijder het plafondlampje A fig. 150 door het op de pijl
aangegeven punten los te trekken;
❒open de klep B fig. 151, verwijder de lampen C uit de zijdelingse
veercontacten en vervang de lampen. Zorg dat de nieuwe lampen
goed vastzit tussen de veercontacten;
❒sluit de klep B fig. 151 en monteer het plafondlampje A fig. 150 in
de zitting en controleer of het goed gesloten is.
PLAFONDVERLICHTING ACHTERGa als volgt te werk om de lamp te vervangen:
❒verwijder het plafondlampje A fig. 152 door het op de pijl
aangegeven punten los te trekken;
fig. 150
A0K0090
fig. 151
A0K0089
fig. 152
A0K0062
171WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

❒open de klep B fig. 153, verwijder de lamp C uit de zijdelingse
veercontacten en vervang hem. Zorg dat de nieuwe lamp goed
vastzit tussen de veercontacten;
❒sluit de klep B fig. 153 en monteer het plafondlampje A fig. 152 in
de zitting en controleer of het goed gesloten is.BAGAGERUIMTEVERLICHTINGGa als volgt te werk om de lamp te vervangen:
❒open de achterklep en verwijder het lampje A fig. 154 vanaf het
punt dat met de pijl is aangegeven;
❒open het deksel B fig. 155 en vervang de lamp;❒dek het lampenglas af met de beschermkap B;
❒monteer het plafondlampje A fig. 154 door eerst het lampje aan
een zijde correct te monteren en vervolgens de andere zijde ervan
aan te drukken, zodat het hoorbaar vastklikt.
fig. 153
A0K0091
fig. 154
A0K0173
fig. 155
A0K0148
172WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

DASHBOARDKASTVERLICHTINGGa als volgt te werk om de lamp te vervangen:
❒open het dashboardkastje en verwijder het lampje A fig. 156;
❒open het deksel B en vervang de lamp;
❒dek het lampenglas af met de beschermkap B;
❒monteer het plafondlampje A door eerst het lampje aan een zijde
correct te monteren en vervolgens de andere zijde ervan aan te
drukken, zodat het hoorbaar vastklikt.
INSTAPVERLICHTING(voor bepaalde versies/markten)
Raapleeg het Alfa Romeo Servicenetwerk om deze lampen te laten
vervangen.
fig. 156
A0K0172
173WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

ZEKERINGEN VERVANGENALGEMENE INFORMATIEHet elektrische systeem wordt beveiligd door zekeringen: bij een
storing of bij oneigenlijk gebruik van het systeem brandt de zekering
door.
Controleer eerst of de zekering is doorgebrand wanneer een elektrisch
onderdeel niet meer werkt: de geleidende band A fig. 157 mag niet
onderbroken zijn.
Als dit wel het geval is, dan moet de zekering worden vervangen door
een nieuw exemplaar met dezelfde stroomsterkte (zelfde kleur).
B = intacte zekering.
C = zekering met doorgebrande geleidende band.
Gebruik de tangetjes A fig. 158 om het deksel van de zekeringenkast
in de motorruimte te verwijderen om zo de zekeringen te kunnen
vervangen (zie “zekeringenkast motorruimte” om het deksel te
verwijderen).
Neem contact op met het Alfa Romeo Servicenetwerk
als de zekering opnieuw doorbrandt.Vervang een doorgrande zekering nooit door metalen
draden of ander materiaal.Vervang een zekering nooit door een exemplaar met
een hogere stroomsterkte (ampère); BRANDGEVAAR.
fig. 157
A0K0042
fig. 158
A0K0207
174WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Als een hoofdzekering (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) doorbrandt, neem dan contact op met het
Alfa Romeo Servicenetwerk.Alvorens een zekering te vervangen, moet men
controleren of de contactsleutel uit het slot is genomen
en of alle stroomverbruikers uit staan en/of zijn
uitgeschakeld.
Als een hoofdzekering voor veiligheidsinrichtingen
(airbagsysteem, remsysteem), motorsystemen
(motorsysteem, transmissiesysteem) of stuurinrichting
doorbrandt, neem dan contact op met het Alfa Romeo
Servicenetwerk.
175WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

TOEGANG TOT DE ZEKERINGENDe zekeringen van het voertuig zijn in drie zekeringenkasten
opgenomen; deze regeleenheden bevinden zich in de motorruimte, het
dashboard en in de bagageruimte.
Zekeringenkast in de motorruimte
Deze zekeringenkast bevindt zich naast de accu fig. 160: voor
toegang tot de zekeringen, verwijder de bouten A fig. 159 en het
deksel B.
Op het deksel zijn de identificatienummers van de elektrische
onderdelen die met de zekeringen overeenkomen aangegeven.
Hermonteer het deksel B op de zekeringenkast na de zekering te
hebben vervangen.
Als de motorruimte moet worden schoongewassen,
voorkom dan dat de waterstraal van de spuit rechtstreeks
op de zekeringenkast in de motorruimte of op de motoren
van de ruitenwissers worden gericht.
fig. 159
A0K0174
fig. 160
A0K0231
176WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Zekeringenkast in het dashboard
Steek een hand in de behuizing A fig. 162 en breng klep B naar
beneden om bij de zekeringen te kunnen komen fig. 161.
fig. 161
A0K0206
fig. 162
A0K0244
