BANDENSPANNING CONTROLEREN EN
HERSTELLENDe compressor kan ook gebruikt worden voor het controleren en
eventueel herstellen van de bandenspanning.
Maak de snelkoppeling A fig. 138 los en verbind deze rechtstreeks
met de ventieldop van de op te pompen band.
BUSJE MET AFDICHTMIDDEL
VERVANGENGa als volgt te werk:
❒maak de stekker A fig. 139 en de leiding B los;
❒draai het te vervangen busje linksom en trek het omhoog;
❒breng het nieuwe busje aan en draai het rechtsom;
❒plaats stekker A en leiding B in hun houders.
fig. 138
A0K0086
fig. 139
A0K0041
162WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

EEN LAMP VERVANGENALGEMENE INSTRUCTIES❒Controleer alvorens een lamp te vervangen of de contacten zijn
geoxideerd;
❒vervang defecte lampen door exemplaren van hetzelfde type en
vermogen;
❒controleer na vervanging van een gloeilamp in de koplamp altijd of
de koplampafstelling goed is;
❒als een lamp niet functioneert, controleer dan of de betreffende
zekering is doorgebrand alvorens de lamp te vervangen. Om de
zekeringen te vinden wordt verwezen naar de paragraaf
“Zekeringen vervangen” in dit hoofdstuk.
Raak alleen het metalen gedeelte van halogeenlampen
aan. Het aanraken van de bol met de vingers kan de
lichtopbrengst en de levensduur van de lamp reduceren.
Als de bol per ongeluk toch wordt aangeraakt, moet hij worden
schoongewreven met een doekje gedrenkt met alcohol en vervolgens
laten drogen.Wijzigingen of reparaties aan het elektrisch systeem
die niet correct zijn uitgevoerd en waarbij geen
rekening wordt gehouden met de technische
systeemgegevens, kunnen storingen in de werking en zelfs
brand tot gevolg hebben.In halogeenlampen bevindt zich gas onder druk. Als ze
breken, kunnen er glassplinters wegschieten.
Wegens het hoge voltage mag een gasontladingslamp
(Bi-Xenon) alleen door ervaren personeel vervangen
worden: levensgevaar! Raapleeg het Alfa Romeo
Servicenetwerk.
BELANGRIJK Bij een lage temperatuur en of bij een hoge
luchtvochtigheidsgraad kan de binnenzijde van de koplamp een beetje
beslagen zijn. Dit is geen defect maar een natuurlijk verschijnsel dat
veroorzaakt wordt door de temperatuur- en vochtverschillen tussen de
binnen- en buitenzijde van het glas, en dat geen enkele nevenwerking
heeft op de normale werking van de lichten. Deze aanslag verdwijnt
geleidelijk aan (van het midden tot de randen) zodra de koplampen
worden ingeschakeld.
163WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

TYPEN LAMPENDe auto heeft de volgende typen lampen:
Volglas lampen:(type A) klemmontage. Trek om te verwijderen.Lamp met bajonet-sluiting:(type B) druk de lamp ietwat in en draai
linksom om hem uit de houder te verwijderen.
Buislampen:(type C) trek de lamp uit de veercontacten om hem te
verwijderen.
Halogeenlampen:(type D) haak de borgveer los om de lamp uit de
zitting te verwijderen.
Halogeenlampen:(type E) haak de borgveer los om de lamp uit de
zitting te verwijderen.
164WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Lampen Type Vermogen Zie Figuur
Parkeer-/dagverlichting (DRL) Leds - -
Stadslicht achter Leds - -
Dimlichten H7 55W D
Grootlichten H1 55W E
Grootlicht/dimlichten (versies met Bi-Xenon koplampen)
(voor bepaalde versies/markten)F D1S -
Richtingaanwijzers voor PY24W 24W B
Richtingaanwijzers achter R10W 10W B
Richtingaanwijzers op flanken Leds - -
Remlichten Leds - -
Derde remlicht Leds - -
Kentekenverlichting W5W 5W A
Mistlampen voor H3 55W E
Mistachterlichten H21W 21W B
Achteruitrijlichten P21W 21W B
Plafondverlichting voor C10W 10W C
Bagageruimteverlichting W5W 5W A
Dashboardkastverlichting C5W 5W C
165WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

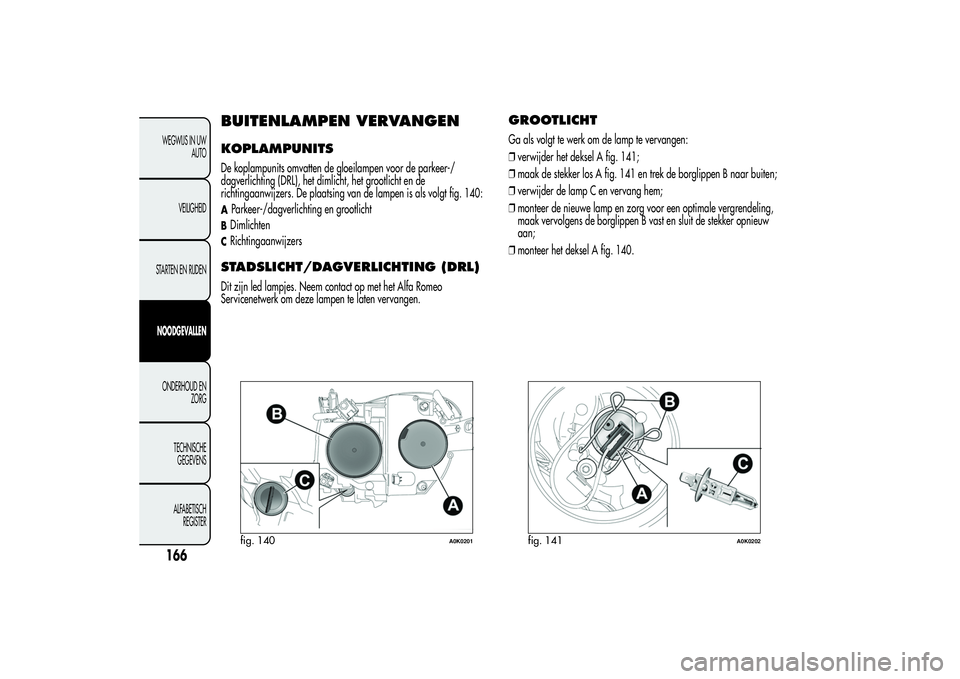

BUITENLAMPEN VERVANGENKOPLAMPUNITSDe koplampunits omvatten de gloeilampen voor de parkeer-/
dagverlichting (DRL), het dimlicht, het grootlicht en de
richtingaanwijzers. De plaatsing van de lampen is als volgt fig. 140:AParkeer-/dagverlichting en grootlichtBDimlichtenCRichtingaanwijzersSTADSLICHT/DAGVERLICHTING (DRL)Dit zijn led lampjes. Neem contact op met het Alfa Romeo
Servicenetwerk om deze lampen te laten vervangen.
GROOTLICHTGa als volgt te werk om de lamp te vervangen:
❒verwijder het deksel A fig. 141;
❒maak de stekker los A fig. 141 en trek de borglippen B naar buiten;
❒verwijder de lamp C en vervang hem;
❒monteer de nieuwe lamp en zorg voor een optimale vergrendeling,
maak vervolgens de borglippen B vast en sluit de stekker opnieuw
aan;
❒monteer het deksel A fig. 140.
fig. 140
A0K0201
fig. 141
A0K0202
166WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

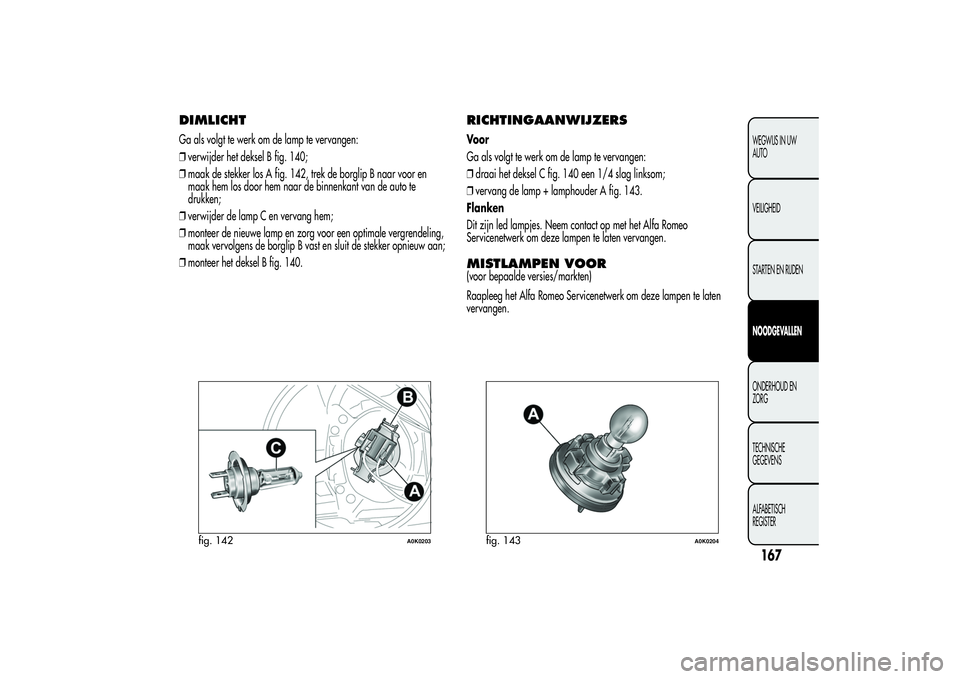

DIMLICHTGa als volgt te werk om de lamp te vervangen:
❒verwijder het deksel B fig. 140;
❒maak de stekker los A fig. 142, trek de borglip B naar voor en
maak hem los door hem naar de binnenkant van de auto te
drukken;
❒verwijder de lamp C en vervang hem;
❒monteer de nieuwe lamp en zorg voor een optimale vergrendeling,
maak vervolgens de borglip B vast en sluit de stekker opnieuw aan;
❒monteer het deksel B fig. 140.
RICHTINGAANWIJZERSVoor
Ga als volgt te werk om de lamp te vervangen:
❒draai het deksel C fig. 140 een 1/4 slag linksom;
❒vervang de lamp + lamphouder A fig. 143.
Flanken
Dit zijn led lampjes. Neem contact op met het Alfa Romeo
Servicenetwerk om deze lampen te laten vervangen.MISTLAMPEN VOOR(voor bepaalde versies/markten)
Raapleeg het Alfa Romeo Servicenetwerk om deze lampen te laten
vervangen.
fig. 142
A0K0203
fig. 143
A0K0204
167WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

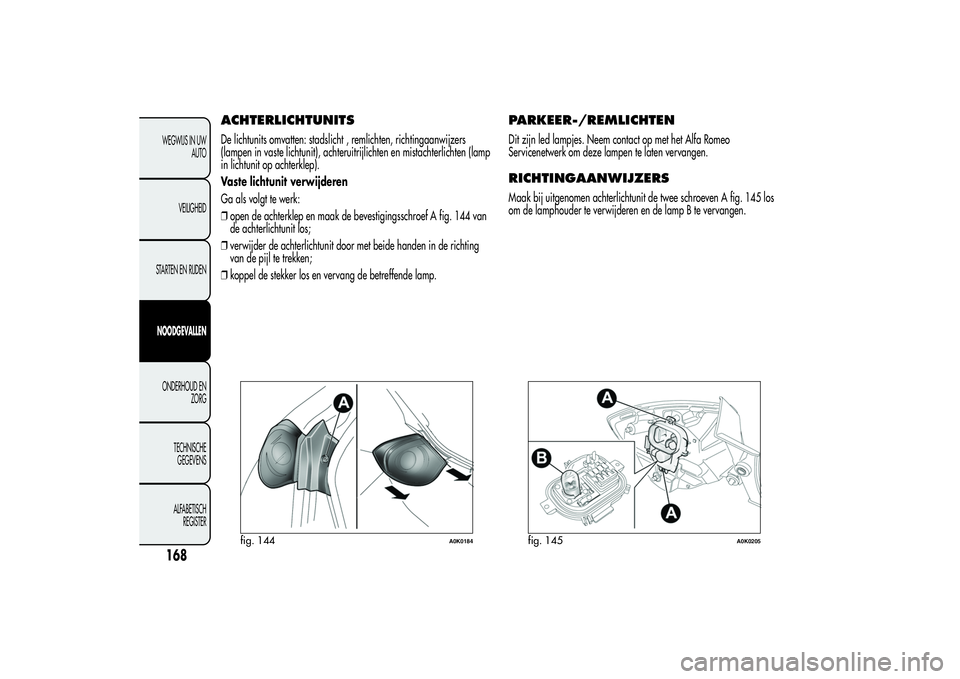

ACHTERLICHTUNITSDe lichtunits omvatten: stadslicht , remlichten, richtingaanwijzers
(lampen in vaste lichtunit), achteruitrijlichten en mistachterlichten (lamp
in lichtunit op achterklep).
Vaste lichtunit verwijderen
Ga als volgt te werk:
❒open de achterklep en maak de bevestigingsschroef A fig. 144 van
de achterlichtunit los;
❒verwijder de achterlichtunit door met beide handen in de richting
van de pijl te trekken;
❒koppel de stekker los en vervang de betreffende lamp.
PARKEER-/REMLICHTENDit zijn led lampjes. Neem contact op met het Alfa Romeo
Servicenetwerk om deze lampen te laten vervangen.RICHTINGAANWIJZERSMaak bij uitgenomen achterlichtunit de twee schroeven A fig. 145 los
om de lamphouder te verwijderen en de lamp B te vervangen.
fig. 144
A0K0184
fig. 145
A0K0205
168WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

MISTACHTERLICHTEN/

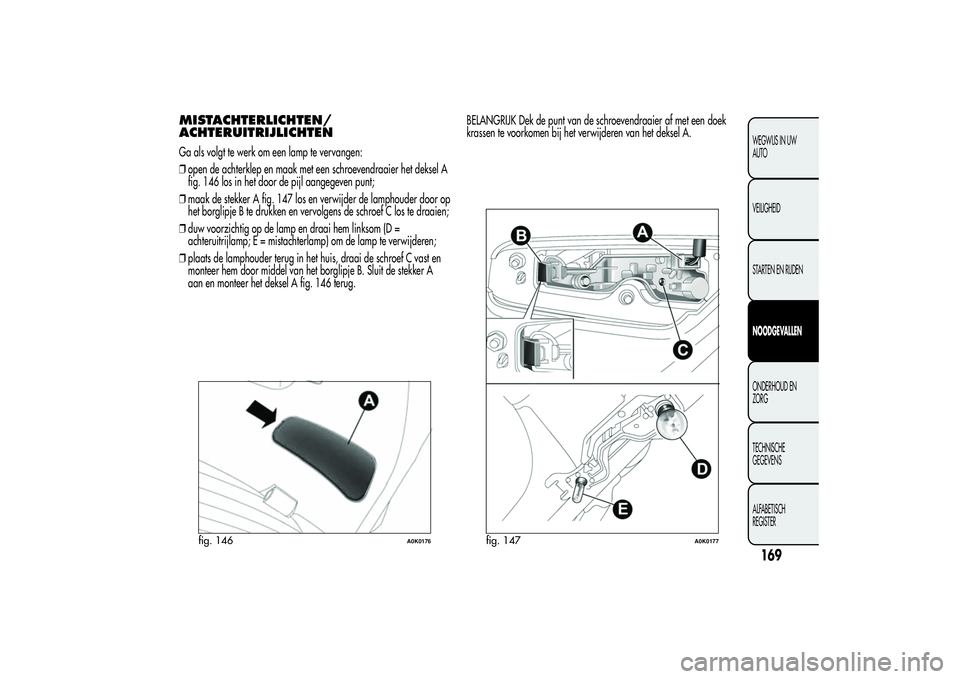

ACHTERUITRIJLICHTENGa als volgt te werk om een lamp te vervangen:
