2013 Abarth 500 Instructieboek (in Dutch)

24
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
HOOFDSTEUNEN
ACHTER fig. 21
(voor selecte uitvoeringen/markten)
Om de achterste hoofdsteunen te verwij-
deren: druk gelijktijdig op beide knoppen
Ben Caan de zijkanten en verwijder de
hoofdsteunen door ze omhoog te trek-
ken. Om de achterste hoofdsteunen te
verwijderen moet de achterklep zijn ge-
opend of de rugleuning zijn vrijgemaakt en
naar voren zijn neergeklapt. Plaats de
hoofdsteun omhoog tot hij vastklikt om
de hoofdsteun in de juiste stand te zetten.
Druk op de knop Bom de hoofdsteun
omlaag te brengen. De bijzondere vorm-
geving van de hoofdsteun verhindert dat
de passagier op de achterbank op de juis-
te wijze tegen de rugleuning steunt; deze
vormgeving zorgt ervoor dat de passagier
wordt gedwongen de hoofdsteun in de
juiste stand te trekken.
BELANGRIJK Wanneer er passagiers op
de achterbank zitten, moeten de hoofd-
steunen altijd volledig worden uitgetrok-
ken. Verstellen van de rugleuning
Draai aan de knop B-fig. 20a.Rugleuning naar voren klappen
Om de rugleuning naar voren te klappen,
moet u aan hendel C-fig. 20b(op de ach-
terzijde van de rugleuning) trekken; laat de
hendel vervolgens los en druk tegen de
rugleuning om de stoel naar voren te
schuiven.
fig. 20aF0S149Abfig. 20bF0S136Ab
023-045 ABARTH 500 1ed NL.qxd:023-043 FIAT 500 IT 15-06-2012 12:12 Pagina 24

25
fig. 21F0S021Ab
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
STUURWIEL
Het stuurwiel kan verticaal worden ver-
steld (voor bepaalde versies/markten).
Om te verstellen: breng de hendel A-fig.
22omlaag in de stand 2; verstel het stuur-
wiel vervolgens in de gewenste stand en
vergrendel het door de hendel Ain de
stand 1te brengen.
fig. 22F0S022Ab
Verricht deze handelingen
uitsluitend bij stilstaande au-
to en wanneer de motor is uitgezet.
WAARSCHUWING
023-045 ABARTH 500 1ed NL.qxd:023-043 FIAT 500 IT 15-06-2012 12:12 Pagina 25

26
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
De buitenspiegels zijn bolvor-
mig, hierdoor wordt de af-
standswaarneming ietwat vertekend.
WAARSCHUWING
Rijd alleen met de buiten-
spiegels in stand 1 (open).
WAARSCHUWING
fig. 23F0S023Ab
BUITENSPIEGELS
Elektrische verstelling fig. 24
Ga als volgt te werk:
❒ kies de te verstellen zijspiegel (links of
rechts) met de schakelaar B;
❒ gebruik de schakelaar Aom de spiegel
in de vier richtingen te verstellen.
Buitenspiegels inklappen fig. 25
Klap indien nodig (bijvoorbeeld bij nau-
we doorgangen) de buitenspiegels in door
ze van stand 1(open) in stand 2(gesloten)
te zetten.
SPIEGELS
ACHTERUITKIJKSPIEGEL fig. 23
Deze spiegel is voorzien van een beveili-
gingsmechanisme die ervoor zorgt dat de
spiegel losschiet bij hevige botsing.
Gebruik de hendel Aom de spiegel in
twee standen te zetten: normaal of anti-
verblindingsstand.
ELEKTRONISCH DIMBARE
ACHTERUITKIJKSPIEGEL
(voor bepaalde versies/markten)
Sommige uitvoeringen zijn voorzien van
een elektronisch dimbare achteruitkijk-
spiegel met automatische anti-verblin-
dingsfunctie. Op de onderkant van de spie-
gel is een ON/OFF-knop voorzien om de
anti-verblindingsfunctie in-/uit te schake-
len. Wanneer de functie actief is, brandt
een led op de spiegel. Bij inschakeling van
de achteruit, wordt de spiegel automatisch
ingesteld op de dagstand.
fig. 25F0S025Ab
fig. 24F0S024Ab
023-045 ABARTH 500 1ed NL.qxd:023-043 FIAT 500 IT 15-06-2012 12:12 Pagina 26

27
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
KLIMAATCOMFORT
LUCHTROOSTERS fig. 26
1.Luchtroosters voor ontwasemen/ont-
dooien voorruit
2.Regel- en verstelbare luchtroosters in
het midden
3.Regel- en verstelbare luchtroosters
aan bestuurderszijde/passagierszijde
voor
4.Vaste luchtroosters voor zijruiten.
5.Luchtroosters onderaan
fig. 26F0S026Ab
023-045 ABARTH 500 1ed NL.qxd:023-043 FIAT 500 IT 15-06-2012 12:12 Pagina 27

28
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
fig. 27F0S027Ab
VERWARMING
EN VENTILATIE
BEDIENINGSELEMENTEN fig. 27
ADraaiknop voor luchttemperatuur
(rood=warm/blauw=koud)
BDraaiknop voor ventilatorsnelheid
OPMERKING Draai de knop naar 0om
de luchtstroom uit de roosters te onder-
breken.
CSchuifje luchtrecirculatie
…– interne luchtrecirculatie
Ú– luchttoevoer van buitenaf
BELANGRIJK Men adviseert de interne
luchtrecirculatie in te schakelen in de file
of in tunnels, om te voorkomen dat ver-
vuilde lucht in het interieur komt. Gebruik
de functie niet langdurig, vooral als er
meerdere passagiers aan boord zijn, om
beslagen ruiten te voorkomen.
DDraaiknop luchtverdeling
μnaar het lichaam en de zijruiten
∑naar het lichaam, de zijruiten en de
voeten
∂alleen naar de voeten
∏naar de voeten en de voorruit
-alleen naar de voorruit.EKnop voor de in-/uitschakeling van de
achterruitverwarming.
Wanneer de functie actief is, brandt de
led op de knop.
Om de accu efficiënt te houden, wordt
de functie na ongeveer 20 minuten au-
tomatisch uitgeschakeld.Snel ontwasemen/ontdooien van
de voorruit
Ga als volgt te werk:
❒ draai de knop Anaar het rode gebied;
❒ draai de knop Cnaar Ú;
❒ draai de knop Dnaar -;
❒ draai de knop Bnaar 4-(max. ven-
tilatorsnelheid).
023-045 ABARTH 500 1ed NL.qxd:023-043 FIAT 500 IT 15-06-2012 12:12 Pagina 28

29
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO

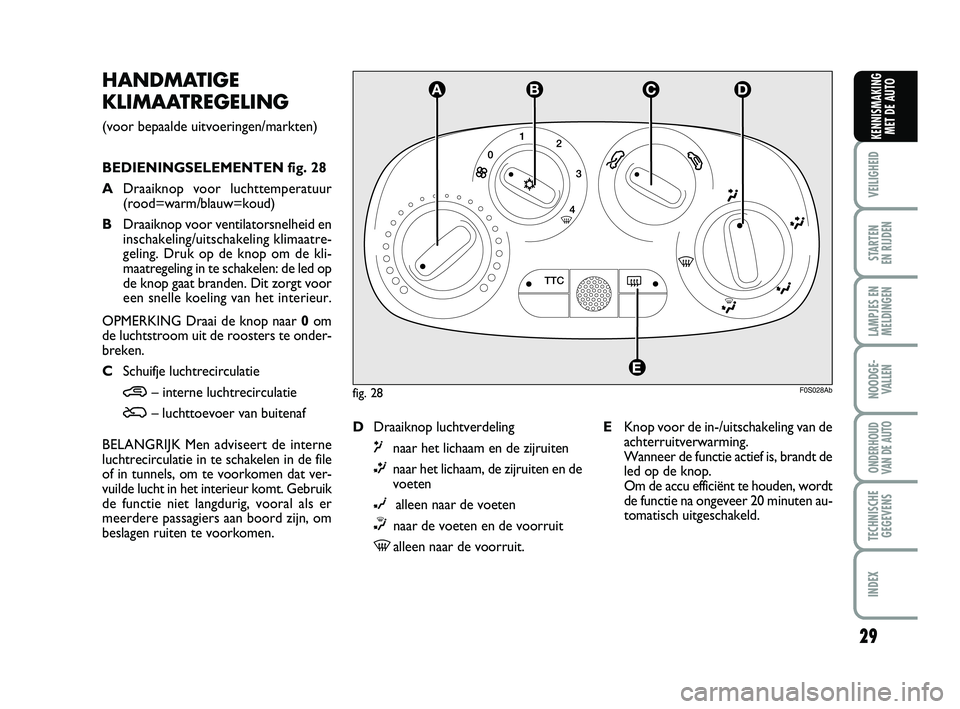

HANDMATIGE
KLIMAATREGELING
(voor bepaalde uitvoeringen/markten)
BEDIENINGSELEMENTEN fig. 28
ADraaiknop voor luchttemperatuur
(rood=warm/blauw=koud)
BDraaiknop voor ventilatorsnelheid en
inschakeling/uitschakeling klimaatre-
geling. Druk op de knop om de kli-
maatregeling in te schakelen: de led op
de knop gaat branden. Dit zorgt voor
een snelle koeling van het interieur.
OPMERKING Draai de knop naar 0om
de luchtstroom uit de roosters te onder-
breken.
CSchuifje luchtrecirculatie
…– interne luchtrecirculatie
Ú– luchttoevoer van buitenaf
BELANGRIJK Men adviseert de interne
luchtrecirculatie in te schakelen in de file
of in tunnels, om te voorkomen dat ver-
vuilde lucht in het interieur komt. Gebruik
de functie niet langdurig, vooral als er
meerdere passagiers aan boord zijn, om
beslagen ruiten te voorkomen.
fig. 28F0S028Ab
DDraaiknop luchtverdeling
μnaar het lichaam en de zijruiten
∑naar het lichaam, de zijruiten en de
voeten
∂alleen naar de voeten
∏naar de voeten en de voorruit
-alleen naar de voorruit.EKnop voor de in-/uitschakeling van de
achterruitverwarming.
Wanneer de functie actief is, brandt de
led op de knop.
Om de accu efficiënt te houden, wordt
de functie na ongeveer 20 minuten au-
tomatisch uitgeschakeld.
023-045 ABARTH 500 1ed NL.qxd:023-043 FIAT 500 IT 15-06-2012 12:12 Pagina 29

30
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
Snel ontwasemen/ontdooien van
de voorruit en de voorste zijruiten
(MAX-DEF)
Ga als volgt te werk:
❒ draai de knop Anaar het rode gebied;
❒ draai de knop Cnaar Ú;
❒ draai de knop Dnaar -;
❒ draai de knop Bnaar 4-(max. ven-
tilatorsnelheid).BELANGRIJK De airconditioning is zeer
nuttig om het ontwasemen te versnellen,
aangezien de lucht wordt ontvochtigd.
Plaats de knoppen dus zoals hierboven is
beschreven en druk op de knop Eom de
klimaatregeling in te schakelen: de led op
de knop gaat branden.ONDERHOUD VAN HET
SYSTEEM
Schakel in de winter de klimaatregeling
minstens eens per maand circa 10 minu-
ten in. Laat vóór het begin van het zo-
merseizoen het systeem controleren door
het Abarth Servicenetwerk.
023-045 ABARTH 500 1ed NL.qxd:023-043 FIAT 500 IT 15-06-2012 12:12 Pagina 30

31
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
AUTOMATISCHE
KLIMAATREGELING
(voor bepaalde uitvoeringen/markten)
Op basis van de ingestelde temperatuur
regelt het systeem automatisch:
❒de temperatuur van de luchttoevoer in
het interieur;
❒de ventilatorsnelheid (traploze regeling
van de luchtstroom);
❒de verdeling van de lucht in het interi-
eur;
❒de inschakeling/uitschakeling van de air-
cocompressor (voor koelen/ontvoch-
tigen van de lucht);
❒de inschakeling/uitschakeling van de
luchtrecirculatie;
Alle functies kunnen handmatig worden
gewijzigd. Met andere woorden, men kan
een of meer functies selecteren. De hand-
matige instelling van een functie beïnvloedt
de automatische regeling van de andere
functies niet, ook niet als de led op de
AUTOknop is uitgeschakeld.
fig. 29F0S029Ab
BEDIENINGSELEMENTEN fig. 29
AUTO knop – A
Activering automatische bediening
klimaatregeling
Wanneer de AUTOknop wordt bediend
en de vereiste temperatuur is ingesteld,
regelt het systeem de temperatuur, de
hoeveelheid en de verdeling van de lucht
in het interieur en zorgt voor de inscha-
keling van de compressor.Knop √– B
In-/uitschakeling aircocompressor
Druk op de knop wanneer de led brandt
om de compressor en de led uit te scha-
kelen.
Wanneer de compressor is uitgeschakeld:
❒schakelt het systeem de luchtrecircula-
tie uit om te voorkomen dat de ruiten
beslaan;
