2012 YAMAHA YZ250F Betriebsanleitungen (in German)

3-23
FAHRWERK

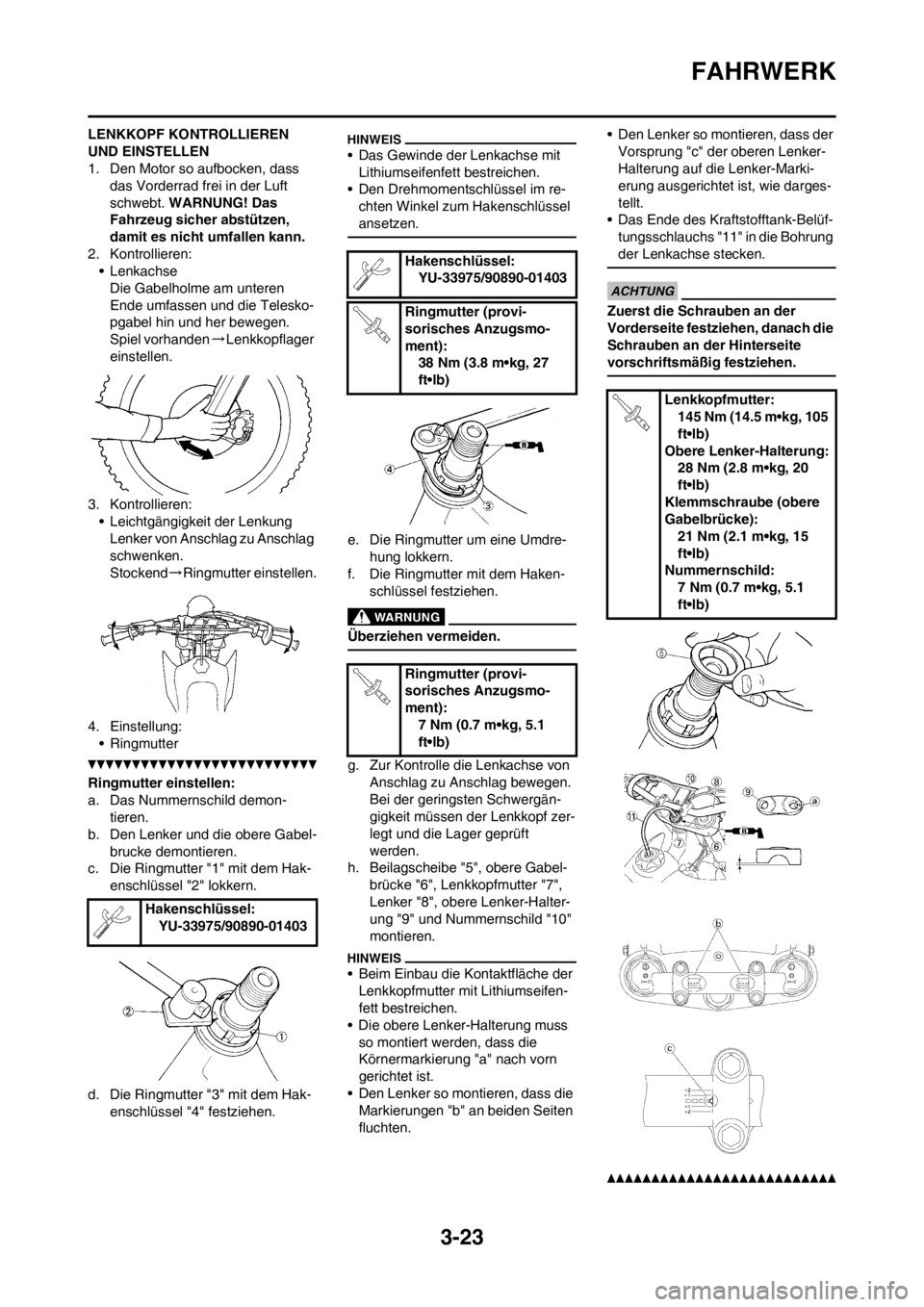

LENKKOPF KONTROLLIEREN
UND EINSTELLEN
1. Den Motor so aufbocken, dass
das Vorderrad frei in der Luft
schwebt. WARNUNG! Das
Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
2. Kontrollieren:
• Lenkachse
Die Gabelholme am unteren
Ende umfassen und die Telesko-
pgabel hin und her bewegen.
Spiel vorhanden→Lenkkopflager
einstellen.
3. Kontrollieren:
• Leichtgängigkeit der Lenkung
Lenker von Anschlag zu Anschlag
schwenken.
Stockend→Ringmutter einstellen.
4. Einstellung:
• Ringmutter
Ringmutter einstellen:
a. Das Nummernschild demon-
tieren.
b. Den Lenker und die obere Gabel-
brucke demontieren.
c. Die Ringmutter "1" mit dem Hak-
enschlüssel "2" lokkern.
d. Die Ringmutter "3" mit dem Hak-
enschlüssel "4" festziehen.
• Das Gewinde der Lenkachse mit
Lithiumseifenfett bestreichen.
• Den Drehmomentschlüssel im re-
chten Winkel zum Hakenschlüssel
ansetzen.
e. Die Ringmutter um eine Umdre-
hung lokkern.
f. Die Ringmutter mit dem Haken-
schlüssel festziehen.
Überziehen vermeiden.
g. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf zer-
legt und die Lager geprüft
werden.
h. Beilagscheibe "5", obere Gabel-
brücke "6", Lenkkopfmutter "7",
Lenker "8", obere Lenker-Halter-
ung "9" und Nummernschild "10"
montieren.
• Beim Einbau die Kontaktfläche der
Lenkkopfmutter mit Lithiumseifen-
fett bestreichen.
• Die obere Lenker-Halterung muss
so montiert werden, dass die
Körnermarkierung "a" nach vorn
gerichtet ist.
• Den Lenker so montieren, dass die
Markierungen "b" an beiden Seiten
fluchten.• Den Lenker so montieren, dass der
Vorsprung "c" der oberen Lenker-
Halterung auf die Lenker-Marki-
erung ausgerichtet ist, wie darges-
tellt.
• Das Ende des Kraftstofftank-Belüf-
tungsschlauchs "11" in die Bohrung
der Lenkachse stecken.
Zuerst die Schrauben an der
Vorderseite festziehen, danach die
Schrauben an der Hinterseite
vorschriftsmäßig festziehen.
Hakenschlüssel:
YU-33975/90890-01403
Hakenschlüssel:
YU-33975/90890-01403
Ringmutter (provi-
sorisches Anzugsmo-
ment):
38 Nm (3.8 m•kg, 27
ft•lb)
Ringmutter (provi-
sorisches Anzugsmo-
ment):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Lenkkopfmutter:
145 Nm (14.5 m•kg, 105
ft•lb)
Obere Lenker-Halterung:
28 Nm (2.8 m•kg, 20
ft•lb)
Klemmschraube (obere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Nummernschild:
7 Nm (0.7 m•kg, 5.1
ft•lb)

3-24
FAHRWERK

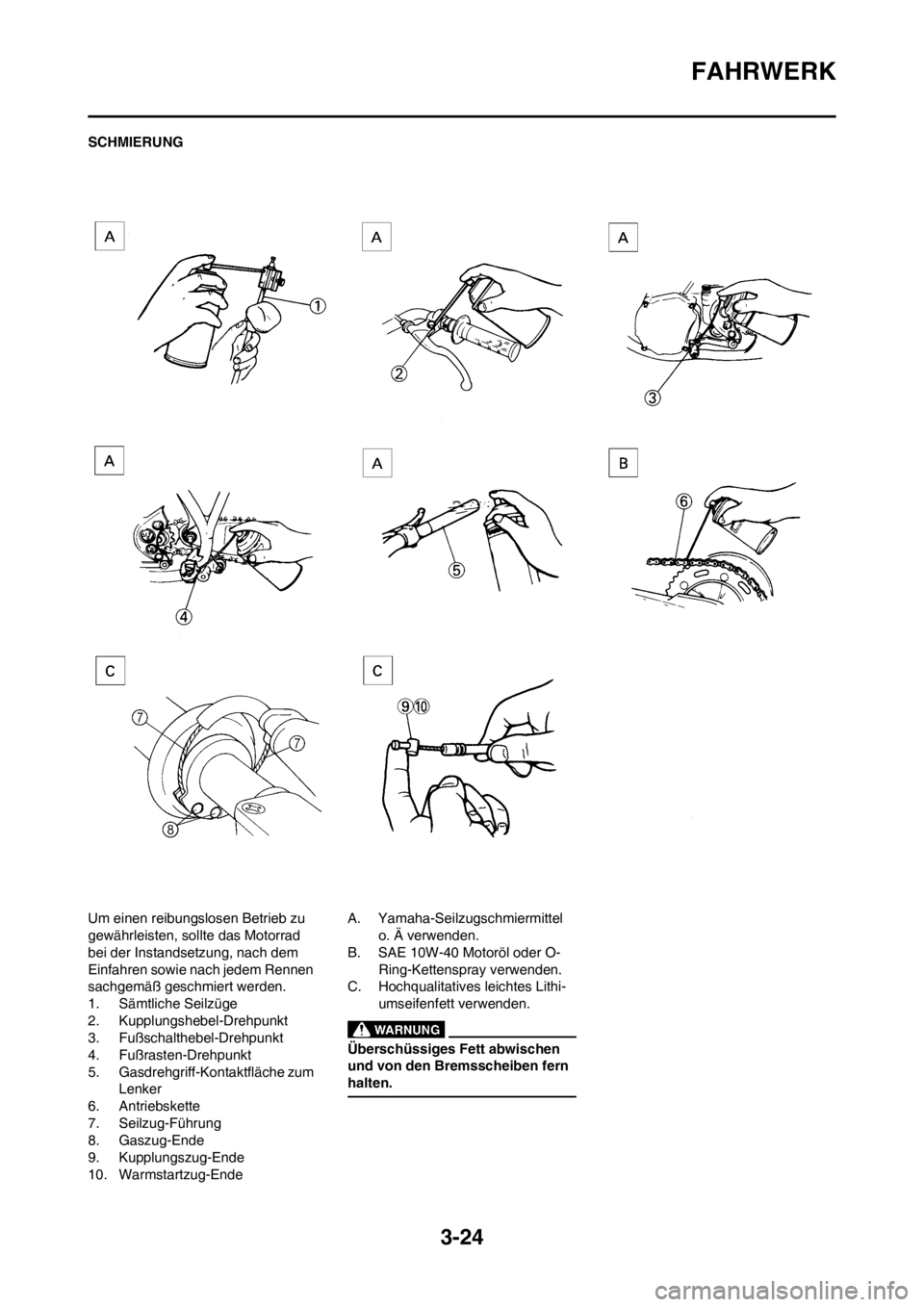

SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jedem Rennen
sachgemäß geschmiert werden.
1. Sämtliche Seilzüge
2. Kupplungshebel-Drehpunkt
3. Fußschalthebel-Drehpunkt
4. Fußrasten-Drehpunkt
5. Gasdrehgriff-Kontaktfläche zum
Lenker
6. Antriebskette
7. Seilzug-Führung
8. Gaszug-Ende
9. Kupplungszug-Ende
10. Warmstartzug-EndeA. Yamaha-Seilzugschmiermittel
o. Ä verwenden.
B. SAE 10W-40 Motoröl oder O-
Ring-Kettenspray verwenden.
C. Hochqualitatives leichtes Lithi-
umseifenfett verwenden.
Überschüssiges Fett abwischen
und von den Bremsscheiben fern
halten.

3-25
ELEKTRISCHE ANLAGE
ELEKTRISCHE ANLAGE

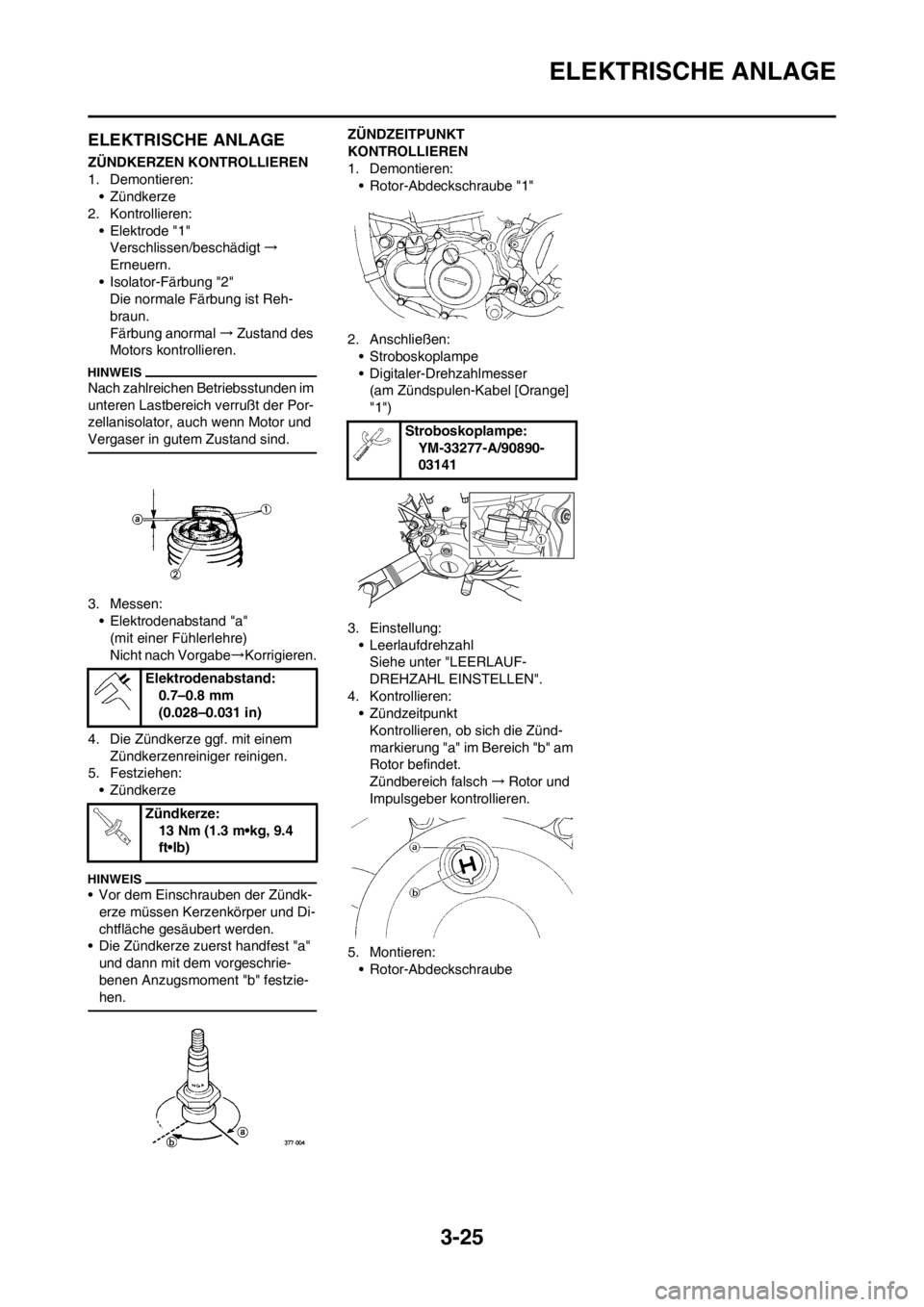

ZÜNDKERZEN KONTROLLIEREN
1. Demontieren:
• Zündkerze
2. Kontrollieren:
• Elektrode "1"
Verschlissen/beschädigt→
Erneuern.
• Isolator-Färbung "2"
Die normale Färbung ist Reh-
braun.
Färbung anormal→Zustand des
Motors kontrollieren.
Nach zahlreichen Betriebsstunden im
unteren Lastbereich verrußt der Por-
zellanisolator, auch wenn Motor und
Vergaser in gutem Zustand sind.
3. Messen:
• Elektrodenabstand "a"
(mit einer Fühlerlehre)
Nicht nach Vorgabe→Korrigieren.
4. Die Zündkerze ggf. mit einem
Zündkerzenreiniger reinigen.
5. Festziehen:
• Zündkerze
• Vor dem Einschrauben der Zündk-
erze müssen Kerzenkörper und Di-
chtfläche gesäubert werden.
• Die Zündkerze zuerst handfest "a"
und dann mit dem vorgeschrie-
benen Anzugsmoment "b" festzie-
hen.
ZÜNDZEITPUNKT
KONTROLLIEREN
1. Demontieren:
• Rotor-Abdeckschraube "1"
2. Anschließen:
• Stroboskoplampe
• Digitaler-Drehzahlmesser
(am Zündspulen-Kabel [Orange]
"1")
3. Einstellung:
• Leerlaufdrehzahl
Siehe unter "LEERLAUF-
DREHZAHL EINSTELLEN".
4. Kontrollieren:
• Zündzeitpunkt
Kontrollieren, ob sich die Zünd-
markierung "a" im Bereich "b" am
Rotor befindet.
Zündbereich falsch→Rotor und
Impulsgeber kontrollieren.
5. Montieren:
• Rotor-Abdeckschraube Elektrodenabstand:
0.7–0.8 mm
(0.028–0.031 in)
Zündkerze:
13 Nm (1.3 m•kg, 9.4
ft•lb)
Stroboskoplampe:
YM-33277-A/90890-
03141

4-1
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
MOTOR
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkeiten in der Wartung von Yamaha-Motor-
rädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten
über Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen durchzuführen und Montagen nur
mit Hilfe dieses Handbuchs vorzunehmen. Es könnten s onst Wartungsprobleme und mechanische Schäden auftreten.

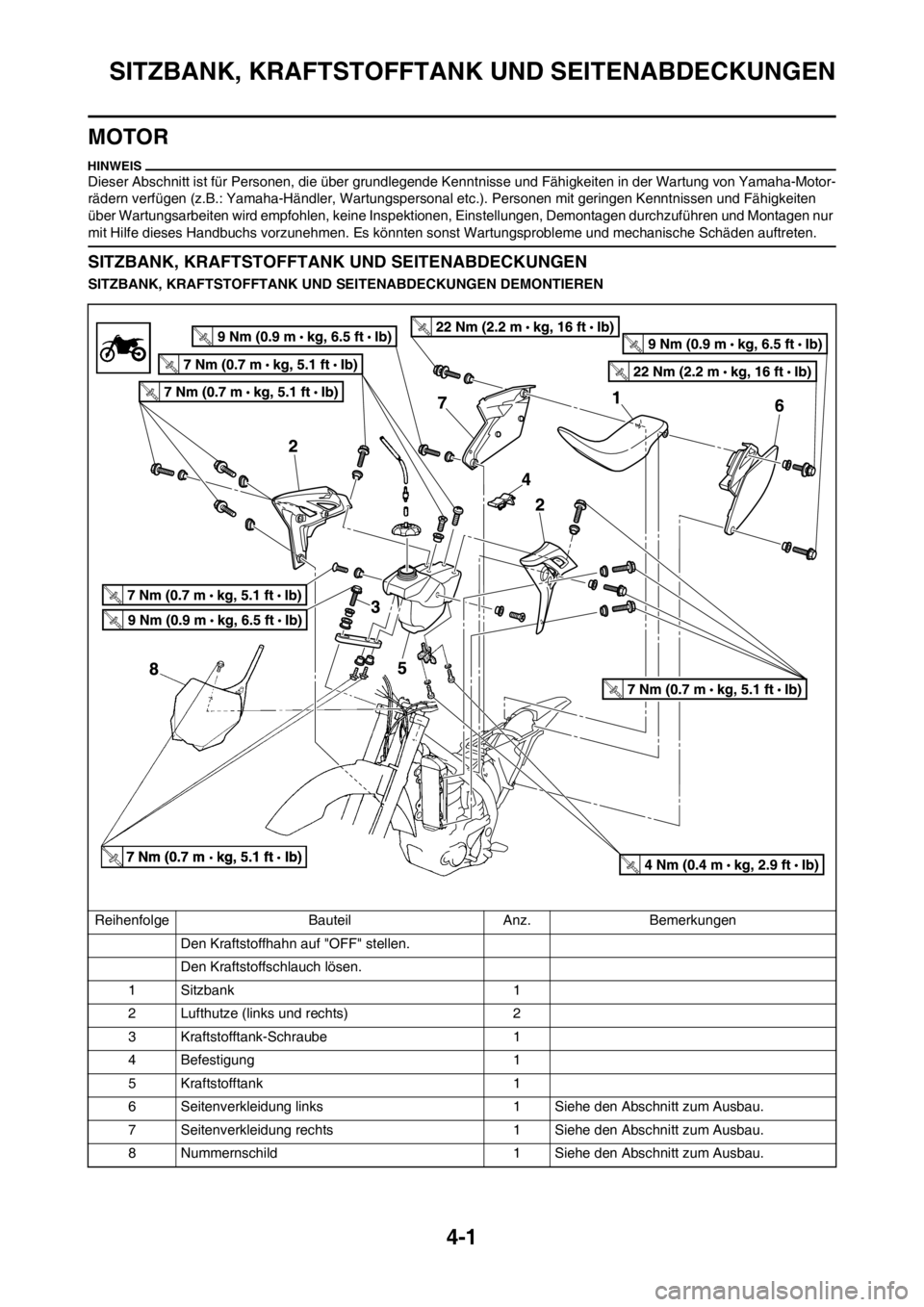

SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen Den Kraftstoffhahn auf "OFF" stellen.
Den Kraftstoffschlauch lösen.
1 Sitzbank 1
2 Lufthutze (links und rechts) 2
3 Kraftstofftank-Schraube 1
4 Befestigung 1
5 Kraftstofftank 1
6 Seitenverkleidung links 1 Siehe den Abschnitt zum Ausbau.
7 Seitenverkleidung rechts 1 Siehe den Abschnitt zum Ausbau.
8 Nummernschild 1 Siehe den Abschnitt zum Ausbau.

4-2
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN

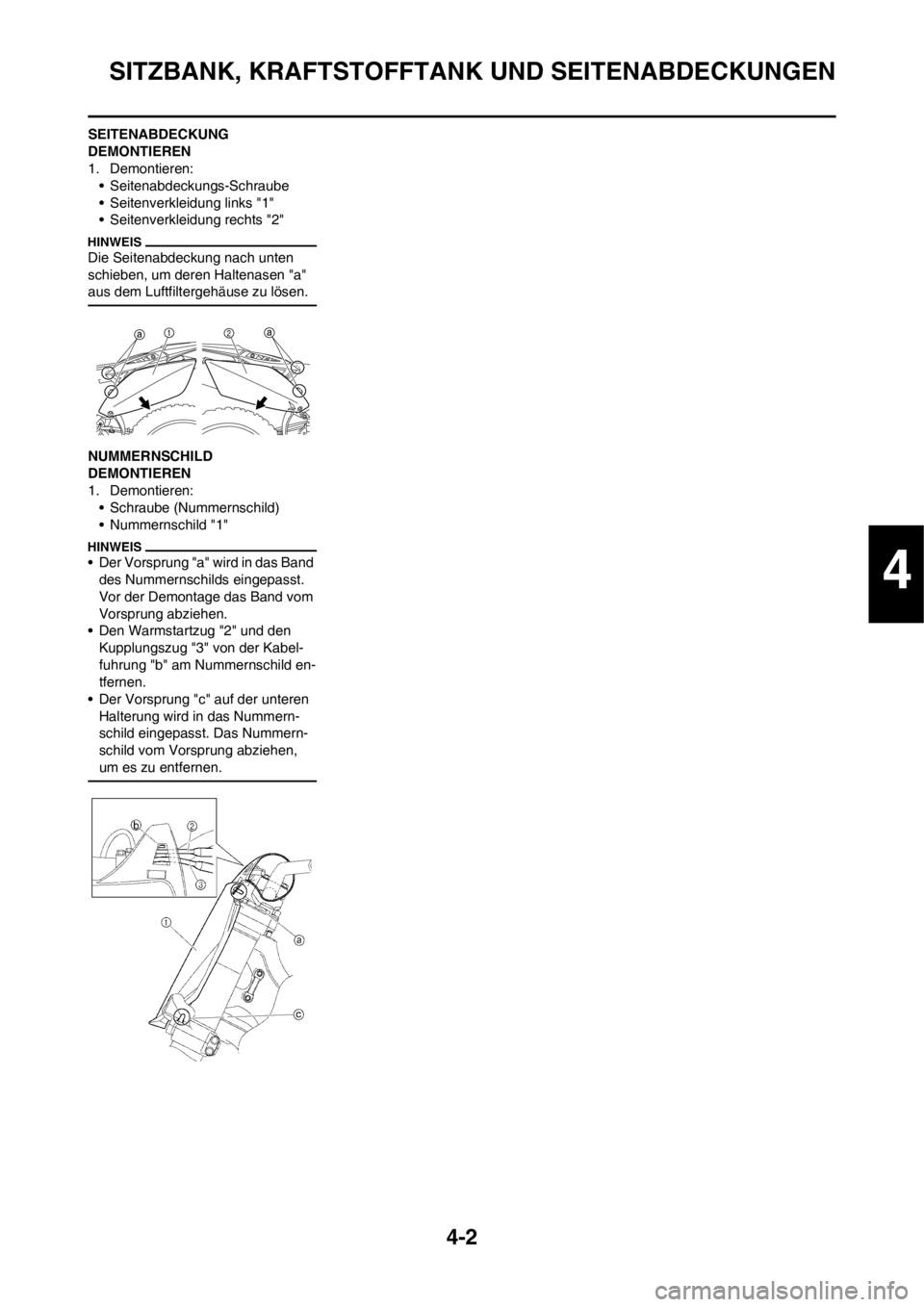

SEITENABDECKUNG
DEMONTIEREN
1. Demontieren:
• Seitenabdeckungs-Schraube
• Seitenverkleidung links "1"
• Seitenverkleidung rechts "2"
Die Seitenabdeckung nach unten
schieben, um deren Haltenasen "a"
aus dem Luftfiltergehäuse zu lösen.
NUMMERNSCHILD
DEMONTIEREN
1. Demontieren:
• Schraube (Nummernschild)
• Nummernschild "1"
• Der Vorsprung "a" wird in das Band
des Nummernschilds eingepasst.
Vor der Demontage das Band vom
Vorsprung abziehen.
• Den Warmstartzug "2" und den
Kupplungszug "3" von der Kabel-
fuhrung "b" am Nummernschild en-
tfernen.
• Der Vorsprung "c" auf der unteren
Halterung wird in das Nummern-
schild eingepasst. Das Nummern-
schild vom Vorsprung abziehen,
um es zu entfernen.
4

4-3

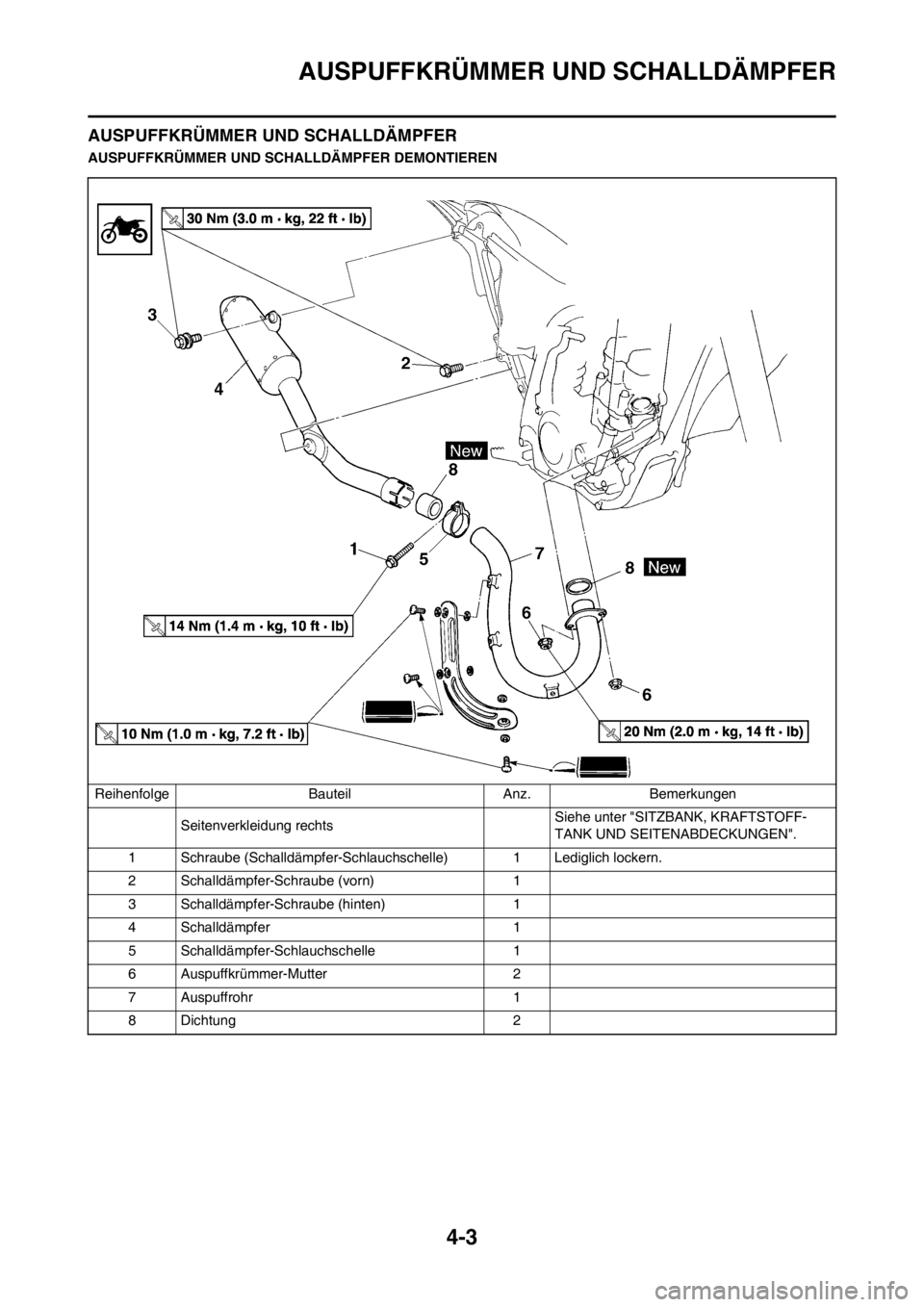

AUSPUFFKRÜMMER UND SCHALLDÄMPFER
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
AUSPUFFKRÜMMER UND SCHALLDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Seitenverkleidung rechtsSiehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN".
1 Schraube (Schalldämpfer-Schlauchschelle) 1 Lediglich lockern.
2 Schalldämpfer-Schraube (vorn) 1
3 Schalldämpfer-Schraube (hinten) 1
4 Schalldämpfer 1
5 Schalldämpfer-Schlauchschelle 1
6 Auspuffkrümmer-Mutter 2
7 Auspuffrohr 1
8 Dichtung 2

4-4
AUSPUFFKRÜMMER UND SCHALLDÄMPFER

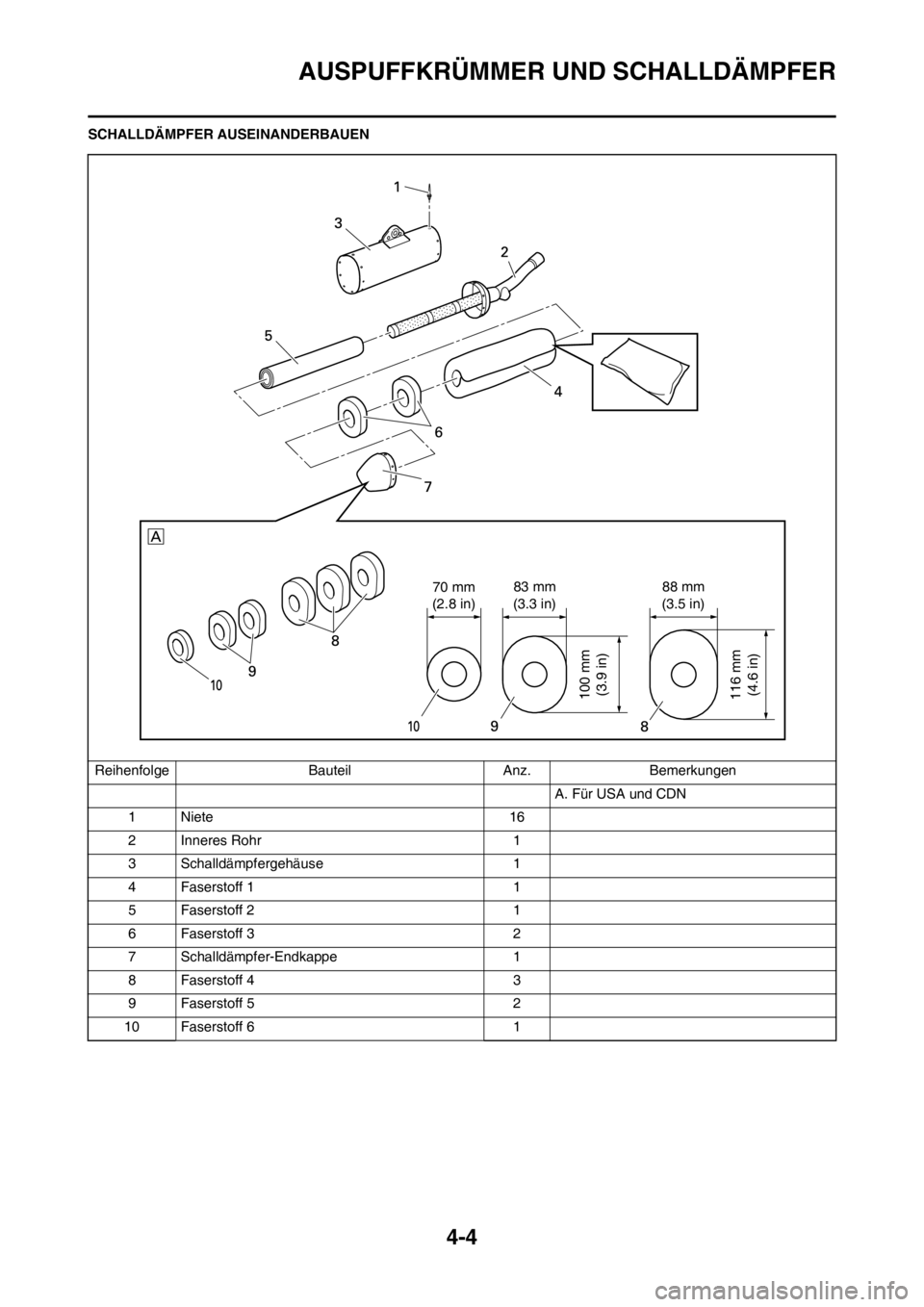

SCHALLDÄMPFER AUSEINANDERBAUEN
Reihenfolge Bauteil Anz. Bemerkungen
A. Für USA und CDN
1Niete 16
2 Inneres Rohr 1
3 Schalldämpfergehäuse 1
4 Faserstoff 1 1
5 Faserstoff 2 1
6 Faserstoff 3 2
7 Schalldämpfer-Endkappe 1
8 Faserstoff 4 3
9 Faserstoff 5 2
10 Faserstoff 6 1
70 mm
(2.8 in)
100 mm
(3.9 in)
83 mm
(3.3 in)
116 mm
(4.6 in)
88 mm
(3.5 in)

4-5
AUSPUFFKRÜMMER UND SCHALLDÄMPFER

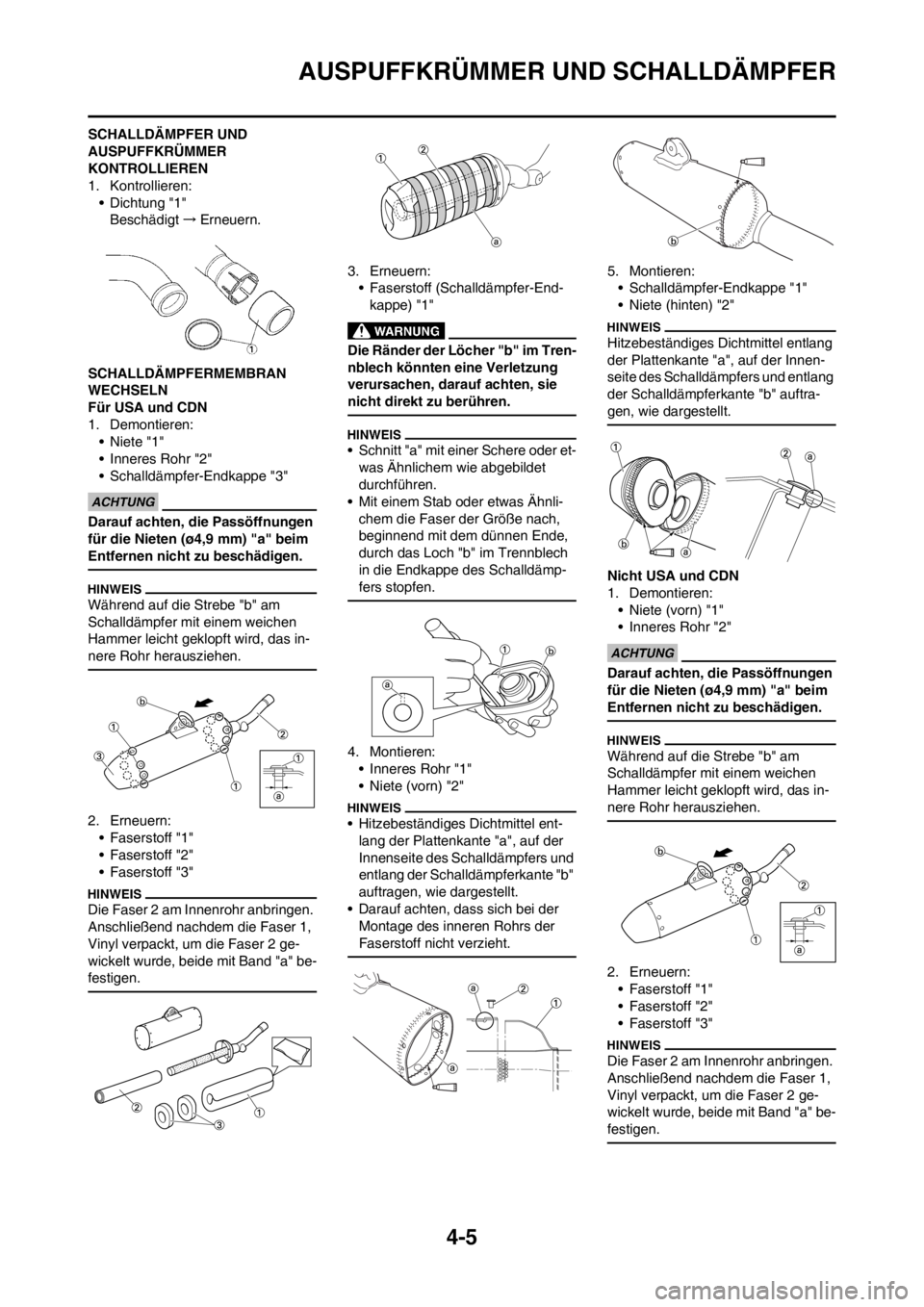

SCHALLDÄMPFER UND
AUSPUFFKRÜMMER
KONTROLLIEREN
1. Kontrollieren:
• Dichtung "1"
Beschädigt→Erneuern.
SCHALLDÄMPFERMEMBRAN
WECHSELN
Für USA und CDN
1. Demontieren:
• Niete "1"
• Inneres Rohr "2"
• Schalldämpfer-Endkappe "3"
Darauf achten, die Passöffnungen
für die Nieten (ø4,9 mm) "a" beim
Entfernen nicht zu beschädigen.
Während auf die Strebe "b" am
Schalldämpfer mit einem weichen
Hammer leicht geklopft wird, das in-
nere Rohr herausziehen.
2. Erneuern:
• Faserstoff "1"
• Faserstoff "2"
• Faserstoff "3"
Die Faser 2 am Innenrohr anbringen.
Anschließend nachdem die Faser 1,
Vinyl verpackt, um die Faser 2 ge-
wickelt wurde, beide mit Band "a" be-
festigen.
3. Erneuern:
• Faserstoff (Schalldämpfer-End-
kappe) "1"
Die Ränder der Löcher "b" im Tren-
nblech könnten eine Verletzung
verursachen, darauf achten, sie
nicht direkt zu berühren.
• Schnitt "a" mit einer Schere oder et-
was Ähnlichem wie abgebildet
durchführen.
• Mit einem Stab oder etwas Ähnli-
chem die Faser der Größe nach,
beginnend mit dem dünnen Ende,
durch das Loch "b" im Trennblech
in die Endkappe des Schalldämp-
fers stopfen.
4. Montieren:
• Inneres Rohr "1"
• Niete (vorn) "2"
• Hitzebeständiges Dichtmittel ent-
lang der Plattenkante "a", auf der
Innenseite des Schalldämpfers und
entlang der Schalldämpferkante "b"
auftragen, wie dargestellt.
• Darauf achten, dass sich bei der
Montage des inneren Rohrs der
Faserstoff nicht verzieht.
5. Montieren:
• Schalldämpfer-Endkappe "1"
• Niete (hinten) "2"
Hitzebeständiges Dichtmittel entlang
der Plattenkante "a", auf der Innen-
seite des Schalldämpfers und entlang
der Schalldämpferkante "b" auftra-
gen, wie dargestellt.
Nicht USA und CDN
1. Demontieren:
• Niete (vorn) "1"
• Inneres Rohr "2"
Darauf achten, die Passöffnungen
für die Nieten (ø4,9 mm) "a" beim
Entfernen nicht zu beschädigen.
Während auf die Strebe "b" am
Schalldämpfer mit einem weichen
Hammer leicht geklopft wird, das in-
nere Rohr herausziehen.
2. Erneuern:
• Faserstoff "1"
• Faserstoff "2"
• Faserstoff "3"
Die Faser 2 am Innenrohr anbringen.
Anschließend nachdem die Faser 1,
Vinyl verpackt, um die Faser 2 ge-
wickelt wurde, beide mit Band "a" be-
festigen.
