2012 YAMAHA YFM250R-W Notices Demploi (in French)

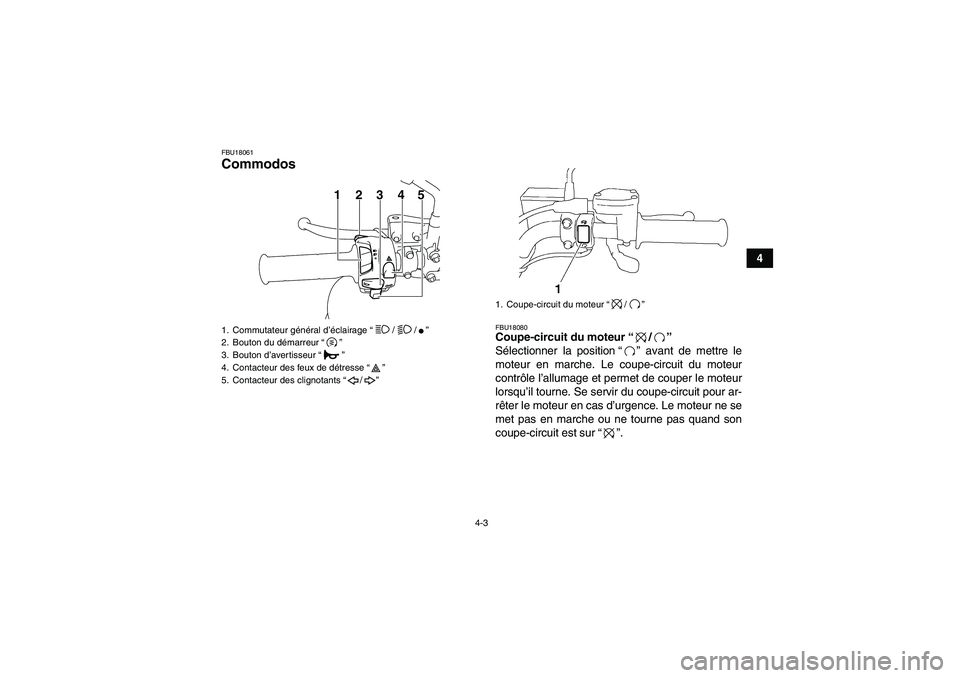

4-3
4
FBU18061Commodos
FBU18080Coupe-circuit du moteur“/”
Sélectionner la position“” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur“”.
1. Commutateur général d’éclairage“//”
2. Bouton du démarreur“”
3. Bouton d’avertisseur“”
4. Contacteur des feux de détresse“”
5. Contacteur des clignotants“/”
12345
1. Coupe-circuit du moteur“/”
U33B71F0.book Page 3 Wednesday, August 10, 2011 9:34 AM

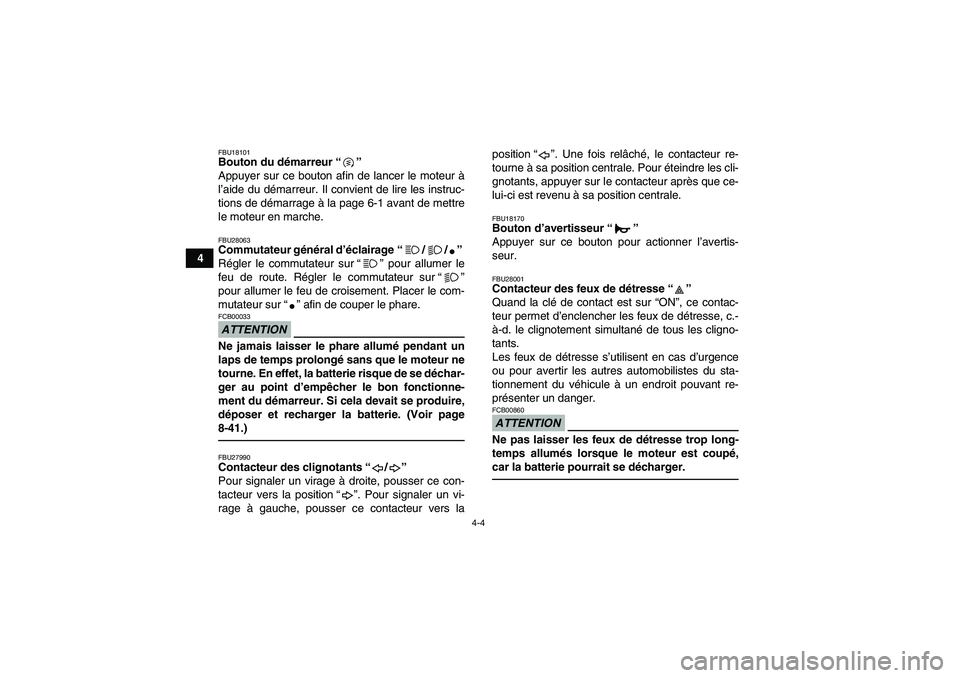

4-4
4
FBU18101Bouton du démarreur“”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur. Il convient de lire les instruc-
tions de démarrage à la page 6-1 avant de mettre
le moteur en marche.FBU28063Commutateur général d’éclairage“//”
Régler le commutateur sur“” pour allumer le
feu de route. Régler le commutateur sur“”
pour allumer le feu de croisement. Placer le com-
mutateur sur“” afin de couper le phare.ATTENTIONFCB00033Ne jamais laisser le phare allumé pendant un
laps de temps prolongé sans que le moteur ne
tourne. En effet, la batterie risque de se déchar-
ger au point d’empêcher le bon fonctionne-
ment du démarreur. Si cela devait se produire,
déposer et recharger la batterie. (Voir page
8-41.)FBU27990Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce con-
tacteur vers la position“”. Pour signaler un vi-
rage à gauche, pousser ce contacteur vers laposition“”. Une fois relâché, le contacteur re-
tourne à sa position centrale. Pour éteindre les cli-
gnotants, appuyer sur le contacteur après que ce-
lui-ci est revenu à sa position centrale.
FBU18170Bouton d’avertisseur“”
Appuyer sur ce bouton pour actionner l’avertis-
seur.FBU28001Contacteur des feux de détresse“”
Quand la clé de contact est sur “ON”, ce contac-
teur permet d’enclencher les feux de détresse, c.-
à-d. le clignotement simultané de tous les cligno-
tants.
Les feux de détresse s’utilisent en cas d’urgence
ou pour avertir les autres automobilistes du sta-
tionnement du véhicule à un endroit pouvant re-
présenter un danger.ATTENTIONFCB00860Ne pas laisser les feux de détresse trop long-
temps allumés lorsque le moteur est coupé,
car la batterie pourrait se décharger.
U33B71F0.book Page 4 Wednesday, August 10, 2011 9:34 AM

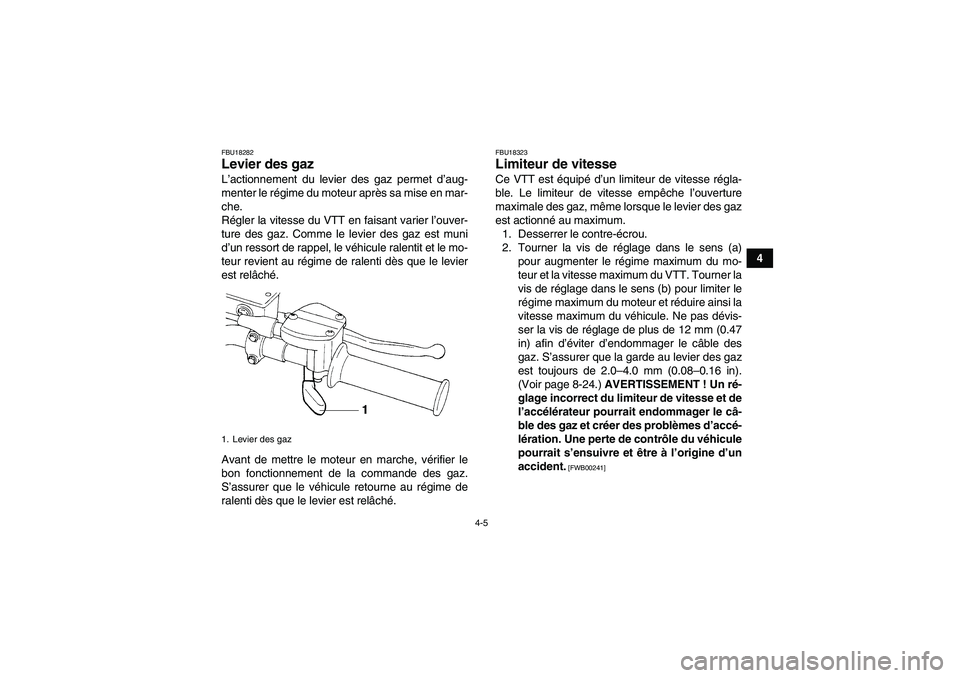

4-5
4
FBU18282Levier des gaz L’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.
Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
ralenti dès que le levier est relâché.
FBU18323Limiteur de vitesse Ce VTT est équipé d’un limiteur de vitesse régla-
ble. Le limiteur de vitesse empêche l’ouverture
maximale des gaz, même lorsque le levier des gaz
est actionné au maximum.
1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a)
pour augmenter le régime maximum du mo-
teur et la vitesse maximum du VTT. Tourner la
vis de réglage dans le sens (b) pour limiter le
régime maximum du moteur et réduire ainsi la
vitesse maximum du véhicule. Ne pas dévis-
ser la vis de réglage de plus de 12 mm (0.47
in) afin d’éviter d’endommager le câble des
gaz. S’assurer que la garde au levier des gaz
est toujours de 2.0–4.0 mm (0.08–0.16 in).
(Voir page 8-24.) AVERTISSEMENT ! Un ré-
glage incorrect du limiteur de vitesse et de
l’accélérateur pourrait endommager le câ-
ble des gaz et créer des problèmes d’accé-
lération. Une perte de contrôle du véhicule
pourrait s’ensuivre et être à l’origine d’un
accident.
[FWB00241]
1. Levier des gazU33B71F0.book Page 5 Wednesday, August 10, 2011 9:34 AM

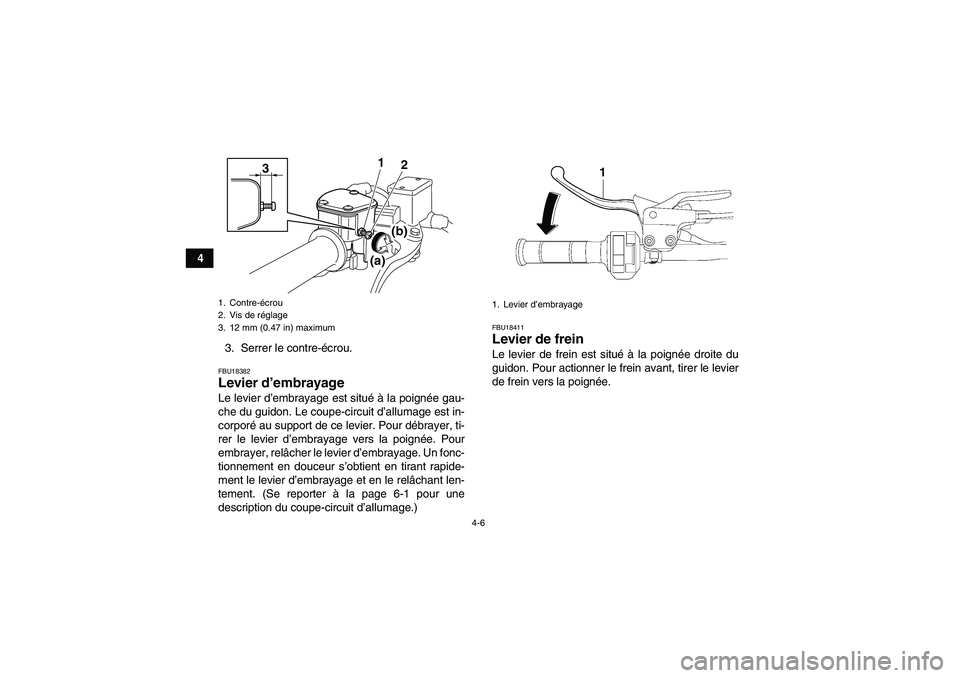

4-6
4
3. Serrer le contre-écrou.
FBU18382Levier d’embrayage Le levier d’embrayage est situé à la poignée gau-
che du guidon. Le coupe-circuit d’allumage est in-
corporé au support de ce levier. Pour débrayer, ti-
rer le levier d’embrayage vers la poignée. Pour
embrayer, relâcher le levier d’embrayage. Un fonc-
tionnement en douceur s’obtient en tirant rapide-
ment le levier d’embrayage et en le relâchant len-
tement. (Se reporter à la page 6-1 pour une
description du coupe-circuit d’allumage.)
FBU18411Levier de frein Le levier de frein est situé à la poignée droite du
guidon. Pour actionner le frein avant, tirer le levier
de frein vers la poignée.
1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
31
2
(a)(b)
1. Levier d’embrayage
U33B71F0.book Page 6 Wednesday, August 10, 2011 9:34 AM

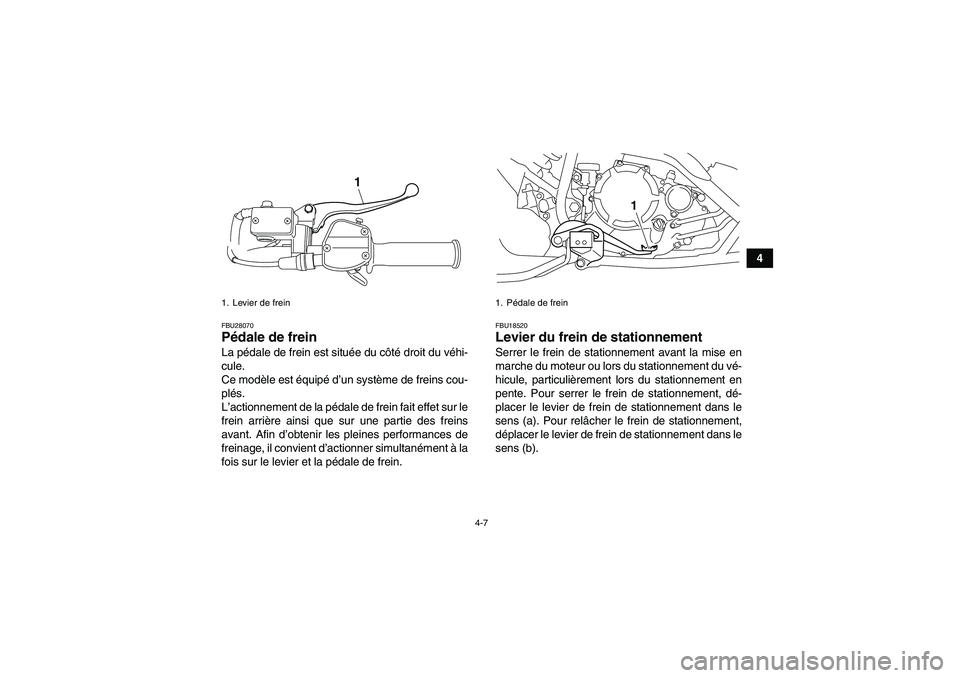

4-7
4
FBU28070Pédale de frein La pédale de frein est située du côté droit du véhi-
cule.
Ce modèle est équipé d’un système de freins cou-
plés.
L’actionnement de la pédale de frein fait effet sur le
frein arrière ainsi que sur une partie des freins
avant. Afin d’obtenir les pleines performances de
freinage, il convient d’actionner simultanément à la
fois sur le levier et la pédale de frein.
FBU18520Levier du frein de stationnement Serrer le frein de stationnement avant la mise en
marche du moteur ou lors du stationnement du vé-
hicule, particulièrement lors du stationnement en
pente. Pour serrer le frein de stationnement, dé-
placer le levier de frein de stationnement dans le
sens (a). Pour relâcher le frein de stationnement,
déplacer le levier de frein de stationnement dans le
sens (b).
1. Levier de frein
1
1. Pédale de frein
1
U33B71F0.book Page 7 Wednesday, August 10, 2011 9:34 AM

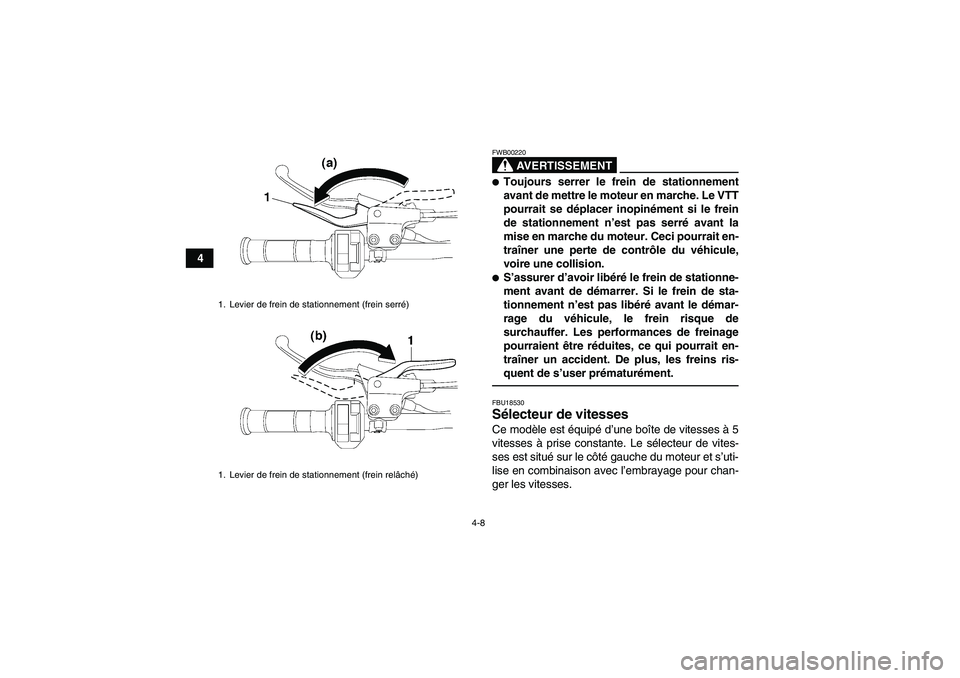

4-8
4
AVERTISSEMENT
FWB00220
Toujours serrer le frein de stationnement
avant de mettre le moteur en marche. Le VTT
pourrait se déplacer inopinément si le frein
de stationnement n’est pas serré avant la
mise en marche du moteur. Ceci pourrait en-
traîner une perte de contrôle du véhicule,
voire une collision.
S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de sta-
tionnement n’est pas libéré avant le démar-
rage du véhicule, le frein risque de
surchauffer. Les performances de freinage
pourraient être réduites, ce qui pourrait en-
traîner un accident. De plus, les freins ris-
quent de s’user prématurément.FBU18530Sélecteur de vitesses Ce modèle est équipé d’une boîte de vitesses à 5
vitesses à prise constante. Le sélecteur de vites-
ses est situé sur le côté gauche du moteur et s’uti-
lise en combinaison avec l’embrayage pour chan-
ger les vitesses.
1. Levier de frein de stationnement (frein serré)
1. Levier de frein de stationnement (frein relâché)U33B71F0.book Page 8 Wednesday, August 10, 2011 9:34 AM

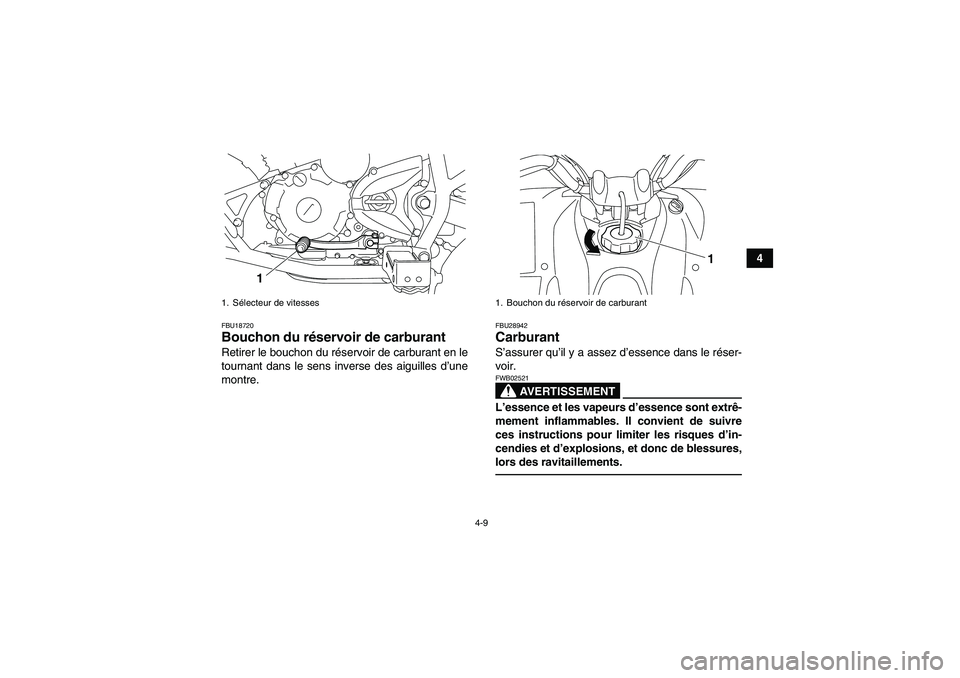

4-9
4
FBU18720Bouchon du réservoir de carburant Retirer le bouchon du réservoir de carburant en le
tournant dans le sens inverse des aiguilles d’une
montre.
FBU28942Carburant S’assurer qu’il y a assez d’essence dans le réser-
voir.
AVERTISSEMENT
FWB02521L’essence et les vapeurs d’essence sont extrê-
mement inflammables. Il convient de suivre
ces instructions pour limiter les risques d’in-
cendies et d’explosions, et donc de blessures,
lors des ravitaillements.
1. Sélecteur de vitesses
1
1. Bouchon du réservoir de carburant
1
U33B71F0.book Page 9 Wednesday, August 10, 2011 9:34 AM

4-10
41. Avant de faire le plein, couper le moteur et
s’assurer que personne n’a enfourché le véhi-
cule. Ne jamais effectuer le plein à proximité
d’étincelles, de flammes ou d’autres sources
d’ignition, telles que les chauffe-eau et sé-
choirs. Ne pas fumer.
2. Ne pas remplir le réservoir de carburant à l’ex-
cès. En effectuant le plein de carburant, veiller
à introduire l’embout du tuyau de la pompe
dans l’orifice de remplissage du réservoir de
carburant. Ne pas remplir au-delà du fond du
tube de remplissage. Comme le carburant se
dilate en se réchauffant, du carburant risque
de s’échapper du réservoir sous l’effet de la
chaleur du moteur ou du soleil.
3. Essuyer immédiatement toute coulure de car-
burant. ATTENTION : Essuyer immédiate-
ment toute coulure de carburant à l’aide
1. Niveau de carburant maximum
2. Tube de remplissage du réservoir de carburantCarburant recommandé:
Uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 mini-
mum
Capacité du réservoir de carburant :
9.0 L (2.38 US gal, 1.98 Imp.gal)
Quantité de la réserve :
1.0 L (0.26 US gal, 0.22 Imp.gal)
U33B71F0.book Page 10 Wednesday, August 10, 2011 9:34 AM
