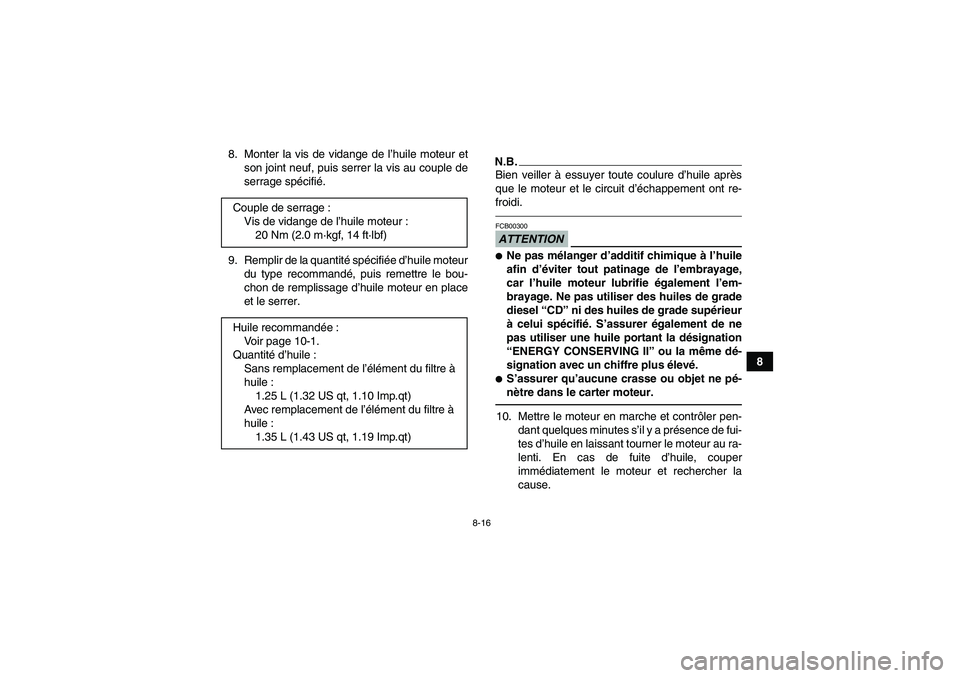

8 8. Monter la vis de vidange de l’huile moteur et
son joint neuf, puis serrer la vis au couple de
serrage spécifié.
9. Remplir de la quantité spécifiée d’huile moteur
du type recommandé, puis remettre le bou-
chon de remplissage d’huile moteur en place
et le serrer.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.ATTENTIONFCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.10. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause. Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de l’élément du filtre à
huile :
1.25 L (1.32 US qt, 1.10 Imp.qt)
Avec remplacement de l’élément du filtre à
huile :
1.35 L (1.43 US qt, 1.19 Imp.qt)
U33B71F0.book Page 16 Wednesday, August 10, 2011 9:34 AM

8-17

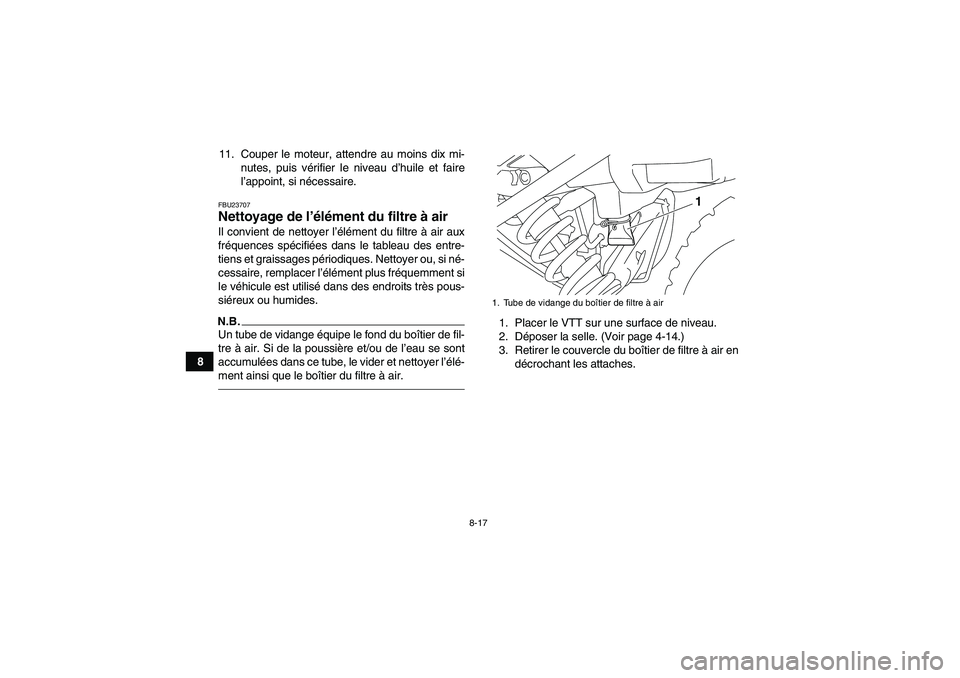

811. Couper le moteur, attendre au moins dix mi-
nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.
FBU23707Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si né-
cessaire, remplacer l’élément plus fréquemment si
le véhicule est utilisé dans des endroits très pous-
siéreux ou humides.N.B.Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-
ment ainsi que le boîtier du filtre à air.
1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-14.)
3. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.1. Tube de vidange du boîtier de filtre à air
1
U33B71F0.book Page 17 Wednesday, August 10, 2011 9:34 AM

8-18

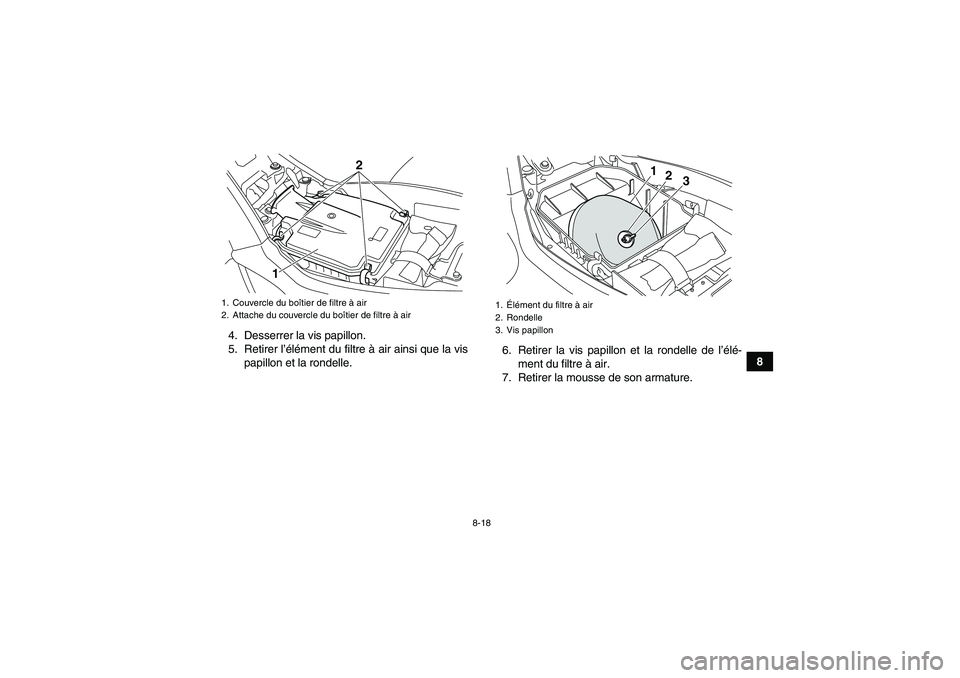

8 4. Desserrer la vis papillon.
5. Retirer l’élément du filtre à air ainsi que la vis
papillon et la rondelle.6. Retirer la vis papillon et la rondelle de l’élé-
ment du filtre à air.
7. Retirer la mousse de son armature.
1. Couvercle du boîtier de filtre à air
2. Attache du couvercle du boîtier de filtre à air
12
1.Élément du filtre à air
2. Rondelle
3. Vis papillon
3 1
2
U33B71F0.book Page 18 Wednesday, August 10, 2011 9:34 AM

8-19

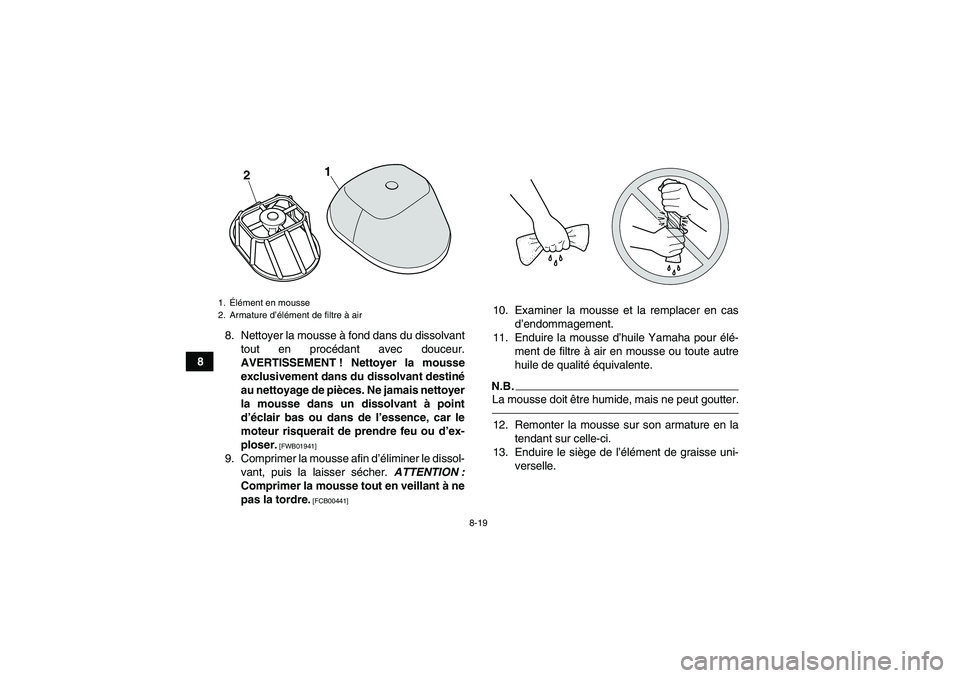

88. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse
exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais nettoyer
la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01941]
9. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00441]
10. Examiner la mousse et la remplacer en cas
d’endommagement.
11. Enduire la mousse d’huile Yamaha pour élé-
ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.N.B.La mousse doit être humide, mais ne peut goutter.12. Remonter la mousse sur son armature en la
tendant sur celle-ci.
13. Enduire le siège de l’élément de graisse uni-
verselle.
1.Élément en mousse
2. Armature d’élément de filtre à air
1
2
U33B71F0.book Page 19 Wednesday, August 10, 2011 9:34 AM

8-20

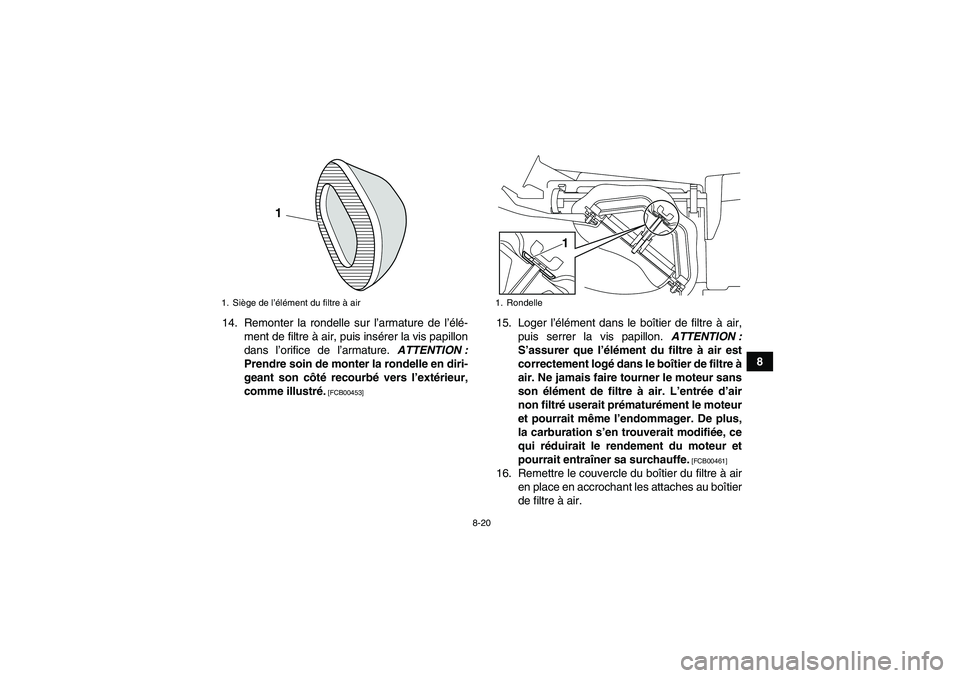

8 14. Remonter la rondelle sur l’armature de l’élé-
ment de filtre à air, puis insérer la vis papillon
dans l’orifice de l’armature. ATTENTION :
Prendre soin de monter la rondelle en diri-
geant son côté recourbé vers l’extérieur,
comme illustré.
[FCB00453]
15. Loger l’élément dans le boîtier de filtre à air,
puis serrer la vis papillon. ATTENTION :
S’assurer que l’élément du filtre à air est
correctement logé dans le boîtier de filtre à
air. Ne jamais faire tourner le moteur sans
son élément de filtre à air. L’entrée d’air
non filtré userait prématurément le moteur
et pourrait même l’endommager. De plus,
la carburation s’en trouverait modifiée, ce
qui réduirait le rendement du moteur et
pourrait entraîner sa surchauffe.
[FCB00461]
16. Remettre le couvercle du boîtier du filtre à air
en place en accrochant les attaches au boîtier
de filtre à air.
1. Siège de l’élément du filtre à air
1
1. Rondelle
1
U33B71F0.book Page 20 Wednesday, August 10, 2011 9:34 AM

8-21
817. Remettre la selle en place.
N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtré

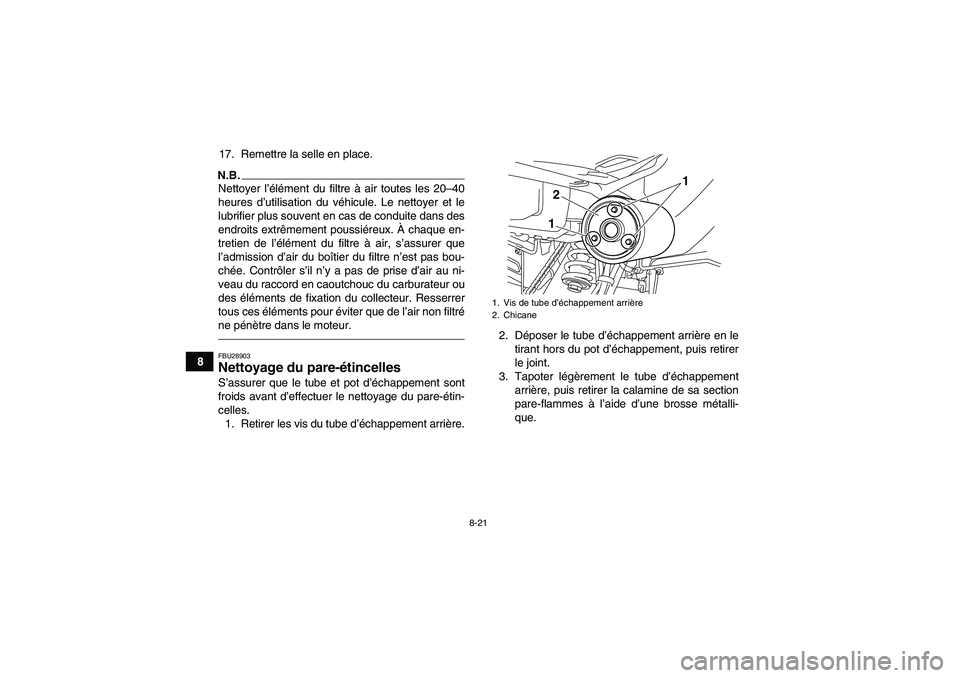

ne pénètre dans le moteur.FBU28903Nettoyage du pare-étincelles S’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis du tube d’échappement arrière.2. Déposer le tube d’échappement arrière en le
tirant hors du pot d’échappement, puis retirer
le joint.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.
1. Vis de tube d’échappement arrière
2. Chicane
2
11
U33B71F0.book Page 21 Wednesday, August 10, 2011 9:34 AM

8-22

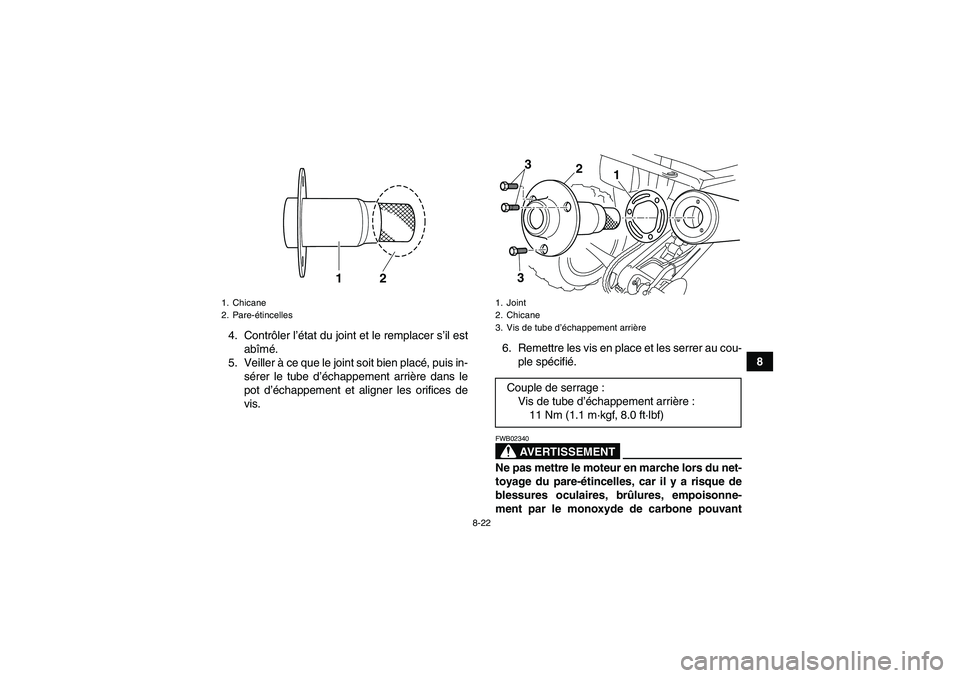

8 4. Contrôler l’état du joint et le remplacer s’il est
abîmé.
5. Veiller à ce que le joint soit bien placé, puis in-
sérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.6. Remettre les vis en place et les serrer au cou-
ple spécifié.
AVERTISSEMENT
FWB02340Ne pas mettre le moteur en marche lors du net-
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
1. Chicane
2. Pare-étincelles
2 1
1. Joint
2. Chicane
3. Vis de tube d’échappement arrièreCouple de serrage :
Vis de tube d’échappement arrière :
11 Nm (1.1 m·kgf, 8.0 ft·lbf)
1 2
33
U33B71F0.book Page 22 Wednesday, August 10, 2011 9:34 AM

8-23
8provoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-
froidi.
FBU23940Réglage du carburateur Le carburateur doit être contrôlé et, si nécessaire,
réglé aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Le car-
burateur est une pièce maîtresse du moteur et né-
cessite des réglages très précis. Pour cette raison,
la plupart des réglages d’un carburateur requièrent
les compétences d’un concessionnaire Yamaha.
Le réglage décrit ci-dessous peut toutefois être ef-
fectué sans problème par le propriétaire.ATTENTIONFCB00480Le carburateur a été parfaitement testé et réglé
à l’usine Yamaha. Toute modification des ré-
glages effectuée par une personne ne possé-
dant pas les connaissances techniques requi-
ses pourrait provoquer une baisse du
rendement du moteur, voire son endommage-
ment.

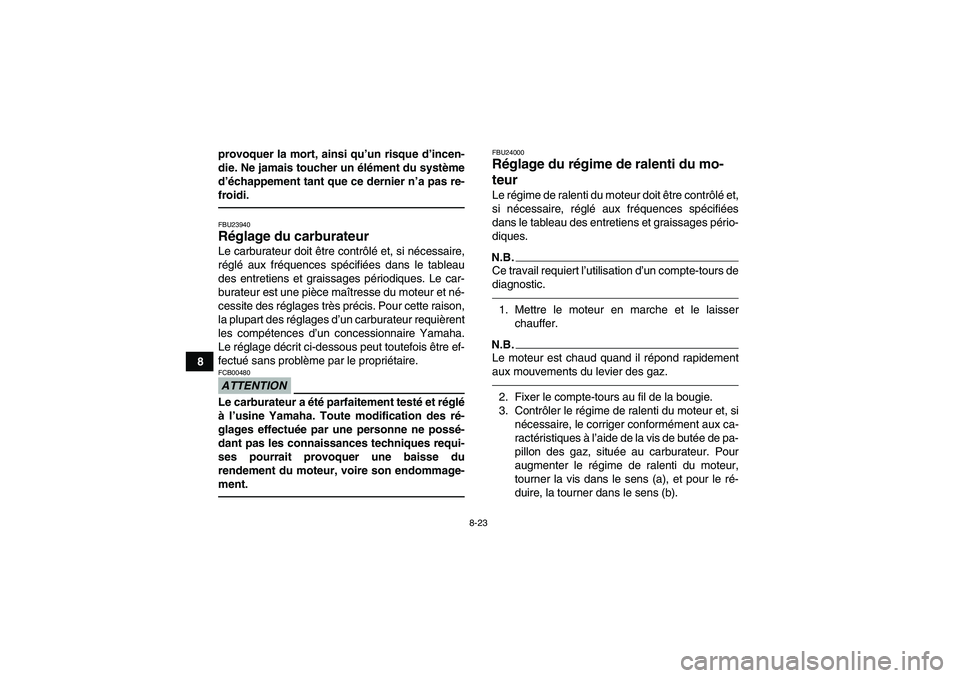

FBU24000Réglage du régime de ralenti du mo-
teur Le régime de ralenti du moteur doit être contrôlé et,
si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.Ce travail requiert l’utilisation d’un compte-tours de
diagnostic.1. Mettre le moteur en marche et le laisser
chauffer.N.B.Le moteur est chaud quand il répond rapidement
aux mouvements du levier des gaz.2. Fixer le compte-tours au fil de la bougie.
3. Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux ca-
ractéristiques à l’aide de la vis de butée de pa-
pillon des gaz, située au carburateur. Pour
augmenter le régime de ralenti du moteur,
tourner la vis dans le sens (a), et pour le ré-
duire, la tourner dans le sens (b).
