Page 137 of 144
10-2
10
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à huile:
1.25 L (1.32 US qt, 1.10 Imp.qt)
Avec remplacement de l’élément du filtre à huile:
1.35 L (1.43 US qt, 1.19 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb exclusivement
Capacité du réservoir:
9.0 L (2.38 US gal, 1.98 Imp.gal)
Quantité de la réserve:
1.0 L (0.26 US gal, 0.22 Imp.gal)Carburateur:Modèle × quantité:
BSR29 x 1Bougie(s):Fabricant/modèle:
NGK/DR7EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisque
Commande:
À la main gaucheTransmission:Système de réduction primaire:
EngrenageRapport de réduction primaire:
76/22 (3.455)
Système de réduction secondaire:
Entraînement par chaîne
Rapport de réduction secondaire:
38/14 (2.714)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
37/13 (2.846)
2e:
33/18 (1.833)
3e:
29/21 (1.381)
4e:
27/24 (1.125)
5e:
28/29 (0.966)
Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
6.0 °
Chasse:
23.0 mm (0.91 in)Pneu avant:Type:
Sans chambre (Tubeless)
U33B71F0.book Page 2 Wednesday, August 10, 2011 9:34 AM
Page 138 of 144
10-3
10
Taille:
AT21 x 7-10
Fabricant/modèle:
MAXXIS/C9207Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT20 x 10-9
Fabricant/modèle:
MAXXIS/M976Charge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Arrière:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Minimum:
Avant:
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Arrière:
24.5 kPa (0.245 kgf/cm², 3.6 psi)Roue avant:Type de roue:
Roue emboutieTaille de jante:
10 x 5.5AT
Roue arrière:Type de roue:
Roue emboutie
Taille de jante:
9 x 8.5ATFrein avant:Type:
Frein à disque
Commande:
À la main droite
Liquide de frein spécifié:
DOT 4Frein arrière:Type:
Frein à disque
Commande:
Au pied droit
Liquide de frein spécifié:
DOT 4Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
190 mm (7.5 in)Suspension arrière:Type:
Bras oscillant
U33B71F0.book Page 3 Wednesday, August 10, 2011 9:34 AM
Page 139 of 144
10-4
10

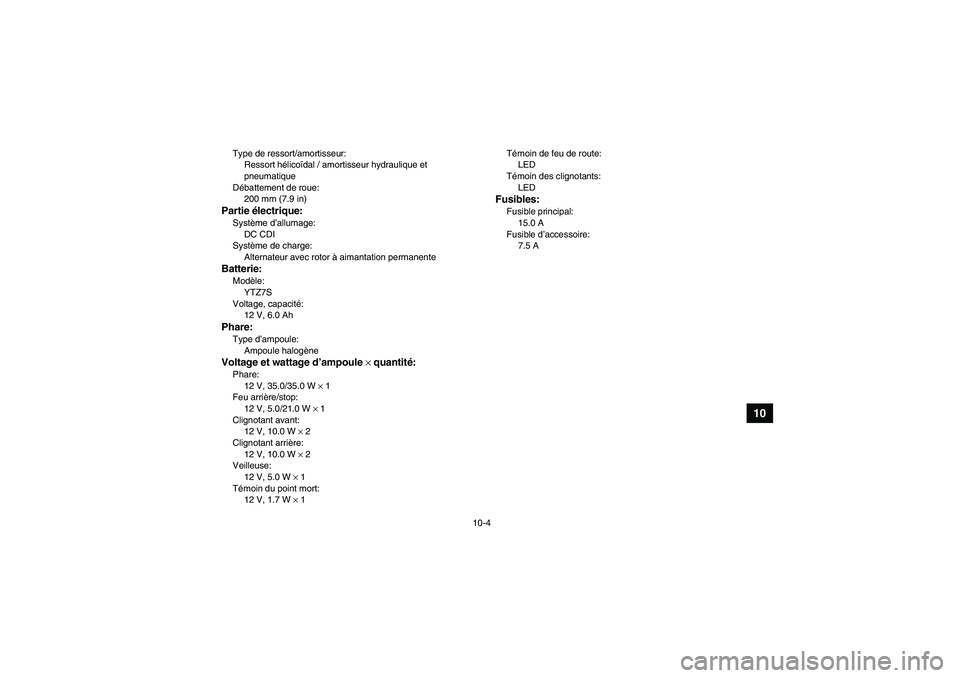

Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue:
200 mm (7.9 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTZ7S
Voltage, capacité:
12 V, 6.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35.0/35.0 W × 1
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1Témoin de feu de route:
LED
Témoin des clignotants:
LED
Fusibles:Fusible principal:
15.0 A
Fusible d’accessoire:
7.5 A
U33B71F0.book Page 4 Wednesday, August 10, 2011 9:34 AM
Page 140 of 144
11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28201Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26030Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule
1
U33B71F0.book Page 1 Wednesday, August 10, 2011 9:34 AM
Page 141 of 144
11-2

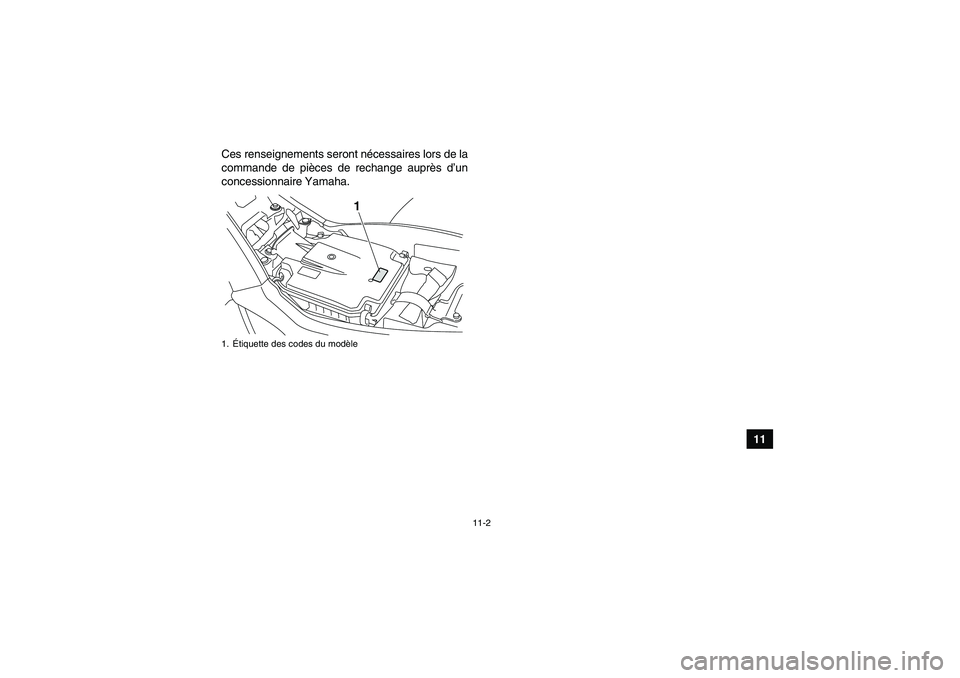

11 Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1.Étiquette des codes du modèle
1
U33B71F0.book Page 2 Wednesday, August 10, 2011 9:34 AM
Page 142 of 144
INDEX
AAccessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage ......................................... 4-17
Amortisseurs avant, réglage ........................................ 4-15
Ampoule de phare ........................................................ 8-46
Ampoule de veilleuse ................................................... 8-48
Arbre de direction, lubrification ..................................... 8-40
Avertisseur ..................................................................... 4-4BBatterie ......................................................................... 8-41
Bougie, contrôle ........................................................... 8-11
Bras oscillant, lubrification des pivots .......................... 8-39CCâbles, contrôle et lubrification .................................... 8-36
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-9, 5-4
Carburateur, réglage .................................................... 8-23
Chaîne de transmission ................................................. 5-5
Chaîne de transmission, lubrification ........................... 8-36
Chaîne de transmission, tension .................................. 8-33
Clignotant, remplacement d’une ampoule .................... 8-47
Clignotants, contacteur .................................................. 4-4
Commodos ..................................................................... 4-3
Compteur de vitesse ...................................................... 4-2
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-31
Coupe-circuit du moteur ................................................. 4-3
DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-4EÉclairage, commutateur général .................................... 4-4
Embrayage, levier .......................................................... 4-6
Embrayage, réglage de la garde du levier ................... 8-32
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-4
Entretiens et graissages, tableau ................................... 8-6
Étiquette des codes du modèle .................................... 11-1FFeu arrière/stop, remplacement d’une ampoule .......... 8-46
Feu de route, témoin ...................................................... 4-2
Feux de détresse, contacteur ......................................... 4-4
Filtre à air, nettoyage de l’élément ............................... 8-17
Frein avant, contrôle de la garde du levier ................... 8-29
Frein, contrôle de la hauteur de la pédale .................... 8-29
Frein de stationnement, levier ........................................ 4-7
Frein de stationnement, réglage de la garde ............... 8-30
Frein, levier .................................................................... 4-6
Frein, pédale .................................................................. 4-7
Freins ........................................................................... 8-25
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle des plaquettes ........... 8-25
Freins, changement du liquide ..................................... 8-29
Freins, contrôle du niveau du liquide ........................... 8-27
Fusibles, remplacement ............................................... 8-44
U33B71F0.book Page 1 Wednesday, August 10, 2011 9:34 AM
Page 143 of 144
HHuile moteur ................................................................... 5-4
Huile moteur et élément du filtre .................................. 8-13IInstruments, éclairage et commandes ........................... 5-7LLevier des gaz ......................................................... 4-5, 5-5
Levier des gaz, réglage de la garde ............................. 8-24
Leviers de frein et d’embrayage, contrôle et
lubrification ................................................................ 8-37
Limiteur de vitesse ......................................................... 4-5MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-49
Pare-étincelles, nettoyage ........................................... 8-21
Pédale de frein, contrôle et lubrification ....................... 8-38
Phare, réglage du faisceau .......................................... 8-46
Pneus ............................................................................. 5-5RRégime de ralenti du moteur ........................................ 8-23
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-9
Robinet de carburant ................................................... 4-11
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-48
Roues, repose .............................................................. 8-48
Roulements de moyeu de roue, contrôle ..................... 8-38
SSchéma de diagnostic de pannes ................................ 8-51
Sécurité .......................................................................... 2-1
Sélecteur de vitesses ..................................................... 4-8
Sélecteur de vitesses, contrôle .................................... 8-38
Selle ............................................................................. 4-14
Serrure antivol ............................................................. 4-14
Soupapes, jeu .............................................................. 8-25
Starter .......................................................................... 4-13
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6TTémoin des clignotants .................................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins ......................................................................... 4-2
Triangles de suspension, lubrification des pivots ........ 8-39VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
Vitesses, changement des ............................................. 6-3
U33B71F0.book Page 2 Wednesday, August 10, 2011 9:34 AM
Page 144 of 144
PRINTED IN FRANCE
2011.09 (F)
