2012 YAMAHA YFM250R-W suspension

Réglage de la garde du frein de
stationnement ......................................... 8-30
Contacteurs de feu stop ........................... 8-31
Réglage de la garde du levier
d’embrayage .......................................... 8-32
Tension de la chaîne de transmission ...... 8-33
Lubrification de la chaîne de
transmission ........................................... 8-36
Contrôle et lubrification des câbles .......... 8-36
Contrôle et lubrification des leviers de
frein et d’embrayage .............................. 8-37
Contrôle du sélecteur de vitesses ............ 8-38
Contrôle et lubrification de la pédale de
frein ........................................................ 8-38
Contrôle des roulements de moyeu de
roue ........................................................ 8-38
Lubrification des pivots du bras
oscillant .................................................. 8-39
Lubrification des pivots des triangles de
suspension supérieurs et inférieurs ....... 8-39
Lubrification de l’arbre de direction .......... 8-40
Batterie ..................................................... 8-41
Remplacement d’un fusible ...................... 8-44
Ampoule de phare .................................... 8-46
Faisceau de phare ................................... 8-46
Remplacement de l’ampoule du feu
arrière/stop ............................................. 8-46Remplacement d’une ampoule de
clignotant ................................................8-47
Ampoule de veilleuse ................................8-48
Dépose d’une roue ...................................8-48
Repose d’une roue ...................................8-48
Diagnostic de pannes ...............................8-49
Schéma de diagnostic de pannes .............8-51
NETTOYAGE ET REMISAGE ........................9-1
Nettoyage ...................................................9-1
Remisage ....................................................9-2
CARACTÉRISTIQUES ................................10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES..................................11-1
Numéros d’identification ...........................11-1
U33B71F0.book Page 3 Wednesday, August 10, 2011 9:34 AM

4-16
4
AVERTISSEMENT
FWB00400Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident.Régler la précontrainte de ressort en procédant
comme suit.
Tourner la bague de réglage de la précontrainte du
ressort dans le sens (a) pour augmenter la précon-
trainte de ressort et donc durcir la suspension, et
dans le sens (b) afin de réduire la précontrainte de
ressort et d’assouplir la suspension.
Il faut veiller à bien aligner l’encoche sélectionnée
figurant sur la bague de réglage et l’indicateur de
position figurant sur l’amortisseur.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.1. Bague de réglage de la précontrainte de ressort
2. Clé spéciale
3. Indicateur de positionRéglage de la précontrainte de ressor t :
Minimum (réglage souple) :
1
Standard :
2
Maximum (réglage dur) :
5
1
2
3
4
5
(a)
(b)1
2
3
U33B71F0.book Page 16 Wednesday, August 10, 2011 9:34 AM

8-8
8
11*Pivots des triangles
de suspension su-
périeurs et infé-
rieursLubrifier à la graisse à base de savon au lithium.√√√
12Chaîne de transmis-
sionContrôler la tension de la chaîne et la régler si né-
cessaire.
Contrôler l’alignement des roues arrière et corri-
ger si nécessaire.
Nettoyer et lubrifier.√√√√√
13*Rouleau de chaîne
de transmissionContrôler l’usure et remplacer si nécessaire.√√√
14*Visserie du châssisS’assurer que toutes les vis et tous les écrous
sont correctement serrés.√√√√√
15*Combinés ressort-
amortisseurContrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.√√√
16*Arbre de directionLubrifier à la graisse à base de savon au lithium.√√√
17*DirectionContrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire.√√√√√
18*Support du moteurContrôler l’état et remplacer si nécessaire.√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U33B71F0.book Page 8 Wednesday, August 10, 2011 9:34 AM

8-39
8
FBU24995Lubrification des pivots du bras os-
cillant Faire lubrifier les pivots du bras oscillant par un
concessionnaire Yamaha aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
FBU25033Lubrification des pivots des triangles
de suspension supérieurs et inférieurs Lubrifier les pivots des triangles de suspension su-
périeurs et inférieurs aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U33B71F0.book Page 39 Wednesday, August 10, 2011 9:34 AM

10-3
10
Taille:
AT21 x 7-10
Fabricant/modèle:
MAXXIS/C9207Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT20 x 10-9
Fabricant/modèle:
MAXXIS/M976Charge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Arrière:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Minimum:
Avant:
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Arrière:
24.5 kPa (0.245 kgf/cm², 3.6 psi)Roue avant:Type de roue:
Roue emboutieTaille de jante:
10 x 5.5AT
Roue arrière:Type de roue:
Roue emboutie
Taille de jante:
9 x 8.5ATFrein avant:Type:
Frein à disque
Commande:
À la main droite
Liquide de frein spécifié:
DOT 4Frein arrière:Type:
Frein à disque
Commande:
Au pied droit
Liquide de frein spécifié:
DOT 4Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
190 mm (7.5 in)Suspension arrière:Type:
Bras oscillant
U33B71F0.book Page 3 Wednesday, August 10, 2011 9:34 AM

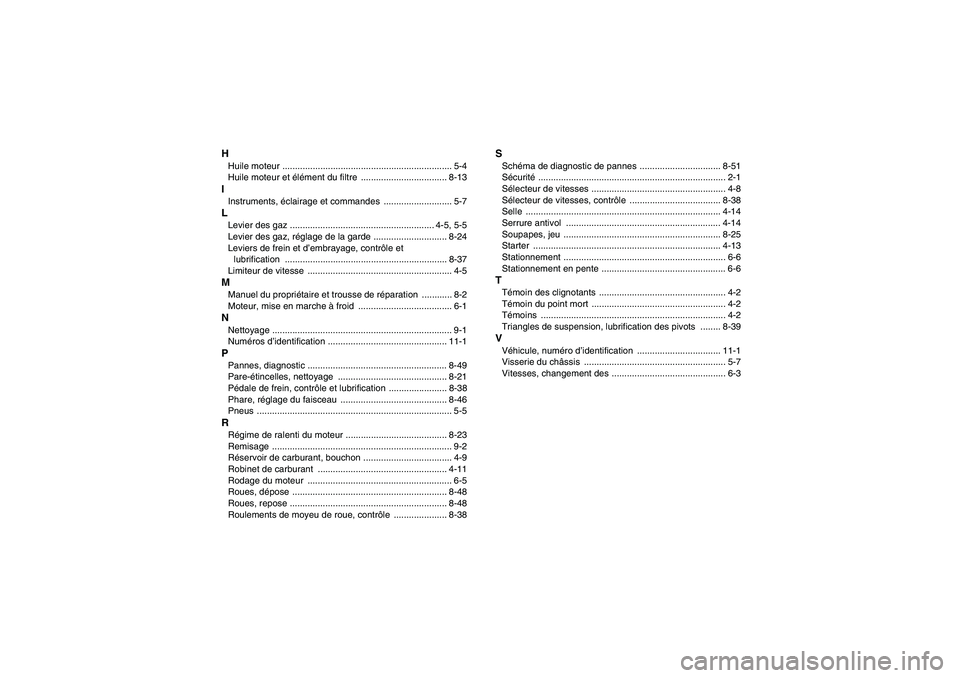

HHuile moteur ................................................................... 5-4
Huile moteur et élément du filtre .................................. 8-13IInstruments, éclairage et commandes ........................... 5-7LLevier des gaz ......................................................... 4-5, 5-5
Levier des gaz, réglage de la garde ............................. 8-24
Leviers de frein et d’embrayage, contrôle et
lubrification ................................................................ 8-37
Limiteur de vitesse ......................................................... 4-5MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-49
Pare-étincelles, nettoyage ........................................... 8-21
Pédale de frein, contrôle et lubrification ....................... 8-38
Phare, réglage du faisceau .......................................... 8-46
Pneus ............................................................................. 5-5RRégime de ralenti du moteur ........................................ 8-23
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-9
Robinet de carburant ................................................... 4-11
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-48
Roues, repose .............................................................. 8-48
Roulements de moyeu de roue, contrôle ..................... 8-38
SSchéma de diagnostic de pannes ................................ 8-51
Sécurité .......................................................................... 2-1
Sélecteur de vitesses ..................................................... 4-8
Sélecteur de vitesses, contrôle .................................... 8-38
Selle ............................................................................. 4-14
Serrure antivol ............................................................. 4-14
Soupapes, jeu .............................................................. 8-25
Starter .......................................................................... 4-13
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6TTémoin des clignotants .................................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins ......................................................................... 4-2
Triangles de suspension, lubrification des pivots ........ 8-39VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
Vitesses, changement des ............................................. 6-3
