2012 YAMAHA XENTER 125 Manuale duso (in Italian)

1
2
3
4
5
6
7
8
9
6-20
HAU1722A
MANUTENZIONE E REGOLAZIONI PERIODICHE
glia, controllare la scanalatura di indica-
zione usura. Se una pastiglia si è usurata
al punto che la scanalatura di indicazione
usura è quasi scomparsa, fare sostituire in
gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU22540
Ganasce del freno posteriore
1
2
1. Indicatore di usura
2. Linea del limite di usuraIl freno posteriore è provvisto di un indi-
catore d’usura, che consente di veri care
l’usura delle ganasce senza dover disas-
semblare il freno. Per controllare l’usura
delle ganasce, controllare la posizione
dell’indicatore d’usura mentre si aziona
il freno. Se una ganascia si è usurata al
punto che l’indicatore d’usura ha raggiunto
la tacca del limite d’usura, fare sostituire in
gruppo le ganasce dei freni da un conces-
HAU22380
Controllo delle pastiglie del fre-
no anteriore e delle ganasce del
freno posterioreSi deve veri care l’usura delle pastiglie del
freno anteriore e delle ganasce del freno
posteriore agli intervalli specificati nella
tabella della manutenzione periodica e lu-
bri cazione.
HAU22420
Pastiglie del freno anteriore
2
3
1
1. Scanalatura indicatore d’usura pastiglia fre-
no
2. Pastiglia freno
3. Disco frenoCiascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura
della pastiglia senza dover disassemblare
il freno. Per controllare l’usura della pasti-
(a)(b)
1
1. Dado di regolazione leva freno posteriore Per aumentare il gioco della leva del freno,
girare il dado di regolazione sulla piastra
ganascia freno in direzione (a). Per ridurre
il gioco della leva del freno, girare il dado
di regolazione in direzione (b).
HWA10650
AVVERTENZA
Se non si riesce ad ottenere una rego-
lazione corretta come descritto sopra,
af dare questa regolazione ad un con-
cessionario Yamaha.
53B-F8199-H0_CS.indd 6-2053B-F8199-H0_CS.indd 6-20
2011/11/01 12:33:072011/11/01 12:33:07
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-21
HAU1722A
MANUTENZIONE E REGOLAZIONI PERIODICHE
● Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni
di frenata.● Pulire il tappo di riempimento pri-
ma di rimuoverlo. Utilizzare solo
liquido dei freni DOT 4 proveniente
da un contenitore sigillato.● Utilizzare solo il liquido freni
prescritto secondo specifica; al-
trimenti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.● Rabboccare con lo stesso tipo
di liquido freni. L’aggiunta di un
liquido dei freni diverso da DOT 4
può causare una reazione chimica
nociva.● Evitare infiltrazioni d’acqua nel
serbatoio liquido freni durante il
rifornimento. L’acqua causa una
notevole riduzione del punto di
ebollizione del liquido e può pro-
vocare il “vapor lock”.
HCA17640
ATTENZIONEIl liquido freni può danneggiare le su-
perfici verniciate o le parti in plastica.
HAU32345
Controllo del livello liquido freni
1
1. Riferimento di livello min.Prima di utilizzare il mezzo, controllare
che il liquido dei freni sia al di sopra del ri-
ferimento livello min. Prima di controllare il
livello del liquido dei freni, assicurarsi che
la parte superiore del serbatoio sia in posi-
zione orizzontale. Rabboccare il liquido dei
freni, se necessario.Liquido freni prescritto secondo
speci ca:
DOT 4
HWA15990
AVVERTENZA
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni: sionario Yamaha.
53B-F8199-H0_CS.indd 6-2153B-F8199-H0_CS.indd 6-21
2011/11/01 12:33:072011/11/01 12:33:07
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-22
HAU1722A
MANUTENZIONE E REGOLAZIONI PERIODICHE
Pulire sempre immediatamente l’even-
tuale liquido versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminui-
sca gradualmente. Se il livello del liquido
freni è basso è possibile che le pastiglie
dei freni siano usurate e/o che vi sia una
perdita nel circuito freni; pertanto, assicu-
rarsi di controllare il livello d’usura delle
pastiglie dei freni e la presenza di perdite
nel circuito freni. Se il livello del liquido fre-
ni cala improvvisamente, fare controllare
il mezzo da un concessionario Yamaha
prima di continuare a utilizzarlo.
HAU22721
Sostituzione del liquido freniFare cambiare il liquido freni da un con-
cessionario Yamaha agli intervalli speci -
cati nella NOTA in fondo alla tabella della
manutenzione periodica e lubrificazione.
Inoltre fare sostituire i paraolio della pom-
pa freno e della pinza, come pure il tubo
freno agli intervalli elencati qui di seguito,
oppure se presentano danneggiamenti o
perdite.● Paraolio: Sostituire ogni due anni.● Tubo freno: Sostituire ogni quattro
anni.
HAU23095
Controllo e lubrificazione dei
caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di
comando e le condizioni dei cavi, e lubri-
care le estremità cavi, se necessario. Se
un cavo è danneggiato o non si muove
agevolmente, farlo controllare o sostitu-
ire da un concessionario Yamaha. AV-
VERTENZA! Eventuali danni al corpo
esterno dei cavi possono comportare
l’arrugginimento dei cavi all’interno e
interferire sul movimento dei cavi stes-
si. Se i cavi sono danneggiati, sostitu-
irli al più presto possibile per prevenire
condizioni di mancata sicurezza.
[HWA10711]
Lubri cante consigliato:
Lubrificante Yamaha per catene e
cavi o olio per motori
53B-F8199-H0_CS.indd 6-2253B-F8199-H0_CS.indd 6-22
2011/11/01 12:33:072011/11/01 12:33:07
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-23
HAU1722A
MANUTENZIONE E REGOLAZIONI PERIODICHE
HAU23192
Controllo e lubri cazione del ca-
valletto centrale
1
1. Cavalletto centralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto
centrale e lubri care, se necessario, i perni
di guida e le super ci di contatto metallo/
metallo.
HWA11301
AVVERTENZA
Se il cavalletto centrale non si alza e
non si abbassa agevolmente, farlo con-
trollare o riparare da un concessionario
Yamaha. Altrimenti il cavalletto centrale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
HAU23114
Controllo e lubrificazione della
manopola e del cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelera-
tore. Inoltre, si deve fare lubri care il cavo
da un concessionario Yamaha agli inter-
valli speci cati nella tabella di manutenzio-
ne periodica.
Il cavo acceleratore è equipaggiato con
una copertura in gomma. Accertarsi che
la copertura sia installata correttamente.
Anche se installata correttamente, la co-
pertura non protegge completamente il
cavo dall’eventuale penetrazione di acqua.
Pertanto, prestare attenzione a non versa-
re acqua direttamente sulla copertura o sul
cavo quando si lava il veicolo. Se il cavo
o la copertura si sporcano, pulirli con un
panno umido.
HAUT3570
Lubrificazione delle leve freno
anteriore e posteriore11. Leva freno posterioreI perni di guida delle leve freno anteriore
e posteriore devono essere lubrificati da
un concessionario Yamaha agli intervalli
speci cati nella tabella della manutenzione
periodica e lubri cazione.
53B-F8199-H0_CS.indd 6-2353B-F8199-H0_CS.indd 6-23
2011/11/01 12:33:072011/11/01 12:33:07
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-24
HAU1722A
MANUTENZIONE E REGOLAZIONI PERIODICHE
HCA10590
ATTENZIONESe la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o
riparare da un concessionario Yamaha.
HAU23272
Controllo della forcellaSi devono controllare le condizioni ed il
funzionamento della forcella come segue
agli intervalli speci cati nella tabella della
manutenzione periodica e lubri cazione.
Per controllare le condizioni
Controllare che i tubi di forza non presen-
tino graffi, danneggiamenti o eccessive
perdite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una super-
ficie piana e mantenerlo diritto. AV-
VERTENZA! Per evitare infortuni,
supportare fermamente il veicolo
in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per veri care se la for-
cella si comprime e si estende rego-
larmente.
Lubri cante consigliato:
Grasso a base di sapone di litio
53B-F8199-H0_CS.indd 6-2453B-F8199-H0_CS.indd 6-24
2011/11/01 12:33:072011/11/01 12:33:07
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-25
HAU1722A
MANUTENZIONE E REGOLAZIONI PERIODICHE
HAUT3760
Batteria
1
1. BatteriaQuesto modello è equipaggiato con una
batteria ricaricabile con valvola di sicurez-
za VRLA (Valve Regulated Lead Acid).
Non occorre controllare l’elettrolito o ag-
giungere acqua distillata. Tuttavia, occorre
controllare i collegamenti dei cavi batteria
e, se necessario, stringerli.
HWA10760
AVVERTENZA
● Il liquido della batteria è velenoso
e pericoloso, in quanto contiene
acido solforico che provoca ustio-
ni gravi. Evitare qualsiasi contatto
con la pelle, gli occhi o gli abiti e
proteggere sempre gli occhi quan-
HAU45511
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Per-
tanto si deve controllare il funzionamento
dello sterzo come segue agli intervalli
speci cati nella tabella della manutenzione
periodica e lubri cazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente
il veicolo in modo che non ci sia
pericolo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avan-
ti e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23291
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli speci cati
nella tabella della manutenzione periodica
e lubri cazione. Se c’è del gioco nel moz-
zo ruota, o se la ruota non gira agevol-
mente, fare controllare i cuscinetti ruote da
un concessionario Yamaha.
53B-F8199-H0_CS.indd 6-2553B-F8199-H0_CS.indd 6-25
2011/11/01 12:33:072011/11/01 12:33:07
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

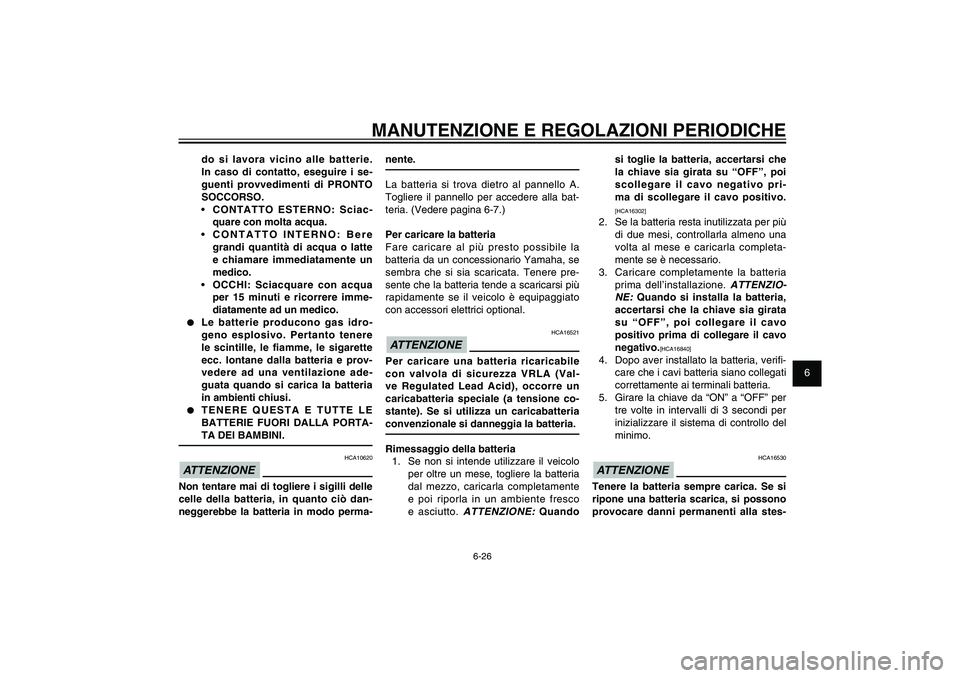

6-26
HAU1722A
MANUTENZIONE E REGOLAZIONI PERIODICHE
si toglie la batteria, accertarsi che
la chiave sia girata su “OFF”, poi
scollegare il cavo negativo pri-
ma di scollegare il cavo positivo.[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIO-
NE:
Quando si installa la batteria,
accertarsi che la chiave sia girata
su “OFF”, poi collegare il cavo
positivo prima di collegare il cavo
negativo.
[HCA16840]
4. Dopo aver installato la batteria, veri -
care che i cavi batteria siano collegati
correttamente ai terminali batteria.
5. Girare la chiave da “ON” a “OFF” per
tre volte in intervalli di 3 secondi per
inizializzare il sistema di controllo del
minimo.
HCA16530
ATTENZIONETenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stes-
nente.
La batteria si trova dietro al pannello A.
Togliere il pannello per accedere alla bat-
teria. (Vedere pagina 6-7.)
Per caricare la batteria
Fare caricare al più presto possibile la
batteria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere pre-
sente che la batteria tende a scaricarsi più
rapidamente se il veicolo è equipaggiato
con accessori elettrici optional.
HCA16521
ATTENZIONEPer caricare una batteria ricaricabile
con valvola di sicurezza VRLA (Val-
ve Regulated Lead Acid), occorre un
caricabatteria speciale (a tensione co-
stante). Se si utilizza un caricabatteria
convenzionale si danneggia la batteria.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente
e poi riporla in un ambiente fresco
e asciutto.
ATTENZIONE:
Quando
do si lavora vicino alle batterie.
In caso di contatto, eseguire i se-
guenti provvedimenti di PRONTO
SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte
e chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
● Le batterie producono gas idro-
geno esplosivo. Pertanto tenere
le scintille, le fiamme, le sigarette
ecc. lontane dalla batteria e prov-
vedere ad una ventilazione ade-
guata quando si carica la batteria
in ambienti chiusi.● TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
HCA10620
ATTENZIONENon tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
53B-F8199-H0_CS.indd 6-2653B-F8199-H0_CS.indd 6-26
2011/11/01 12:33:072011/11/01 12:33:07
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-27
HAU1722A
MANUTENZIONE E REGOLAZIONI PERIODICHE
1
1. Fusibile di riserva2. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
raggio superiore a quello consi-
gliato per evitare di provocare dan-
ni estesi all’impianto elettrico ed
eventualmente un incendio.
[HWA15131] HAUT3750
Sostituzione dei fusibili
1
1. Scatola fusibiliLa scatola fusibili si trova accanto al vano
batteria sotto al pannello A. (Vedere pagi-
na 6-7.)
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
sa.
53B-F8199-H0_CS.indd 6-2753B-F8199-H0_CS.indd 6-27
2011/11/01 12:33:072011/11/01 12:33:07
Process BlackProcess Black
