2012 YAMAHA XENTER 125 Betriebsanleitungen (in German)

1
2
3
4
5
6
7
8
9

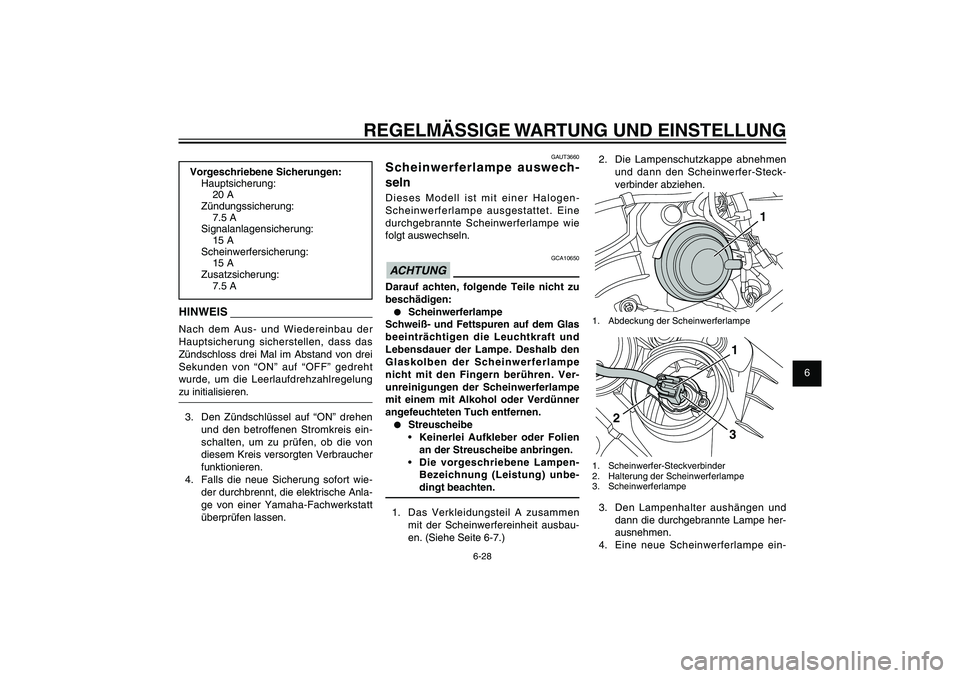

6-28
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAUT3660
Scheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe wie
folgt auswechseln.
GCA10650
ACHTUNGDarauf achten, folgende Teile nicht zu
beschädigen:● Scheinwerferlampe
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und
Lebensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Ver-
unreinigungen der Scheinwerferlampe
mit einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.● Streuscheibe
Keinerlei Aufkleber oder Folien
an der Streuscheibe anbringen.
Die vorgeschriebene Lampen-
Bezeichnung (Leistung) unbe-
dingt beachten.
1. Das Verkleidungsteil A zusammen
mit der Scheinwerfereinheit ausbau-
en. (Siehe Seite 6-7.)2. Die Lampenschutzkappe abnehmen
und dann den Scheinwerfer-Steck-
verbinder abziehen.
1
1. Abdeckung der Scheinwerferlampe
1
2
3
1. Scheinwerfer-Steckverbinder
2. Halterung der Scheinwerferlampe
3. Scheinwerferlampe3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe ein-
Vorgeschriebene Sicherungen:
Hauptsicherung:
20 A
Zündungssicherung:
7.5 A
Signalanlagensicherung:
15 A
Scheinwerfersicherung:
15 A
Zusatzsicherung:
7.5 AHINWEISNach dem Aus- und Wiedereinbau der
Hauptsicherung sicherstellen, dass das
Zündschloss drei Mal im Abstand von drei
Sekunden von “ON” auf “OFF” gedreht
wurde, um die Leerlaufdrehzahlregelung
zu initialisieren.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische Anla-
ge von einer Yamaha-Fachwerkstatt
überprüfen lassen.
53B-F8199-G0_CS.indd 6-2853B-F8199-G0_CS.indd 6-28
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-29
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAUT3650
Blinkerlampe vorn auswechselnEine durchgebrannte vordere Blinkerlam-
pe wie folgt auswechseln.
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1
1. Blinkerlampenfassung
setzen und mit dem Lampenhalter
sichern.
5. Den Steckverbinder anschließen und
dann die Lampenschutzkappe ein-
bauen.
6. Das Verkleidungsteil zusammen mit
der Scheinwerfereinheit einbauen.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24181
Rücklicht/Bremslicht
1
1. Rücklicht/BremslichtDieses Modell ist mit LED-Rücklicht/
Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
53B-F8199-G0_CS.indd 6-2953B-F8199-G0_CS.indd 6-29
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

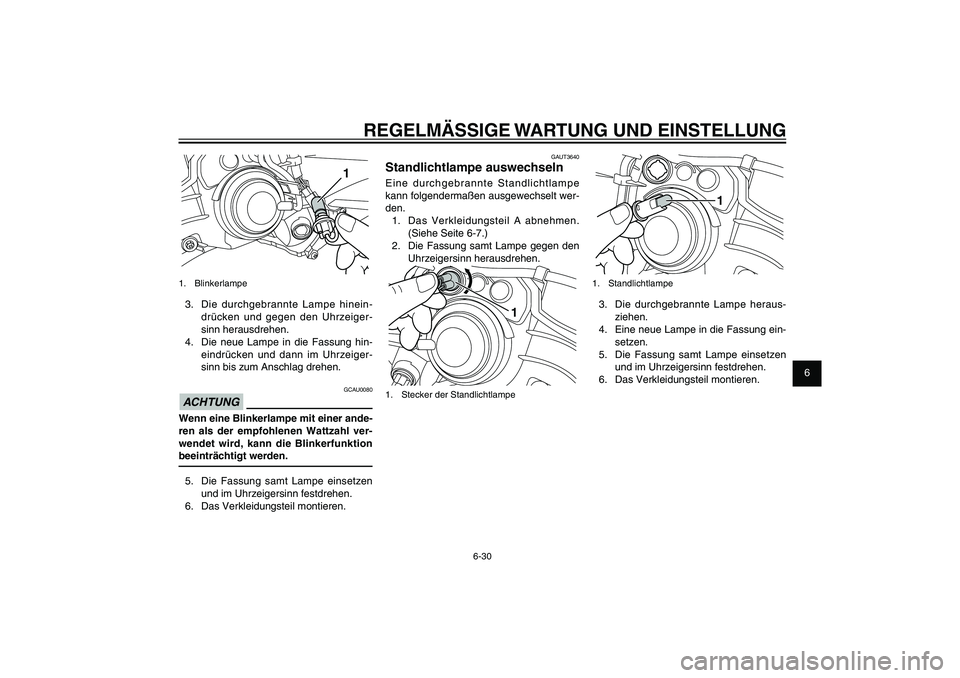

6-30
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAUT3640
Standlichtlampe auswechselnEine durchgebrannte Standlichtlampe
kann folgendermaßen ausgewechselt wer-
den.
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1
1. Stecker der Standlichtlampe
1
1. Standlichtlampe3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Das Verkleidungsteil montieren.
1
1. Blinkerlampe3. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
GCAU0080
ACHTUNGWenn eine Blinkerlampe mit einer ande-
ren als der empfohlenen Wattzahl ver-
wendet wird, kann die Blinkerfunktion
beeinträchtigt werden.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Das Verkleidungsteil montieren.
53B-F8199-G0_CS.indd 6-3053B-F8199-G0_CS.indd 6-30
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-31
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
4. Die Streuscheibe festschrauben.
ACHTUNG:
Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]
GAUT3670
Blinkerlampe hinten auswech-
seln1. Die Blinker-Streuscheibe abschrau-
ben.
1
1. Lampe des hinteren Blinkers2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
GCAU0080
ACHTUNGWenn eine Blinkerlampe mit einer ande-
ren als der empfohlenen Wattzahl ver-
wendet wird, kann die Blinkerfunktion
beeinträchtigt werden.
GAU24330
Kennzeichenbeleuchtung
1
1. KennzeichenbeleuchtungFalls die Kennzeichenbeleuchtung nicht
aufleuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
53B-F8199-G0_CS.indd 6-3153B-F8199-G0_CS.indd 6-31
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

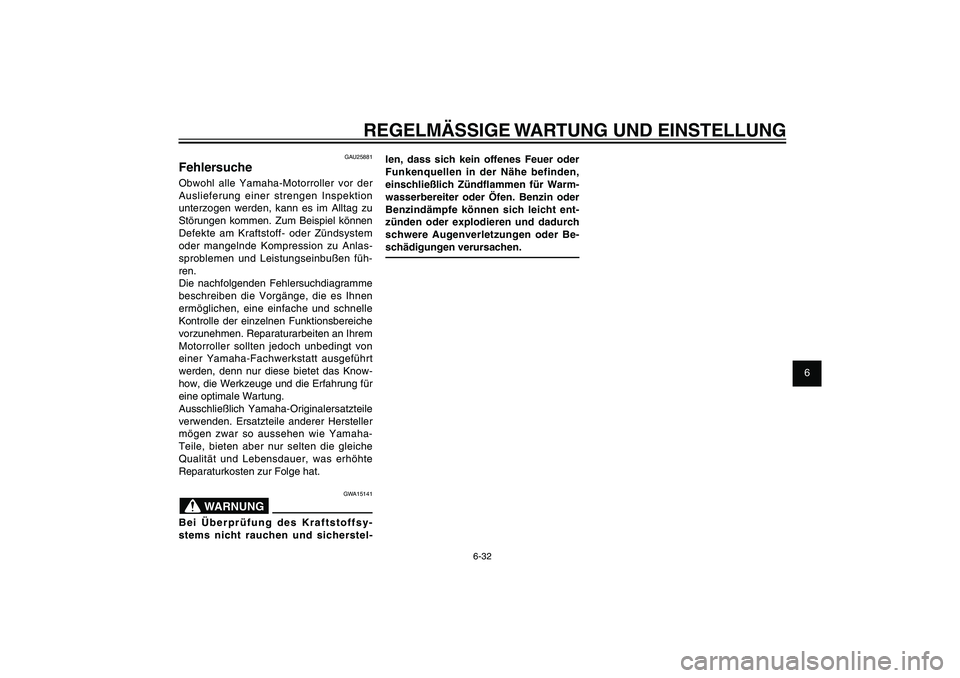

6-32
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
len, dass sich kein offenes Feuer oder
Funkenquellen in der Nähe befinden,
einschließlich Zünd ammen für Warm-
wasserbereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
GAU25881
FehlersucheObwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen füh-
ren.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von
einer Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
GWA15141
WARNUNG
Bei Überprüfung des Kraftstoffsy-
stems nicht rauchen und sicherstel-
53B-F8199-G0_CS.indd 6-3253B-F8199-G0_CS.indd 6-32
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-33
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU42704
FehlersuchdiagrammeStartprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.
TrockenFeucht
E-Starter betätigen.
Die Batterieanschlusse prufen und,
falls notig, die Batterie von einer
Yamaha-Fachwerkstatt aufladen lassen.Der Motor startet nicht. Das Fahrzeug
von einer Yamaha-Fachwerkstatt
prufen lassen. Das Fahrzeug von einer Yamaha-
Fachwerkstatt prufen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
53B-F8199-G0_CS.indd 6-3353B-F8199-G0_CS.indd 6-33
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

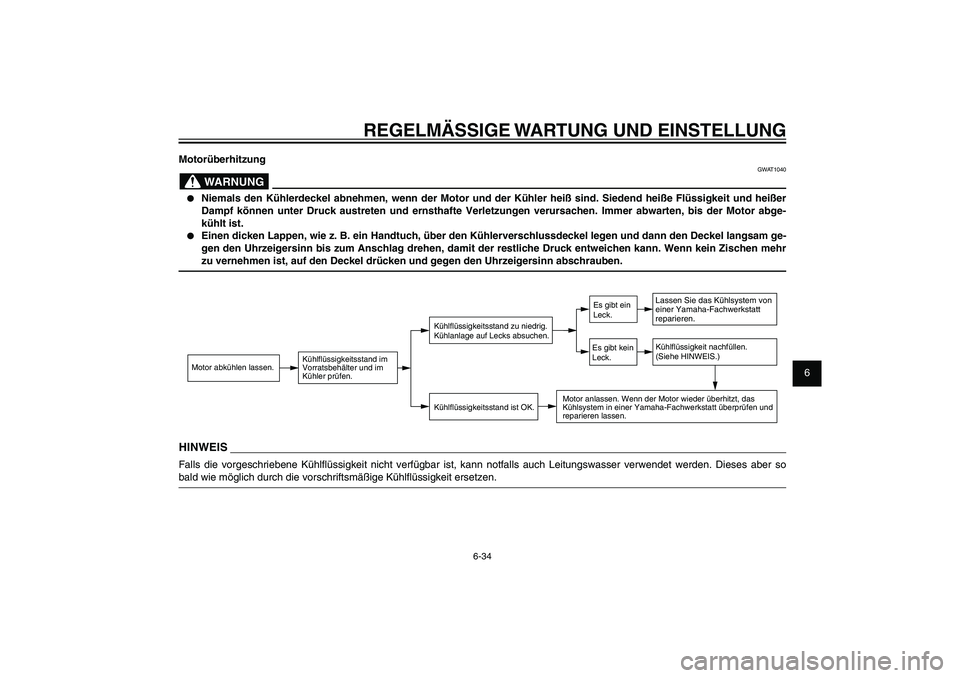

6-34
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
Motorüberhitzung
GWAT1040
WARNUNG
● Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abge-
kühlt ist.● Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam ge-
gen den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr
zu vernehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
HINWEISFalls die vorgeschriebene Kühl üssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so
bald wie möglich durch die vorschriftsmäßige Kühl üssigkeit ersetzen.
53B-F8199-G0_CS.indd 6-3453B-F8199-G0_CS.indd 6-34
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

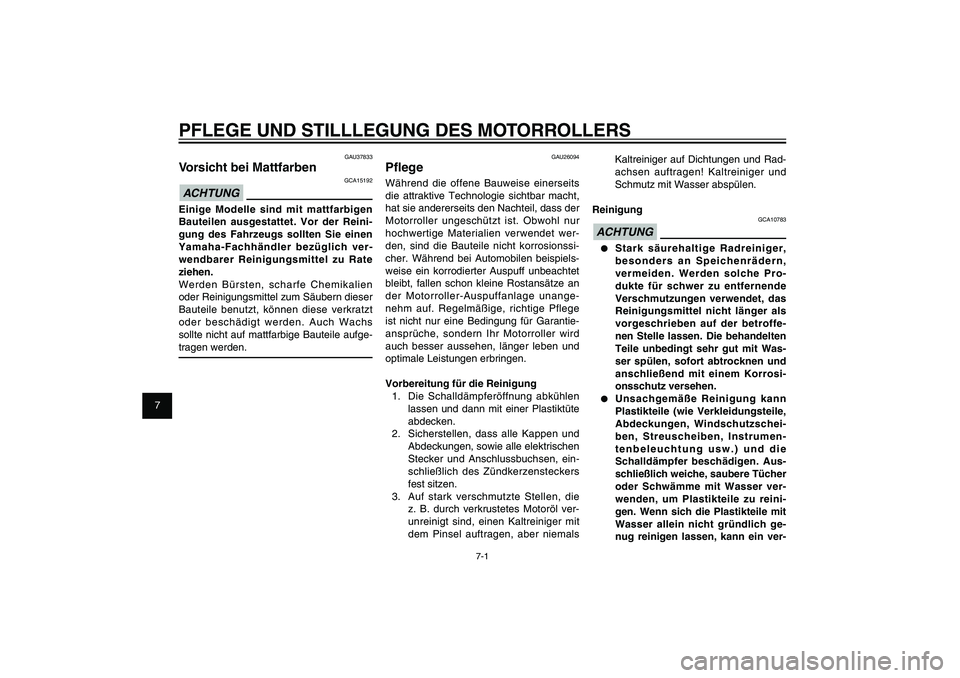

7-1
GAU25991
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
GAU26094
P egeWährend die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass der
Motorroller ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet wer-
den, sind die Bauteile nicht korrosionssi-
cher. Während bei Automobilen beispiels-
weise ein korrodierter Auspuff unbeachtet
bleibt, fallen schon kleine Rostansätze an
der Motorroller-Auspuffanlage unange-
nehm auf. Regelmäßige, richtige Pflege
ist nicht nur eine Bedingung für Garantie-
ansprüche, sondern Ihr Motorroller wird
auch besser aussehen, länger leben und
optimale Leistungen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, einen Kaltreiniger mit
dem Pinsel auftragen, aber niemals
Kaltreiniger auf Dichtungen und Rad-
achsen auftragen! Kaltreiniger und
Schmutz mit Wasser abspülen.
Reinigung
GCA10783
ACHTUNG● Stark säurehaltige Radreiniger,
besonders an Speichenrädern,
vermeiden. Werden solche Pro-
dukte für schwer zu entfernende
Verschmutzungen verwendet, das
Reinigungsmittel nicht länger als
vorgeschrieben auf der betroffe-
nen Stelle lassen. Die behandelten
Teile unbedingt sehr gut mit Was-
ser spülen, sofort abtrocknen und
anschließend mit einem Korrosi-
onsschutz versehen.● Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumen-
tenbeleuchtung usw.) und die
Schalldämpfer beschädigen. Aus-
schließlich weiche, saubere Tücher
oder Schwämme mit Wasser ver-
wenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gründlich ge-
nug reinigen lassen, kann ein ver-
GAU25991
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
GAU37833
Vorsicht bei Mattfarben
GCA15192
ACHTUNGEinige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate
ziehen.
Werden Bürsten, scharfe Chemikalien
oder Reinigungsmittel zum Säubern dieser
Bauteile benutzt, können diese verkratzt
oder beschädigt werden. Auch Wachs
sollte nicht auf mattfarbige Bauteile aufge-
tragen werden.
53B-F8199-G0_CS.indd 7-153B-F8199-G0_CS.indd 7-1
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black
