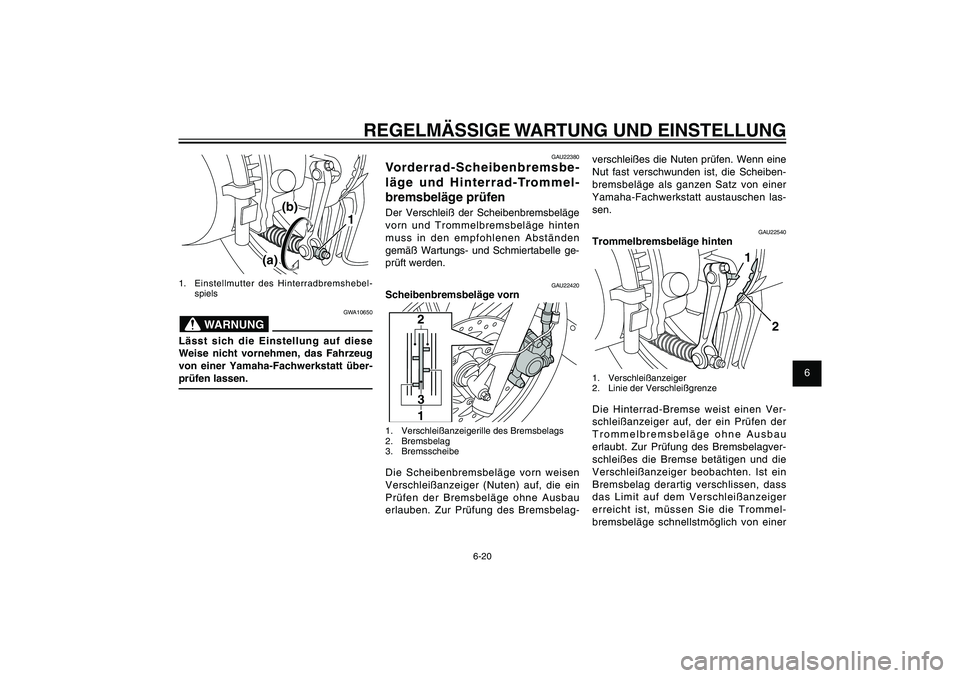

6-20
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
verschleißes die Nuten prüfen. Wenn eine
Nut fast verschwunden ist, die Scheiben-
bremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22540
Trommelbremsbeläge hinten
1
2
1. Verschleißanzeiger
2. Linie der VerschleißgrenzeDie Hinterrad-Bremse weist einen Ver-
schleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau
erlaubt. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Ist ein
Bremsbelag derartig verschlissen, dass
das Limit auf dem Verschleißanzeiger
erreicht ist, müssen Sie die Trommel-
bremsbeläge schnellstmöglich von einer
GAU22380
Vorderrad-Scheibenbremsbe-
läge und Hinterrad-Trommel-
bremsbeläge prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und Trommelbremsbeläge hinten
muss in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
GAU22420
Scheibenbremsbeläge vorn
2
3
1
1. Verschleißanzeigerille des Bremsbelags
2. Bremsbelag
3. BremsscheibeDie Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelag-
(a)(b)
1
1. Einstellmutter des Hinterradbremshebel-
spiels
GWA10650
WARNUNG
Lässt sich die Einstellung auf diese
Weise nicht vornehmen, das Fahrzeug
von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
53B-F8199-G0_CS.indd 6-2053B-F8199-G0_CS.indd 6-20
2011/11/01 13:05:372011/11/01 13:05:37
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

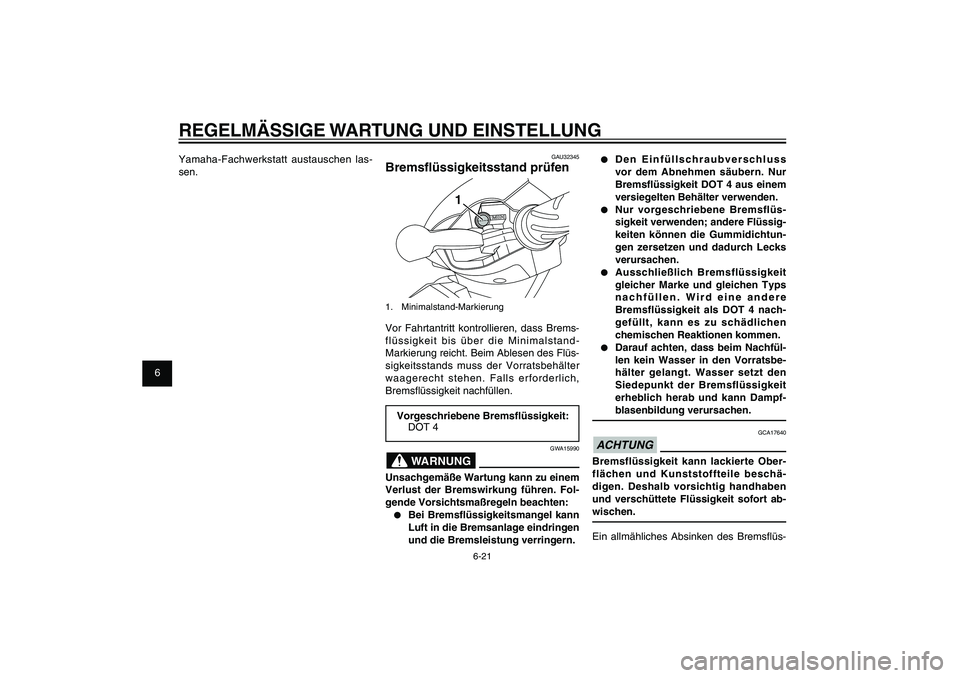

6-21
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
● Den Einfüllschraubverschluss
vor dem Abnehmen säubern. Nur
Brems üssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.● Nur vorgeschriebene Bremsflüs-
sigkeit verwenden; andere Flüssig-
keiten können die Gummidichtun-
gen zersetzen und dadurch Lecks
verursachen.● Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Wird eine andere
Bremsflüssigkeit als DOT 4 nach-
gefüllt, kann es zu schädlichen
chemischen Reaktionen kommen.● Darauf achten, dass beim Nachfül-
len kein Wasser in den Vorratsbe-
hälter gelangt. Wasser setzt den
Siedepunkt der Bremsflüssigkeit
erheblich herab und kann Dampf-
blasenbildung verursachen.
GCA17640
ACHTUNGBremsflüssigkeit kann lackierte Ober-
flächen und Kunststoffteile beschä-
digen. Deshalb vorsichtig handhaben
und verschüttete Flüssigkeit sofort ab-
wischen.
Ein allmähliches Absinken des Brems üs-
GAU32345
Brems üssigkeitsstand prüfen
1
1. Minimalstand-MarkierungVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-
Markierung reicht. Beim Ablesen des Flüs-
sigkeitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Brems üssigkeit nachfüllen.Vorgeschriebene Brems üssigkeit:
DOT 4
GWA15990
WARNUNG
Unsachgemäße Wartung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:● Bei Brems üssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern. Yamaha-Fachwerkstatt austauschen las-
sen.
53B-F8199-G0_CS.indd 6-2153B-F8199-G0_CS.indd 6-21
2011/11/01 13:05:372011/11/01 13:05:37
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-22
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
riger Brems üssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssy-
stem vorhanden ist; daher auf jeden Fall
die Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Bei
plötzlichem Absinken des Bremsflüssig-
keitsstandes die Bremsanlage vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22721
Brems üssigkeit wechselnDie Brems üssigkeit sollte in den empfoh-
lenen Abständen gemäß dem HINWEIS
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt gewech-
selt werden. Zusätzlich sollten die Öldich-
tungen des Hauptbremszylinders und der
Bremssättel, sowie der Bremsschläuche
in den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschä-
digt oder undicht sind.● Öldichtungen: Alle zwei Jahre erneu-
ern.● Bremsschlauch: Alle vier Jahre er-
neuern.
GAU23095
Bowdenzüge prüfen und
schmierenDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden
ggf. geschmiert werden. Ist ein Bowden-
zug beschädigt oder funktioniert er nicht
reibungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschädigungen der
Seilzugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]
Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzug-
schmiermittel oder Motoröl
53B-F8199-G0_CS.indd 6-2253B-F8199-G0_CS.indd 6-22
2011/11/01 13:05:372011/11/01 13:05:37
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-23
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU23192
Hauptständer prüfen und
schmieren
1
1.HauptständerVor jeder Fahrt und in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle prüfen, ob sich der Haupt-
ständer leicht ein- und ausklappen lässt
und ggf. den Klappmechanismus schmie-
ren.
GWA11301
WARNUNG
Falls der Hauptständer nicht reibungs-
los ein- und ausgeklappt werden kann,
lassen Sie Ihn von einer Yamaha-Fach-
werkstatt kontrollieren oder reparieren.
Andernfalls könnte der Hauptständer
den Boden berühren und den Fahrer
ablenken, was zu einem möglichen
GAU23114
Gasdrehgriff und Gaszug kon-
trollieren und schmierenVor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden. Zu-
sätzlich sollte der Gaszug in einer
Yamaha-Fachwerkstatt gemäß den in
der Wartungs- und Schmiertabelle vorge-
schriebenen Abständen geschmiert wer-
den.
Der Gaszug ist mit einer Gummiabdek-
kung ausgestattet. Sicherstellen, dass
die Abdeckung sicher eingebaut ist. Auch
wenn die Abdeckung korrekt eingebaut ist,
schützt sie den Seilzug nicht vollständig
vor dem Eindringen von Wasser. Daher
bei der Reinigung des Fahrzeugs darauf
achten, dass kein Wasser direkt auf die
Abdeckung oder den Seilzug gegossen
wird. Bei Verschmutzung den Seilzug oder
die Abdeckung mit einem feuchten Tuch
sauberwischen.
GAUT3570
Handbremshebel der Vorder-
und Hinterradbremse schmierenHandbremshebel, schmieren11. Handbremshebel (Hinterradbremse)Die Drehpunkte des Vorderrad- und
Hinterrad-Bremshebels sollten in den
empfohlenen Abständen in einer Yamaha-
Fachwerkstatt gemäß Wartungs- und
Schmiertabelle geschmiert werden.
53B-F8199-G0_CS.indd 6-2353B-F8199-G0_CS.indd 6-23
2011/11/01 13:05:372011/11/01 13:05:37
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

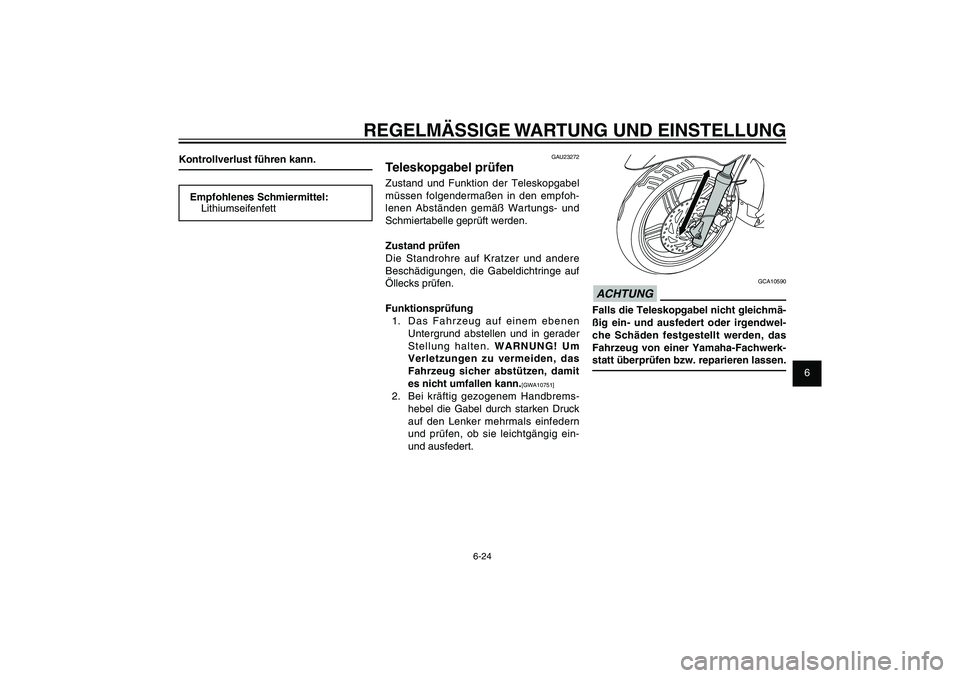

6-24
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GCA10590
ACHTUNGFalls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23272
Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
Kontrollverlust führen kann.Empfohlenes Schmiermittel:
Lithiumseifenfett
53B-F8199-G0_CS.indd 6-2453B-F8199-G0_CS.indd 6-24
2011/11/01 13:05:372011/11/01 13:05:37
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

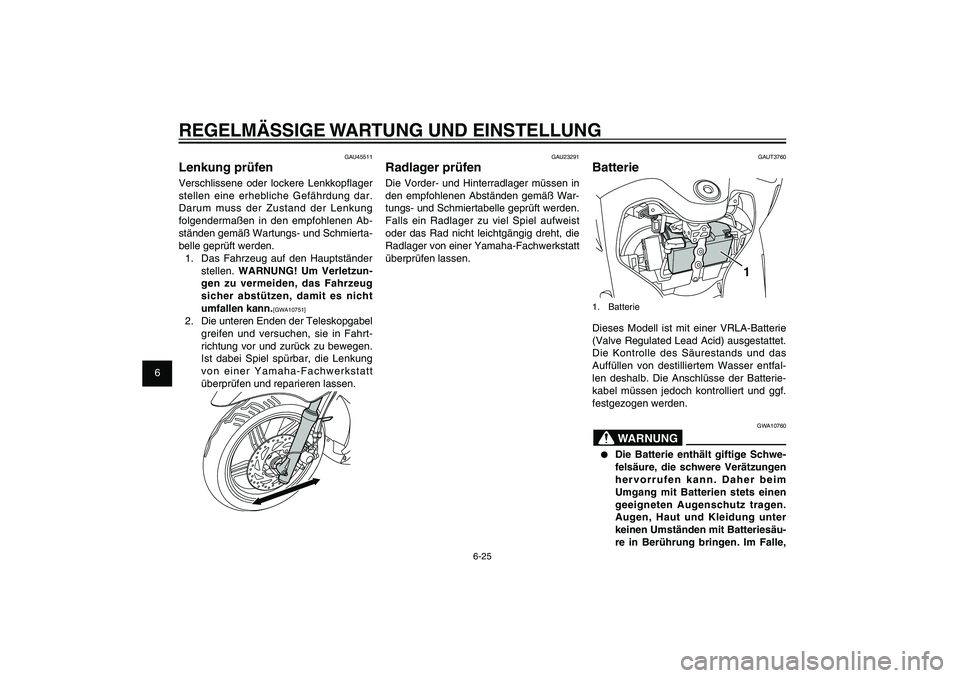

6-25
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAUT3760
Batterie
1
1. BatterieDieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfal-
len deshalb. Die Anschlüsse der Batterie-
kabel müssen jedoch kontrolliert und ggf.
festgezogen werden.
GWA10760
WARNUNG
● Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
GAU45511
Lenkung prüfenVerschlissene oder lockere Lenkkop ager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung
folgendermaßen in den empfohlenen Ab-
ständen gemäß Wartungs- und Schmierta-
belle geprüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug
sicher abstützen, damit es nicht
umfallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
53B-F8199-G0_CS.indd 6-2553B-F8199-G0_CS.indd 6-25
2011/11/01 13:05:372011/11/01 13:05:37
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-26
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
auf “OFF” gedreht wurde, dann zu-
erst das Minuskabel und anschlie-
ßend das Pluskabel abnehmen.[GCA16302]
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal im
Monat den Ladezustand der Batterie
überprüfen und ggf. au aden.
3. Die Batterie vollständig au aden, be-
vor sie eingebaut wird.
ACHTUNG:

Beim Einbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Pluskabel und anschließend
das Minuskabel anschließen.
[GCA16840]
4. Nach dem Einbau der Batterie sicher-
stellen, dass die Batteriekabel richtig
an die Batterieklemmen angeschlos-
sen sind.
5. Den Schlüssel drei Mal im Abstand
von drei Sekunden von “ON” auf
“OFF” drehen, um die Leerlaufdreh-
zahlregelung zu initialisieren.
GCA16530
ACHTUNGDie Batterie immer in aufgeladenem
Zustand halten. Die Lagerung einer
entladenen Batterie kann die Batterie
Die Batterie befindet sich hinter der Ab-
deckung A. Das Abnehmen der Abdek-
kung verschafft Zugang zur Batterie. (Sie-
he Seite 6-7.)
Batterie au aden
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausge-
stattet ist.
GCA16521
ACHTUNGZum Laden der VRLA-Batterie (Valve
Regulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Scha-
den.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, au aden und an einem kühlen
und trockenen Ort lagern.
ACH-
TUNG:
Beim Ausbau der Batterie
darauf achten, dass der Schlüssel
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
● Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Da-
her Funken, offene Flammen,
brennende Zigaretten und andere
Feuerquellen von der Batterie fern
halten. Beim Laden der Batterie in
geschlossenen Räumen für ausrei-
chende Belüftung sorgen.● DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
GCA10620
ACHTUNGUnter keinen Umständen die Zellver-
schlusskappen entfernen, da dies die
Batterie ernsthaft beschädigen würde.
53B-F8199-G0_CS.indd 6-2653B-F8199-G0_CS.indd 6-26
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-27
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
1
1. Spare fuse2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und
einen möglichen Brand zu vermei-
den.
[GWA15131] GAUT3750
Sicherungen wechseln
1
1. SicherungskastenDer Sicherungskasten be ndet sich neben
dem Batteriegehäuse unter der Abdek-
kung A. (Siehe Seite 6-7.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
dauerhaft beschädigen.
53B-F8199-G0_CS.indd 6-2753B-F8199-G0_CS.indd 6-27
2011/11/01 13:05:382011/11/01 13:05:38
Process BlackProcess Black
