BESCHREIBUNG
3-1
3
GAU10410

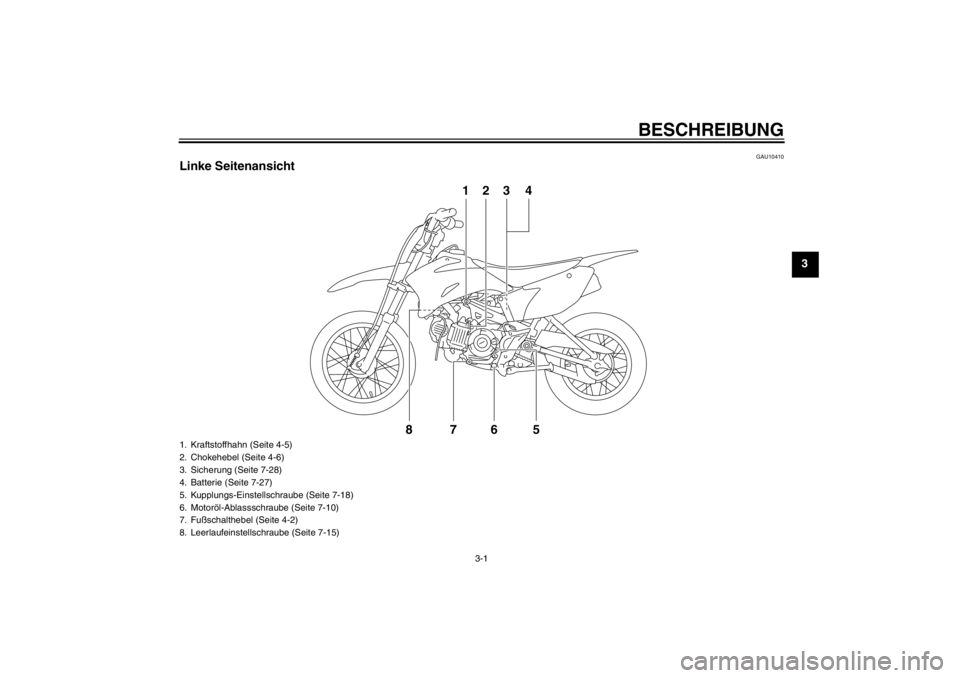

Linke Seitenansicht
678
123 4
5
1. Kraftstoffhahn (Seite 4-5)
2. Chokehebel (Seite 4-6)
3. Sicherung (Seite 7-28)
4. Batterie (Seite 7-27)
5. Kupplungs-Einstellschraube (Seite 7-18)
6. Motor
öl-Ablassschraube (Seite 7-10)
7. Fuß schalthebel (Seite 4-2)
8. Leerlaufeinstellschraube (Seite 7-15)
U5B684G0.book Page 1 Monday, June 13, 2011 2:13 PM

BESCHREIBUNG
3-2
3
GAU10420

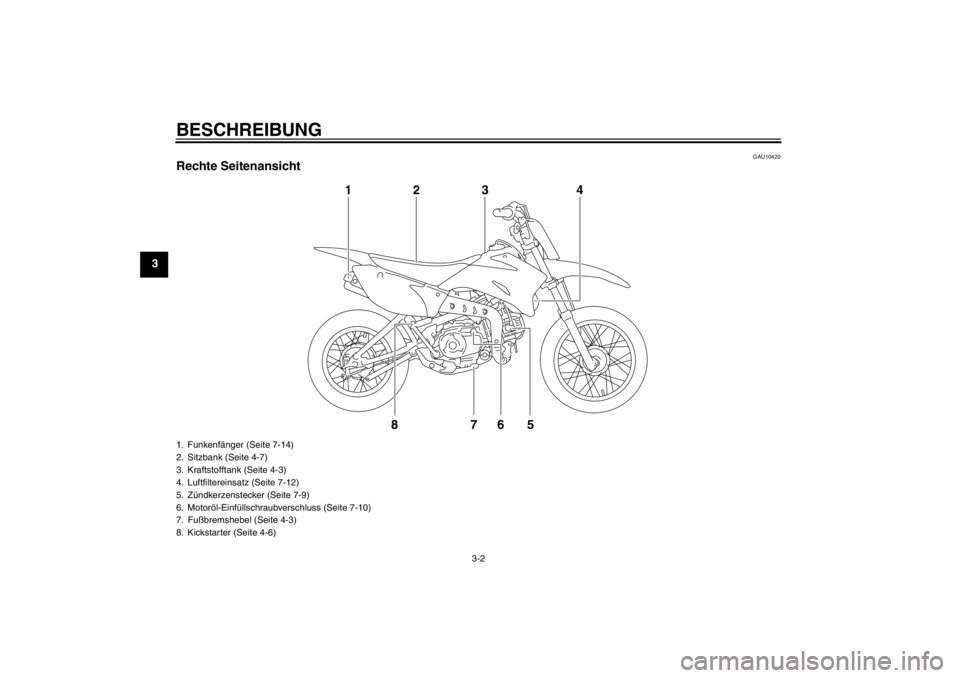

Rechte Seitenansicht
12 3 485 7
6
1. Funkenfänger (Seite 7-14)
2. Sitzbank (Seite 4-7)
3. Kraftstofftank (Seite 4-3)
4. Luftfiltereinsatz (Seite 7-12)
5. Z ündkerzenstecker (Seite 7-9)
6. Motor öl-Einf üllschraubverschluss (Seite 7-10)
7. Fuß bremshebel (Seite 4-3)
8. Kickstarter (Seite 4-6)U5B684G0.book Page 2 Monday, June 13, 2011 2:13 PM

BESCHREIBUNG
3-3
3
GAU10430

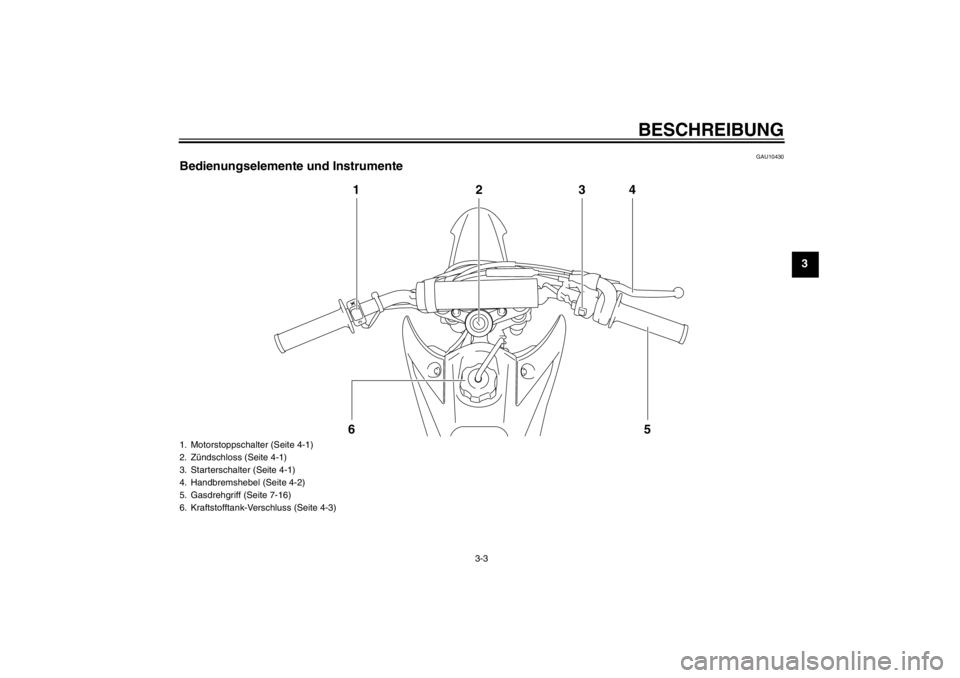

Bedienungselemente und Instrumente
1234
5
6
1. Motorstoppschalter (Seite 4-1)
2. Z ündschloss (Seite 4-1)
3. Starterschalter (Seite 4-1)
4. Handbremshebel (Seite 4-2)
5. Gasdrehgriff (Seite 7-16)
6. Kraftstofftank-Verschluss (Seite 4-3)
U5B684G0.book Page 3 Monday, June 13, 2011 2:13 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-1
4
GAU40340

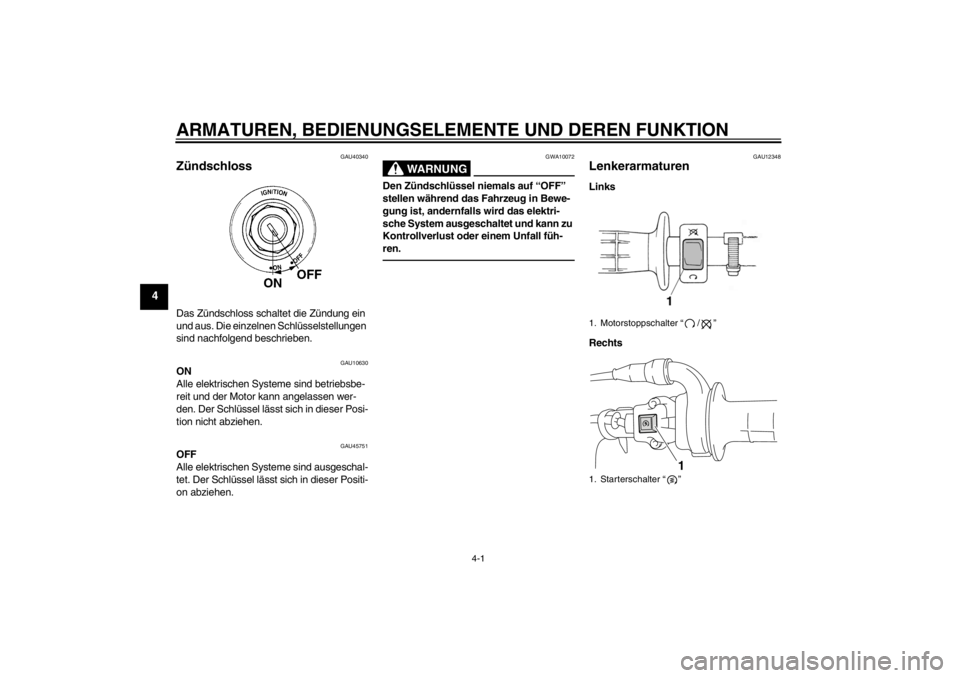

Zündschloss Das Z ündschloss schaltet die Zü ndung ein
und aus. Die einzelnen Schlü sselstellungen
sind nachfolgend beschrieben.
GAU10630
ON
Alle elektrischen Systeme sind betriebsbe-
reit und der Motor kann angelassen wer-
den. Der Schlü ssel lässt sich in dieser Posi-
tion nicht abziehen.
GAU45751
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schl üssel l ässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10072
Den Z ündschl üssel niemals auf “OFF ”
stellen w ährend das Fahrzeug in Bewe-
gung ist, andernfalls wird das elektri-
sche System ausgeschaltet und kann zu
Kontrollverlust oder einem Unfall f üh-
ren.
GAU12348
Lenkerarmaturen Links
Rechts1. Motorstoppschalter “/”
1. Starterschalter “”
1
U5B684G0.book Page 1 Monday, June 13, 2011 2:13 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-2
4
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter
auf “” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug st ürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
bet ätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 6-1.
GAU39851
Fuß schalthebel Dieses Motorrad ist mit einem 4-Gang-Ge-
triebe mit st ändig im Eingriff stehenden
Gangr ädern ausgestattet. Der Fu ßschalt-
hebel befindet sich auf der linken Seite des
Motors. Der Leerlauf befindet sich in der un-
tersten Stellung.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Bet ätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.

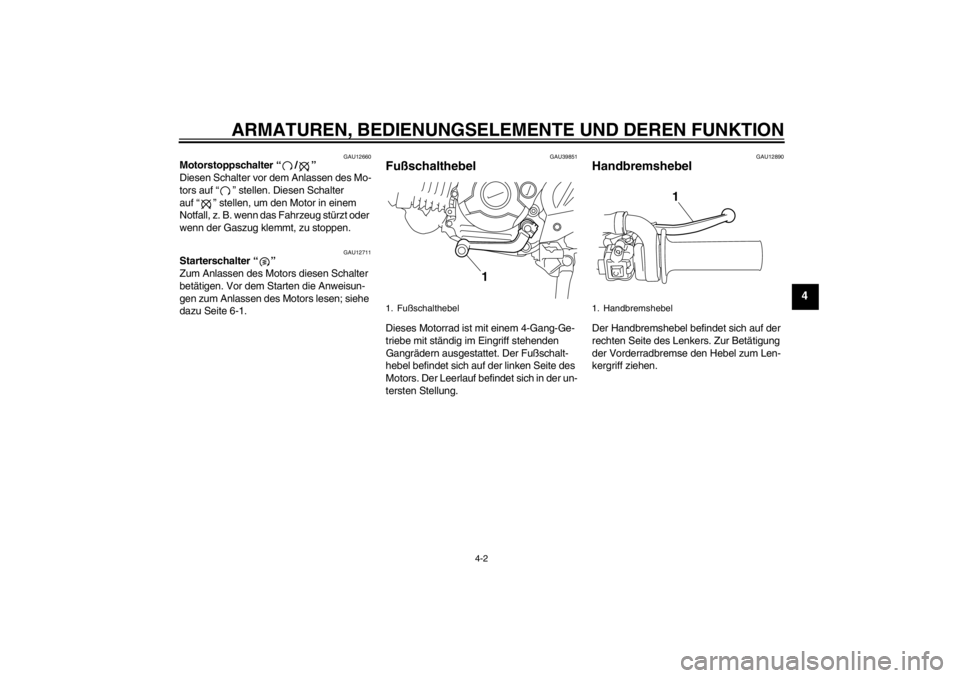

1. Fuß schalthebel
1
1. Handbremshebel
1
U5B684G0.book Page 2 Monday, June 13, 2011 2:13 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-3
4
GAU12941
Fußbremshebel Der Fu ßbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Bet äti-
gung der Hinterradbremse den Fu ßbrems-
hebel niederdr ücken.
GAU13182
Tankverschluss Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schlie ßen den Tankverschluss in die
Tank öffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13212
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzind ämpfe sind extrem
leicht entz ündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal- ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. W ährend des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zü nd-
quellen in der N ähe befinden, ein-
schlie ßlich Z ündflammen f ür
Warmwasserbereiter oder Wä sche-
trockner.
2. Den Kraftstofftank nicht ü berfüllen. Mit
dem Betanken aufh ören, wenn der
Kraftstoff den unteren Rand des Ein-
f ü llstutzens erreicht hat. Da sich der
Kraftstoff bei Erw ärmung ausdehnt,
kann bei hei ßem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.

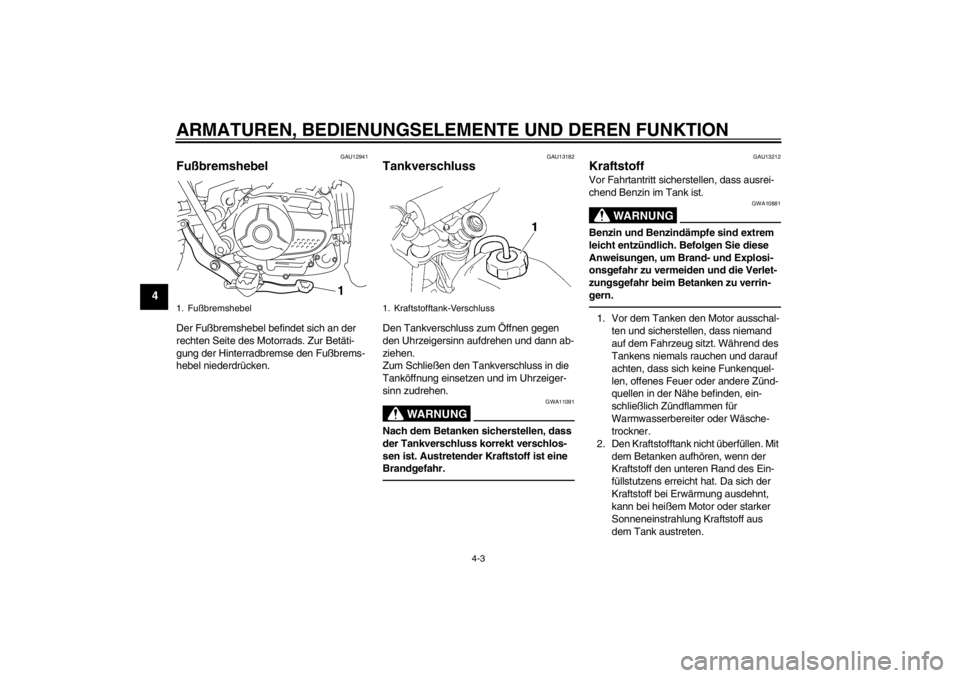

1. Fuß bremshebel
1
1. Kraftstofftank-Verschluss
U5B684G0.book Page 3 Monday, June 13, 2011 2:13 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-4
4
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberfl ächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tö dliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine gr ößere Menge an Benzind ämpfen
eingeatmet oder etwas Benzin in Ihre Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsst
ü-
cke wechseln.
GAU50250
ACHTUNG
GCA11400
Ausschlie ßlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Sch äden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha Motor wurde f ür den Betrieb mit
bleifreiem Normalbenzin mit einer Oktan-
zahl von mindestens 86 [(R+M)/2] oder mit
einer Research-Oktanzahl von mindestens
91 entwickelt. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie Super blei-
frei. Die Verwendung von bleifreiem Benzin
verl ängert die Lebensdauer der Zü ndker-
ze(n) und reduziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Ä thanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
ü berschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem besch ädigen oder die
Fahrzeugleistung beeintr ächtigen kann.

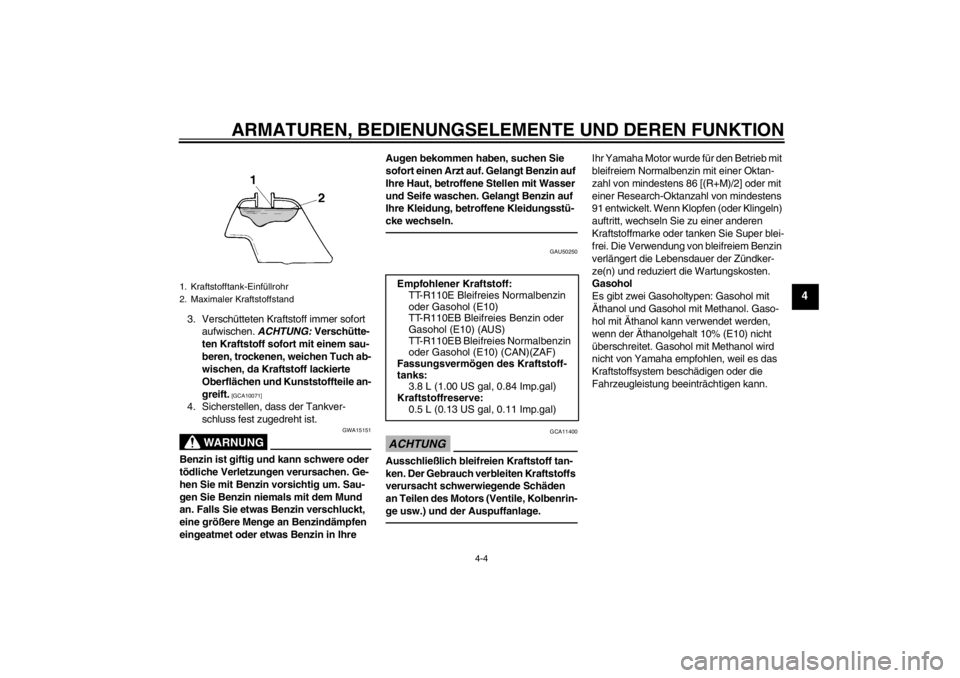

1. Kraftstofftank-Einf üllrohr
2. Maximaler Kraftstoffstand
Empfohlener Kraftstoff: TT-R110E Bleifreies Normalbenzin
oder Gasohol (E10)
TT-R110EB Bleifreies Benzin oder
Gasohol (E10) (AUS)
TT-R110EB Bleifreies Normalbenzin
oder Gasohol (E10) (CAN)(ZAF)
Fassungsvermö gen des Kraftstoff-
tanks: 3.8 L (1.00 US gal, 0.84 Imp.gal)
Kraftstoffreserve: 0.5 L (0.13 US gal, 0.11 Imp.gal)
U5B684G0.book Page 4 Monday, June 13, 2011 2:13 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-5
4
GAU13412
Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss pr üfen.


Den Kraftstofftank-Bel üftungs-
schlauch auf Risse und Sch äden pr ü-
fen, ggf. erneuern.


Sicherstellen, dass der Kraftstofftank-
Bel üftungsschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU13561
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist drei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff flie ßen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht l äuft. ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgef
ührt.
RES

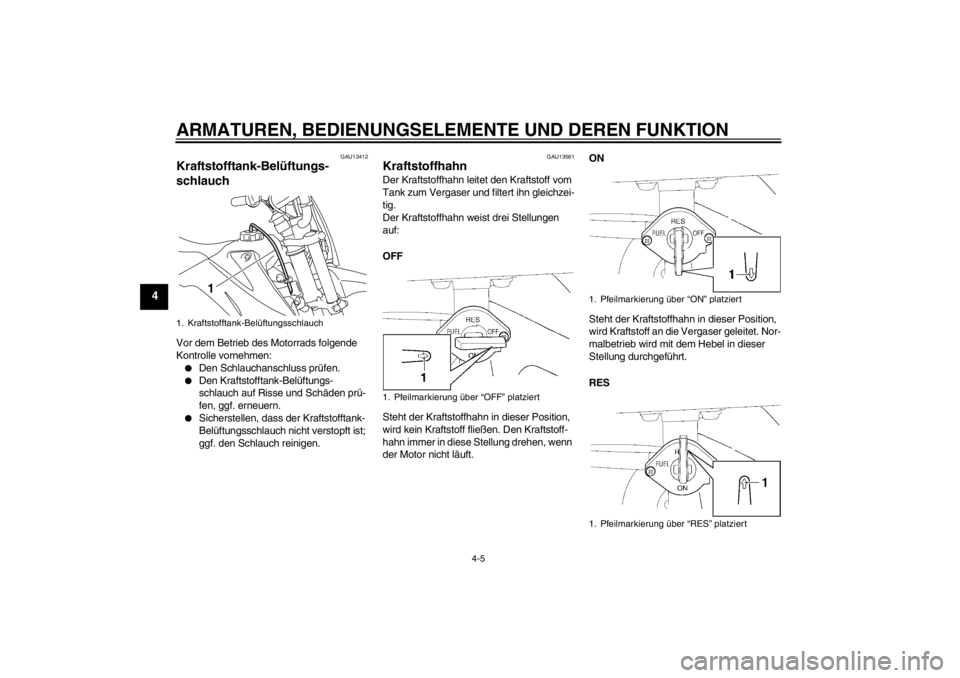

1. Kraftstofftank-Belü ftungsschlauch
1
1. Pfeilmarkierung über “OFF” platziert
1. Pfeilmarkierung über “ON ” platziert
1. Pfeilmarkierung über “RES ” platziert
