INHALT
LAGE DER WICHTIGEN
AUFKLEBER ..................................... 1-1
SICHERHEITSINFORMATIONEN ....2-1
BESCHREIBUNG .............................. 3-1
Linke Seitenansicht ......................... 3-1
Rechte Seitenansicht ......................3-2
Bedienungselemente und Instrumente .................................. 3-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION ............................ 4-1
Z ündschloss ................................... 4-1
Lenkerarmaturen ............................ 4-1
Fu ßschalthebel ............................... 4-2
Handbremshebel ............................ 4-2
Fu ßbremshebel .............................. 4-3
Tankverschluss .............................. 4-3
Kraftstoff ......................................... 4-3
Kraftstofftank- Bel üftungsschlauch .....................4-5
Kraftstoffhahn .................................4-5
Chokehebel .................................... 4-6
Kickstarter ......................................4-6
Sitzbank .......................................... 4-7
Federbein ....................................... 4-7
Seitenst änder .................................4-8
Anlasssperrschalter-System ........... 4-8 ZU IHRER SICHERHEIT
–
ROUTINEKONTROLLE VOR
FAHRTBEGINN ................................. 5-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 6-1 Starten und Warmfahren eines kalten Motors .............................. 6-1
Anlassen eines warm gelaufenen Motors ........................................ 6-2
Schalten ......................................... 6-2
Einfahrvorschriften ......................... 6-3
Parken ........................................... 6-4
REGELM ÄSSIGE WARTUNG UND
EINSTELLUNG .................................. 7-1
Bordwerkzeug ................................ 7-2
Tabelle f ür regelm äßige Wartung
des Abgas-Kontrollsystems ........ 7-3
Allgemeine Wartungs- und
Schmiertabelle ............................ 7-5
Abdeckungen abnehmen und montieren ................................... 7-8
Z ündkerze pr üfen ........................... 7-9
Motor öl ......................................... 7-10
Luftfiltereinsatz reinigen ............... 7-12
Reinigung des Funkenf ängers ..... 7-14
Vergaser einstellen ...................... 7-15
Leerlaufdrehzahl einstellen .......... 7-15
Spiel des Gasdrehgriffs pr üfen .... 7-16
Ventilspiel .................................... 7-16 Reifen ........................................... 7-16
Speichenr
äder .............................. 7-18
Kupplungsspiel einstellen ............. 7-18
Handbremshebel-Spiel einstellen ................................... 7-19
Spiel des Fu ßbremshebels
einstellen ................................... 7-20
Fu ßschalthebel pr üfen ................. 7-20
Trommelbremsbel äge des
Vorder- und Hinterrads
pr üfen ........................................ 7-21
Antriebsketten-Durchhang ........... 7-21
Antriebskette s äubern und
schmieren ................................. 7-23
Bowdenz üge pr üfen und
schmieren ................................. 7-24
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 7-24
Handbremshebel kontrollieren und schmieren .......................... 7-24
Fu ßbremshebel pr üfen und
schmieren ................................. 7-25
Seitenst änder pr üfen und
schmieren ................................. 7-25
Schwingen-Drehpunkte schmieren ................................. 7-25
Teleskopgabel pr üfen ................... 7-26
Lenkung pr üfen ............................ 7-26
Radlager pr üfen ........................... 7-27
Batterie ......................................... 7-27
Sicherung wechseln ..................... 7-28
U5B684G0.book Page 1 Monday, June 13, 2011 2:13 PM

INHALTMotorrad aufbocken ......................7-29
Vorderrad ......................................7-30
Hinterrad .......................................7-31
Fehlersuche ..................................7-33
Fehlersuchdiagramm ....................7-34
PFLEGE UND STILLLEGUNG DES
MOTORRADS ....................................8-1
Vorsicht bei Mattfarben ...................8-1
Pflege .............................................8-1
Abstellen .........................................8-3
TECHNISCHE DATEN ......................9-1
KUNDENINFORMATION .................10-1
Identifizierungsnummern ..............10-1
U5B684G0.book Page 2 Monday, June 13, 2011 2:13 PM

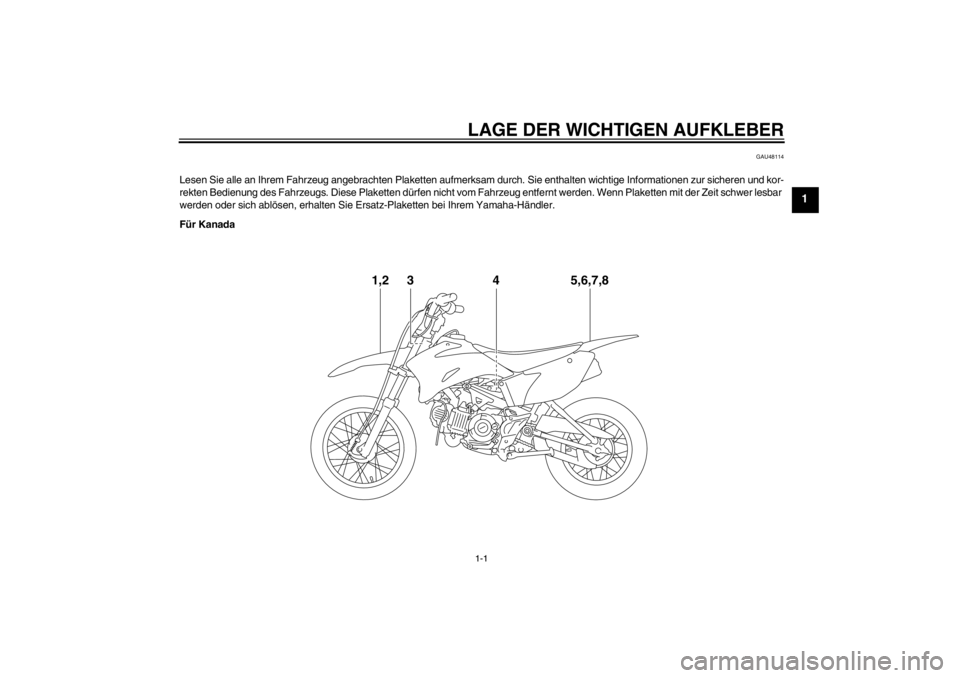

LAGE DER WICHTIGEN AUFKLEBER1-1
1
GAU48114
Lesen Sie alle an Ihrem Fahrzeug angebrachten Plaketten aufmerksam durch. Sie enthalten wichtige Informationen zur sicheren und kor-
rekten Bedienung des Fahrzeugs. Diese Plaketten d ürfen nicht vom Fahrzeug entfernt werden. Wenn Plaketten mit der Zeit schwer lesbar
werden oder sich abl ösen, erhalten Sie Ersatz-Plaketten bei Ihrem Yamaha-H ändler.
F ür Kanada
1,2
3
5,6,7,8
4
U5B684G0.book Page 1 Monday, June 13, 2011 2:13 PM

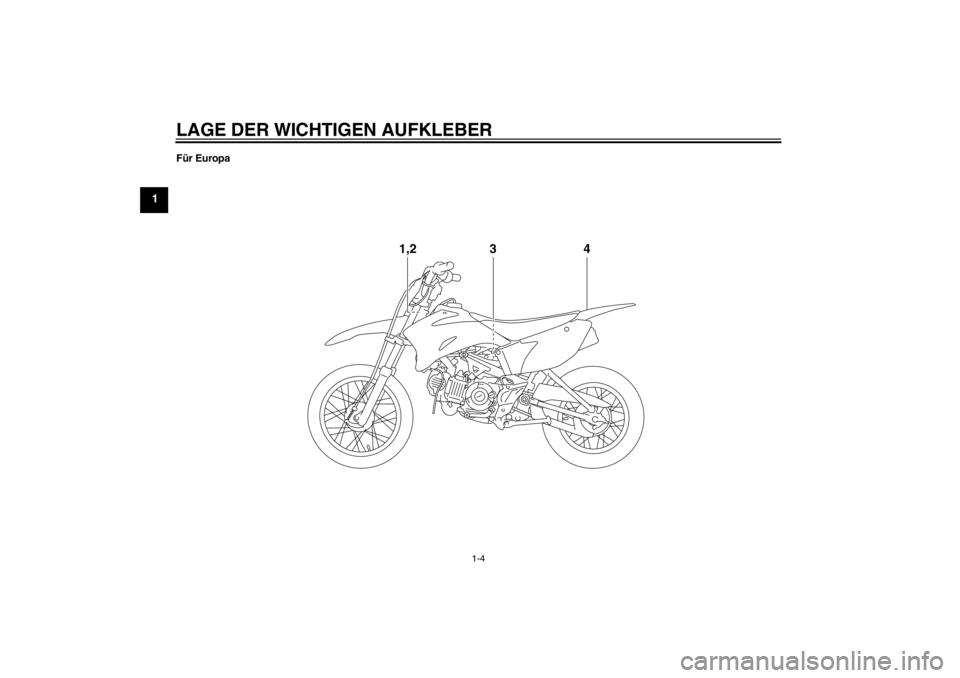

LAGE DER WICHTIGEN AUFKLEBER
1-2
1
Für Kanada
CMVSSCANADANSVAC
TRANSPORT
506
2
4
1
3
Cold tire normal pressure should be set as
follows.FRONT : 100kPa, {1.00kgf/cm
2}, 15psi
REAR : 100kPa, {1.00kgf/cm2}, 15psi
3RV-21668-A0
TIRE INFORMATION
La pression des pneus à froid doit normalement
être réglée comme suit.
AVANT : 100kPa, {1.00kgf/cm
2}, 15psi
ARRIERE
: 100kPa, {1.00kgf/cm
2}, 15psi
3RV-21668-B0
INFORMATION SUR LES PNEUS
U5B684G0.book Page 2 Monday, June 13, 2011 2:13 PM

LAGE DER WICHTIGEN AUFKLEBER1-3
1
Für Kanada
3JK-82377-00
This spark ignition system meets all requirements
of the Canadian Interference Causing Equipment
Regulations.
Ce systè me d’allumage par é tincelle de véhicule
respecte toutes les exigences du R èglement sur le
maté riel brouilleur du Canada.
THIS VEHICLE IS A RESTRICTED USE
MOTORCYCLE AND IS NOT INTENDED FOR
USE ON PUBLIC HIGHWAYS.
CE VÉHICULE EST UNE MOTOCYCLETTE À
USAGE RESTREINT DONT L ’USAGE N’EST PAS
DESTINÉ AUX VOIES PUBLIQUES.
3PT-2416E-10
3PT-2118K-A1
56
8
7
U5B684G0.book Page 3 Monday, June 13, 2011 2:13 PM

LAGE DER WICHTIGEN AUFKLEBER
1-4
1
Für Europa
4
1,2
3
U5B684G0.book Page 4 Monday, June 13, 2011 2:13 PM

LAGE DER WICHTIGEN AUFKLEBER1-5
1
Für Europa
5PG-2816R-00
100 kPa
1.00 kgf/cm²
15 psi 100 kPa
1.00 kgf/cm²
15 psi
4AA-22259-408AC-2817L-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
2011
5B6-2156A-10
TT-R110E
5.4 kW 72 kg
12
4
3
U5B684G0.book Page 5 Monday, June 13, 2011 2:13 PM

LAGE DER WICHTIGEN AUFKLEBER
1-6
1
Machen Sie sich mit den folgenden Piktogrammen und den dazu gehörenden erkl ärenden Texten vertraut.
**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
Lesen Sie die
Bedienungsanleitung.
Diese Einheit enth ält Stickstoff
unter hohem Druck.
Falsche Handhabung kann zu
einer Explosion f ühren. Nicht
verbrennen, anbohren oder
öffnen.
Schalten Sie den Hauptschalter
nach der Fahrt aus, um
Entladung der Batterie zu
vermeiden. Ausschließlich bleifreies Benzin
tanken.
Messen Sie den Reifendruck,
wenn die Reifen kalt sind.
Den Reifendruck einstellen.
Falscher Reifendruck kann zum
Verlust der Kontrolle f ühren.
Der Verlust der Kontrolle kann
zu schweren oder t ödlichen
Verletzungen führen.
U5B684G0.book Page 6 Monday, June 13, 2011 2:13 PM
