Page 57 of 96

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
2
3
4
567
8
9
bougie au couple spécifié le plus rapide-ment possible.
FAU1985C
Huile moteur et cartouche du
filtre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant deux minutes, puis le
couper.ATTENTION
FCA11290
Le contrôle du niveau d’huile doit s’ef-
fectuer le moteur froid sous peine defausser le résultat.
3. Attendre deux minutes que l’huile se stabilise, puis vérifier son niveau à tra-
vers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur au repère de niveau minimum, ajouter
de l’huile du type recommandé jus-
qu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori- zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1
23
59C-9-F0.book 11 ページ 2011年9月11日 日曜日 午後5時35分

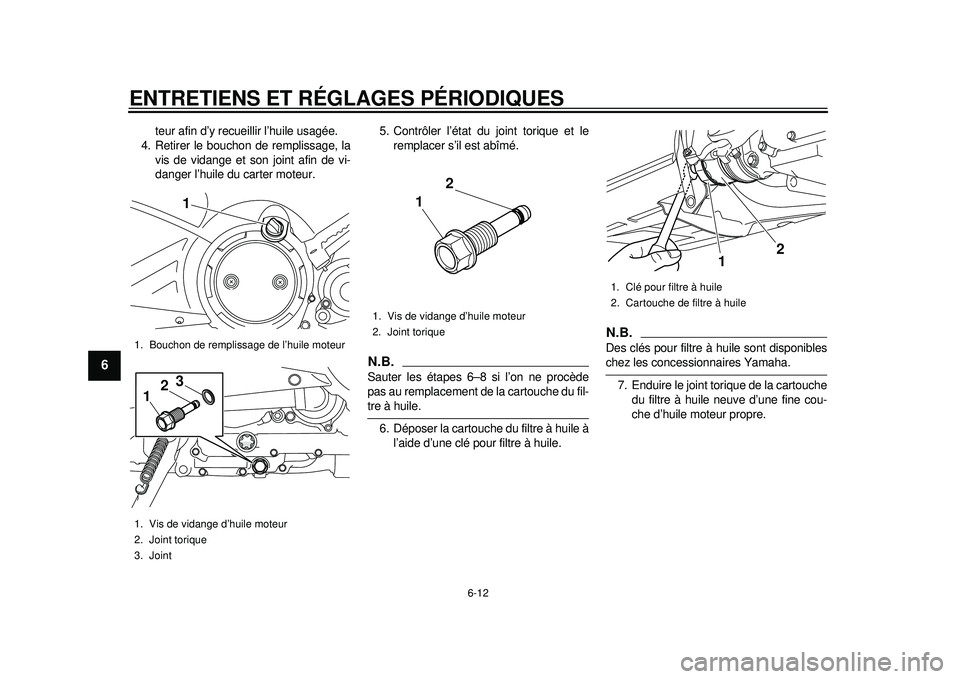

Page 58 of 96
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
1
2
3
4
56
7
8
9
teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur. 5. Contrôler l’état du joint torique et le
remplacer s’il est abîmé.
N.B.Sauter les étapes 6–8 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
6. Déposer la cartouche du filtre à huile à l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
7. Enduire le joint torique de la cartouche du filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
1. Bouchon de remplissage de l’huile moteur
1. Vis de vidange d’huile moteur
2. Joint torique
3. Joint
1
1 2
3
1. Vis de vidange d’huile moteur
2. Joint torique
1 2
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
2
1
59C-9-F0.book 12 ページ 2011年9月11日 日曜日 午後5時35分
Page 59 of 96

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
2
3
4
567
8
9
N.B.S’assurer que le joint torique est bien logédans son siège.8. Mettre la cartouche du filtre à huile neuve en place, puis la serrer au cou-
ple spécifié à l’aide d’une clé dynamo-
métrique. 9. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
10. Remettre à niveau en ajoutant la quan- tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-ment ont refroidi.ATTENTION
FCA11620
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation “ENER-
GY CONSERVING II” ou la même
désignation avec un chiffre plus
élevé.
S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
1. Joint torique
1
1. Clé dynamométriqueCouple de serrage : Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage : Vis de vidange de l’huile moteur :43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile : Sans remplacement de la cartouche
du filtre à huile :
2.70 L (2.85 US qt, 2.38 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
2.90 L (3.07 US qt, 2.55 Imp.qt)
59C-9-F0.book 13 ページ 2011年9月11日 日曜日 午後5時35分
Page 60 of 96

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
1
2
3
4
56
7
8
9
11. Mettre le moteur en marche et le lais-ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
12. Couper le moteur, puis vérifier le ni- veau d’huile et faire l’appoint, si néces-
saire.
13. Réinitialiser l’indicateur de change- ment d’huile. (Voir page 3-8.)N.B.Si le changement d’huile moteur est effec-
tué avant que l’indicateur de changement
d’huile ne s’allume (c.-à-d. avant d’avoir at-
teint l’échéance du changement d’huile re-
commandée), ne pas oublier de réinitialiser
l’indicateur afin qu’il signale correctement laprochaine échéance.
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU52020
Contrôle du niveau
1. Dresser le véhicule sur sa béquille centrale.N.B.
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la températu-
re du moteur.
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi- dissement par le hublot de contrôle.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-mum et maximum. 3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, enlever le tapis du
repose-pied gauche en le tirant vers le
haut comme illustré.
1. Hublot de contrôle du niveau de liquide de refroidissement
2. Repère de niveau maximum
3. Repère de niveau minimum
2
3
1
59C-9-F0.book 14 ページ 2011年9月11日 日曜日 午後5時35分
Page 61 of 96

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
2
3
4
567
8
9
4. Retirer le cache du vase d’expansionaprès avoir retiré sa vis.
5. Ouvrir le bouchon du vase d’expan- sion, ajouter du liquide de refroidisse-
ment jusqu’au repère de niveau
maximum, puis refermer le bouchon. AVERTISSEMENT! Retirer unique-
ment le bouchon du vase d’expan-
sion. Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA15161]
ATTENTION:
Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]
6. Remettre le cache du vase d’expan-
sion en place et le fixer à l’aide de sa
vis.
7. Remettre le tapis gauche en place et appuyer sur celui-ci afin de le fixer cor-
rectement.
1. Tapis de repose-pied
1. Cache du vase d’expansion
2. Vis
1
1 2
1. Bouchon du vase d’expansionCapacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.27 L (0.29 US qt, 0.24 Imp.qt)
1
59C-9-F0.book 15 ページ 2011年9月11日 日曜日 午後5時35分

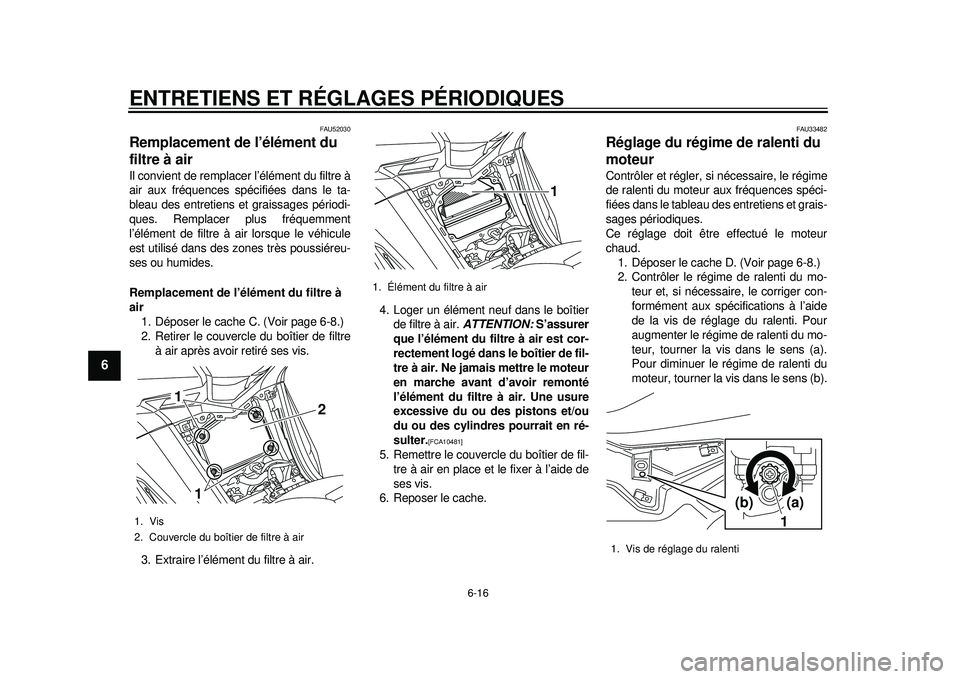

Page 62 of 96

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
1
2
3
4
56
7
8
9
FAU52030
Remplacement de l’élément du
filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment
l’élément de filtre à air lorsque le véhicule
est utilisé dans des zones très poussiéreu-
ses ou humides.
Remplacement de l’élément du filtre à
air1. Déposer le cache C. (Voir page 6-8.)
2. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis.
3. Extraire l’élément du filtre à air. 4. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION: S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de fil-
tre à air. Ne jamais mettre le moteur
en marche avant d’avoir remonté
l’élément du filtre à air. Une usure
excessive du ou des pistons et/ou
du ou des cylindres pourrait en ré-
sulter.
[FCA10481]
5. Remettre le couvercle du boîtier de fil- tre à air en place et le fixer à l’aide de
ses vis.
6. Reposer le cache.
FAU33482
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.
1. Déposer le cache D. (Voir page 6-8.)
2. Contrôler le régime de ralenti du mo- teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de réglage du ralenti. Pour
augmenter le régime de ralenti du mo-
teur, tourner la vis dans le sens (a).
Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
1. Vis
2. Couvercle du boîtier de filtre à air
1
1 2
1. Élément du filtre à air
1
1. Vis de réglage du ralenti
1
(a)(b)
59C-9-F0.book 16 ページ 2011年9月11日 日曜日 午後5時35分
Page 63 of 96
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
2
3
4
567
8
9
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.3. Reposer le cache.
FAU21384
Contrôle de la garde de la
poignée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Régime de ralenti du moteur :
1100–1300 tr/mn
1. Garde de la poignée des gaz
1
59C-9-F0.book 17 ページ 2011年9月11日 日曜日 午後5時35分
Page 64 of 96

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
1
2
3
4
56
7
8
9
FAU51970
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus re-
commandés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10503
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident.Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):Avant :
225 kPa (2.25 kgf/cm
2, 33 psi)
Arrière : 250 kPa (2.50 kgf/cm2, 36 psi)
90–198 kg (198–437 lb): Avant : 225 kPa (2.25 kgf/cm2, 33 psi)
Arrière : 280 kPa (2.80 kgf/cm2, 41 psi)
Charge* maximale :
198 kg (437 lb)
* Poids total du pilote, du passager, du chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
1 2
59C-9-F0.book 18 ページ 2011年9月11日 日曜日 午後5時35分
