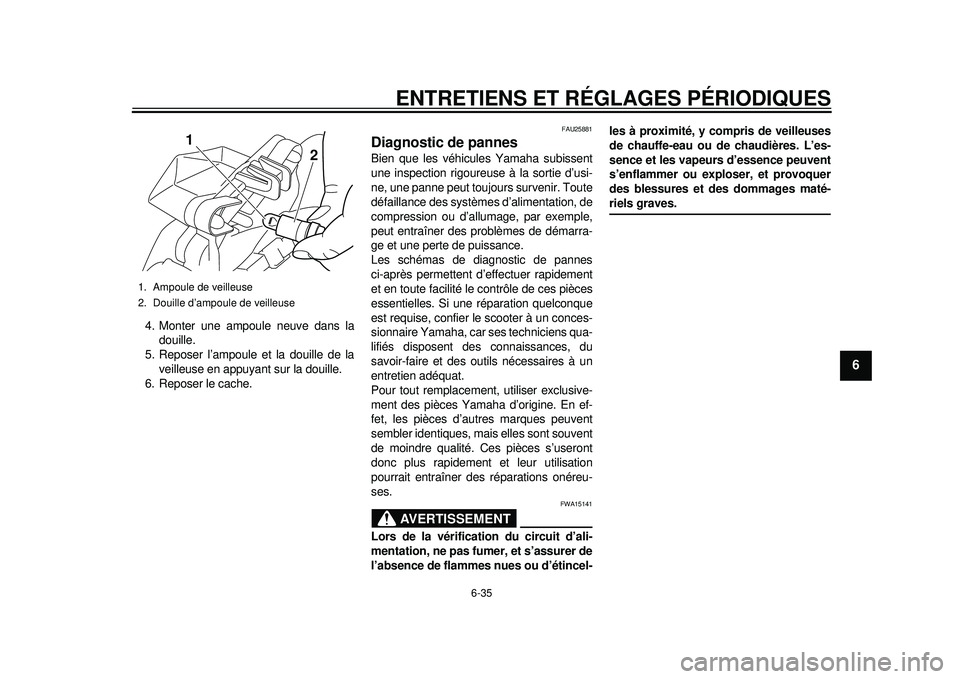

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
2
3
4
567
8
9
4. Monter une ampoule neuve dans ladouille.
5. Reposer l’ampoule et la douille de la
veilleuse en appuyant sur la douille.
6. Reposer le cache.
FAU25881
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le scooter à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel- les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
1. Ampoule de veilleuse
2. Douille d’ampoule de veilleuse
1
2
59C-9-F0.book 35 ページ ２０１１年９月１１日 日曜日 午後５時３５分
8-1
1
2
3
4
5
6
78
9
CARACTÉRISTIQUES
FAU50915
Dimensions:Longueur hors tout: 2200 mm (86.6 in)
Largeur hors tout: 775 mm (30.5 in)
Hauteur hors tout: 1420/1475 mm (55.9/58.1 in)
Hauteur de la selle:
800 mm (31.5 in)
Empattement: 1580 mm (62.2 in)
Garde au sol: 125 mm (4.92 in)
Rayon de braquage minimum:
2800 mm (110.2 in)Poids:Poids à vide: 217 kg (478 lb)Moteur:Type de moteur: Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
2 cylindres en ligne
Cylindrée: 530 cm
3
Alésage course:
68.0 73.0 mm (2.68 2.87 in)
Taux de compression: 10.90 : 1
Système de démarrage: Démarreur électrique
Système de graissage:
Carter sec
Huile moteur:Marque recommandée: YAMALUBE
Type: SAE 10W-30 ou 10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur: Sans remplacement de la cartouche du fil-
tre à huile: 2.70 L (2.85 US qt, 2.38 Imp.qt)
Avec remplacement de la cartouche du fil-
tre à huile: 2.90 L (3.07 US qt, 2.55 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum): 0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacité du radiateur (circuit compris): 1.50 L (1.59 US qt, 1.32 Imp.qt)Filtre à air:Élément du filtre à air: Élément en papier huiléCarburant:Carburant recommandé:
Essence ordinaire sans plomb ou essen-
ce-alcool (E10)
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: 59C1 00Bougie(s):Fabricant/modèle: NGK/CR7E
Écartement des électrodes: 0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage: Humide, multidisque automatiqueTransmission:Taux de réduction primaire:
1.000
Transmission finale: Courroie
Taux de réduction secondaire: 6.034 (52/32 x 36/22 x 59/26)
Type de boîte de vitesses:
Automatique, courroie trapézoïdaleChâssis:Type de cadre: Simple berceau interrompu
Angle de chasse:
25.00
Chasse: 92 mm (3.6 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille: 120/70R15 M/C 56H
