Stationnement en pente ............................. 6-5
Accessoires et chargement ........................ 6-6
CONDUITE DU VTT ...................................... 7-1
SE FAMILIARISER AVEC LE VTT ............. 7-2
CONDUIRE AVEC ATTENTION ET
DISCERNEMENT ..................................... 7-2
ÊTRE ATTENTIF AUX CONDITIONS DU
TERRAIN ................................................ 7-10
PRISE DE VIRAGES ................................ 7-13
MONTÉE DES PENTES ........................... 7-15
DESCENTE DES PENTES ....................... 7-17
TRAVERSÉE LATÉRALE D’UNE
PENTE .................................................... 7-19
TRAVERSÉE DES EAUX PEU
PROFONDES ......................................... 7-20
CONDUITE SUR TERRAIN
ACCIDENTÉ........................................... 7-22
DÉRAPAGE ET PATINAGE ..................... 7-22
QUE FAIRE SI... ....................................... 7-23
QUE FAIRE... ............................................ 7-24
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES .............................................. 8-1
Manuel du propriétaire et trousse de
réparation ................................................. 8-2Entretiens périodiques du système
antipollution ...............................................8-3
Entretiens périodiques et fréquences de
graissage ..................................................8-5
Contrôle de la bougie ..................................8-9
Huile moteur .............................................8-11
Huile de boîte de vitesses .........................8-14
Nettoyage de l’élément du filtre à air du
moteur et du boîtier de la courroie
trapézoïdale ............................................8-17
Nettoyage du pare-étincelles ....................8-23
Vis de vidange du carter de la courroie
trapézoïdale ............................................8-24
Réglage du carburateur ............................8-25
Réglage du régime de ralenti du
moteur .....................................................8-26
Réglage de la garde du levier des gaz .....8-27
Jeu des soupapes .....................................8-28
Freins ........................................................8-28
Contrôle des mâchoires de frein avant et
arrière .....................................................8-28
Réglage de la garde du levier de frein
avant .......................................................8-29
Réglage de la garde du levier de frein
arrière .....................................................8-33
Tension de la chaîne de transmission ......8-35
U1PY60F0.book Page 2 Friday, March 11, 2011 10:46 AM

Lubrification de la chaîne de
transmission ........................................... 8-38
Contrôle et lubrification des câbles .......... 8-39
Contrôle et lubrification des leviers de
frein avant et arrière ............................... 8-40
Contrôle des roulements de moyeu de
roue ........................................................ 8-40
Lubrification des pivots de bras
inférieur .................................................. 8-41
Lubrification des pivots de fusée avant .... 8-42
Lubrification de l’arbre de direction .......... 8-42
Batterie ..................................................... 8-43
Remplacement du fusible ......................... 8-46
Remplacement d’une ampoule de
phare ...................................................... 8-47
Réglage du faisceau des phares .............. 8-49
Remplacement de l’ampoule du feu
arrière/stop ............................................. 8-49
Dépose d’une roue ................................... 8-50
Repose d’une roue ................................... 8-50
Diagnostic de pannes ............................... 8-51
Schéma de diagnostic de pannes ............ 8-53
NETTOYAGE ET REMISAGE........................ 9-1
Nettoyage ................................................... 9-1
Remisage ................................................... 9-2CARACTÉRISTIQUES ................................10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES..................................11-1
Numéros d’identification ...........................11-1
U1PY60F0.book Page 3 Friday, March 11, 2011 10:46 AM

1-1
1
FBU29680
EMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES
FBU29981Lire attentivement et s’assurer de comprendre toutes les étiquettes apposées sur le VTT. Ces étiquettes
reprennent des informations importantes pour la sécurité et le bon fonctionnement du véhicule.
Ne jamais décoller d’étiquette apposée sur le VTT. Si une étiquette devient illisible ou se décolle, s’adresser
à un concessionnaire Yamaha qui en fournira une autre.U1PY60F0.book Page 1 Friday, March 11, 2011 10:46 AM

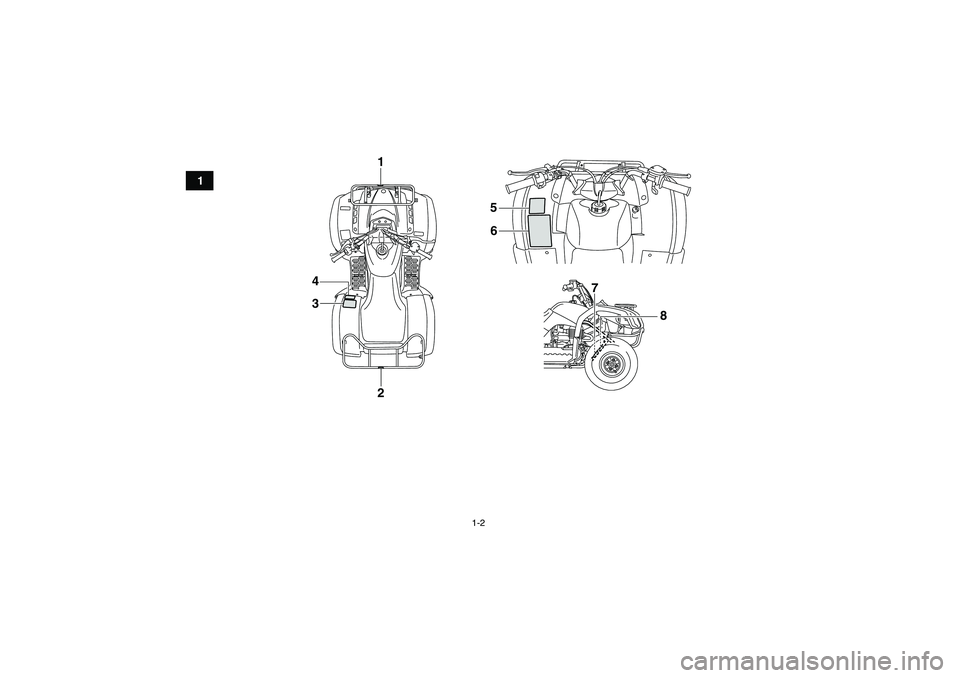

1-2
1
1
3 4
2
7
8
5
6
U1PY60F0.book Page 2 Friday, March 11, 2011 10:46 AM

1-3
1
1
2
34

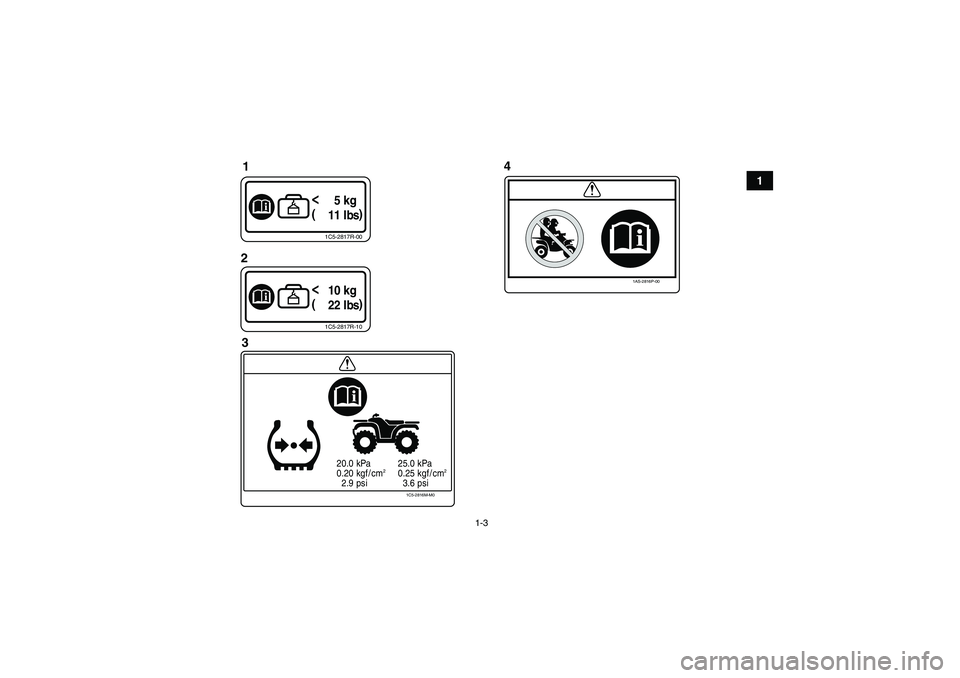

1C5-2817R-00
< 5 kg
(
11 Ibs)1C5-2817R-10
< 10 kg
(
22 Ibs)
1C5-2816M-M0
kPa
kgf / cm
2
psi 20.0
0.20
2.9kPa
kgf / cm
2
psi 25.0
0.25
3.6
1AS-2816P-00
U1PY60F0.book Page 3 Friday, March 11, 2011 10:46 AM

1-4
1

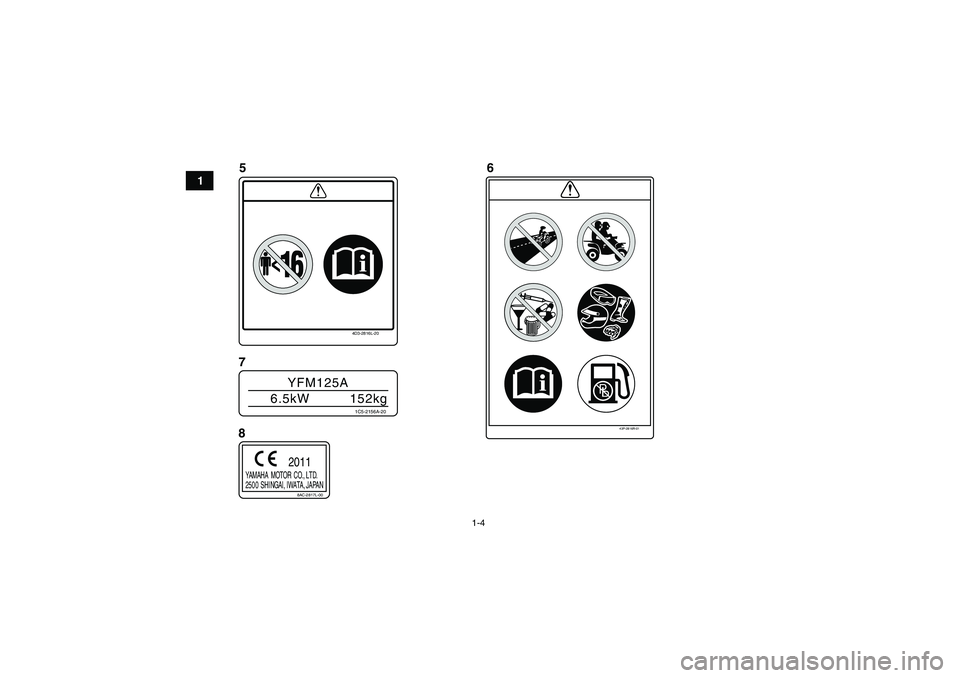

4D3-2816L-20
43P-2816R-01
YFM125A
6.5kW 152kg
1C5-2156A-20
8AC-2817L-00
YAMAHA MOTO R C O., LT D.
2500 SHINGAI, IWATA, JAPAN
2011
5
6
7
8
U1PY60F0.book Page 4 Friday, March 11, 2011 10:46 AM

1-5

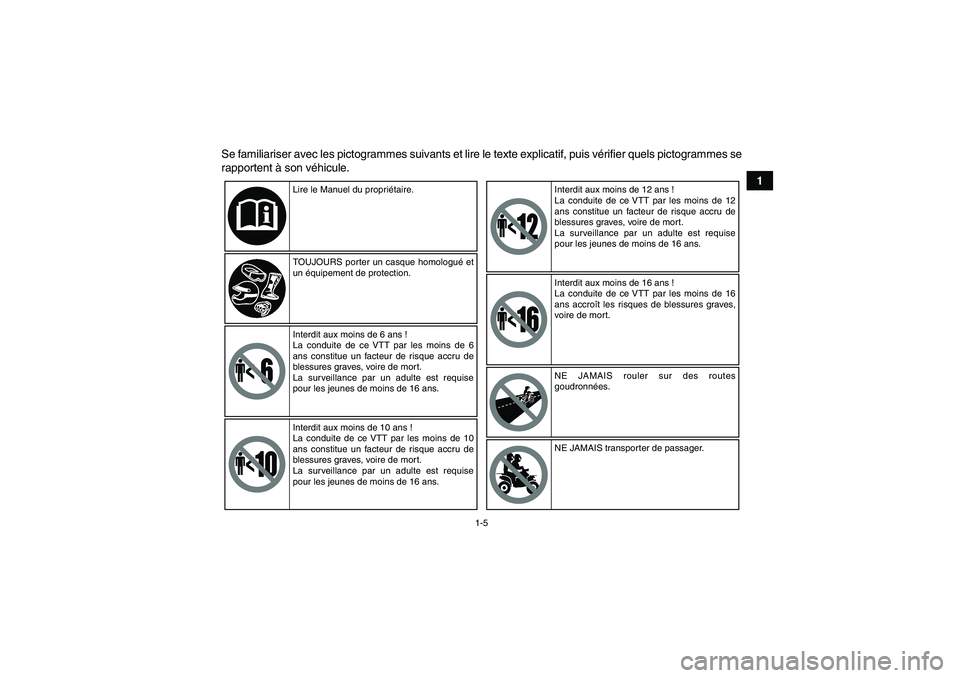

1 Se familiariser avec les pictogrammes suivants et lire le texte explicatif, puis vérifier quels pictogrammes se
rapportent à son véhicule.
Lire le Manuel du propriétaire.
TOUJOURS porter un casque homologué et
un équipement de protection.
Interdit aux moins de 6 ans !
La conduite de ce VTT par les moins de 6
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.
Interdit aux moins de 10 ans !
La conduite de ce VTT par les moins de 10
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.Interdit aux moins de 12 ans !
La conduite de ce VTT par les moins de 12
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.
Interdit aux moins de 16 ans !
La conduite de ce VTT par les moins de 16
ans accroît les risques de blessures graves,
voire de mort.
NE JAMAIS rouler sur des routes
goudronnées.
NE JAMAIS transporter de passager.
U1PY60F0.book Page 5 Friday, March 11, 2011 10:46 AM

1-6
1
**.* kPa
*.** kgf/cm²
*.* psi**.* kPa
*.** kgf/cm²
*.* psi
NE JAMAIS conduire après avoir absorbé de
l’alcool, des médicaments ou de la drogue.
NE JAMAIS transporter du carburant ou des
liquides inflammables.
Cette pièce contient de l’azote sous haute
pression.
Une mauvaise manipulation peut la faire
exploser. Ne pas incinérer, perforer ni ouvrir.
Utiliser exclusivement de l’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid.Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
La prise de virages requiert plus de force en
mode quatre roues motrices et différentiel
bloqué (“DIFF.LOCK”).
Toujours rouler lentement et se réserver plus
de temps et d’espace pour les manœuvres
afin d’éviter de perdre le contrôle du
véhicule.
Ce pictogramme mentionne les charges
limites de ce VTT.
Respecter toutes les charges limites et
autres consignes relatives à la charge
figurant dans ce manuel.
La charge peut inclure conducteur,
passager, équipement de protection,
accessoires, objets personnels, bagages, et
tout autre objet influant sur la charge.
Bien veiller à ne pas dépasser les limites de
charge.
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
U1PY60F0.book Page 6 Friday, March 11, 2011 10:46 AM
