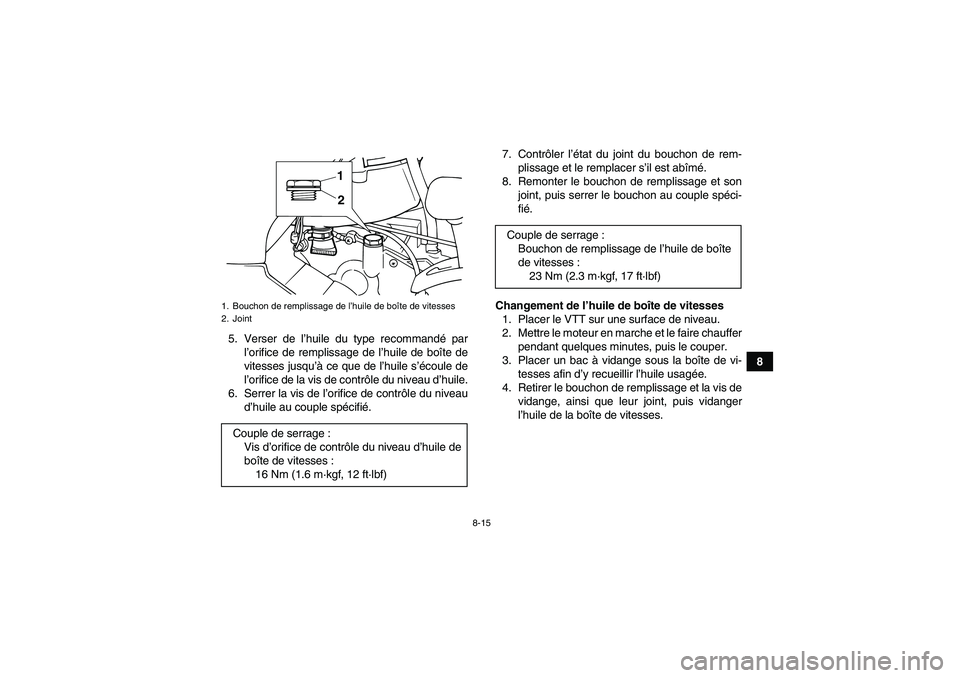

8-15
8 5. Verser de l’huile du type recommandé par
l’orifice de remplissage de l’huile de boîte de
vitesses jusqu’à ce que de l’huile s’écoule de
l’orifice de la vis de contrôle du niveau d’huile.
6. Serrer la vis de l’orifice de contrôle du niveau
d’huile au couple spécifié.7. Contrôler l’état du joint du bouchon de rem-
plissage et le remplacer s’il est abîmé.
8. Remonter le bouchon de remplissage et son
joint, puis serrer le bouchon au couple spéci-
fié.
Changement de l’huile de boîte de vitesses
1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous la boîte de vi-
tesses afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et la vis de
vidange, ainsi que leur joint, puis vidanger
l’huile de la boîte de vitesses.
1. Bouchon de remplissage de l’huile de boîte de vitesses
2. JointCouple de serrage :
Vis d’orifice de contrôle du niveau d’huile de
boîte de vitesses :
16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2
Couple de serrage :
Bouchon de remplissage de l’huile de boîte
de vitesses :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1PY60F0.book Page 15 Friday, March 11, 2011 10:46 AM

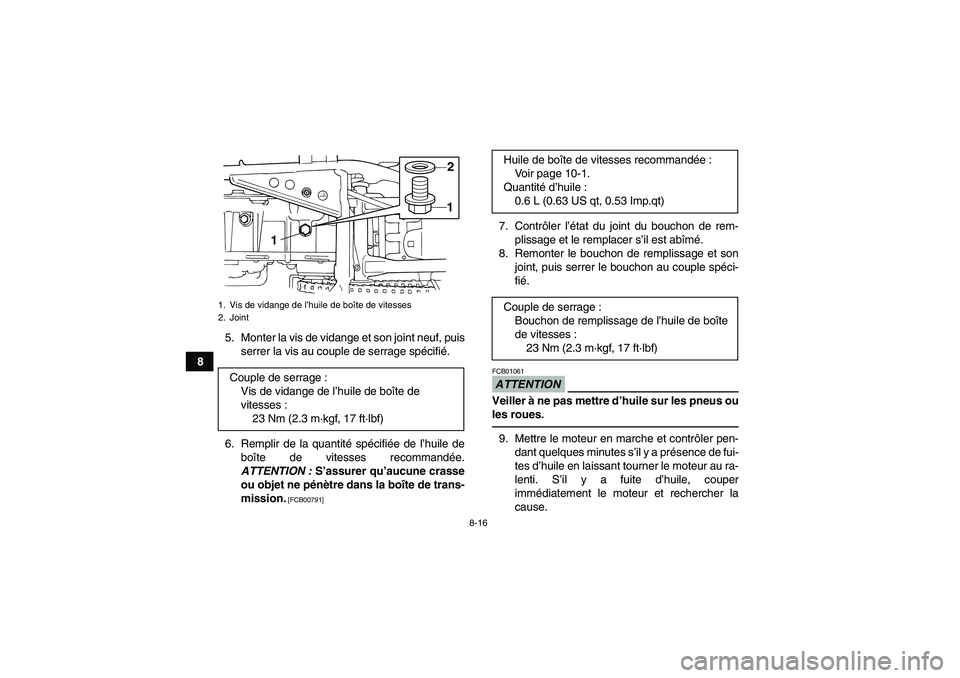

8-16
85. Monter la vis de vidange et son joint neuf, puis
serrer la vis au couple de serrage spécifié.
6. Remplir de la quantité spécifiée de l’huile de
boîte de vitesses recommandée.
ATTENTION : S’assurer qu’aucune crasse
ou objet ne pénètre dans la boîte de trans-
mission.
[FCB00791]
7. Contrôler l’état du joint du bouchon de rem-
plissage et le remplacer s’il est abîmé.
8. Remonter le bouchon de remplissage et son
joint, puis serrer le bouchon au couple spéci-
fié.ATTENTIONFCB01061Veiller à ne pas mettre d’huile sur les pneus ou
les roues.9. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. S’il y a fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
1. Vis de vidange de l’huile de boîte de vitesses
2. JointCouple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
23 Nm (2.3 m·kgf, 17 ft·lbf)
1
12
Huile de boîte de vitesses recommandée:
Voir page 10-1.
Quantité d’huile :
0.6 L (0.63 US qt, 0.53 Imp.qt)
Couple de serrage :
Bouchon de remplissage de l’huile de boîte
de vitesses :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1PY60F0.book Page 16 Friday, March 11, 2011 10:46 AM

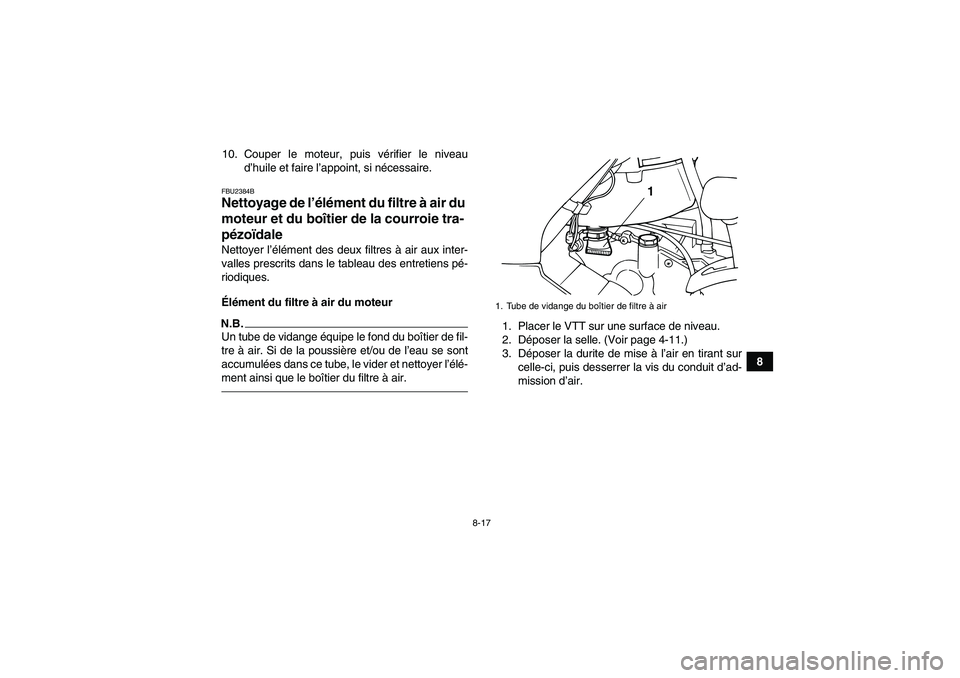

8-17
8 10. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire.
FBU2384BNettoyage de l’élément du filtre à air du
moteur et du boîtier de la courroie tra-
pézoïdale Nettoyer l’élément des deux filtres à air aux inter-
valles prescrits dans le tableau des entretiens pé-
riodiques.
Élément du filtre à air du moteurN.B.Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-
ment ainsi que le boîtier du filtre à air.
1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-11.)
3. Déposer la durite de mise à l’air en tirant sur
celle-ci, puis desserrer la vis du conduit d’ad-
mission d’air.1. Tube de vidange du boîtier de filtre à air
1
U1PY60F0.book Page 17 Friday, March 11, 2011 10:46 AM

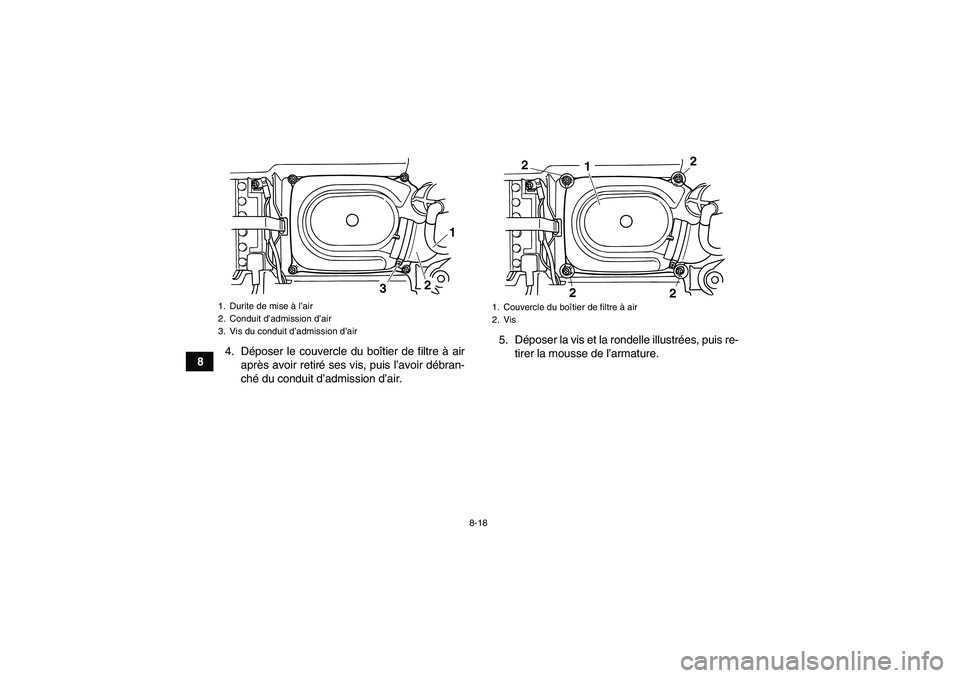

8-18
84. Déposer le couvercle du boîtier de filtre à air
après avoir retiré ses vis, puis l’avoir débran-
ché du conduit d’admission d’air.5. Déposer la vis et la rondelle illustrées, puis re-
tirer la mousse de l’armature.
1. Durite de mise à l’air
2. Conduit d’admission d’air
3. Vis du conduit d’admission d’air
1
3
2
1. Couvercle du boîtier de filtre à air
2. Vis
1 22
2
2
U1PY60F0.book Page 18 Friday, March 11, 2011 10:46 AM

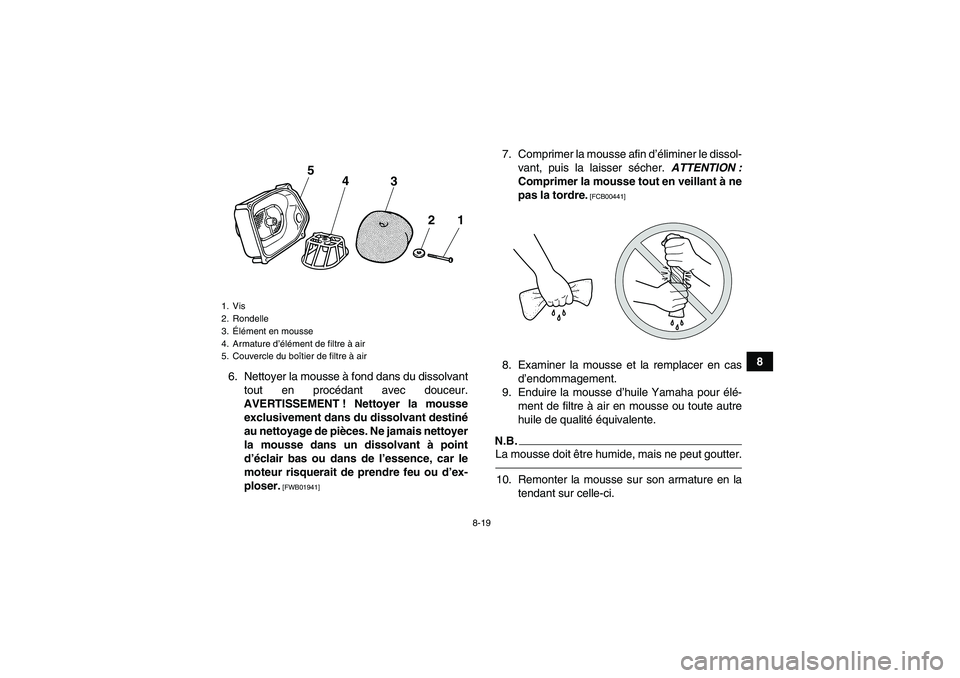

8-19
8
6. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse
exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais nettoyer
la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01941]
7. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00441]
8. Examiner la mousse et la remplacer en cas
d’endommagement.
9. Enduire la mousse d’huile Yamaha pour élé-
ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.N.B.La mousse doit être humide, mais ne peut goutter.10. Remonter la mousse sur son armature en la
tendant sur celle-ci.
1. Vis
2. Rondelle
3.Élément en mousse
4. Armature d’élément de filtre à air
5. Couvercle du boîtier de filtre à air
3 4
21
5
U1PY60F0.book Page 19 Friday, March 11, 2011 10:46 AM

8-20
811. Remettre la rondelle et la vis en place.
ATTENTION : Prendre soin de monter la
rondelle en dirigeant son côté recourbé
vers l’extérieur, comme illustré.
[FCB00453]
12. Remettre l’élément du filtre à air dans son boî-
tier. ATTENTION : S’assurer que l’élément
du filtre à air est correctement logé dans le
boîtier de filtre à air. Ne jamais faire tour-
ner le moteur sans son élément de filtre à
air. L’entrée d’air non filtré userait préma-
turément le moteur et pourrait même l’en-
dommager. De plus, la carburation s’entrouverait modifiée, ce qui réduirait le ren-
dement du moteur et pourrait entraîner sa
surchauffe.
[FCB00461]
13. Attacher le couvercle du boîtier de filtre à air
au conduit d’admission d’air.
14. Remettre le couvercle du boîtier de filtre à air
en place en le fixant à l’aide des vis, puis ser-
rer la vis du conduit d’admission d’air.
15. Mettre la durite de mise à l’air en place.
16. Remettre la selle en place.N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtré
ne pénètre dans le moteur.Élément du filtre à air du boîtier de la courroie
trapézoïdale
1. Placer le VTT sur une surface de niveau.
1. Rondelle
1
U1PY60F0.book Page 20 Friday, March 11, 2011 10:46 AM

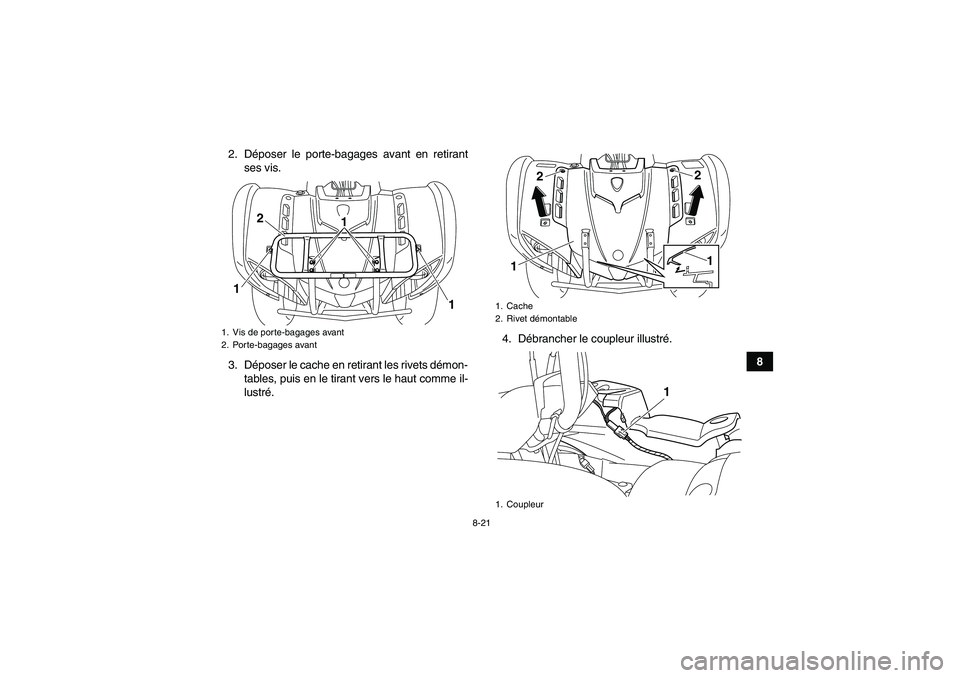

8-21
8 2. Déposer le porte-bagages avant en retirant
ses vis.
3. Déposer le cache en retirant les rivets démon-
tables, puis en le tirant vers le haut comme il-
lustré.4. Débrancher le coupleur illustré.
1. Vis de porte-bagages avant
2. Porte-bagages avant
2
11
1
1. Cache
2. Rivet démontable
1. Coupleur
122
1
1
U1PY60F0.book Page 21 Friday, March 11, 2011 10:46 AM

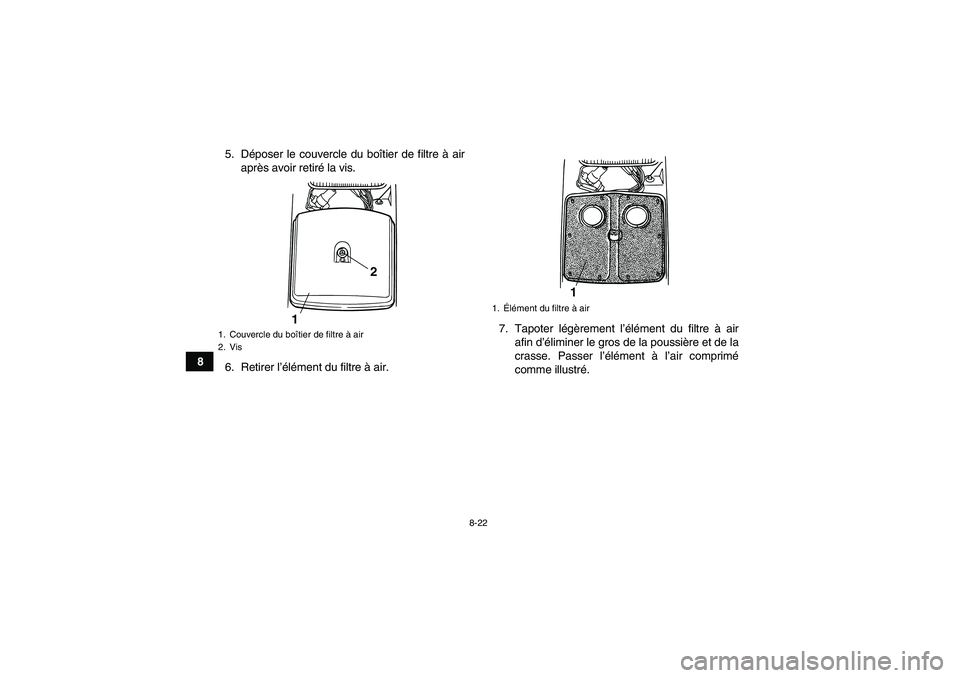

8-22
85. Déposer le couvercle du boîtier de filtre à air
après avoir retiré la vis.
6. Retirer l’élément du filtre à air.7. Tapoter légèrement l’élément du filtre à air
afin d’éliminer le gros de la poussière et de la
crasse. Passer l’élément à l’air comprimé
comme illustré.
1. Couvercle du boîtier de filtre à air
2. Vis
12
1.Élément du filtre à air
1
