2012 Peugeot Partner Tepee Betriebsanleitung (in German)

Sitze
71
ERGONOMIE und KOMFOR
T
3

Sitzbank ausbauen



- Schieben Sie gegebenenfalls die
Vordersitze nach vorn.

- Bringen Sie die Sitzbank (1/3- und/
oder 2/3-Teil) in die Klappposition.


Sitzbank einbauen



- Setzen Sie die Sitzbank (1/3- und/
oder 2/3-Teil) senkrecht ein.

- Setzen Sie die Haken zwischen die
beiden Stäbe.

- Klappen Sie die Sitzbank nach hinten.
Siehe "Klappposition" auf der
vorhergehenden Seite. Um die Sitzbank (1/3- und/oder
2/3-Teil) wieder in die Sitzposition
zu bringen siehe "Klapp-Position"
auf der vorhergehenden Seite.

- Neigen Sie den gesamten Sitz um
etwa 45° nach hinten.

- Heben Sie die Sitzbank senkrecht

bis zum Verankerungsanschlag an.

- Kippen Sie die Sitzbank nach vorn
in die aufrechte Position und heben
Sie sie aus.

72
Sitze
RÜCKSITZE (5 SITZE)


Kopfstütze

Obere Position: schieben Sie die
Kopfstütze nach oben.
Untere Position: drücken Sie von oben
die Kopfstütze herunter.
Zum Ausbauen schieben Sie die
Kopfstütze nach oben, drücken Sie
dann auf die Federzunge und heben
Sie die Kopfstütze an.
Zum Wiedereinbauen schieben Sie
das Gestänge der Kopfstütze parallel
zur Rückenlehne in die Öffnungen ein.

Jeder Sitz kann einzeln ausgebaut werden.
Vergewissern Sie sich, dass der Sitz
korrekt auf dem Boden einrastet, wenn er
zurück in die Sitzposition gebracht wird
oder wenn er ausgebaut und anschließend
wieder eingebaut wird. Die drei Einzelrücksitze sind mit
versenkbaren Kopfstützen ausgerüstet.
Die Lehnenschale des Mittelsitzes
dient in umgeklappter Position als
Tisch mit Becherhalter.

Sitze
73
ERGONOMIE und KOMFOR
T
3

Rückenlehne neigen



- Betätigen Sie das Bedienelement und
verstellen Sie die Neigung der Rückenlehne.



Rückenlehne in Tischposition
bringen


- Ziehen Sie am Hebel, um die
Rückenlehne auf die Sitzfl äche zu
klappen.
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Diese könnten bei einer Notbremsung
oder bei einem Aufprall durch das
Fahrzeug geschleudert werden.


Rückenlehne aufrichten



- Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln,
und bringen Sie sie in ihre
Ausgangsposition.
Vergewissern Sie sich, dass die Lehne
beim Wiederaufrichten korrekt einrastet.


Sitz in Klappposition bringen



- Ziehen Sie am Hebel, um die
Rückenlehne in die Tischposition
zu bringen.

- Heben Sie den Bügel hinter
dem Sitz an, um diesen aus den
hinteren Verankerungspunkten zu
lösen.

- Kippen Sie den gesamten Sitz nach
vorne, bis er einrastet.



Sitz zurücksetzen



- Drücken Sie auf die rote
Betätigung.

- Klappen Sie den Sitz zurück,
um ihn in den hinteren
Verankerungspunkten zu
befestigen.

- Ziehen Sie am Hebel, um die
Rückenlehne aufzurichten.
Vergewissern Sie sich, dass der
gesamte Sitz korrekt verankert ist.

74
Sitze

Sitz ausbauen



- Schieben Sie gegebenenfalls die
Vordersitze nach vorne und senken
Sie die Kopfstütze ab.

- Bringen Sie den Sitz in die Klapp-
Position.


Was Sie beachten sollten

Nach den einzelnen Umbauten:


- Kopfstützen nicht ablegen, ohne
diese zu verstauen und an einer
Halterung zu befestigen,

- sich vergewissern, dass die
Sicherheitsgurte nach wie vor
erreichbar sind und problemlos
angelegt werden können,

- Insassen dürfen nur Sitze
verwenden, auf denen Sie den
Sicherheitsgurt einstellen und
anlegen können.

Siehe "Klapp-Position" auf der
vorhergehenden Seite.

- Drücken Sie auf den roten Hebel,
um die Vorderfüße zu entriegeln.

- Neigen Sie den gesamten Sitz um
etwa 45° nach hinten und halten
Sie dabei den Hebel gedrückt.

- Lassen Sie den Hebel los.

- Heben Sie den Sitz senkrecht
bis
zum Verankerungsanschlag an.

- Kippen Sie den Sitz nach vorne in
die aufrechte Position und heben
Sie ihn aus.



Sitz einbauen



- Neigen Sie den Sitz um 45° nach
vorne.

- Setzen Sie die Haken zwischen die
beiden Stäbe.

- Klappen Sie den Sitz zurück,
um ihn in den hinteren
Verankerungspunkten zu
befestigen.

- Ziehen Sie am Hebel, um
die Rückenlehne in die
Ausgangsposition zu bringen.

- Schieben Sie die Kopfstütze nach
oben.
Vergewissern Sie sich, dass die
Verankerungslöcher nicht verdeckt
werden und die Sitze korrekt einrasten
können.

Sitze
75
ERGONOMIE und KOMFOR
T
3

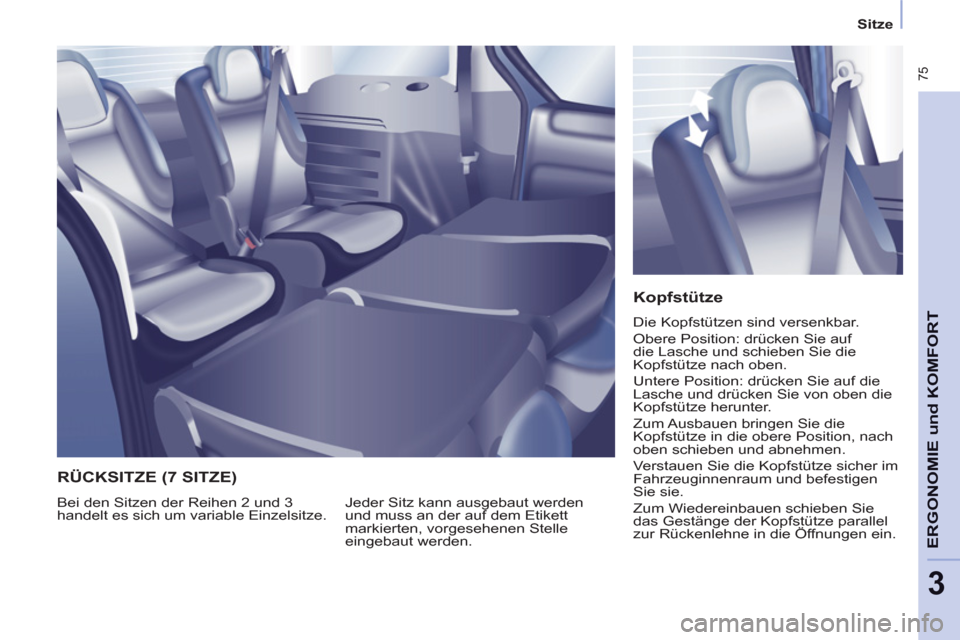

Kopfstütze

Die Kopfstützen sind versenkbar.
Obere Position: drücken Sie auf
die Lasche und schieben Sie die
Kopfstütze nach oben.
Untere Position: drücken Sie auf die
Lasche und drücken Sie von oben die
Kopfstütze herunter.
Zum Ausbauen bringen Sie die
Kopfstütze in die obere Position, nach
oben schieben und abnehmen.
Verstauen Sie die Kopfstütze sicher im
Fahrzeuginnenraum und befestigen
Sie sie.
Zum Wiedereinbauen schieben Sie
das Gestänge der Kopfstütze parallel
zur Rückenlehne in die Öffnungen ein. Jeder Sitz kann ausgebaut werden
und muss an der auf dem Etikett
markierten, vorgesehenen Stelle
eingebaut werden.
Bei den Sitzen der Reihen 2 und 3
handelt es sich um variable Einzelsitze.
RÜCKSITZE (7 SITZE)

76

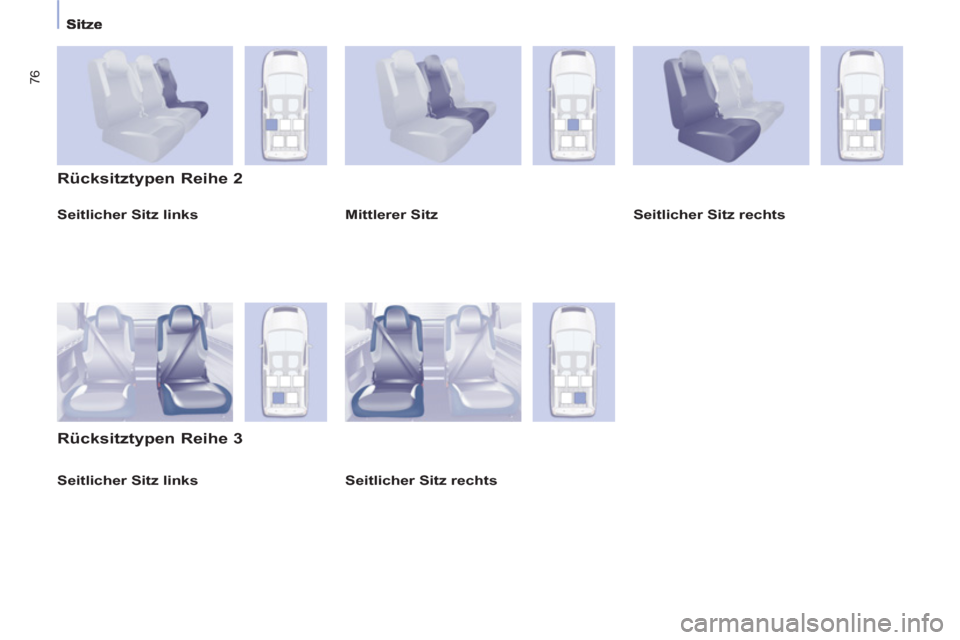

Seitlicher Sitz links


Rücksitztypen Reihe 2

Rücksitztypen Reihe 3


Mittlerer Sitz
Seitlicher Sitz rechts


Seitlicher Sitz rechts


Seitlicher Sitz links

Sitze
77
ERGONOMIE und KOMFOR
T
3

Rückenlehne neigen


- Betätigen Sie das Bedienelement
und verstellen Sie die Neigung.


Rückenlehne in "Tisch"-Position
bringen


-
Senken Sie die Kopfstütze maximal ab.


- Betätigen Sie das Bedienelement,
um die Rückenlehne auf die
Sitzfl äche zu klappen.

Rückenlehne aufrichten


- Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln,
und bringen Sie sie in ihre
Ausgangsposition.
Vergewissern Sie sich, dass alles
korrekt einrastet.

Sitz in Klapp-Position bringen


- Gehen Sie zur "Tisch"-Position
über.

- Ziehen Sie an der roten Schlaufe
hinter dem Sitz, um die Füße des
Sitzes aus den Verankerungen am
Boden zu lösen.

- Kippen Sie den gesamten Sitz nach
vorne.



Umbaumöglichkeit des Sitzes,
Reihe 2
Sitz zurücksetzen


- Klappen Sie den gesamten Sitz
nach hinten.
Bevor Sie den Sitz ausbauen,
vergewissern Sie sich, dass:


- die Füße der Insassen der
Reihe 3 nicht den Bereich der
Sitzverankerung am Boden
verdecken,

- der Sitz korrekt am Boden
verankert ist,

- der Sicherheitsgurt des Beifahrers
vorhanden ist.

78
Sitze

Umbaumöglichkeit des Sitzes, Reihe 3


Rückenlehne in "Tisch"-Position
bringen


- Die Kopfstütze maximal absenken.

- Betätigen Sie das Bedienelement,
um die Rückenlehne auf den
Rücksitz umzuklappen.


Rückenlehne aufrichten


- Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln, und
bringen Sie sie anschließend
wieder in ihre Ausgangsposition
zurück.
Vergewissern Sie sich, dass alles
korrekt einrastet.
Sitz zurücksetzen


- Drücken Sie auf die rote Betätigung.

- Klappen Sie den gesamten Sitz
nach hinten.
Sitz in Klapp-Position bringen


- Gehen Sie zur "Tisch"-Position
über.

- Heben Sie den mit einer
roten Schlaufe versehenen
Ausgleichshebel an, der sich hinter
dem Sitz befi ndet, um die Füße des
Sitzes von der Verankerung am
Boden zu lösen.

- Kippen Sie den gesamten Sitz nach
vorne.
Vergewissern Sie sich, dass:


- der Sitz korrekt im Boden
verankert ist,

- der Sicherheitsgurt des
Beifahrers vorhanden ist.
