2012 Peugeot 508 RXH Instrukcja Obsługi (in Polish)

8
191
Informacje praktyczne











Wymiana żarówki


Światła przednie
Model ze światłami ksenonowymii refl ektorami skrętnymi
1.Kierunkowskazy (diody
elektroluminescencyjne-LED).2.Światła mijania / drogowe skrętne (D1S-35W).3.Światła dzienne / pozycyjne (diody
elektroluminescencyjne - LED).
Model ze światłami halogenowymi
1.Światła mijania i drogowe (H7-55W).2.Światła drogowe (H7-55W).3.Światła dzienne / pozycyjne (diody elektroluminescencyjne-LED).4.Kierunkowskazy (PY21-21W).

W przypadku żarówek z oprawką bagnetową
typu H7... należy odpowiednio je ustawić, by
zapewnić najlepszą jakość oświetlenia.
W pewnych warunkach klimatycznych (niska temperatura, wilgotność...)na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może pojawićsię lekkie zamglenie, co jest normalnym zjawiskiem; zamglenie to znika w ciągu kilku minut od zapalenia świateł.

Przed każd
 interwencją przysamochodzie wyłączyć zapłon (zgaszona kontrolka Ready), aby yuniknąć ryzyka obrażeń, związanego zautomatycznym uruchomieniem silnika.

192
Informacje praktyczne

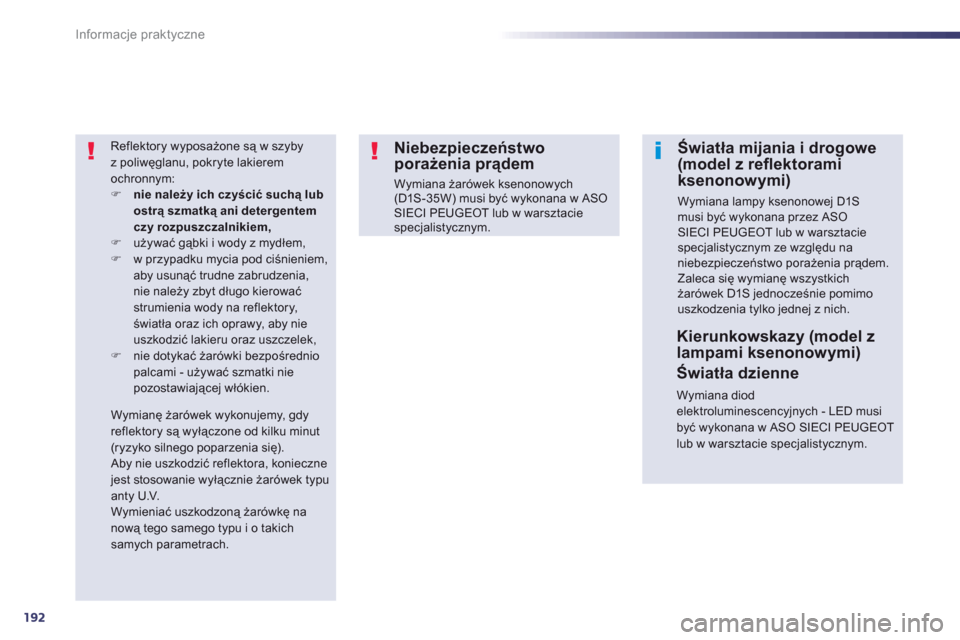

Reflektory wyposażone są w szyby
z poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentemczy rozpuszczalnikiem,)używać gąbki i wody z mydłem, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia, nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek, )nie dotykać żarówki bezpośredniopalcami - używać szmatki nie pozostawiającej włókien.
Niebezpieczeństwo
porażenia prądem
Wymiana żarówek ksenonowych(D1S -35W) musi być wykonana w ASO SIECI PEUGEOT lub w warsztaciespecjalistycznym.

Wymianę żarówek wykonujemy, gdy reflektory są wyłączone od kilku minut (ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typuanty U.V.Wymieniać uszkodzoną żarówkę nanową tego samego typu i o takich
samych parametrach.









Światła mijania i drogowe (model z refl ektoramiksenonowymi)

Wymiana lampy ksenonowej D1S musi być wykonana przez ASO SIECI PEUGEOT lub w warsztacie specjalistycznym ze względu naniebezpieczeństwo porażenia prądem. Zaleca się wymianę wszystkich żarówek D1S jednocześnie pomimouszkodzenia tylko jednej z nich.

Kierunkowskazy (model zlampami ksenonowymi)

Światła dzienne

Wymiana diod elektroluminescencyjnych - LED musibyć wykonana w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.

8
193
Informacje praktyczne

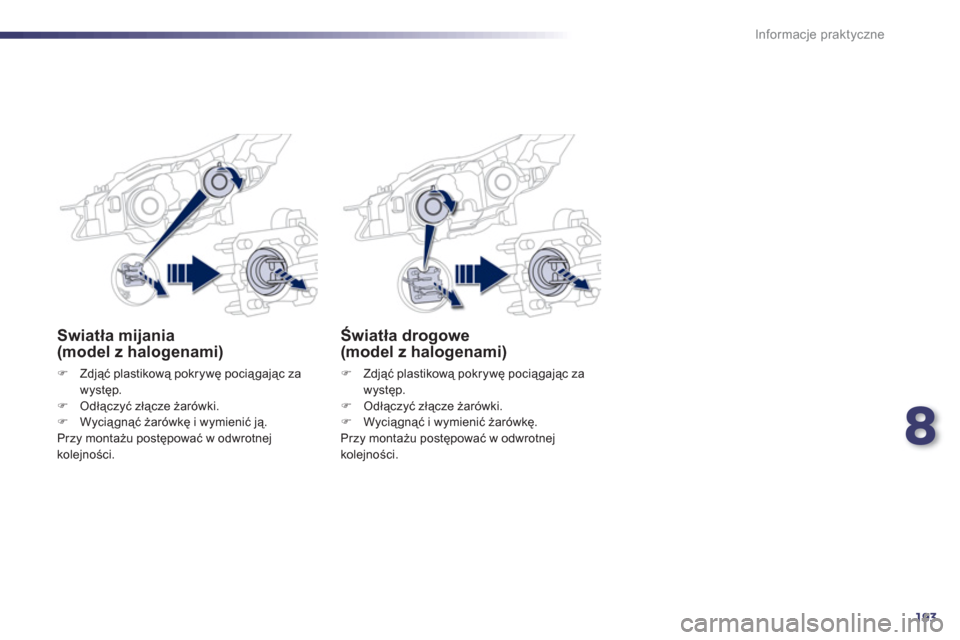

Światła drogowe (model z halogenami)
)
Zdjąć plastikową pokrywę pociągając za
występ.
)
Odłączyć złącze żarówki. )
Wyciągnąć i wymienić żarówkę.
Przy montażu postępować w odwrotnejkolejności.
Swiatła mijania (model z halogenami)
)Zdjąć plastikową pokrywę pociągając za
występ.
)Odłączyć złącze żarówki.)Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.

194
Informacje praktyczne
Kierunkowskazy (model z lampami halogenowymi)
)Skręcić koła do oporu do wewnątrz, abyuzyskać dostęp do wnęki koła.)Odkręcić dwie śruby mocujące pokrywę,znajdującą się we wnęce koła. )Odchylić nadkole.
)
Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.
)
Odłączyć złącze oprawy żarówki. )
Wyjąć i wymienić żarówkę.
Przy montażu nowej żarówki należypostępować w odwrotnej kolejności.
Informacje na temat wymiany żarówek można uzyskać w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.
Kierunkowskazy boczne
W celu wymiany tych żarówek należy skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

Punktowe oświetlenie
zewnętrznyc
h lusterek
wstecznych

Wymianę diod elektroluminescencyjnychnależy wykonać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

8
195
Informacje praktyczne
1.Światła stop (diody
elektroluminescencyjne-LED).2. Światła cofania (W19W).3.Kierunkowskazy (PY21W- żółte).4.Światła pozycyjne (diody
elektroluminescencyjne-LED).5.Światła przeciwmgielne (diodyelektroluminescencyjne-LED).




















Światła tylne
Kierunkowskazy(na błotniku)
)
Otworzyć bagażnik, a następnie zdjąć
osłonę świateł.)
Wyjąć piankę uszczelniającą. )
Odłączyć złącze świateł. )
Odkręcić nakrętkę mocującą światło.
)
Ostrożnie wyciągnąć lampę na zewnątrz.)
Zdjąć piankę uszczelniającą.)
Wypiąć oprawkę żarówki. )
Przekręcić o ćwierć obrotu żarówkę i
wymienić ją.

Aby założyć żarówkę, należy postępować wodwrotnej kolejności.



Wymiana świateł z diodamielektroluminescencyjnymi - LED
Aby wymienić światła, skontaktować sięz ASO sieci PEUGEOT lub warsztatemspecjalistycznym.

196
Informacje praktyczne
Światła cofania (pokrywa bagażnika)
)Otworzyć pokrywę bagażnika, a następniezdjąć osłonę światła.)Odłączyć złącze światła. )Odkręcić nakrętkę mocującą światło.
)
Ostrożnie wyciągnąć lampę na zewnątrz. )
Zdjąć piankę uszczelniającą.)Przekręcić o ćwierć obrotu oprawkę
żarówki i wymienić uszkodzoną żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.

8
197
Informacje praktyczne
Trzecie światło stop (diody elektroluminescencyjne-LED)
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

Oświetlenie tablicy rejestracyjnej
)
Włożyć cienki śrubokręt do jednego z
dwóch otworów znajdujących się po
zewnętrznej stronie przezroczystej osłony. )
Podważyć osłonę i wypiąć ją.)
Odłączyć złącze lampy.)
Zdjąć przezroczystą osłonę. )
Wyciągnąć i wymienić żarówkę.

198
Informacje praktyczne




















Wymiana bezpiecznika Sposób wymiany uszkodzonego bezpiecznika na nowy, aby usunąć usterkę odpowiadającej mu funkcji.
Szczypce znajdują się w schowku przednim.
Dostęp do narzędzi

Przed wymianą bezpiecznika należy ustalić
przyczynę usterki i wykonać odpowiednią naprawę.


Wymiana bezpiecznika
DobryZły
)
Na podstawie stanu włókna sprawdzić, czybezpiecznik jest uszkodzony. )
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda. )
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
nominalnym natężeniu.
)
Sprawdzić, czy numer wygrawerowanyna skrzynce zgadza się z natężeniem
wygrawerowanym na bezpieczniku oraz w
tabelach poniżej.

PEUGEOT nie ponosi odpowiedzialności za koszty związanez naprawą pojazdu lub usterką spowodowaną instalacją osprzętu dodatkowego, nie zalecanegoprzez PEUGEOT i zainstalowanego niezgodnie z zaleceniami, w szczególności dotyczy to urządzeń, których łączny pobór mocy przekracza10 miliamperów.


Instalacja osprzętuelektrycznego

Układ elektryczny w pojeździe został takzbudowany, aby działał z wyposażeniemseryjnym lub opcjonalnym.
Przed instalacją innego wyposażenialub osprzętu elektrycznego w pojeździe należy skontaktować się z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym.
