2012 Peugeot 508 RXH Instrukcja Obsługi (in Polish)

7
175

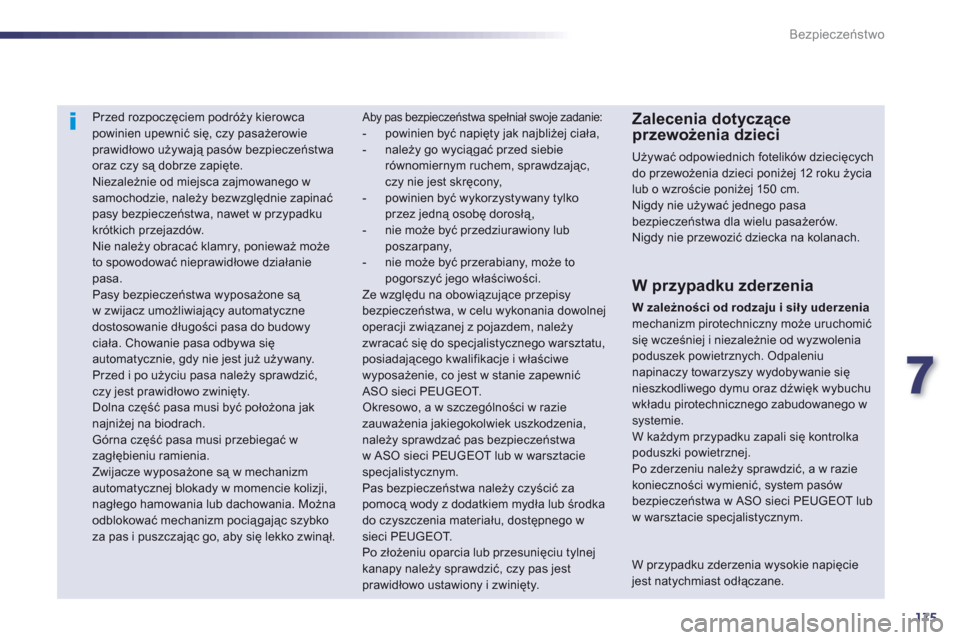

Bezpieczeństwo





Przed rozpoczęciem podróży kierowcapowinien upewnić się, czy pasażerowie prawidłowo używają pasów bezpieczeństwa
oraz czy są dobrze zapięte. Niezależnie od miejsca zajmowanego wsamochodzie, należy bezwzględnie zapinać pasy bezpieczeństwa, nawet w przypadku kr

176
Bezpieczeństwo

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane tak,
by zwiększyć bezpieczeństwo osób (z wyjątkiem pasażera na tylnym środkowym siedzeniu)w razie silnego zderzenia. Uzupełniają one
działanie pasów bezpieczeństwa, wyposażonych
w ogranicznik siły napięcia (z wyjątkiem pasażera na tylnym środkowym siedzeniu).
Podczas zderzenia, elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
- w razie silnego zderzenia, poduszkinapełniają się natychmiast, chroniąc tym
samym pasażerów pojazdu (z wyjątkiem pasażera na tylnym środkowym siedzeniu);natychmiast po zderzeniu, gaz zawarty
w poduszce powietrznej ulatnia się, aby
nie ograniczać widoczności i ułatwić
ewentualne wyjście pasażerów,
- w razie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania, poduszki niezadziałają, ponieważ pasy bezpieczeństwa zapewnią optymalne zabezpieczenie.
Poduszki powietrzne funkcjonują tylko przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnegozderzenia (w trakcie tego samego wypadku lub innego wypadku), poduszka powietrzna nie zadziała.
Wystrzeleniu poduszki powietrznej towarzyszy wydostawanie sięnieszkodliwego dymu oraz odgłosu,spowodowanego odpaleniem ładunku pirotechnicznego zabudowanego w systemie. Dym jest nieszkodliwy, ale może byćdrażniący dla osób uczulonych.
Dźwięk wybuchu może, na krótki czas, osłabić słuch.


Strefy wykrywania zderzenia
A.
Strefa uderzenia czołowego. B.
Strefa uderzenia bocznego.
Przednie poduszki powietrzne


Aktywacja

Poduszki powietrzne wyzwalają się jednocześnie, o
ile przednia poduszka powietrzna pasażera nie jest
wyłączona, w razie silnego zderzenia czołowego całą
lub częścią przedniej strefy samochodu A
, zgodnie z
osią wzdłużną samochodu w płaszczyźnie poziomej
oraz w kierunku od przodu do tyłu samochodu.

Poduszka powietrzna rozwija się między klatką piersiową
i głową osób na przednich siedzeniach i kierownicą
po stronie kierowcy oraz deską rozdzielczą po stronie
pasażera w celu amor tyzacji szarpnięcia do przodu.
W razie silnego czołowego zderzenia system chroni kierowcę i pasażera na przednim fotelu, ograniczając niebezpieczeństwo uszkodzenia głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się wśrodkowej części kierownicy, natomiast poduszka
powietrzna pasażera w desce rozdzielczej powyżejprzedniego schowka.

7
177
Bezpieczeństwo


Wyłączenie

Tylko poduszka powietrzna po stronie pasażera może być wyłączona: )przy wyłączonym zapłonie
włożyü
klucz do wyłącznika poduszki powietrznej
pasażera,)przekręcić klucz w położenie "OFF",)następnie wyjąć klucz nie zmieniając jegopołożenia.
W zależności od wersji pojazdu, ta
kontrolka zaświeci się w zestawie
wskaźników lub na w
yświetlaczu kontrolek pasa bezpieczeństwa i przedniej poduszki powietrznejpasażera po włączeniu zapłonu oraz przez cały czas,
gdy poduszka powietrzna jest wyłączona.

Aby zapewnić bezpieczeństwo dziecka wprzypadku montażu fotelika dziecięcego na przednim fotelu pasażera w pozycji "tyłem do kierunku jazdy", należy bezwzględnie wyłączyć przednią poduszkę powietrzną pasażera.W przeciwnym razie dziecko narażonebędzie na poważne obrażenia ciała lubśmierć w momencie wyzwolenia poduszki powietrznej pasażera.

Jeżeli co najmniej jedna z dwóch kontrolek poduszek powietrznychzaświeci się na stałe, nie należy instalować fotelika dziecięcego naprzednim fotelu.
Przeprowadzić kontrolę w ASOsieci PEUGEOT lub w warsztacie specjalistycznym.

Ponowne włączenie
Po wyjęciu fotelika dziecięcego, przywyłączonym zapłonie
, należy przekręcićprzełącznik w położenie "ON"w celu ponownejaktywacji poduszki powietrznej pasażera jadącego z przodu.

Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pasów
bezpiecze
ństwa i czołowej poduszki
powietrznej pasażera na około 1 minutę, jeżeli poduszka czołowa
pasażera jest włączona.


Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźnik

178
Bezpieczeństwo
Boczne poduszki powietrzne
Aktywacja
Boczne poduszki powietrzne wyzwalają siępojedyńczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B, prostopadle do osi wzdłużnejsamochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy biodrem i ramieniem osoby zajmującej przedni fotel samochodu i płytą danych drzwi. W razie silne
go uderzenia bocznego, systemchroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest wbudowana
w szkielecie oparcia fotela po stronie drzwi.

Strefy wykrywania zderzenia
A.
Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne

W razie silnego uderzenia bocznego systemchroni kierowcę i pasażerów (z wyjątkiem
pasażera na tylnym środkowym siedzeniu),
ograniczając niebezpieczeństwo uszkodzenia
boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części kabiny.

W przypadku niewielkiego uderzenia lub zahaczenia boku pojazdu lub w przypadku dachowania, poduszka powietrzna może nie zadziałać. W przypadku uderzenia z przodu lub ztyłu, poduszka kurtynowa nie zadziała.


Aktywacja

Kurtynowe poduszki powietrzne wyzwalają się jednocześnie z odpowiednimi poduszkami
bocznymi w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B, prostopadle do osi wzdłużnejsamochodu, w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się między osobą na przednim lub tylnymsiedzeniu samochodu i szybą.
Jeżeli kontrolka zapali się w zestawie
wskaźników, włączy się sygnał
dźwiękowy, a na wyświetlaczu
w zestawie wskaźników pojawi się komunikat, należy skontaktować się
z ASO sieci PEUGEOT lub z warsztatemspecjalistycznym w celu sprawdzenia systemu.
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.


Usterka działania

7
179
Bezpieczeństwo

Przyjmować normalną i pionową pozycjęsiedzącą.
Zapinać właściwie wyregulowane pasybezpieczeństwa.
Nic nie trzymać między pasażerami ipoduszkami powietrznymi (dzieci, zwierząt, przedmiotów...). Mogłyby one zakłócić działanie poduszek lub spowodować skaleczenia u pasażerów.
W przypadku gdy pojazd uległ wypadkowilub został skradziony, należy sprawdzić system poduszek powietrznych. Naprawy systemu poduszek powietrznych muszą być wykonywane wyłącznie w ASO sieci PEUGEOT lub w warsztaciespecjalistycznym.
Nawet przy zachowaniu wszystkich wymienionych powyżej środków ostrożności,w momencie rozwinięcia poduszkipowietrznej nie można wykluczyć ryzykazranienia lub niewielkich oparzeń głowy, klatkipiersiowej czy ramion. Poduszka napełniasię prawie natychmiast (w kilka milisekund),następnie opróżnia się, uwalniając gorący gaz
przez specjalne otwory.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce homologowane, niezakłócające działania bocznych poduszek powietrznych. Aby zapoznać się z gamą pokrowcówdostosowanych do Państwa samochodu,można konsultować się z siecią serwisową PEUGEOT (patrz rozdział "Informacje praktyczne - § Akcesoria"). Nigdy niczego nie mocować i nie przyklejać na oparciach siedzeń (ubrania...), mogłobyto spowodować skaleczenia klatki piersiowejlub ramion podczas zadziałania bocznej poduszki powietrznej.Nie zbliżać się do drzwi bardziej niż jest to konieczne.

Przednie poduszki powietrzne

Nie prowadzić pojazdu trzymając kierownicęza jej ramiona lub opierając ręce na jej środku.
Pasażer nie powinien trzymać nóg na desce rozdzielczej.
W miarę możliwości powstrzymać sięod palenia (papieros, fajka), ponieważ uruchomienie poduszki w tym czasie mogłoby spowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nieuderzać poduszki.

Poduszki kur tynowe
Nie należy niczego mocować ani przyklejać do sufitu, gdyż mogłoby to spowodować obrażenia głowy w przypadku zadziałania poduszki kurtynowej.Nie wolno demontować uchwytów sufitowych, jeśli samoch

180
Informacje praktyczne
Kompletny zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającym
do tymczasowej naprawy
opony, abymóc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów, spowodowan
ych przebiciem opony,
znajdujących się na bieżniku lub opasaniu
opony.




















Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu



Lista narzędzi

Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa
samochodu. Nie należ
y ich używać do innych celów.1.Sprężarka 12 V.
Zawiera środek uszczelniający do
t
ymczasowej naprawy opony i umożliwia uzyskanie prawidłowego ciśnienia woponie.
2. Dwa klocki * do zablokowania przednich kół samochodu. 3.
Odkręcany zaczep holowniczy.
Patrz rozdział "Holowanie pojazdu".
*
Zależnie od kra
ju przeznaczenia lub poziomu
wyposażenia.

8
181
Informacje praktyczne
A.Przełącznik położenia "Naprawa" lub
"Pompowanie".
B.Przełącznik włącz "I"/ wyłącz "O".C.Przycisk wypuszczania powietrza. D.Ciśnieniomierz (w barach lub p.s.i). E.
Pojemnik z:
- kablem z przejści

182
Informacje praktyczne
Sposób przeprowadzenia
naprawy
1. Uszczelnianie )
Całkowicie rozwinąć biały przewód G.)
Odkręcić korek z białego przewodu. )
Podłączyć biały przewód do zaworu
naprawianej opony.

)Włożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
)Uruchomić samoch
