2012 PEUGEOT 5008 Omistajan Käsikirja (in Finnish)

LASTEN TURVALLISUUS
127

Järjestelmä toimii itsenäisesti
eikä missään tapauksessa kor-
vaa keskuslukitusta.
Tarkista lapsilukon tila aina
autoa käynnistäessäsi.
Ota virta-avain aina lukosta, vaikka
poistuisit autosta vain hetkeksi.
Voimakkaassa törmäyksessä sähkö-
toiminen lapsilukko kytkeytyy auto-
maattisesti pois toiminnasta, jotta
takamatkustajat pääsevät ulos au-
tosta.

MEKAANINEN LAPSILUKKO

Mekaaninen laite, joka estää takaoven
avaamisen sen sisäkytkimestä.
Säätökytkin löytyy kummankin taka-
oven sivusta.


)
Käännä punaista kytkintä kahdek-
sasosakierrosta virta-avaimella,
ovessa olevassa etiketissä näyte-
tyllä tavalla. Tarkista moitteeton
lukinta.








SÄHKÖINENLAPSILUKKO

Kauko-ohjausjärjestelmä, jolla voidaan
estää takaovien avaaminen niiden sisä-
kytkimistä ja takalasinnostimien käyttö.


)
Paina tätä painiketta sytytysvirran
ollessa kytkettynä.
Painikkeen merkkivalo syttyy ja lisäksi
ilmestyy viesti, joka vahvistaa käyttöön-
oton.
Merkkivalo palaa niin kauan, kun lapsi-
lukko on toiminnassa.
Ovien avaus auton ulkopuolelta ja takala-
sinnostimien käyttö kuljettajan ovipanee-
lin sähkökytkimillä jää yhä mahdolliseksi.
Lukitseminen

Avaaminen


)
Käännä punaista kytkintä kahdek-
sasosakierrosta virta-avaimella.




Käyttöönotto
Toiminnanesto


)
Paina tätä painiketta uudelleen syty-
tysvirran ollessa kytkettynä.
Painikkeen merkkivalo sammuu ja lisäksi
ilmestyy viesti, joka vahvistaa toiminna-
neston.
Merkkivalo on sammunut, kun lapsilu-
kon toiminta on estetty.

Muut merkkivalon tilat osoitta-
vat sähkötoimisen lapsilukon
toimintahäiriötä.

Tarkastuta järjestelmä PEUGEOT-ver-
kostolla tai valtuutetussa korjaamossa.

TU
R
128
SUUNTAVALOT

Jos suuntavalo unohtuu pääl-
le yli 20 sekunniksi, varoi-
tusmerkkiäänen voimakkuus
kasvaa jatkuvasti, kun auton nopeus
on yli 60 km/h.


)
Vilkuta vasemmalle painamalla va-
lojen säätövipu alaspäin pohjaan
saakka.

)
Vilkuta oikealle nostamalla valojen
säätövipu ylöspäin loppuun saakka.
HÄTÄVILKKU

Suuntavalojen välityksellä toimiva va-
roitusjärjestelmä, jolla voidaan varoittaa
muita tielläliikkujia, jos auto menee epä-
kuntoon, jos sitä joudutaan hinaamaan
tai jos se on ollut onnettomuudessa.


)
Kun käännät tai painat painiketta A
,
suuntavalot vilkkuvat.
Hätävilkku toimii myös virran ollessa
katkaistu.
Hätävilkkujen automaattinen
syttyminen
Hätävilkut syttyvät automaattisesti, kun
auton vauhti hidastuu voimakkaasti hä-
täjarrutuksessa.
Hätävilkut sammuvat automaattisesti,
kun kaasupoljinta painetaan seuraavan
kerran jarrutuksen jälkeen.




)
Voit sammuttaa hätävilkut myös pai-
niketta painamalla.

ÄÄNIMERKKI



)
Paina ohjauspyörän haaraa.
Käytä äänimerkkiä maltilli-
sesti ja vain seuraavissa ta
pauksissa:


- välitön vaaratilanne

- pyöräilijän tai jalankulkijan ohitta-
minen

- lähestyminen paikkaa, jonne ei
ole näkyvyyttä.

Käytetään muiden tielläliikkujien varoit-
tamiseen välittömästä vaarasta.

"Moottoritie"-toiminto
Paina kerran ylös- tai alaspäin vipua
ilman, että vipukytkimen vastuskohta
ylittyy; vastaavat suuntavalot vilkkuvat
kolme kertaa.

TU
R
129
RENGASPAINEEN VALVONTAJÄRJESTELMÄ
Järjestelmä, jolla renkaiden painetta voi-
daan automaattisesti valvoa ajon aikana.
Rengaspaineanturilla varuste-
tun renkaan korjaus- ja vaih-
totyöt täytyy antaa valtuutetun
PEUGEOT-huoltokorjaamon tai val-
tuutetun korjaamon tehtäväksi.
Jos renkaan vaihtamisen jälkeen
järjestelmä ei pysty tarkkailemaan
rengasta (esimerkiksi talvirenkaiden
asentamisen jälkeen), järjestelmä
pitää alustaa uudelleen valtuutetus-
sa PEUGEOT-huoltokorjaamossa tai
valtuutetussa korjaamossa.

Rengaspaineet tulee tarkistaa
säännöllisesti (katso kappale
"Tunnistaminen"), jotta auton
ohjattavuus säilyy optimaalisena ja
vältetään renkaiden ennenaikainen
kuluminen, erityisesti hyvin raskaas-
sa ajossa erityisolosuhteissa (esi-
merkiksi painava kuorma, suurempi
ajonopeus).
Rengaspaineet tulee mitata vähintään
kerran kuussa silloin, kun renkaat
ovat kylmät. Mittaa myös varapyörän
rengaspaine.
Lähellä oleva, samalla taajuudella toi-
miva laite saattaa aiheuttaa tilapäisiä
häiriöitä rengaspaineiden tarkkailujär-
jestelmässä.

Jokaiseen venttiiliin asennetut paineanturit
antavat hälytyksen, jos ne havaitsevat ren-
gaspaineita koskevan toimintahäiriön (kun
nopeus on vähintään 20 km/h).
Varapyörässä ei ole anturia.
Tämä symboli tulee näkyviin
mittaristoon ja/tai monitoiminäyt-
töön tulee viesti, jossa ilmoite-
taan mikä rengas on kyseessä.
Samalla kuuluu äänimerkki.


)
Tarkasta rengaspaine mahdollisim-
man pian.
Tarkastus on tehtävä auton ollessa kylmä.



Alhainen rengaspaine
STOP
-merkkivalo syttyy,
kuuluu äänimerkki ja mo-
nitoiminäyttöön tulee viesti
kyseisen renkaan kohdalle.


)
Pysäytä auto heti. Älä tee äkillisiä
ohjausliikkeitä äläkä jarruta.

)
Vaihda vaurioitunut (puhjennut tai
osittain tyhjentynyt) rengas ja tarkasta
rengaspaineet mahdollisimman pian.

Rengasrikko

Rengaspaineita tulee tark-
kailla säännöllisesti, vaikka
autossa onkin rengaspainetta
valvova järjestelmä se ei korvaa kul-
jettajan valppautta ja vastuuta.


Anturia/antureita ei havaita tai niissä
on vika
Monitoiminäyttöön tulee viesti kyseisen
renkaan/renkaiden kohdalle tai joka
osoittaa, että järjestelmässä on toimin-
tahäiriö. Samalla kuuluu äänimerkki.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun korjaa-
moon ja vaihdata viallinen anturi/anturit.

Viesti tulee näyttöön myös sil-
loin, kun joku auton renkaista
siirretään kauas autosta (kor-
jattavaksi) tai autoon asennetaan
pyörä (tai useampi pyörä), jo(i)ssa ei
ole anturia.

TU
R
130
AJOVAKAUDEN
HALLINTAJÄRJESTELMÄ (ESC)
Ajovakauden hallintajärjestelmään (ESC:
Electronic Stability Control) kuuluvat seu-
raavat järjestelmät:


- lukkiutumaton jarrujärjestelmä (ABS) ja
elektroninen jarruvoiman jako (REF)

- hätäjarrutustehostin (AFU)

- elektroninen luistonestojärjestelmä
(ASR)

- CDS-vakauttamisjärjestelmä.


Määritelmät


Elektroninen luistonestojärjestelmä (ASR)

ASR-luistonestojärjestelmä korjaa pyö-
rien liikkuvuutta siten, että pyörät eivät
pääse luisumaan. Järjestelmä säätää
vetävien pyörien jarruja ja moottorin
käyntinopeutta. Järjestelmä parantaa
auton suuntavakautta kiihdytettäessä.

CDS-vakauttamisjärjestelmä
CDS-järjestelmä valvoo kutakin ren-
gasta ja havaitsee erilaisten anturien
perusteella, jos auton todellinen ajolinja
ja kuljettajan määräämä ajolinja poikke-
avat toisistaan. Tällöin se jarruttaa joko
yhtä tai useampaa pyörää ja moottorin
käyntinopeutta, jotta auto pysyisi halu-
tulla ajolinjalla fysiikan lakien sallimissa
rajoissa.


Hätäjarrutustehostin (AFU)
Järjestelmän avulla saadaan hätäjarru-
tuksessa jarrupaine nostettua nopeasti
optimaaliselle tasolle, jotta jarrutusmat-
ka jäisi mahdollisimman lyhyeksi.
Järjestelmä käynnistyy riippuen no-
peudesta, jolla jarrupoljinta painetaan.
Tämän järjestelmän ansiosta jarrupoljin
muuttuu kevyemmäksi ja jarrutusteho
lisääntyy.
Lukkiutumaton jarrujärjestelmä
(ABS) ja elektroninen jarruvoiman
jako (REF)
Järjestelmä lisää auton vakautta ja hal-
littavuutta jarrutuksissa sekä mutkissa,
erityisesti huonokuntoisilla ja liukkailla
teillä.
ABS-järjestelmä estää renkaiden lukkiu-
tumisen hätäjarrutuksissa.
Elektroninen jarruvoiman jakojärjestelmä
jakaa jarrutehoja pyörien välillä.

Toiminnot

Jos oheinen merkkivalo syttyy,
kuuluu varoitusmerkkiääni ja
näyttöön tulee viesti, kysees-
sä on lukkiutumattoman jarru-
järjestelmän toimintahäiriö. Jos autolla
jarrutetaan tällöin, auton hallinta voidaan
menettää.

Jos oheinen merkkivalo sekä
STOP
-merkkivalo syttyvät yhtä
aikaa, ja samalla kuuluu varoi-
tusmerkkiääni ja näyttöön tulee
viesti, kyseessä on elektronisen jarruvoi-
manjakojärjestelmän (REF) toimintahäi-
riö. Jos autolla jarrutetaan tällöin, auton
hallinta voidaan menettää.

Auto on ehdottomasti pysäytettävä.


Ota molemmissa tapauksissa yhteyttä PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.


Pyöriä vaihdettaessa (renkaat ja
vanteet), varmista että ne ovat
hyväksyttyä tyyppiä autoosi.
ABS-järjestelmä saattaa aiheuttaa
jarrutettaessa jarrupolkimen lievää
tärinää toimiessaan normaalisti.


Jos joudut hätäjarrutustilan-
teeseen, paina jarrupoljinta
täydellä voimalla ja pidä pol-
jinpaine vakiona.


ABS-jarrut eli lukkiutumaton
jarrujärjestelmä ja elektroninen
jarrupaineen jakojärjestelmä (REF)
Lumikelin pidonhallinta (älykäsvetoluiston hallinta)
Autosi on varustettu älyjärjestelmällä
,
joka auttaa liikkuvuuteen lumessa.
Järjestelmä tarkkailee automaattisesti ja
jatkuvasti heikkoja pito-olosuhteita, jotka
saattavat tehdä käynnistymisen ja auton
etenemisen vaikeaksi syvässä uudessa
lumessa tai tampatussa lumessa.
Näissä tilanteissa älykäs vetoluiston
hallintajärjestelmä
rajoittaa etupyörien
luiston, jolla taataan optimi ohjattavuus
ja ajolinjan seuranta.
Erityisen vaativissa oloissa (syvä lumi,
muta…), voi olla tarpeen kytkeä pois
hetkeksi ESP/ASR
-järjestelmät, jotta
pyörät luistavat ja saavat jälleen pidon.
Pois kytketty järjestelmä on kytkettävä
takaisin niin pian kuin mahdollista.
Pidon ollessa huono, on erittäin suosi-
teltavaa käyttää lumirenkaita.

TU
R
131

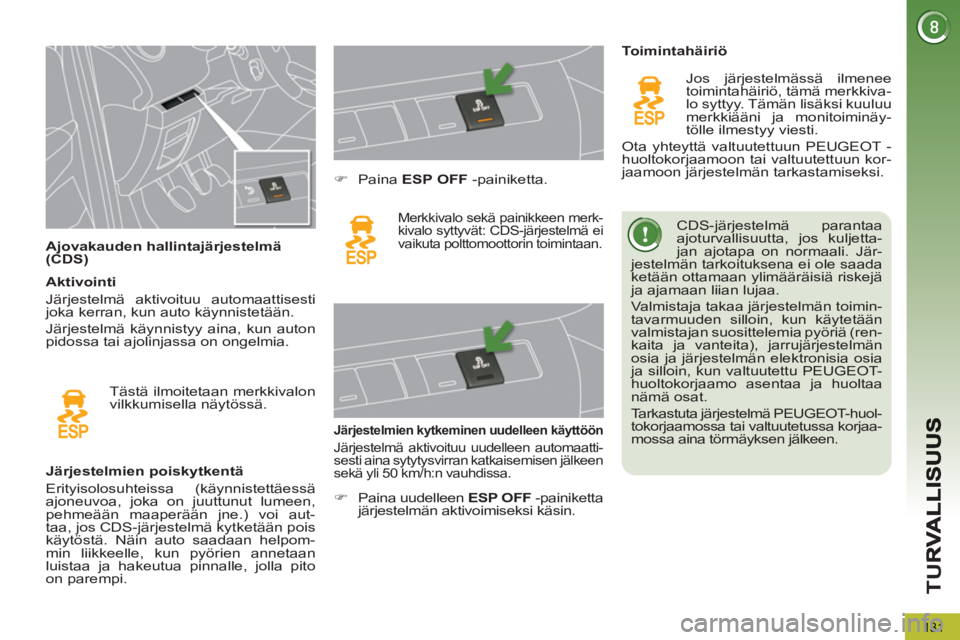

Ajovakauden hallintajärjestelmä
(CDS) CDS-järjestelmä parantaa
ajoturvallisuutta, jos kuljetta-
jan ajotapa on normaali. Jär-
jestelmän tarkoituksena ei ole saada
ketään ottamaan ylimääräisiä riskejä
ja ajamaan liian lujaa.
Valmistaja takaa järjestelmän toimin-
tavarmuuden silloin, kun käytetään
valmistajan suosittelemia pyöriä (ren-
kaita ja vanteita), jarrujärjestelmän
osia ja järjestelmän elektronisia osia
ja silloin, kun valtuutettu PEUGEOT-
huoltokorjaamo asentaa ja huoltaa
nämä osat.
Tarkastuta järjestelmä PEUGEOT-huol-
tokorjaamossa tai valtuutetussa korjaa-
mossa aina törmäyksen jälkeen.








Järjestelmien poiskytkentä
Erityisolosuhteissa (käynnistettäessä
ajoneuvoa, joka on juuttunut lumeen,
pehmeään maaperään jne.) voi aut-
taa, jos CDS-järjestelmä kytketään pois
käytöstä. Näin auto saadaan helpom-
min liikkeelle, kun pyörien annetaan
luistaa ja hakeutua pinnalle, jolla pito
on parempi.

)
Paina ESP OFF
-painiketta.

Merkkivalo sekä painikkeen merk-
kivalo syttyvät: CDS-järjestelmä ei
vaikuta polttomoottorin toimintaan.


Järjestelmien kytkeminen uudelleen käyttöön

Järjestelmä aktivoituu uudelleen automaatti-
sesti aina sytytysvirran katkaisemisen jälkeen
sekä yli 50 km/h:n vauhdissa.

Toimintahäiriö
Jos järjestelmässä ilmenee
toimintahäiriö, tämä merkkiva-
lo syttyy. Tämän lisäksi kuuluu
merkkiääni ja monitoiminäy-
tölle ilmestyy viesti.
Ota yhteyttä valtuutettuun PEUGEOT -
huoltokorjaamoon tai valtuutettuun kor-
jaamoon järjestelmän tarkastamiseksi.
Tästä ilmoitetaan merkkivalon
vilkkumisella näytössä.

Aktivointi
Järjestelmä aktivoituu automaattisesti
joka kerran, kun auto käynnistetään.
Järjestelmä käynnistyy aina, kun auton
pidossa tai ajolinjassa on ongelmia.


)
Paina uudelleen ESP OFF
-painiketta
järjestelmän aktivoimiseksi käsin.

TU
R
132

Korkeuden säätö

Etuistuimen turvavyö lukitsematta -
merkkivalo









Lukitseminen


)
Vedä hihnasta ja aseta solki lukkoon.

)
Tarkista lukkiutuminen vetämällä
hihnasta.


)
Jos haluat säätää korkeutta, purista
kytkintä A
ja liu'uta sitä, kunnes löy-
dät sopivan kiinnityskohdan.

Kun sytytysvirta kytketään, eikä
kuljettaja ja/tai etumatkustaja
ole kytkenyt turvavyötään, tämä
merkkivalo syttyy turvavyön ja
etumatkustajan etuturvatyynyn merkki-
valojen näytössä.
Tämä merkkivalo vilkkuu ja äänimerkki
kuuluu noin 20 km/h:n nopeudesta läh-
tien kahden minuutin ajan. Kun kaksi
minuuttia on kulunut, tämä merkkivalo
jää palamaan siihen saakka, kunnes
kuljettaja ja/tai etumatkustaja lukitsee
turvavyön.
Lukituksen avaaminen


)
Paina lukon punaista painiketta.

)
Anna turvavyön kelautua hitaasti.

TURVAVYÖT

Etuturvav
yöt


Etuturvavöissä on pyrotekninen kiristin-
ja voimanrajoitinjärjestelmä.
Tämä järjestelmä parantaa turvallisuut-
ta etuistuimilla etu- ja sivutörmäyksissä.
Törmäyksen voimakkuuden mukaan
kiristinjärjestelmä kiristää vyöt heti ja
painaa ne näin tiukemmin istujan kehoa
vasten.
Kiristimillä varustetut turvavyöt ovat val-
miustilassa heti sytytysvirran kytkemisen
jälkeen.
Voimanrajoitin vähentää vyön istujan
rintakehään kohdistamaa painettaja pa-
rantaa näin turvavyön antamaa suojaa.

TU
R
133


1.
Turvavyö lukitsematta edessä ja/tai
takana

2.
Kuljettajan turvavyön merkkivalo

3.
Etumatkustajan turvavyön merkkivalo

4.
Oikealla istuvan takamatkustajan
turvavyön merkkivalo

5.
Keskellä istuvan takamatkustajan
turvavyön merkkivalo

6.
Vasemmalla istuvan takamatkustajan
turvavyön merkkivalo
Turvavyö lukitsematta -
merkkivalojen näyttö
Takaturvavyöt

Takapaikoilla on kolmipistevyö ja kelaus-
laite sekä voimanrajoitin (keskimmäistä
takaistuinta lukuunottamatta).

Turvavyön aukeamisen merkkivalo
Tämä merkkivalo syttyy turva-
vyön ja etumatkustajan etuturva-
tyynyn merkkivalojen näytössä,
kun yksi tai useampi takamat-
kustajista avaa turvavyönsä.
Kun auton nopeus saavuttaa noin 20 km/h, tämä merkkivalo vilkkuu ja samalla kuu-
luu äänimerkki noin kahden minuutin
ajan. Kahden minuutin kuluttua tämä
merkkivalo jää palamaan, kunnes yksi
tai useampi takamatkustajista on lukinnut
turvavyön.

Lukitseminen


)
Vedä hihnasta ja aseta solki lukkoon.

)
Tarkista lukitus vetämällä hihnasta.


Lukituksen avaaminen


)
Paina lukon punaista painiketta.

)
Annan turvavyön kelautua hitaasti.

Turvavyön ja etumatkustajan etuturva-
tyynyn merkkivalojen näytössä vastaava
merkkivalo 2
tai 3
syttyy punaisena, jos
vyötä ei ole lukittu tai se on irronnut.

7 paikkaa


7.
Kolmannen rivin vasemmanpuoleisen
takaturvavyön merkkivalo.

8.
Kolmannen rivin oikeanpuoleisen
takaturvavyön merkkivalo.









Turvavyön aukeamisen
merkkivalojen näyttö
Jos turvavyö ei ole kiinnitetty, kun sy-
tytysvirta kytketään, kun moottori on
käynnissä tai kun ajoneuvo liikkuu alle
20 km/h:n nopeudella, vastaavat merk-
kivalot 4
- 8
syttyvät ja palavat noin
30 sekuntia punaisena.
Kun auto liikkuu yli 20 km/h:n nopeu-
della ja takamatkustaja avaa turvavyön,
vastaava merkkivalo 4
, 5
, 6
, 7
tai 8
syt-
tyy ja palaa punaisena. Samalla kuuluu
merkkiääni ja monitoiminäyttöön tulee
viesti.


Jotta toisen rivin sivuturvavyöt
eivät liehuisi vapaana, aseta
takaturvavöiden hihnat tätä
tarkoitusta varten oleviin vyö-
lenkkeihin.

TU
R
134

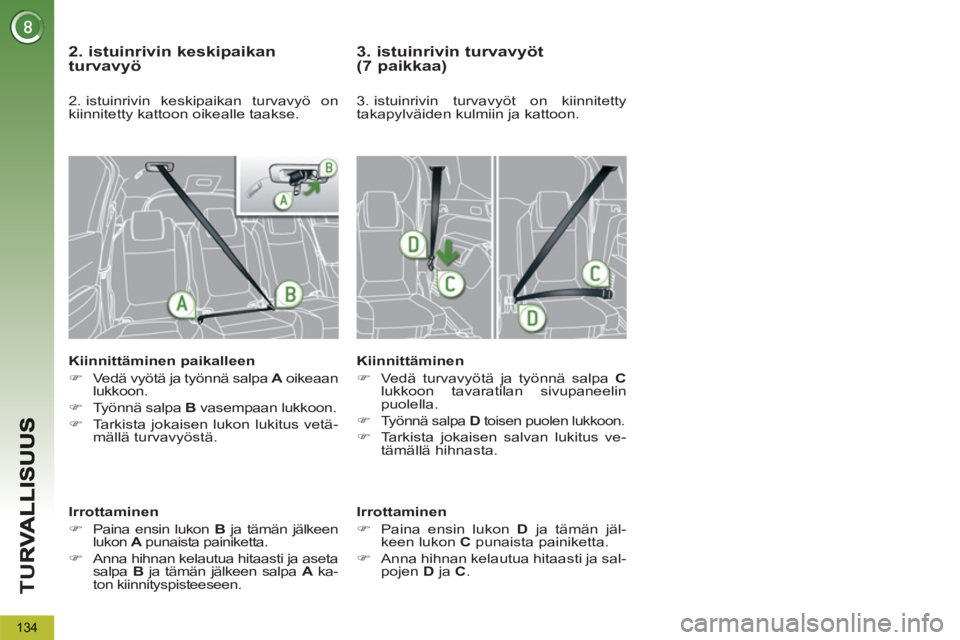

2. istuinrivin keskipaikan
turvavyö

Kiinnittäminen paikalleen


)
Vedä vyötä ja työnnä salpa A
oikeaan
lukkoon.

)
Työnnä salpa B
vasempaan lukkoon.

)
Tarkista jokaisen lukon lukitus vetä-
mällä turvavyöstä.


Irrottaminen


)
Paina ensin lukon B
ja tämän jälkeen
lukon A
punaista painiketta.

)
Anna hihnan kelautua hitaasti ja aseta
salpa B
ja tämän jälkeen salpa A
ka-
ton kiinnityspisteeseen.


3. istuinrivin turvavyöt (7 paikkaa)


Kiinnittäminen


)
Vedä turvavyötä ja työnnä salpa C

lukkoon tavaratilan sivupaneelin
puolella.

)

Työnnä salpa D
toisen puolen lukkoon.


)
Tarkista jokaisen salvan lukitus ve-
tämällä hihnasta.
3. istuinrivin turvavyöt on kiinnitetty
takapylväiden kulmiin ja kattoon.

Irrottaminen


)
Paina ensin lukon D
ja tämän jäl-
keen lukon C
punaista painiketta.

)
Anna hihnan kelautua hitaasti ja sal-
pojen D
ja C
.

2. istuinrivin keskipaikan turvavyö on
kiinnitetty kattoon oikealle taakse.
