2012 PEUGEOT 4007 Instruksjoner for bruk (in Norwegian)

9
PRAKTISK INFORMASJON

Parkering av bilen
Stopp bilen på et sted der den
ikke forstyrrer trafi kken. I den
grad det lar seg gjøre, skal bilen
settes på et vannrett, stabilt un-
derlag der den ikke glir.
Trekk til parkeringsbremsen, skru
av tenningen og sett bilen i før-
stegir slik at hjulene blokkeres.
Plasser eventuelt en støttekloss
under det hjulet som er diame-
tralt motsatt det hjulet som skal
skiftes ut.
Du må aldri legge deg under
en bil som er løftet opp med en
jekk. Bruk en støttebukk.
















Demontering av hjulet

Liste over arbeidsoperasjonene som skal følges



)
Dersom bilen din er utstyrt med det
(utstyr som er tilgjengelig som tilbe-
hør), skal overgangen 5
monteres
på hjulnøkkelen 1
for å løsne på
hjulbolten.

)
Bruk hjulnøkkelen 1
til å løsne på de
andre boltene.

)
Plasser jekken 2
i en av de to jekk-
festene A
(foran) eller B
(bak) under
bilen, så nær det defekte hjulet som
mulig.

)
Fold ut jekken 2
til sålen kommer i
kontakt med bakken. Påse at sålen
på jekken er loddrett i forhold til fes-
tet A
eller B
som brukes.

)
Løft opp bilen til det er tilstrekkelig
plass mellom hjulet og bakken for
montering av reservehjulet.

)
Fjern hjulboltene og oppbevar dem
på et rent sted.

)
Fjern hjulet.

9
PRAKTISK INFORMASJON

Etter skifte av hjul
Ved bruk av reservehjul av ty-
pen nødhjelpshjul, må man ikke
kjøre i over 80 km/t.
Få tilstrammingen av boltene
og dekktrykket på reservehju-
let kontrollert i et PEUGEOT-
verksted eller i et kvalifi sert
verksted.
Få det defekte hjulet reparert
og tilbakemonter det på bilen så
snart som mulig.


Montering av hjulet

Liste over arbeidsoperasjonene som skal følges


)
Før bilen helt ned.

)
Fold sammen jekken 2
og fjern
den.
)
Blokker den låsbare hjulbolten ved
hjelp av hjulnøkkelen 1
med over-
gangen 5
(dersom bilen din er ut-
styrt med det).

)
Blokker de andre boltene ved hjelp
av hjulnøkkelen 1 uten overgangen.

)
Rydd på plass verktøyet (se avsnit-
tet tim ("Tilgang til verktøyet").


Montering av vinterdekk
Dersom du utstyres bilen din
med vinterdekk på stålfelger,
må du
bruke spesielle hjulbolter
som skaffes hos din PEUGEOT-
forhandler eller i et kvalifi sert
verksted.


)
Plasser hjulet på navet.

)
Stram til boltene for hånd.

)
Foreta en første tiltrekking av den
låsbare hjulbolten ved hjelp av hjul-
nøkkelen 1
med overgangen 5
(der-
som bilen din er utstyrt med det).

)
Bruk hjulnøkkelen 1
til å foreta en før-
ste tiltrekking av de andre boltene.

9
PRAKTISK INFORMASJON
SKIFTE AV EN LYSPÆRE SKIFTE

Lyspærene skal håndteres med
en tørr klut.

Lyskasterne må ikke rengjø-
res med en tørr eller slipende
klut, og heller ikke med løse-
midler eller skuremidler.
Bruk
en klut eller en svamp og mildt
såpevann. Under visse klimatiske forhold
(lave temperaturer, fuktighet), er
det normalt at det fi nnes dugg på
innsiden av lykteglassene; dug-
gen forsvinner noen minutter et-
ter tenning av lyktene.



Frontlykter



1.
Blinklys

(PY21W - 21 W).


2.
Nærlys

(H11 - 55 W)
eller xenon lyspære
(D2S - 35 W).


3.
Parkeringslys (W5W - 5 W).


4.
Fjernlys (H7 - 55 W).


5.
Tåkelys foran

(H11 - 55 W).


VIKTIG: RISIKO FOR
LIVSFARLIG ELEKTRISK STØT
Xenon-lyspærer skal alltid skiftes ut i et
PEUGEOT-verksted eller i et kvalifi sert
verksted.

9
PRAKTISK INFORMASJON

Skifte av lyspærer i blinklys (1)
De fargede lyspærene skal skif-
tes ut med lyspærer med sam-
me spesifi kasjoner og samme
farge.

)
Drei pæreholderen A
mot venstre,
og fjern den.

)

Trekk ut lyspæren og skift den ut med en ny.

Ved tilbakemontering går man frem i
omvendt rekkefølge.
Tilgang til lyspærene på venstre side
Når du skal skifte ut en lyspære på ven-
stre side, ta ut festeskruen B
fra relé-
boksen og skyv denne bakover.
Tilgang til lyspærene på høyre side
Når du skal skifte ut en lyspære på høyre
side:


)
Fjern festet C
fra beholderen for vin-
dusspylervæsken og skyv beholde-
ren bakover.

)
Fjern festeskruen D
fra beholderen
for kjølevæske.

)
Fjern festet E
og løft opp beholde-
ren ved å skyve den fremover.

9
PRAKTISK INFORMASJON

Skifte av lyspærer i parkeringslys (3)


)
Løsne på lokket H
.

)
Kople fra kontakten.

)
Drei pæreholderen I
en kvart om-
dreining rundt og fjern den.

)
Trekk ut lyspæren og skift den ut
med en ny.
Ved tilbakemontering går man frem i
omvendt rekkefølge.

)
Løsne på lokket F
.

)
Kople fra kontakten.

)
Drei lyspæren G
mot venstre, og
fjern den.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
Skifte av lyspærer i nærlys (2)
Skifte av lyspærer i fjernlys (4)


)
Løsne på lokket J
.

)
Kople fra kontakten.

)
Skyv til side fjæren K
for å frigjøre
lyspæren og fjern den.
Ved tilbakemontering går man frem i
omvendt rekkefølge.

9
PRAKTISK INFORMASJON


)
Skyv sideblinklyset A
bakover og til
side.

)
Klipse løs sideblinklyset.

)
Kople fra kontakten til sideblinklyset
og skift det ut.
Ved tilbakemontering går man frem i
omvendt rekkefølge.

For å få tak i lyspærer, kontakt en PEUGEOT-
forhandler eller et kvalifi sert verksted.


Skifte av lyspærer i integrerte
sideblinklys


)
Fjern det beskyttende dekselet B

ved å trekke det ut.
Skifte av lyspærer i tåkelys(5)

)
Fjern de tre skruene C
, og trekk der-
etter pæreholderen utover.
)
Kople fra kontakten D
.

)
Drei lyspæren E
mot venstre og ta
den ut.
Ved tilbakemontering går man frem i
omvendt rekkefølge.

9
PRAKTISK INFORMASJON

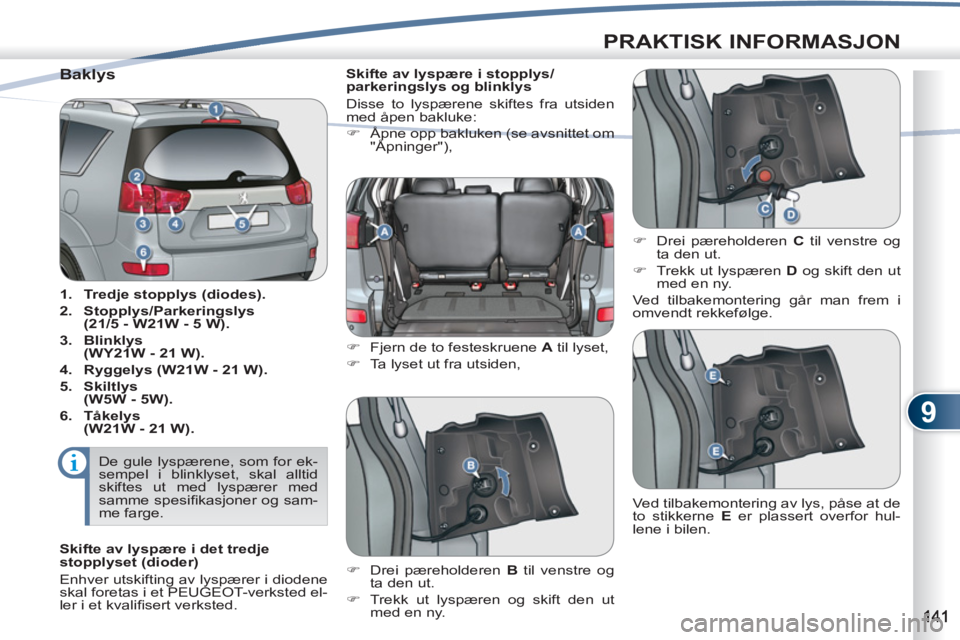

Baklys



1.
Tredje stopplys (diodes).


2.
Stopplys/Parkeringslys
(21/5 - W21W - 5 W).


3.
Blinklys
(WY21W - 21 W).


4.
Ryggelys (W21W - 21 W).


5.
Skiltlys
(W5W - 5W).


6.
Tåkelys
(W21W - 21 W).


Skifte av lyspære i stopplys/
parkeringslys og blinklys
Disse to lyspærene skiftes fra utsiden
med åpen bakluke:


)
Åpne opp bakluken (se avsnittet om
"Åpninger"),

)
Fjern de to festeskruene A
til lyset,

)
Ta lyset ut fra utsiden,
)
Drei pæreholderen C
til venstre og
ta den ut.

)
Trekk ut lyspæren D
og skift den ut
med en ny.
Ved tilbakemontering går man frem i
omvendt rekkefølge.

)
Drei pæreholderen B
til venstre og
ta den ut.

)
Trekk ut lyspæren og skift den ut
med en ny. Ved tilbakemontering av lys, påse at de
to stikkerne E
er plassert overfor hul-
lene i bilen. De gule lyspærene, som for ek-
sempel i blinklyset, skal alltid
skiftes ut med lyspærer med
samme spesifi kasjoner og sam-
me farge.

Skifte av lyspære i det tredje
stopplyset (dioder)
Enhver utskifting av lyspærer i diodene
skal foretas i et PEUGEOT-verksted el-
ler i et kvalifi sert verksted.

9
PRAKTISK INFORMASJON

Skifte av lyspære i ryggelys


)
Åpne opp bakluken (se avsnittet om
"Åpninger"),

)
Fra innsiden av bakluken, før en
skrutrekker inn i hullet i lokket A
for
å bruke den som dekkspak slik at
lokket åpnes.

Skifte av lyspære i skiltlys


)
Åpne opp bakluken (se avsnittet om
"Åpninger") for å få tilgang til lyspæ-
rene i skiltlyset D
,

)
Fjern det hele ved å trykke lysenhe-
ten D
mot venstre.
)
Drei pæreholderen B
mot venstre
og ta den ut.
)
Trekk ut lyspæren C
og skift den ut
med en ny.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
)
Før en liten skrutrekker inn i hullet
i det gjennomsiktige dekselet for å
trykke på tungestykket E
.

)
Fjern det gjennomsiktige dekselet.

)

Trekk ut lyspæren og skift den ut med en ny.

Ved tilbakemontering går man frem i
omvendt rekkefølge.


)
Ved tilbakemontering av lysenheten,
anbring først enden av tungestyk-
ket F
, og deretter tungestykket G
.
