Panneau regroupant les cadrans et les témoins d’indication de fonctionnement du
véhicule.
COMBINÉS

Pour plus d’informations, re-
portez-vous à la rubrique cor-
respondante au bouton ou à
la fonction et à son affi chage
associé.
Cadrans

6.
Bouton de remise à zéro de l’affi -
chage ou du réaffi chage de l’indi-
cateur d’entretien.

Remet à zéro la fonction sélection-
née (compteur kilométrique jour-
nalier ou indicateur d’entretien) ou
réaffi che l’indicateur d’entretien.

7.
Rhéostat d’éclairage du combiné.
Agit sur l’intensité de l’éclairage du
poste de conduite, si les feux sont
allumés.

8.
Témoin Ready.

Indique que le véhicule est prêt à
rouler.

1.
Compteur de puissance disponible.
Indique en pourcentage, la puissan-
ce disponible.
Pour plus d’informations, reportez-
vous au chapitre «Hybride».

2.
Température du liquide de refroi-
dissement.

Indique la température du liquide de
refroidissement du moteur (dégré
Celsius).

3.
Niveau de carburant.

Indique la quantité de carburant res-
tant dans le réservoir.

4.
Compteur de vitesse du véhicule.
Indique la vitesse instantanée du
véhicule roulant (km/h ou mph).

5.
Affi cheur.

Affi cheur(s)


A.
Limiteur de vitesse.

ou
Régulateur de vitesse.

(km/h ou mph)

B.
Compteur kilométrique journa-
lier.

(km ou miles)

C.
Indicateur d’entretien.

(km ou miles) ou,
Indicateur du niveau d’huile mo-
teur.

ou
Totalisateur kilométrique.

(km ou miles)

D.
Boîte manuelle pilotée 6 vites-
ses.


E.
- Flux électrique ou
- Messages d’alerte et d’état des
fonctions ou
- Ordinateur de bord ou
- Informations de navigation du
GPS ou
- Menus (avec WIP Com 3D).

48
CO
Le menu général et ses fonc-
tions associées sont accessi-
bles uniquement à l’arrêt, via
les touches 1
à 4
.
Un message apparaît dans l’affi -
cheur, au-delà d’un certain seuil de
vitesse, vous signalant l’impossibilité
d’affi cher le menu général.
Les affi chages de l’ordinateur de
bord sont accessibles uniquement
en roulant, via les touches 2
et 3
(voir
paragraphe «Ordinateur de bord»).

Menu général


)
Appuyez sur la touche 1
pour accé-
der au menu général et choisir l’une
des fonctions suivantes :


- «Paramètres véhicule»,

- «Choix de la langue»,

- «Choix des unités».

)
Appuyez sur la touche 2
ou 3
pour
vous déplacer dans l’écran.

)
Appuyez de nouveau sur la touche 1

pour valider la sélection.
Désignateur du combinéassocié au WIP Com 3D

L’ensemble de ces touches permet :


- à l’arrêt
, de confi gurer les équipe-
ments du véhicule et les paramètres
de l’affi cheur (langues, unités...),

- en roulant
, de faire défi ler les fonc-
tions actives (ordinateur de bord,
navigation...).
Commandes
Vous disposez de quatre touches pour
commander le grand affi cheur 16/9 du
combiné :


1.
accéder au menu général, valider la
sélection,

2.
se déplacer vers le haut dans le
menu,

3.
se déplacer vers le bas dans le
menu,

4.
revenir à l’écran précédent, sortir du
menu.

49
CO

Paramètres véhicule
Ce menu vous permet d’activer ou de
neutraliser certains équipements de
conduite et de confort (suivant destina-
tion) :


- essuie-vitre couplé à la marche ar-
rière (voir chapitre «Visibilité»),

- déverrouillage sélectif (voir chapitre
«Ouvertures»),

- éclairages d’accompagnement et
d’accueil (voir chapitre «Visibilité»),

- éclairage d’ambiance (voir chapitre
«Visibilité»),

- feux diurnes (voir chapitre «Visibi-
lité»),

- projecteurs directionnels (voir cha-
pitre «Visibilité»),

- frein de parking automatique ou ma-
nuel (voir chapitre «Conduite»).

Choix des unités
Ce menu vous permet de choisir les
unités : température (°Celsius ou °Fa-
hrenheit) et consommations (l/100 km,
mpg ou km/l).

Choix de la langue
Ce menu vous permet de choisir la lan-
gue d’affi chage : Deutsch, English, Es-
panol, Français, Italiano, Nederlands,
Portugues, Türkçe * .

*
Suivant destination. Témoins

Repères visuels informant le conduc-
teur de la mise en marche d’un système
(témoins de marche ou de neutralisa-
tion) ou de l’apparition d’une anomalie
(témoin d’alerte).

A la mise du contact
Certains témoins d’alerte s’allument
pendant quelques secondes lors de la
mise du contact du véhicule.
Dès le démarrage du moteur, ces mê-
mes témoins doivent s’éteindre.
En cas de persistance, avant de rouler,
consultez le témoin d’alerte concerné.

Avertissements associés
L’allumage de certains témoins peut
s’accompagner d’un signal sonore et
d’un message sur l’écran multifonction.
L’allumage du témoin est de
type fi xe ou clignotant.
Certains témoins peuvent pré-
senter les deux types d’allumage.
Seule la mise en relation du type
d’allumage avec l’état de fonctionne-
ment du véhicule permet de savoir,
si la situation est normale ou si une
anomalie apparaît.

50
CO

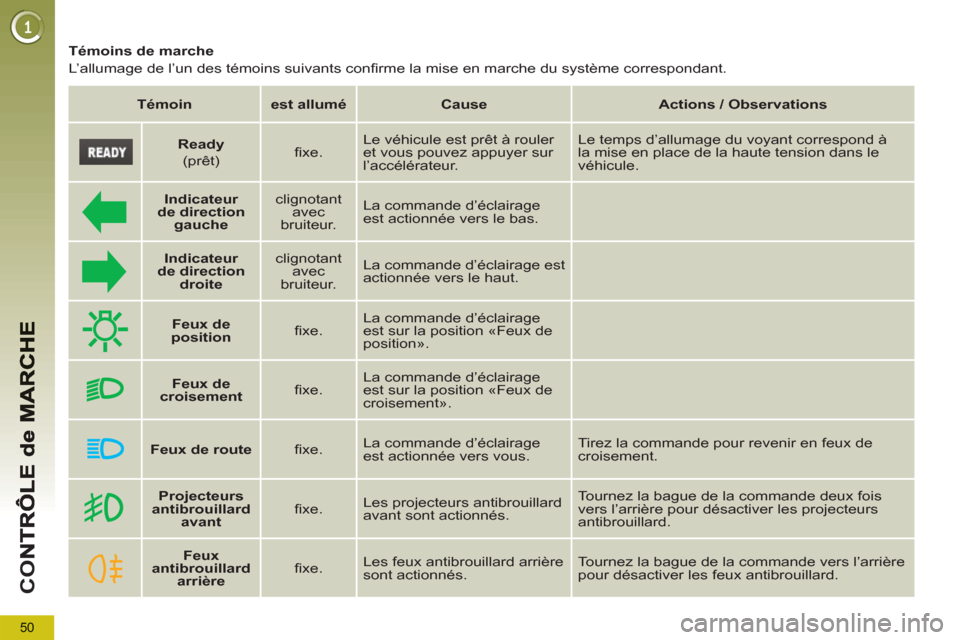

Témoins de marche
L’allumage de l’un des témoins suivants confi rme la mise en marche du système correspondant.



Témoin



est allumé



Cause



Actions / Observations






Indicateur
de direction
gauche


clignotant
avec
bruiteur. La commande d’éclairage
est actionnée vers le bas.




Indicateur
de direction
droite


clignotant
avec
bruiteur. La commande d’éclairage est
actionnée vers le haut.




Feux de
position


fi xe. La commande d’éclairage
est sur la position «Feux de
position».




Feux de
croisement


fi xe. La commande d’éclairage
est sur la position «Feux de
croisement».




Feux de route


fi xe. La commande d’éclairage
est actionnée vers vous. Tirez la commande pour revenir en feux de
croisement.
Ready


(prêt) fi xe.
Le véhicule est prêt à rouler
et vous pouvez appuyer sur
l’accélérateur. Le temps d’allumage du voyant correspond à
la mise en place de la haute tension dans le
véhicule.




Projecteurs
antibrouillard
avant


fi xe. Les projecteurs antibrouillard
avant sont actionnés. Tournez la bague de la commande deux fois
vers l’arrière pour désactiver les projecteurs
antibrouillard.




Feux
antibrouillard
arrière


fi xe. Les feux antibrouillard arrière
sont actionnés. Tournez la bague de la commande vers l’arrière
pour désactiver les feux antibrouillard.

51
CO


Témoin



est allumé



Cause



Actions / Observations

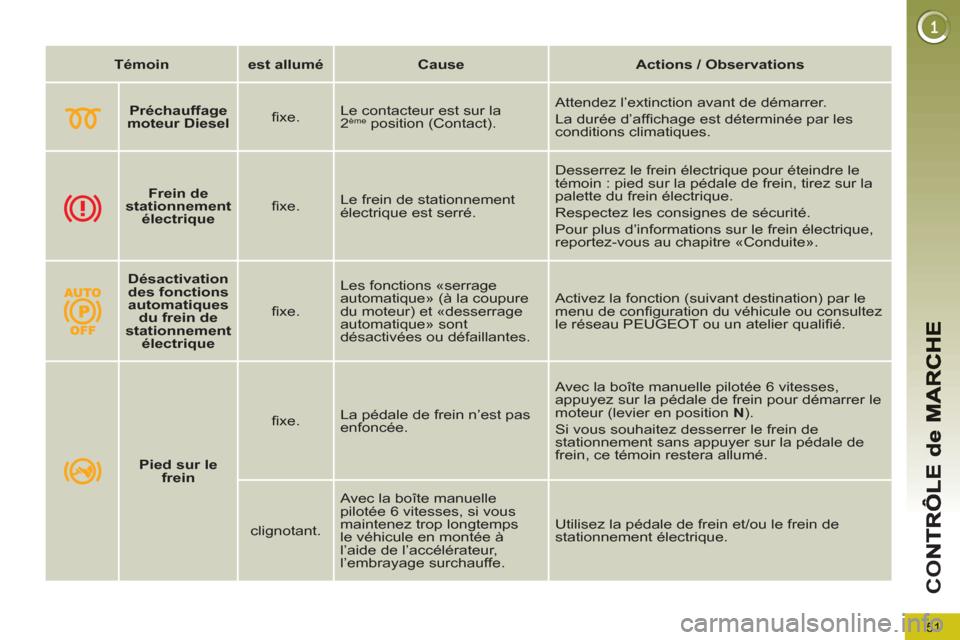

Préchauffage
moteur Diesel


fi xe. Le contacteur est sur la
2
ème position (Contact). Attendez l’extinction avant de démarrer.
La durée d’affi chage est déterminée par les
conditions climatiques.


Frein de
stationnement
électrique


fi xe. Le frein de stationnement
électrique est serré. Desserrez le frein électrique pour éteindre le
témoin : pied sur la pédale de frein, tirez sur la
palette du frein électrique.
Respectez les consignes de sécurité.
Pour plus d’informations sur le frein électrique,
reportez-vous au chapitre «Conduite».


Désactivation
des fonctions
automatiques
du frein de
stationnement
électrique


fi xe. Les fonctions «serrage
automatique» (à la coupure
du moteur) et «desserrage
automatique» sont
désactivées ou défaillantes. Activez la fonction (suivant destination) par le
menu de confi guration du véhicule ou consultez
le réseau PEUGEOT ou un atelier qualifi é.




Pied sur le
frein


fi xe. La pédale de frein n’est pas
enfoncée. Avec la boîte manuelle pilotée 6 vitesses,
appuyez sur la pédale de frein pour démarrer le
moteur (levier en position N
).
Si vous souhaitez desserrer le frein de
stationnement sans appuyer sur la pédale de
frein, ce témoin restera allumé.

clignotant. Avec la boîte manuelle
pilotée 6 vitesses, si vous
maintenez trop longtemps
le véhicule en montée à
l’aide de l’accélérateur,
l’embrayage surchauffe. Utilisez la pédale de frein et/ou le frein de
stationnement électrique.

52
CO

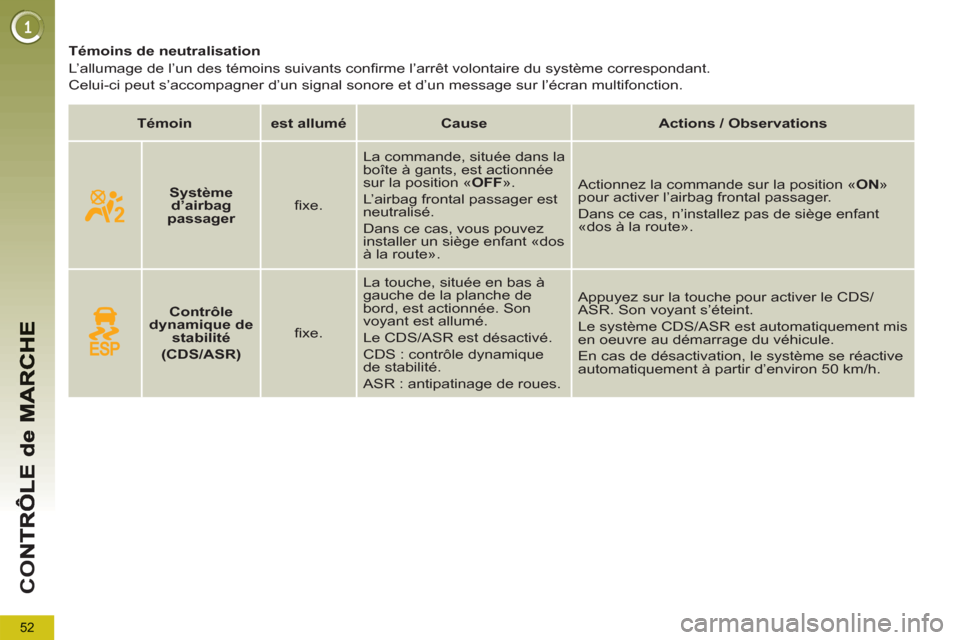

Témoins de neutralisation
L’allumage de l’un des témoins suivants confi rme l’arrêt volontaire du système correspondant.
Celui-ci peut s’accompagner d’un signal sonore et d’un message sur l’écran multifonction.



Témoin



est allumé



Cause



Actions / Observations






Système
d’airbag
passager


fi xe. La commande, située dans la
boîte à gants, est actionnée
sur la position « OFF
».
L’airbag frontal passager est
neutralisé.
Dans ce cas, vous pouvez
installer un siège enfant «dos
à la route». Actionnez la commande sur la position « ON
»
pour activer l’airbag frontal passager.
Dans ce cas, n’installez pas de siège enfant
«dos à la route».




Contrôle
dynamique de
stabilité
(CDS/ASR)


fi xe. La touche, située en bas à
gauche de la planche de
bord, est actionnée. Son
voyant est allumé.
Le CDS/ASR est désactivé.
CDS : contrôle dynamique
de stabilité.
ASR : antipatinage de roues. Appuyez sur la touche pour activer le CDS/
ASR. Son voyant s’éteint.
Le système CDS/ASR est automatiquement mis
en oeuvre au démarrage du véhicule.
En cas de désactivation, le système se réactive
automatiquement à partir d’environ 50 km/h.

53
CO

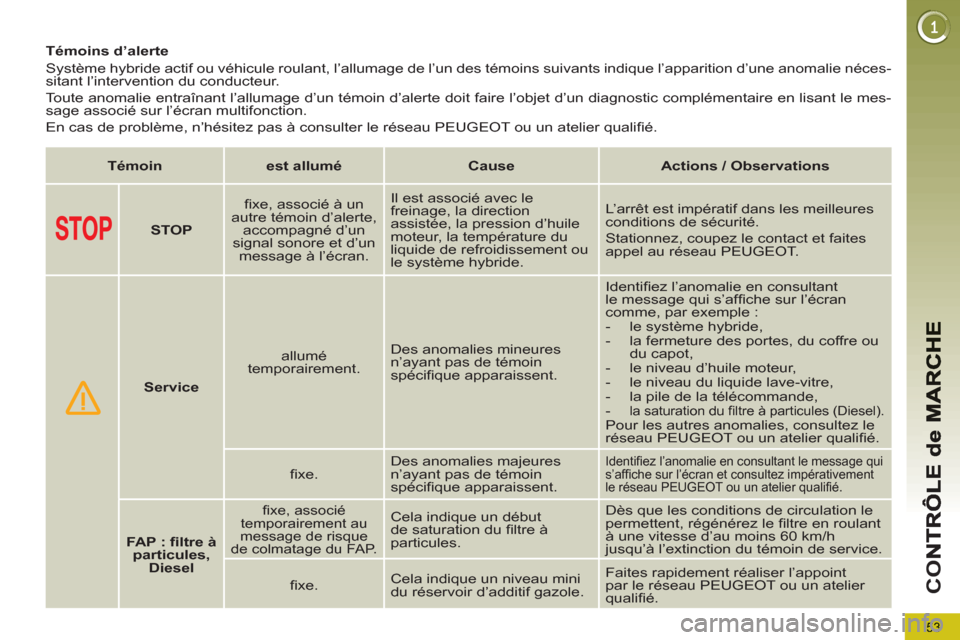

Témoins d’alerte
Système hybride actif ou véhicule roulant, l’allumage de l’un des témoins suivants indique l’apparition d’une anomalie néces-
sitant l’intervention du conducteur.
Toute anomalie entraînant l’allumage d’un témoin d’alerte doit faire l’objet d’un diagnostic complémentaire en lisant le mes-
sage associé sur l’écran multifonction.
En cas de problème, n’hésitez pas à consulter le réseau PEUGEOT ou un atelier qualifi é.



Témoin



est allumé



Cause



Actions / Observations






STOP


fi xe, associé à un
autre témoin d’alerte,
accompagné d’un
signal sonore et d’un
message à l’écran. Il est associé avec le
freinage, la direction
assistée, la pression d’huile
moteur, la température du
liquide de refroidissement ou
le système hybride. L’arrêt est impératif dans les meilleures
conditions de sécurité.
Stationnez, coupez le contact et faites
appel au réseau PEUGEOT.




Service


allumé
temporairement. Des anomalies mineures
n’ayant pas de témoin
spécifi que apparaissent. Identifi ez l’anomalie en consultant
le message qui s’affi che sur l’écran
comme, par exemple :


- le système hybride,

- la fermeture des portes, du coffre ou
du capot,

- le niveau d’huile moteur,

- le niveau du liquide lave-vitre,

- la pile de la télécommande,

-
la saturation du fi ltre à particules (Diesel).
Pour les autres anomalies, consultez le
réseau PEUGEOT ou un atelier qualifi é.

fi xe. Des anomalies majeures
n’ayant pas de témoin
spécifi que apparaissent.

Identifi ez l’anomalie en consultant le message qui
s’affi che sur l’écran et consultez impérativement
le réseau PEUGEOT ou un atelier qualifi é.



FA P : fi ltre à
particules,
Diesel




fi xe, associé
temporairement au
message de risque
de colmatage du FAP.
Cela indique un début
de saturation du fi ltre à
particules. Dès que les conditions de circulation le
permettent, régénérez le fi ltre en roulant
à une vitesse d’au moins 60 km/h
jusqu’à l’extinction du témoin de service.

fi xe. Cela indique un niveau mini
du réservoir d’additif gazole. Faites rapidement réaliser l’appoint
par le réseau PEUGEOT ou un atelier
qualifi é.

54
CO


Témoin



est allumé



Cause



Actions / Observations

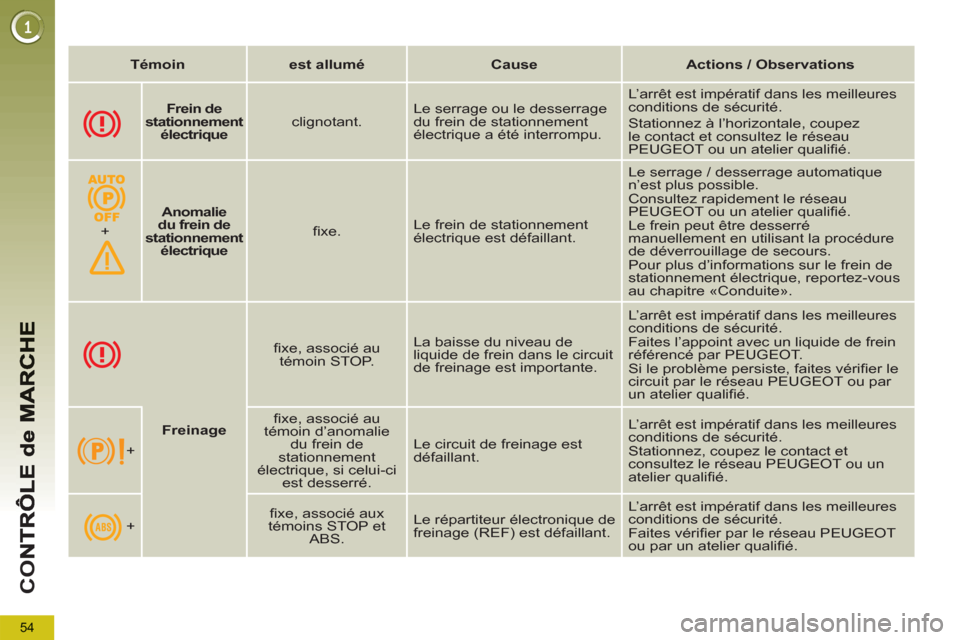

Freinage


fi xe, associé au
témoin STOP. La baisse du niveau de
liquide de frein dans le circuit
de freinage est importante. L’arrêt est impératif dans les meilleures
conditions de sécurité.
Faites l’appoint avec un liquide de frein
référencé par PEUGEOT.
Si le problème persiste, faites vérifi er le
circuit par le réseau PEUGEOT ou par
un atelier qualifi é.

+
fi xe, associé au
témoin d’anomalie
du frein de
stationnement
électrique, si celui-ci
est desserré. Le circuit de freinage est
défaillant. L’arrêt est impératif dans les meilleures
conditions de sécurité.
Stationnez, coupez le contact et
consultez le réseau PEUGEOT ou un
atelier qualifi é.

+
fi xe, associé aux
témoins STOP et
ABS. Le répartiteur électronique de
freinage (REF) est défaillant. L’arrêt est impératif dans les meilleures
conditions de sécurité.
Faites vérifi er par le réseau PEUGEOT
ou par un atelier qualifi é.



Frein de
stationnement
électrique

clignotant. Le serrage ou le desserrage
du frein de stationnement
électrique a été interrompu. L’arrêt est impératif dans les meilleures
conditions de sécurité.
Stationnez à l’horizontale, coupez
le contact et consultez le réseau
PEUGEOT ou un atelier qualifi
é.

+

Anomalie
du frein de
stationnement
électrique

fi xe. Le frein de stationnement
électrique est défaillant. Le serrage / desserrage automatique
n’est plus possible.
Consultez rapidement le réseau
PEUGEOT ou un atelier qualifi é.
Le frein peut être desserré
manuellement en utilisant la procédure
de déverrouillage de secours.
Pour plus d’informations sur le frein de
stationnement électrique, reportez-vous
au chapitre «Conduite».
