2012 PEUGEOT 107 Manuel du propriétaire (in French)

9

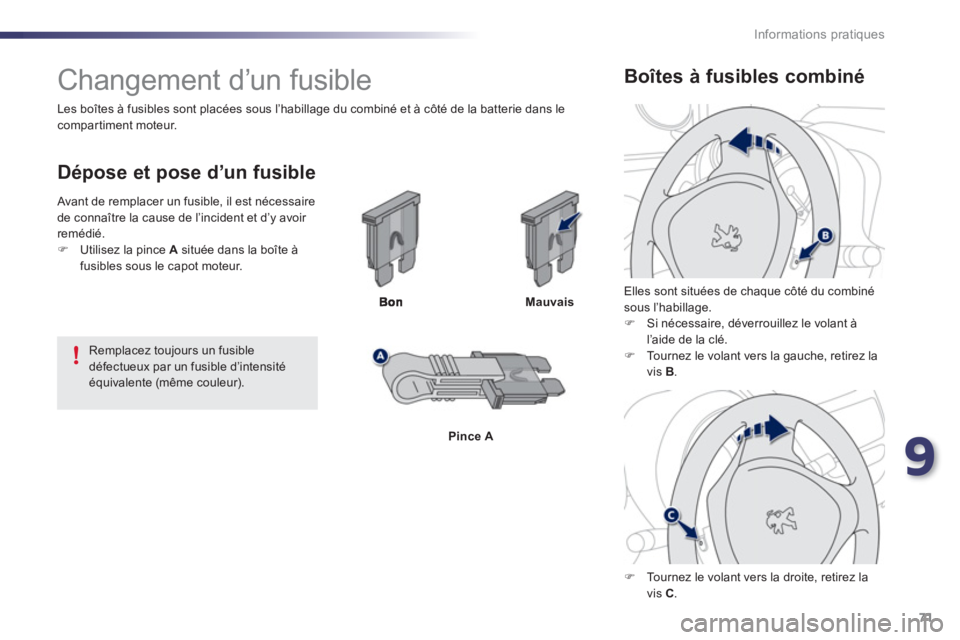

71 Informations pratiques




















Changement d’un fusible


Dépose et pose d’un fusible
Mauvais
Pince A


Elles sont situées de chaque côté du combinésous l’habillage.)
Si nécessaire, déverrouillez le volant à
l’aide de la clé. ) Tournez le volant vers la gauche, retirez la
vis B.
) Tournez le volant vers la droite, retirez la
vis C.
Remplacez toujours un fusibledéfectueux par un fusible d’intensitééquivalente (même couleur).

Boîtes à fusibles combiné


Les boîtes à fusibles sont placées sous l’habillage du combiné et à côté de la batterie dans le compar timent moteur.

Avant de remplacer un fusible, il est nécessaire
de connaître la cause de l’incident et d’y avoir
remédié. )Utilisez la pince A située dans la boîte à fusibles sous le capot moteur.

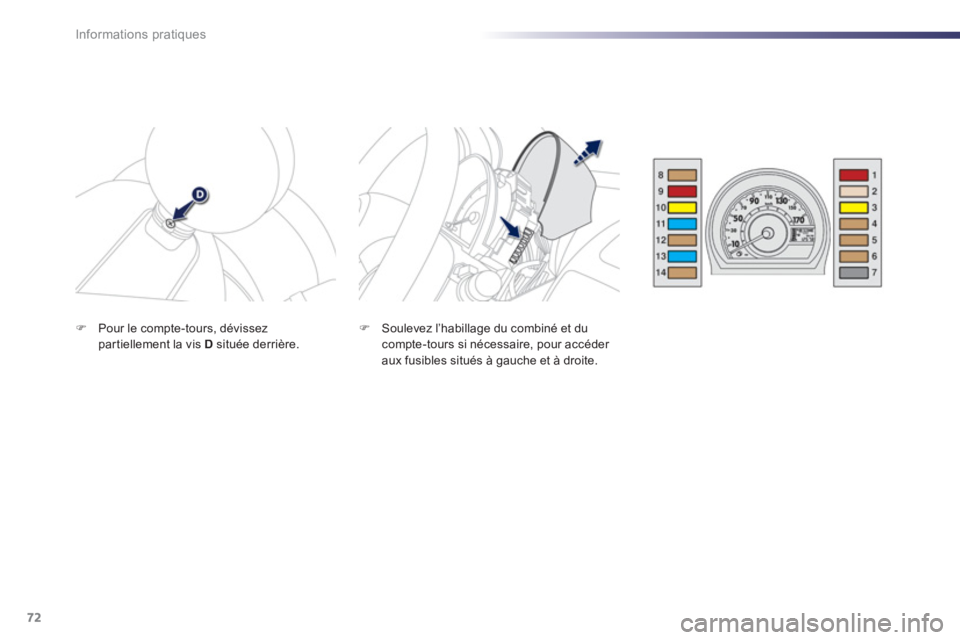

72Informations pratiques
) Soulevez l’habillage du combiné et du compte-tours si nécessaire, pour accéder
aux fusibles situés à gauche et à droite.

)Pour le compte-tours, dévissezpartiellement la vis D
située derrière.

9

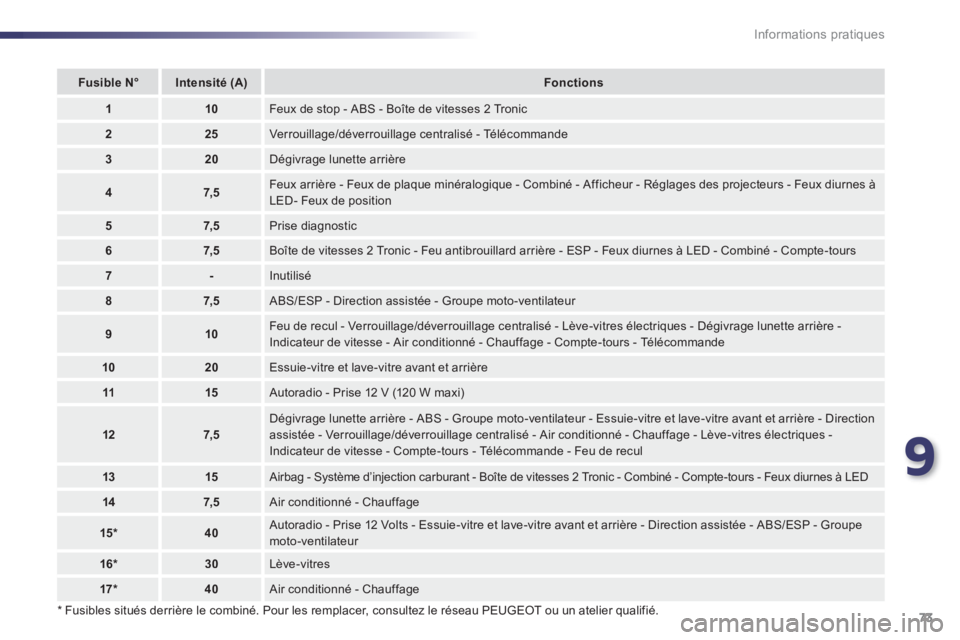

73 Informations pratiques
*
Fusibles situés derrière le combiné. Pour les remplacer, consultez le réseau PEUGEOT ou un atelier qualifié.
Fusible
N°Intensité
(A)Fonctions
110Feux de stop - ABS - Boîte de vitesses 2 Tronic
225Ver rouillage/déverrouillage centralisé - Télécommande
320Dégivrage lunette arrière
47, 5Feux arrière - Feux de plaque minéralogique - Combiné - Afficheur - Réglages des projecteurs - Feux diurnes à LED- Feux de position
57,5Prise diagnostic
67, 5Boîte de vitesses 2 Tronic - Feu antibrouillard arrière - ESP - Feux diurnes à LED - Combiné - Compte-tours
7-Inutilisé
87,5
ABS/ESP - Direction assistée - Groupe moto-ventilateur
910Feu de recul - Verrouillage/déverrouillage centralisé - Lève-vitres électriques - Dégivrage lunette arrière -Indicateur de vitesse - Air conditionné - Chauffage - Compte-tours - Télécommande
1020Essuie-vitre et lave-vitre avant et arrière
1115
Autoradio - Prise 12 V (120 W ma xi)
127, 5
Dégivrage lunette arrière - ABS - Groupe moto-ventilateur - Essuie-vitre et lave-vitre avant et arrière - Direction
assistée - Verrouillage/déverrouillage centralisé - Air conditionné - Chauffage - Lève-vitres électriques - Indicateur de vitesse - Compte-tours - Télécommande - Feu de recul
1315
Airbag - Système d’injection carburant - Boîte de vitesses 2 Tronic - Combiné - Compte-tours - Feux diurnes à LED
147, 5
Air conditionné - Chauffage
15 *40
Autoradio - Prise 12 Volts - Essuie-vitre et lave-vitre avant et arrière - Direction assistée - ABS/ESP - Groupemoto-ventilateur
16 * 30Lève-vitres
17 *40
Air conditionné - Chauffage

i

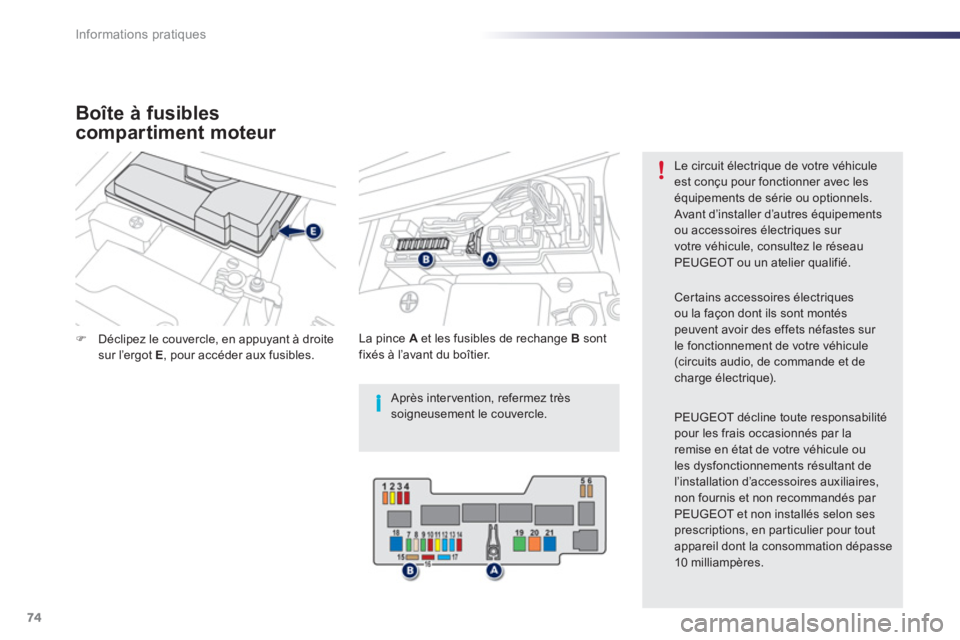

74Informations pratiques
)Déclipez le couvercle, en appuyant à droite
sur l’ergot E , pour accéder aux fusibles.
La pince A
et les fusibles de rechan
ge B
sont
fixés à l’avant du boîtier.
Le circuit électrique de votre véhiculeest conçu pour fonctionner avec les équipements de série ou optionnels. Avant d’installer d’autres équipements
ou accessoires électriques sur votre véhicule, consultez le réseau PEUGEOT ou un atelier qualifié.
Cer tains accessoires électriques ou la façon dont ils sont montés peuvent avoir des effets néfastes sur le fonctionnement de votre véhicule(circuits audio, de commande et de charge électrique).
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant del’installation d’accessoires auxiliaires,non fournis et non recommandés par PEUGEOT et non installés selon ses prescriptions, en particulier pour toutappareil dont la consommation dépasse 10 milliampères.
Boîte à fusibles
compartiment moteur
Après inter vention, refermez très soigneusement le couvercle.

9

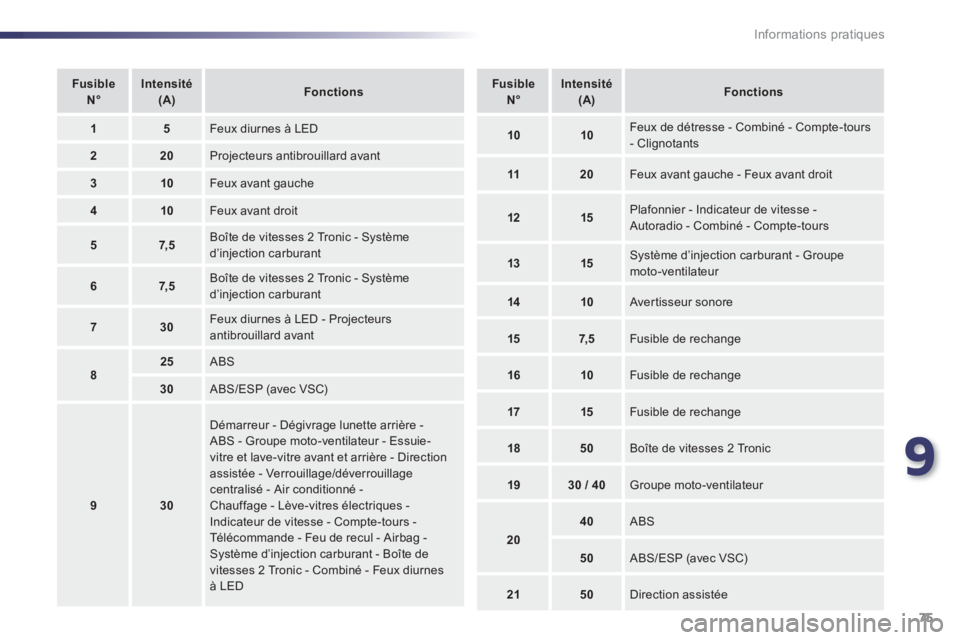

75 Informations pratiques
Fusible N°Intensité (A)Fonctions
15
Feux diurnes à LED
220
Projecteurs antibrouillard avant
310
Feux avant gauche
410
Feux avant droit
57, 5
Boîte de vitesses 2 Tronic - Systèmed’injection carburant
67, 5
Boîte de vitesses 2 Tronic - Systèmed’injection carburant
730
Feux diurnes à LED - Projecteursantibrouillard avant
825
ABS
30
ABS/ESP (avec VSC)
930

Démarreur - Dégivrage lunette arrière - ABS - Groupe moto-ventilateur - Essuie-vitre et lave-vitre avant et arrière - Direction assistée - Verrouillage/déverrouillagecentralisé - Air conditionné - Chauffage - Lève-vitres électriques -Indicateur de vitesse - Compte-tours -
Télécommande - Feu de recul - Airbag - Système d’injection carburant - Boîte devitesses 2 Tronic - Combiné - Feux diurnes à LED
Fusible N°Intensité (A)Fonctions
1010
Feux de détresse - Combiné - Compte-tours- Clignotants
1120
Feux avant gauche - Feux avant droit
1215
Plafonnier - Indicateur de vitesse - Autoradio - Combiné - Compte-tours
1315
Système d’injection carburant - Groupemoto-ventilateur
1410 Avertisseur sonore
157, 5 Fusible de rechange
1610
Fusible de rechange
1715
Fusible de rechange
1850
Boîte de vitesses 2 Tronic
1930 / 40 Groupe moto-ventilateur
20
40 ABS
50 ABS/ESP (avec VSC)
2150
Direction assistée

76Informations pratiques
Connectez le câble rouge à la borne (+) de
la batterie en panne A, puis à la borne (+)de la batterie de secours B.)
Connectez une extrémité du câble vert ou noir à la borne (-) de la batterie desecours B
.
Démarrer à partir d’une autre batterie
)Connectez l’autre extrémité du câble ver t
ou noir sur le point de masse
Cde votrevéhicule (support moteur). )Actionnez le démarreur, laissez tourner le moteur.)Attendez le retour au ralenti et débranchez
les câbles.






Batterie
Mode opératoire pour recharger votre batterie
déchargée ou pour démarrer le moteur à par tir d’une autre batterie.
La batterie est située sous le capot moteur.
Pour
y accéder : )ouvrez le capot avec la manette intérieure, puis extérieure, )fixez la béquille de capot,)retirez le cache plastique pour accéder à la
borne (+).
Accès à la batterie

9

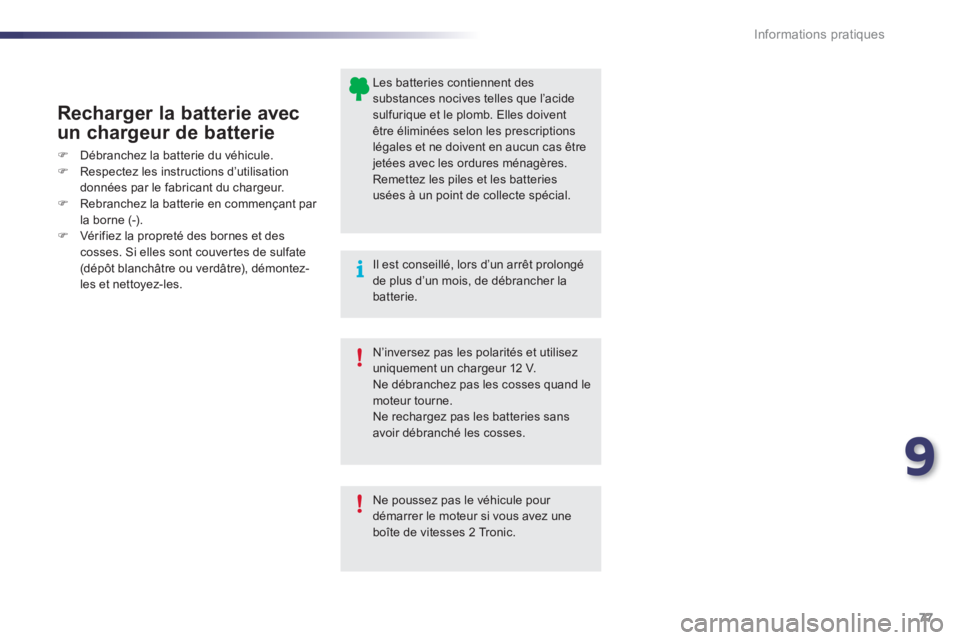

77 Informations pratiques









Recharger la batterie avec
un chargeur de batterie
)Débranchez la batterie du véhicule.
)Respectez les instructions d’utilisation
données par le fabricant du chargeur.)Rebranchez la batterie en commençant par
la borne (-). )Vérifiez la propreté des bornes et des cosses. Si elles sont couvertes de sulfate (dépôt blanchâtre ou verdâtre), démontez-
les et nettoyez-les.
Les batteries contiennent des substances nocives telles que l’acidesulfurique et le plomb. Elles doiventêtre éliminées selon les prescriptionslégales et ne doivent en aucun cas être jetées avec les ordures ménagères. Remettez les piles et les batteriesusées à un point de collecte spécial.
Ne poussez pas le véhicule pour démarrer le moteur si vous avez une boîte de vitesses 2 Tronic.


Il est conseillé, lors d’un arrêt prolongéde plus d’un mois, de débrancher la batterie.


N’inversez pas les polarités et utilisezuniquement un chargeur 12 V.
Ne débranchez pas les cosses quand le moteur tourne.
Ne rechargez pas les batteries sansavoir débranché les cosses.

78Informations pratiques
Avant débranchement
Avant de procéder au débranchement de la
batterie, vous devez attendre 2 minutes après
la coupure du contact. Fermez les vitres et les portes avant de débrancher la batterie.

Après rebranchement

Après tout rebranchement de la batterie,
mettez le contact et attendez 1 minute avant
de démarrer, a
fin de permettre l’initialisation
des systèmes électroniques. Toutefois, si après cette manipulation de légères per turbations
subsistent, consultez le réseau PEUGEOT ou un atelier qualifié.
En vous reportant au paragraphecorrespondant, vous devez réinitialiser vous-
même :


- la clé à télécommande,

- l
’autoradio.
