MAGIC PARKING(U příslušné verze vozidla)
Magic Parking informuje řidiče o volném parkovacím
prostoru, který má podél vhodný rozměr pro délku
vozidla. Během manévrování řidiči pomáhá
automatickým točením volantem.
Během parkování jsou řidiči poskytovány i informace
od parkovacích senzorů (čtyři zadní senzory a čtyři
přední senzory), které řidiče informují o vzdálenosti
překážek za a před vozidlem.
Při vyhledávání parkovacího prostoru nejsou přední
ani zadní parkovací senzory aktivní (jsou aktivní
pouze boční senzory); přední a zadní senzory se při
parkování automaticky zapnou zařazením zpátečky.
POZOR
Za parkovací manévr vždy zodpovídá
řidič. Během parkování je nutné vždy
zajistit, aby v manévrovacím prostoru nebyly
osoby nebo zvířata.
POZOR
Parkovací senzory představují pomoc
řidiči, který ale nikdy nesmí snížit
pozornost při provádění takových manévrů,
protože mohou být nebezpečné i přes nízkou
rychlost. Systém Magic Parking NIJAK nijak
neovládá rychlost vozidla během parkování:
akceleraci a brzdění může nadále ovládat jedině
řidiče.
SENZORY
Při hledání prostoru pro zaparkování používá
parkovací systém boční senzory obr. 80, které se
aktivují automaticky při rychlosti do 30 km/h.
Jestliže během této fáze řidič zjistí, že se nachází u
prostoru vhodného pro zaparkování, může funkci
zapnout stiskem tlačítka
na přístrojové desce obr.
81: na displeji přístrojové desky se začnou zobrazovat
pokyny pro zaparkování. Jestliže řidič funkci nezapne
(stiskem tlačítka), na displeji se nezobrazí žádná
informace.
ČINNOST
Asistovaný parkovací manévr lze aktivovat pouze se
zapnutou přístrojovou deskou a při rychlosti do asi 30
km/h: manévr sestává z následujících fází:
98
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒Aktivace:stiskem tlačítka
začne hledací fáze.
❒Hledání:systém pomocí bočních senzorů průběžně
vyhledává volné místo pro zaparkování odpovídající
rozměrům vozidla. Řidič prostřednictvím
ukazatelů směru určí stranu, na které má v úmyslu
parkovat (bez informací od ukazatelů směru nebo
při zapnutých výstražných světlech bude systémhledat místo pro zaparkování na straně
spolucestujícího).
UPOZORNĚNÍ Fáze HLEDÁVÁNÍ se deaktivuje
po 10 minutách, pokud nebyl nalezen vhodný
parkovací prostor
❒Nalezení:Pokud systém lokalizuje volný a
rozměrům vozu přiměřený parkovací prostor,
signalizuje jeho přítomnost a předepisuje činnosti,
které je třeba provádět při manévru.
❒Manévr:Od řidiče se vyžaduje zařazení zpátečky,
uvolnění volantu, ovládání pedálu akcelerace,
brzdy a spojky (v případě mechanické převodovky)
nebo pedálu akcelerace a brzdy (v případě
automatické převodovky) (u příslušné verze
vozidla). Při couvání do parkovacího prostoru
systém automaticky točí volantem. Podle rozměru
parkovacího prostoru lze parkování dokončit
zacouváním nebo bude nutno popojíždět dopředu i
dozadu. V takovém případě po prvním manévru
bude řidič nepřerušovanou zvukovou výstrahou
požádán, aby vyřadil zpátečku a zařadil dopředný
rychlostní stupeň. Jestliže to nebude stačit, bude
řidič nepřerušovanou zvukovou výstrahou požádán,
aby opět zařadil zpátečku. Poloautomatické
parkování skončí, jakmile se na displeji zobrazí
výzva "dokončit manuálně".
❒Ukončení:Po zaparkování vrátí systém ovládání
řidiči, který v případě potřeby bude muset dokončit
manévr manuálně.
obr. 80
L0F0036
obr. 81
L0F0037
99SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

V případě, že se vozidlo již nachází v poloze vhodné
pro zahájení manévru, systém řidiče vyzve, aby zařadil
zpátečku; v opačném případě si vyžádá ještě popojetí
dopředu.
Při žádosti o zařazení zpátečky musí řidič zastavit
vozidlo a zařadit zpáteční rychlostní stupeň: tím
potvrdí, že chce zahájit parkovací manévr. Jestliže
bude řidič pokračovat v jízdě, systém po ujetí asi
deseti metrů přestane sledovat původně vybraný
prostor pro zaparkování a začne hledat nové místo.
Manévr
Řidič ovládá pohyb vozu prostřednictvím pedálu
akcelerace, brzdy a spojky (pouze u verzí s
mechanickou převodovkou) a systém automaticky
ovládá řízení tak, aby byl nejlepším možným
způsobem proveden manévr zajetí do lokalizovaného
parkovacího místa.
Během manévru je možno postupovat podle indikací
od parkovacích senzorů (při couvání doporučujeme
zajet tak, aby od zadních senzorů zněla nepřetržitá
výstraha), ale doporučuje se mít okolí trvale pod
vizuální kontrolou.
Během manévru je možno vozidlo zastavit a při
stojícím voze dočasně vyřadit zpátečku (aby např.
mohl chodec projít manévrovacím prostorem).
Během parkování musí být rychlost nižší než asi 7
km/h; jinak se parkovací manévr přeruší.Pokud řidič během parkovacího manévru provede
úmyslný nebo neúmyslný zásah do řízení (uchopením
volantu, znemožněním pohybu volantu), manévr se
přeruší.
Pokud nerovnosti terénu nebo překážky pod koly
ovlivňují vozidlo tak, že se nemůže pohybovat po
správné dráze, parkování se může přerušit.
Zakončení manévru
Pokud to místo vybrané pro zaparkování dovolí,
vozidlo bude zaparkováno jedním manévrem.
Vyřazením zpáteční rychlosti budou kola narovnána:
tím bude parkování dokončeno (parkovací systém
se vypne).
Pokud je parkovací prostor menší, parkovací manévr
proběhne na několikrát: řidič je na displeji přístrojové
desky vyzván, aby dokončil parkovací manévr
manuálně.
POZOR
Pokud si přejete během manévru volant
zablokovat, je vhodné jej pevně uchopit za
věnec. Nesnažte se postrčit ruce skrz volant;
nedržte volant za paprsky.
102SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒Věnujte pozornost tomu, zda se během parkovacího
manévru nemění podmínky (např. přítomnost osob
nebo zvířat v parkovacím prostoru, jedoucí vozidlo,
atd.) a v případě potřeby okamžitě zasáhněte.
❒Během parkovacích manévrů věnujte pozornost
vozidlům v protisměru. Vždy dodržujte dopravní
předpisy.
UPOZORNĚNÍ S nasazenými sněhovými řetězy
nebo s rezervním kolem není zaručeno, že bude
systém fungovat správně.
UPOZORNĚNÍ Správné umístění vozidla v
parkovacím prostoru nalezeném systémem závistí na
několika faktorech, zejména na obvodu kol. Jestliže
je vozidlo osazeno např. koly o průměru 14", výsledná
poloha vozidla v místě pro zaparkování by se mohla
o něco lišit.
UPOZORNĚNÍ ZOBRAZOVANÁ NA
DISPLEJI
Hledání:Magic Parking hledá vhodné místo pro
zaparkování.
Parkovací místo nalezeno:Magic Parking nalezl
vhodné místo pro zaparkování.
Dopředu:Magic Parking žádá řidiče, aby pomalou
jízdou dopředu dostal vozidlo do správné polohy pro
zahájení poloautomatického parkování. Anebo při
poloautomatickém parkování žádá systém řidiče, aby
zařadil dopředný rychlostní stupeň.Zařadit zpátečku:Byl nalezen vhodný parkovací
prostor a poloha je správná pro zahájení parkovacího
manévru. Je třeba zastavit a zařadit zpáteční rychlost.
Vyřadit zpátečku:Při stisknu tlačítka aktivace systému
je takto řidič upozorněn, že je nutné vyřadit zpátečku,
aby se mohl řádně aktivovat.
Magic Parking: volant se používáParkování začne:
řidič je takto vyzván, aby uvolnil volant.
Couvat - Magic Parking volant se používá:
Parkování zahájeno, řidič může akcelerovat a pustit
spojku (verze s manuální převodovkou), aby bylo
možné vozidlem zajet do místa pro zaparkování.
Systém bude řízení ovládat automaticky.
Příliš vysoká rychlost:Vozidlo jede rychleji, než je
systémem povoleno (upozornění se zobrazí při hledací
fázi při rychlosti asi 25 km/h). Dalším zvýšením
rychlosti se systém automaticky vypne.
Magic Parking není dostupný:Problém v systému. V
takovém případě je nutno vyhledat autorizovaný
servis Lancia.
Zkusit později:Systém zjistil poruchu jednoho ze
podsystémů, které jsou třeba k jeho činnosti. Jestliže
vada trvá, zajeďte do autorizovaného servisu Lancia.
Práce s volantem:Řidič se dobrovolně nebo
nedobrovolně chopil volantu. Systém se vypne a
kontrola manévru se vrátí řidiči.
104SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Magic Parking OFF:Systém je deaktivován kvůli
některé z následujících podmínek: parkovací manévr
skončil, byl překročen limit rychlosti, k vozidlu je
připojeno přípojné vozidlo, hledání místa trvá příliš
dlouho, parkovací manévr trvá příliš dlouho, při
hledání místa bylo nutno použít parkovací senzory,
chybná dráha vozidla vzhledem k překážkám v
pohybu kol.
Dokončit manuálně:
❒Skončila fáze zajetí do parkovacího místa, ale
parkování musí být ještě dokončeno řidičem.
❒Během manévru se řidič dotknul volantu.
❒Během manévru byla vyřazena zpáteční rychlost a
vozidlo se posunulo.
❒Z důvodu překážek bránících pohybu kol se dráha
vozidla odchýlila od správné dráhy potřebné k
zaparkování.
Připojeno přípojné vozidlo:Byla vyžádána aktivace
systému, ale za vozidlem je přípojné vozidlo (se
správně zasunutou zásuvkou přípojného vozidla).
Vypnutý Magic Parking:Systém byl vypnut po
žádosti o aktivaci parkovacích senzorů během
vyhledávací fáze a při rychlosti nižší než 15 km/h.
UPOZORNĚNÍ Některá upozornění zobrazovaná
na displeji jsou doprovázena zvukovou výstrahou.PŘEDNÍ A ZADNÍ PARKOVACÍ SENZORY (ve
vazbě na Magic Parking)
(u příslušné verze vozidla)
Jsou umístěny v předním (u příslušné verze vozidla)
obr.84avzadním nárazníku obr. 85 vozidla a slouží
jako zvukové upozornění řidiči na překážky za
vozidlem (verze vozidla se čtyřmi senzory) nebo před
a za vozidlem (verze vozidla s osmi senzory).
Senzory vždy spolupracují se systémem Magic
Parking.
Verze s 10 snímači
Systém se zapne zařazením zpáteční rychlosti nebo
stiskem tlačítka PARK obr. 86.
V případě, kdy bylo požádáno o aktivaci funkce
Magic Parking, se přední a zadní senzory neaktivují
automaticky ve fázi hledání místa pro zaparkování, ale
je možné je zapnout stiskem tlačítka PARK nebo
zařazením zpátečky při rychlosti nižší než 15 km/h.
obr. 84
L0F0028
105SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

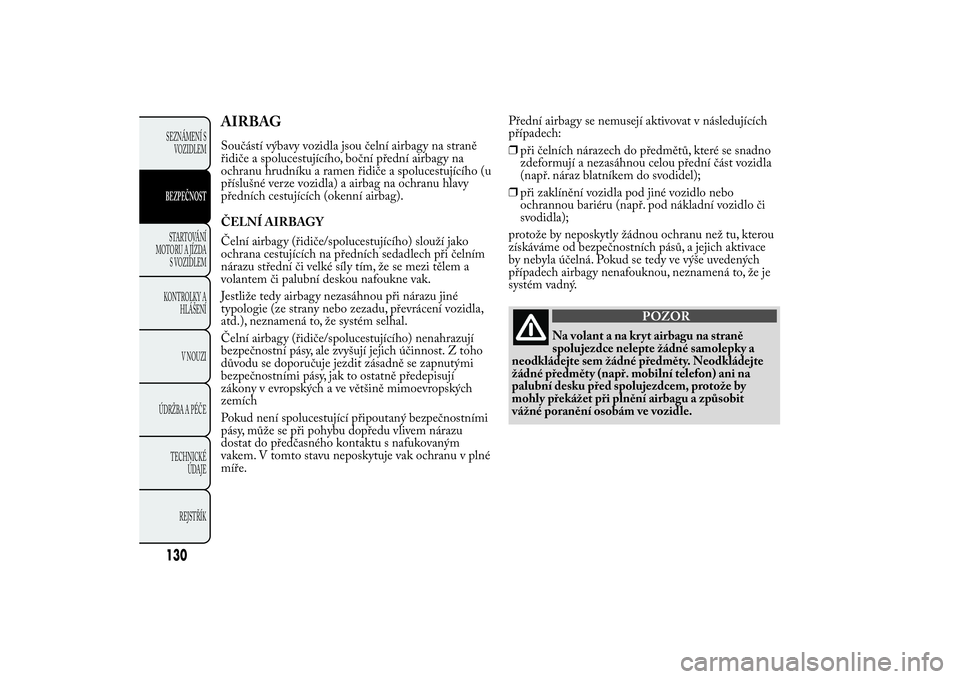

AIRBAGSoučástí výbavy vozidla jsou čelní airbagy na straně
řidiče a spolucestujícího, boční přední airbagy na
ochranu hrudníku a ramen řidiče a spolucestujícího (u
příslušné verze vozidla) a airbag na ochranu hlavy
předních cestujících (okenní airbag).
ČELNÍ AIRBAGY
Čelní airbagy (řidiče/spolucestujícího) slouží jako
ochrana cestujících na předních sedadlech při čelním
nárazu střední či velké síly tím, že se mezi tělem a
volantem či palubní deskou nafoukne vak.
Jestliže tedy airbagy nezasáhnou při nárazu jiné
typologie (ze strany nebo zezadu, převrácení vozidla,
atd.), neznamená to, že systém selhal.
Čelní airbagy (řidiče/spolucestujícího) nenahrazují
bezpečnostní pásy, ale zvyšují jejich účinnost. Z toho
důvodu se doporučuje jezdit zásadně se zapnutými
bezpečnostními pásy, jak to ostatně předepisují
zákony v evropských a ve většině mimoevropských
zemích
Pokud není spolucestující připoutaný bezpečnostními
pásy, může se při pohybu dopředu vlivem nárazu
dostat do předčasného kontaktu s nafukovaným
vakem. V tomto stavu neposkytuje vak ochranu v plné
míře.Přední airbagy se nemusejí aktivovat v následujících
případech:
❒při čelních nárazech do předmětů, které se snadno
zdeformují a nezasáhnou celou přední část vozidla
(např. náraz blatníkem do svodidel);
❒při zaklínění vozidla pod jiné vozidlo nebo
ochrannou bariéru (např. pod nákladní vozidlo či
svodidla);
protože by neposkytly žádnou ochranu než tu, kterou
získáváme od bezpečnostních pásů, a jejich aktivace
by nebyla účelná. Pokud se tedy ve výše uvedených
případech airbagy nenafouknou, neznamená to, že je
systém vadný.
POZOR
Na volant a na kryt airbagu na straně
spolujezdce nelepte žádné samolepky a
neodkládejte sem žádné předměty. Neodkládejte
žádné předměty (např. mobilní telefon) ani na
palubní desku před spolujezdcem, protože by
mohly překážet při plnění airbagu a způsobit
vážné poranění osobám ve vozidle.
130SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Čelní airbag na straně řidiče
Airbag tvoří vak složený v prostoru uprostřed volantu
obr. 108; při aktivaci se vak v mžiku nafoukne.
POZOR
Při řízení mějte ruce vždy na věnci
volantu, aby nafukující se airbag nenarazil
při případném zásahu na žádné překážky. Při řízení
nemějte tělo nakloněné dopředu. Opěradlo mějte
ve vzpřímené poloze a pevně se do něho opírejte
zády.Čelní airbag na straně spolucestujícího
Airbag tvoří vak složený v prostoru v palubní desce
obr. 109; vak má větší rozměr než u airbagu řidiče.
obr. 108
L0F0072
obr. 109
L0F0073
131SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Rozsvícení a blikání kontrolky
po dobu
60 sekund od spuštění motoru nebo při
delším pokusu o nastartování motoru
signalizuje poruchu soustavy žhavení svíček. Pokud
motor naskočí, je možné s vozidlem normálně
jezdit, ale je třeba co nejdříve vyhledat autorizovaný
ser vis Lancia.
POZOR
Je nebezpečné nechávat motor běžet v
uzavřeném prostoru. Motor spotřebovává
kyslík a vypouští oxid uhličitý, oxid uhelnatý a jiné
toxické plyny.
POZOR
Když neběží motor, nepracuje posilovač
brzd ani posilovač řízení, takže je nutno
na pedál brzdy i na volant vyvíjet vyšší sílu než
obvykle.Doporučujeme vám, abyste nevyžadovali od
vozidla maximální jízdní výkony již od
počátku (například nadměrné akcelerace,
příliš dlouhé vytáčení motoru na nejvyšší otáčky,
příliš prudké brzdění, atd.)
Nenechávejte při vypnutém motoru klíček
zapalování v poloze MAR, aby se zbytečně
nevybíjela baterie.V žádném případě nespouštějte motor
tlačením, tažením nebo rozjezdem z kopce.
Podobnými manévry by se mohlo do
katalyzátoru dostat palivo a nenapravitelně jej
poškodit.
ZAHŘÁTÍ MOTORU PO NASTARTOVÁNÍ
Postupujte takto:
❒Pomalu se rozjeďte s motorem ve středních
otáčkách bez prudkých akcelerací;
❒Při prvních kilometrech nechtějte od vozidla
nejvyšší výkony. Doporučujeme počkat, až se
ručička teploměru chladicí kapaliny začne hýbat.
VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček zapalování na
STOP.
UPOZORNĚNÍ Po náročně jízdě nechejte motor
před vypnutím chvíli běžet na volnoběh, aby se snížila
teplota v motorovém prostoru.
138SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
