2012 Lancia Ypsilon isofix

POZOR
Existují dětské sedačky vybavené
ukotvením Isofix, které umožňují stabilní
upevnění k sedadlu bez použití bezpečnostních
pásů vozidla.
POZOR
Obrázky znázorňují způsob montáže
pouze orientačně. Při montáži sedačky
nebo kolébky postupujte podle návodu k použití,
který musí být dodaný spolu se sedačkou.SKUPINA 2
Děti vážící 15 - 25 kg lze na sedačce připoutat
bezpečnostními pásy, které jsou součástí výbavy
vozidla obr. 103.
Dětské sedačky mají pouze zajistit správnou polohu
těla dítěte při upoutání bezpečnostními pásy. To
znamená, že příčný úsek pásu nesmí nikdy přiléhat ke
krku, nýbrž k hrudníku, a vodorovný úsek k pánvi a
nikoli k břichu dítěte.
obr. 102
L0F0187
obr. 103
L0F0014
124SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ
SEDAČKY "ISOFIX"Vozidlo je připraveno pro montáž dětských sedaček
Isofix Universale, což je nový unifikovaný evropský
systém pro přepravu dětí.
Je možné kombinovat tradiční sedačku se sedačkou
Isofix. Jako příklad je na obr. 105 vyobrazena dětská
sedačka Isofix Universale je určena pro hmotnostní
skupinu 1. Ostatní hmotnostní skupiny jsou pokryty
speciální sedačkou Isofix, kterou lze použít pouze v
případě, že byla vyprojektována, vyzkoušena a
schválena pro toto vozidlo (viz seznam vozidel
přiložený k sedačce).
UPOZORNĚNÍ Zadní prostřední místo není určeno
pro žádný typ sedačky Isofix.
obr. 105
L0F0016
127SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

INSTALACE SEDAČKY ISOFIX UNIVERSALE
Sedačku upevněte do kovových ok A obr. 106
umístěných mezi opěradlem a sedákem. Horní pás
(dodávaný se sedačkou) upevněte do úchytů B obr.
107 v zadní části opěradla.Je možné kombinovat tradiční sedačky a sedačky
“Isofix Universale”. Upozorňujeme, že v případě
sedaček typu Isofix Universale je možné používat
všechny homologované typy označené jako EHK
R44/03 “Isofix Universale”.
V řadě doplňků Lineaccessori Lancia lze zakoupit
dětskou sedačku Isofix Universale "Duo Plus" a
specifickou sedačku "G 0/1 S". Další podrobnosti o
instalaci a/nebo použití sedačky jsou uvedeny v
návodu k použití dodávaném se sedačkou.
POZOR
Sedačku montujte jen při stojícím vozidle.
Správné uchycení sedačky se pozná podle
řádného zaklapnutí úchytů sedačky do třmenů. V
každém případě je nutno postupovat podle
návodu k použití, který musí výrobce přiložit k
sedačce.
obr. 106
L0F0177
obr. 107
L0F0087
128SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak lze v souladu s evropským předpisem EHK 16, nainstalovat do
vozidla dětské sedačky Isofix na sedadla s úchyty Isofix.Hmotnostní skupina Natočení sedačky Třída velikosti Isofix Zadní krajní sedadlo
Přenosná kolébkaProti směru jízdy F
X
Proti směru jízdy G
X
Skupina0-10kg Protisměru jízdy E
IL (*)
Skupina 0+ do 13 kgProti směru jízdy E
IL (*)
Proti směru jízdy D
IL (*)
Proti směru jízdy C
X
Skupina 1 od 9 do 18 kgProti směru jízdy D
IL (*)
Proti směru jízdy C
X
Po směru jízdy B
IUF
Po směru jízdy BI
IUF
Po směru jízdy A
IUF
X: Nevhodné umístění úchytu Isofix pro dětské zádržné systémy v této hmotnostní skupině a/nebo třídě velikostí.
IL (*): Sedačku Isofix lze namontovat po nastavení předního sedadla.
IUF: Vhodný pro dětské zádržné systémy Isofix univerzální třídy (s třetím horním úchytem) instalované po směru jízdy a schválené pro
danou hmotnostní skupinu.
129SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

REJSTŘÍK
ABS (systém) .......................... 83
Airbag
– okenní ................................ 133
Airbagy ................................... 130
– boční .................................. 132
– čelní ................................... 130
– Deaktivace čelního a
bočního airbagu na straně
spolucestujícího.................. 132
ASR (systém) .......................... 86
Automatická klimatizace ......... 42
– povely ................................. 42
– údržba ................................. 48
Autorádio (příprava pro
autorádio) .............................. 93Baterie (dobití)....................... 194
Baterie .................................... 211
– prodloužení životnosti
baterie, doporučení............. 211
– výměna............................... 211
Bezpečná přeprava dětí ........... 122
Bezpečnost ............................. 114
– bezpečná přeprava dětí ....... 122
– bezpečnostní pásy .............. 114– dětská sedačka "Isofix"
(montáž) ............................ 127
Bezpečnostní pásy
– dotahovače ......................... 118
– omezovače zátěže ............... 119
– použití pásů........................ 114
– Systém S.B.R. .................... 116
– údržba ................................ 121
Boční airbag) .......................... 132
Boční airbag - Side Bag .......... 132
Boční airbagy (Side Bag -
Window Bag) ....................... 132
Boční vývody vzduchu ............. 36
Brzda, parkovací ..................... 139
Brzdový asistent (systém) ........ 87
Brzdy
– hladina brzdové kapaliny ... 210
– charakteristiky.................... 226
Cruise control ......................... 56
Čerpání paliva ........................ 110
Čistění a údržba
– díly potažené pravou kůží .. 220
– interiér vozidla ................... 219
– karosérie............................. 217
– kožená sedadla ................... 219
– motorový prostor ............... 218– okna ................................... 218
– plastové a potažené díly ..... 219
– přední světlomety............... 218
– sedadla ............................... 219
Čištění skel .............................. 53
D
álkové (světlomety)
– ovládání .............................. 51
Dálkové světlomety
– ovládání .............................. 51
Dálkové (světlomety)
– výměna žárovek.................. 173
Dálkové světlomety
– výměna žárovky.................. 173
denní světla (D.R.L.) .............. 49
Denní světla (D.R.L.)
– "Daytime Running
Lights" ................................ 49
Děti (bezpečná přeprava)
– Děti (bezpečná přeprava) ... 122
– příprava pro montáž
dětské sedačky "Isofix" ....... 127
– sedačky, dětské ................... 129
Displej ..................................... 9
– Ovládací tlačítka ................. 11
Dodávka paliva ....................... 225
298SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

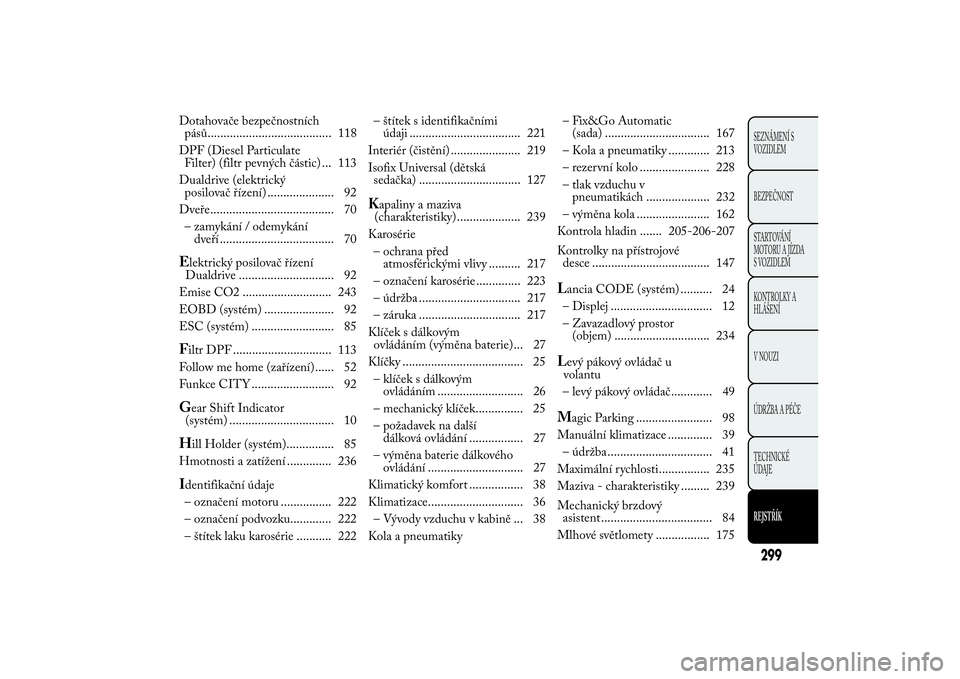

Dotahovače bezpečnostních
pásů....................................... 118
DPF (Diesel Particulate
Filter) (filtr pevných částic) ... 113
Dualdrive (elektrický
posilovač řízení) ..................... 92
Dveře....................................... 70
– zamykání / odemykání
dveří .................................... 70Elektrický posilovač řízení
Dualdrive .............................. 92
Emise CO2 ............................ 243
EOBD (systém) ...................... 92
ESC (systém) .......................... 85Filtr DPF ............................... 113
Follow me home (zařízení) ...... 52
Funkce CITY .......................... 92G
ear Shift Indicator
(systém) ................................. 10
H
ill Holder (systém)............... 85
Hmotnosti a zatížení .............. 236
Identifikační údaje
– označení motoru ................ 222
– označení podvozku............. 222
– štítek laku karosérie ........... 222– štítek s identifikačními
údaji ................................... 221
Interiér (čistění) ...................... 219
Isofix Universal (dětská
sedačka) ................................ 127
Kapaliny a maziva
(charakteristiky).................... 239
Karosérie
– ochrana před
atmosférickými vlivy .......... 217
– označení karosérie .............. 223
– údržba ................................ 217
– záruka ................................ 217
Klíček s dálkovým
ovládáním (výměna baterie)... 27
Klíčky ...................................... 25
– klíček s dálkovým
ovládáním ........................... 26
– mechanický klíček............... 25
– požadavek na další
dálková ovládání ................. 27
– výměna baterie dálkového
ovládání .............................. 27
Klimatický komfort ................. 38
Klimatizace.............................. 36
– Vývody vzduchu v kabině ... 38
Kola a pneumatiky– Fix&Go Automatic
(sada) ................................. 167
– Kola a pneumatiky ............. 213
– rezervní kolo ...................... 228
– tlak vzduchu v
pneumatikách .................... 232
– výměna kola ....................... 162
Kontrola hladin ....... 205-206-207
Kontrolky na přístrojové
desce ..................................... 147
Lancia CODE (systém) .......... 24
– Displej ................................ 12
– Zavazadlový prostor
(objem) .............................. 234Levý pákový ovládač u
volantu
– levý pákový ovládač............. 49M
agic Parking ........................ 98
Manuální klimatizace .............. 39
– údržba ................................. 41
Maximální rychlosti................ 235
Maziva - charakteristiky ......... 239
Mechanický brzdový
asistent ................................... 84
Mlhové světlomety ................. 175
299SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJEREJSTŘÍK

– značení pneumatik ............. 228
Pneumatiky - údržba .............. 213
Pojistková skříňka
(umístění) ............................. 184
Pojistky
– pojistková skříňka v
motorovém prostoru .......... 184
– Pojistková skříňka v
palubní desce...................... 186
– Pojistková skříňka v
zavazadlovém prostoru....... 188
– seznam pojistek .................. 189
– výměna pojistek ................. 182
Pojistky, výměna...................... 182
Položky menu .......................... 13
Popelník .................................. 66
Potkávací (světlomety)
– ovládání .............................. 50
Potkávací světlomety
– ovládání .............................. 50
Potkávací (světlomety)
– výměna žárovek.................. 174
Potkávací světlomety
– výměna žárovky.................. 174
Používání vozidla .................... 143
Poziční/brzdová světla ............ 177Poziční světla/denní světla
(D.R.L.)
– výměna žárovek.................. 173
Prostřední vývody vzduchu ...... 37
Proudová zásuvka .................... 65
Přední stropní svítidlo
– ovládání .............................. 59
– výměna žárovky.................. 179
Přenos výkonu ........................ 225
Převodovka (řazení) ................ 140
Příprava pro autorádio ............. 93
Příprava pro instalaci
přenosného navigačního
systému .................................. 94
Příprava pro montáž dětské
sedačky "Isofix" ..................... 127
Přístroj, hasicí .......................... 67
Přístrojová deska a palubní
přístroje.................................. 6
Přístrojová deska...................... 5-6
Pylový filtr .............................. 211
Ráfky kol
– kola a pneumatiky .............. 213
– ráfky a pneumatiky............. 228
– Rim Protector .................... 233
– rozměry .............................. 229
– značení ráfků...................... 229Rezerva paliva......................... 237
Rim Protector ......................... 233
Rozměry vozidla ..................... 234
Rychloměr ............................... 8
Rychloměr (ukazatel
rychlosti)................................ 7
Řazení rychlostních stupňů .... 140
Řízení ..................................... 227
Sada Fix&Go Automatic ....... 167
Sedačky (vhodnost) ................ 126
Sedadla .................................... 30
– Nastavení ............................ 30
Seznamte se s vozidlem ........... 5
Skla (čistění) ........................... 218
Skříňka zapalování, spínací ...... 29
Sluneční clony ......................... 67
Směrová světla
– ovládání .............................. 51
– výměna žárovky.................. 174
Sněhové řetězy........................ 145
Soumrakový senzor ................. 50
Spojka ..................................... 225
Startování a řízení vozidla ...... 137
Startování motoru ........... 137-160
Start&Stop (systém)................ 88
Stírač čelního skla.................... 53
301SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJEREJSTŘÍK
