2012 Lancia Delta Drift- och underhållshandbok (in Swedish)

LÄR KÄNNA DIN BIL95
1
STÄNGA BAGAGELUCKAN fig. 56
För att stänga för man ner bagageluckan tills låset klick-
ar på plats. På insidan av luckan sitter det handtag B som
kan underlätta stängningen av luckan.
fig. 56L0E0047m
Om man reser i trakter där det kan vara svårt
att tanka bränsle och man vill medföra en
extra reservtank ska man följa gällande för-
ordningar och endast använda godkänd extratank
som angörs väl med fästena. Glöm inte att en extra-
tank ökar brandrisken vid en olycka.
Var försiktig så att eventuell last på takräcket ska-
das när man öppnar bagageluckan.
Lasta aldrig över tillåten maxvikt i baga-
geutrymmet. Se kapitel 6, “Tekniska data”.
Se i övrigt till att lasten i bagageutrymmet är
väl förankrad så den i händelse av en olycka inte
far framåt och kan skada passagerarna. Kör aldrig
med öppen bagagelucka. avgaser från bilen kan
tränga in i kupén.

96LÄR KÄNNA DIN BIL
fig. 57L0E0048m

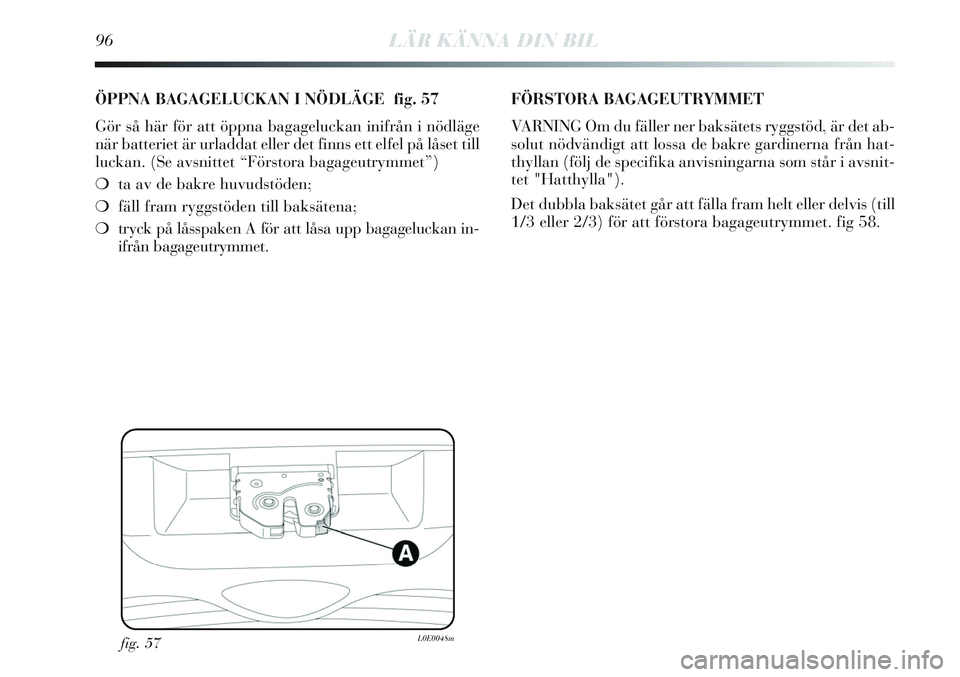

ÖPPNA BAGAGELUCKAN I NÖDLÄGE fig. 57
Gör så här för att öppna bagageluckan inifrån i nödläge
när batteriet är urladdat eller det finns ett elfel på låset till
luckan. (Se avsnittet “Förstora bagageutrymmet”)
❍ta av de bakre huvudstöden;
❍fäll fram ryggstöden till baksätena;
❍tryck på låsspaken A för att låsa upp bagageluckan in-
ifrån bagageutrymmet.FÖRSTORA BAGAGEUTRYMMET
VARNING Om du fäller ner baksätets ryggstöd, är det ab-
solut nödvändigt att lossa de bakre gardinerna från hat-
thyllan (följ de specifika anvisningarna som står i avsnit-
tet "Hatthylla").
Det dubbla baksätet går att fälla fram helt eller delvis (till
1/3 eller 2/3) för att förstora bagageutrymmet. fig 58.

LÄR KÄNNA DIN BIL97
1
För att förstora bagageutrymmet gör man så här:
❍för ner huvudstöden i baksätet;
❍för säkerhetsbältena åt sidan och kontrollera samti-
digt att bältesbanden är korrekt utsträckta utan att
ha snott sig;
❍avlägsna hatthyllans gardin (berörd version/marknad)
från ryggstöden (se beskrivningen i avsnittet "Hatt-
hylla" på följande sidor);
❍tryck på spaken A-fig. 59 för att fälla fram önskat
ryggstöd - operationen underlättas om man samtidigt
för fram sätet något med hjälp av spak B (på utfö-
rande/marknad där detta finns).
fig. 59L0E0049mfig. 58L0E0110m

98CONOSCENZA DELLA VETTURA
För att förstora bagageutrymmet ännu mer kan sätena fö-
ras fram med hjälp av handtaget B-fig. 59 (På utfö-
rande/marknad där detta finns).
VARNING För ett helt jämt underlag i bagageutrymmet
måste föra upp huvudstöden helt innan man fäller fram
ryggstöden.TILLBAKASÄTTNING AV BAKSÄTET
För att sätta upp ryggstödet igen bör man föra fram sä-
tet hela vägen för att kunna genomföra uppfällningen.
För säkerhetsbältena åt sidan efter att ha kontrollerat att
de är korrekt utsträckta utan att ha snott sig.
Tryck på spaken A-fig. 59 och för upp/bak ryggstöden
tills de klickar på plats i fästanordningarna. För upp ryggs-
tödet med handtaget B-fig. 59 (på utförande/marknad där
detta finns) tills dess det hörs ett klick från låsmekanis-
men.
Se till att ryggstödet sitter fast ordentligt på
båda sidorna för att undvika att ryggstödet
far fram vid en häftig inbromsning och ska-
dar passagerarna.

CONOSCENZA DELLA VETTURA99
1
❍håll i fjädrarna C och följ gardinerna när de rullas in
i rullmekanismen;
❍lossa fästet A-fig. 61 (en på varje sida);
❍lossa kontakten B-fig. 61, vrid rullen i rät vinkel och
ta ut den.
För att sätta tillbaka hatthyllan utför man åtgärderna i
omvänd ordning mot uttagandet.
fig. 61L0E0051mfig. 60L0E0284m
HATTHYLLA
För att dra ut hatthyllan, gör så här:
❍avlägsna hatthyllans gardinerna A-fig. 60 från fäs-
tena B på baksätenas ryggstöd;

100LÄR KÄNNA DIN BIL
MOTORHUV
ÖPPNA MOTORHUVEN fig. 62
Gör så här:
❍för spaken A-fig. i den riktning som anges av pilen;
❍tryck på spaken B enligt figuren;
❍lyft på huven och frigör samtidigt stödet C från låset
och för ena änden till hållaren D på motorhuven (sto-
ra spåret) och fäst i säkerhetsläge (lilla spåret), såsom
visas på bilden.
fig. 62L0E0295m
Felaktig isättning av stödet kan göra att mo-
torhuven slår igen. Öppna bara huven på
stillastående bil.
Innan man öppnar motorhuven ska man se
till att armarna till vindrutetorkaren inte är
upplyfta från vindrutan.

LÄR KÄNNA DIN BIL101
1När motorn är varm ska man vara extra för-
siktig vid ingrepp i motorrummet för att und-
vika brännskada. Undvik att ha händerna i
närheten av fläkten: den kan gå igång även om
startnyckeln inte är i. Vänta tills motorn svalnat.
Var uppmärksam på att scarfsar, slipsar och
andra löst hängande klädesdetaljer kan fast-
na i rörliga motordelar och orsaka allvarli-
ga skador på den som bär dem.
STÄNGA MOTORHUVEN fig. 62
Gör så här:
❍Håll motorhuven uppe med ena handen och för med
den andra staget C ur hållaren D och återför den till
låset.
❍För ned motorhuven cirka 20 cm från motorrummet
och låt den sedan gå igen av sig själv: Kontrollera att
den är helt och hållet stängd och inte bara låst i sä-
kerhetsläge. Om den bara är låst i säkerhetsläge ska
man inte försöka trycka igen den utan istället öppna
den och göra om stängningen.
Av säkerhetsskäl skall huven alltid vara or-
dentligt stängd under körning. Kontrollera
därför alltid att huven stängts riktigt genom
att kontrollera att låset klickar på plats. Om man
under körningen upptäcker att huven inte är or-
dentligt stängd ska man omedelbart stanna bilen
och stänga huven. Bilen måste då stå helt stilla.

102LÄR KÄNNA DIN BIL
TAKRÄCKE/SKIDRÄCKE
FÖRBEREDDA FÄSTEN
Fästena fig. 63 sitter placerade på de platser som anges i
bilden och kan endast nås med öppna dörrar.
I Lancias tillbehörssortiment finns takräcke/skidräcke som
passar till bagageluckan på precis den här bilen.
VARNING Följ noga monteringsinstruktionerna som med-
följer satsen Monteringen bör utföras av kvalificerad per-
sonal.
fig. 63L0E0111m
Följ särskilt noga alla förordningar om stör-
sta mått på utskjutande last.
Fördela lasten jämt och notera under kör-
ningen om bilen blivit mer känslig för sid-
vindar.
Lasta aldrig över tillåten maxvikt enligt kapi-
tel “6”.
