2012 FIAT SCUDO Návod k použití a údržbě (in Czech)

181
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
DODÁVKA PALIVA
90 Multijet (*) - 120 Multijet - 130 Multijet - 140 Multijet - 165 Multijet
Dodávka paliva Přímé vstřikování Multijet Common Rail
(*) Euro 4 - Euro 5
Úpravy nebo opravy palivové soustavy provedené nesprávně a bez přihlédnutí k technickým charakteristikám
soustavy mohou způsobit provozní závady a vyvolat nebezpečí požáru.
POZOR!
PŘENOS VÝKONU
90 Multijet (*) 120 Multijet - 130 Multijet140 Multijet - 165 Multijet
Rychlostní skříň
Spojka
Náhon
(*) Euro 4 - Euro 5Šest synchronizovaných rychlostních
stupňů pro jízdu vpřed a
jeden pro jízdu zpět
Samostavěcí s pedálem
bez prošlapu
Přední Pět synchronizovaných rychlostních
stupňů pro jízdu vpřed a
jeden pro jízdu zpět
Samostavěcí s pedálem
bez prošlapu
Přední

ZAVĚŠENÍ
90 Multijet (*) - 120 Multijet - 130 Multijet - 140 Multijet - 165 Multijet
Přední
Zadní
(*) Euro 4 - Euro 5
BRZDY
90 Multijet (*) - 120 Multijet - 130 Multijet - 140 Multijet - 165 Multijet
Provozní brzdy:
– přední
– zadní
Parkovací brzda
(*) Euro 4 - Euro 5
UPOZORNĚNÍ Voda, led a sůl na ošetření vozovky se mohou uložit na brzdových kotoučích a tím snížit brzdný účinek při prvním
zabrzdění.
ŘÍZENÍ
90 Multijet (*) - 120 Multijet - 130 Multijet - 140 Multijet - 165 Multijet
Typ
Stopový průměr
otáčení m
(*) Euro 4 - Euro 5
() Verze s krátkým rozvorem () Verze s dlouhým rozvoremnezávislé zavěšení typu McPherson
náprava se zkrutnou příčkou, odpružení vinutými pružinami (u některých verzí pneumatické
odpružení)
hřebenové s elektrohydraulickým posilovačem (hydraulický posilovač u verze 90 Multijet)
12,18 () / 12,59 () ovládání pákou parkovací brzdy s účinkem na zadní brzdykotoučové nebo bubnové (u některých verzí) kotoučové (u některých verzí s vnitřní ventilací)
182
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

183
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
PNEUMATIKY
RIM PROTECTOR obr. 5bKOLA
RÁFKY A PNEUMATIKY
Ráfky z lisované oceli nebo slitiny Bezdu-
šové radiální pneumatiky Všechny homo-
logované pneumatiky jsou uvedeny v tech-
nickém průkazu k vozidlu.
UPOZORNĚNÍ V případě nesrovnalostí
mezi Návodem k použití a údržbě a tech-
nickým průkazem k vozidlu platí pouze
údaje uvedené v technickém průkazu.
Pro zajištění bezpečnosti jízdy je nezbyt-
né, aby byla všechna kola vozidla osazená
pneumatikami předepsaných rozměrů stej-
né značky a stejného typu.
UPOZORNĚNÍ Do bezdušových pneu-
matik nikdy nepoužívejte duše.
obr. 5aF0P0309m
REZERVNÍ KOLO
Ráfek z lisované oceli.
Bezdušová pneumatika.
ZNAČENÍ PNEUMATIK obr. 5a
Příklad: 215/60 R16 99T
215 = Jmenovitá šířka (S - vzdálenost v
mm mezi bočnicemi).
60 = Poměr výška / šířka (H/S) v pro-
centech.
R = Radiální pneumatika.
16 = Průměr ráfku v palcích (Ø).
99 = Index zatížení (nosnosti).
T = Index maximální rychlosti.
obr. 5bF0P0630m
V případě, že jsou u kol
použity integrální poklice,
upevněné (pružinou) k plechovému
ráfku, u vyměněných pneumatik (tj.
nedodaných s vozidlem), které jsou
opatřeny ochranou ráfků "rim pro-
tector" (viz obr. 5b), poklice na kola
NEMONTUJTE. Použití nevhodných
pneumatik a poklic může způsobit ne-
nadálý pokles tlaku v pneumatikách.
POZOR!

OZNAČENÍ RÁFKŮ
Příklad: 7J x 16 ET39
7 = šířka ráfku v palcích 1.
J = tvar ramene (bočního výstupku,
o který se opírá patka pneuma-
tiky) 2.
16 = průměr nalisování v palcích (od-
povídá průměru pneumatiky, kte-
rá se na něj bude má namonto-
vat) (3= Ø).
ET39 = odklon kola (vzdálenost mezi
opěrnou rovinou kotouče/ráfku a
střední rovinou ráfku kola). Index zatížení (nosnosti).
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Index maximální rychlosti.
Q= do 160 km/h.
R= do 170 km/h.
S= do 180 km/h.
T= do 190 km/h.
U= do 200 km/h.
H= do 210 km/h.
V= do 240 km/h.
Index maximální rychlosti
pro zimní pneumatiky
QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.
184
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

185
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

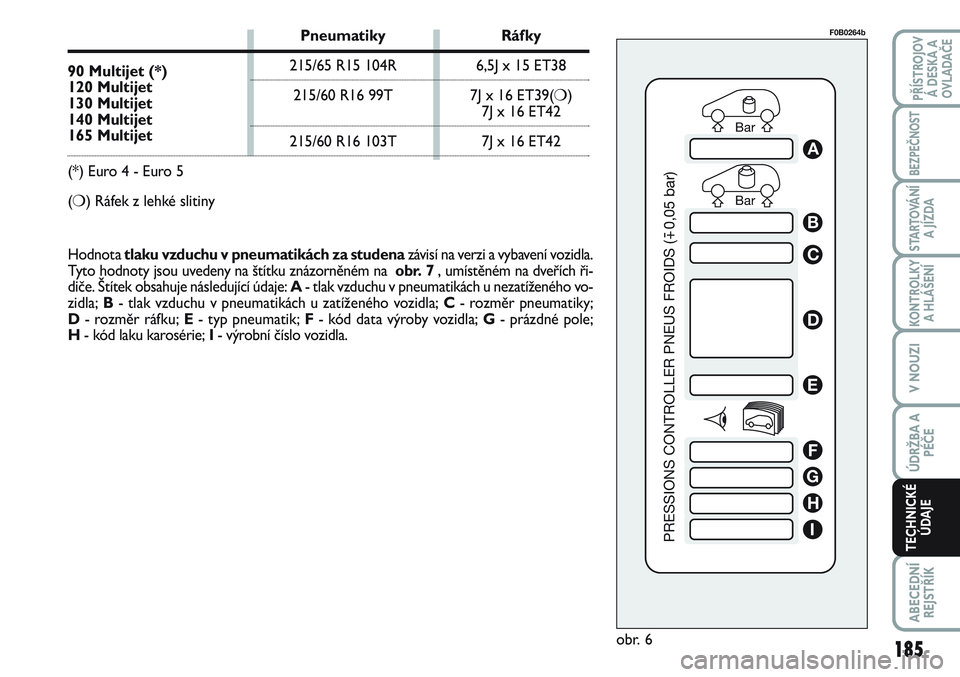

Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (
0,05 bar)
A
B
C
D
E
F
G
H
I
obr. 6
F0B0264b
Hodnota tlaku vzduchu v pneumatikách za studenazávisí na verzi a vybavení vozidla.
Tyto hodnoty jsou uvedeny na štítku znázorněném na obr. 7 , umístěném na dveřích ři-
diče. Štítek obsahuje následující údaje:A- tlak vzduchu v pneumatikách u nezatíženého vo-
zidla; B- tlak vzduchu v pneumatikách u zatíženého vozidla; C- rozměr pneumatiky;
D- rozměr ráfku; E - typ pneumatik; F - kód data výroby vozidla; G - prázdné pole;
H- kód laku karosérie; I - výrobní číslo vozidla.
Pneumatiky Ráfky
215/65 R15 104R 6,5J x 15 ET38
215/60 R16 99T 7J x 16 ET39(❍)
7J x 16 ET42
215/60 R16 103T 7J x 16 ET42
(*) Euro 4 - Euro 5
(❍) Ráfek z lehké slitiny 90 Multijet (*)
120 Multijet
130 Multijet
140 Multijet
165 Multijet

ROZMĚRY
F0P0610mobr. 7
186
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

187
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
Rozměry jsou uvedeny v mm.
ROZMĚRY
Délka:
Výška:
Rozvor:
Přední převis:
Zadní převis:
Šířka
– obrys karosérie:
– ochranné lišty:
– přiklopená zpětná zrcátka:
– odklopená zpětná zrcátka:
Rozchod předních kol:
Rozchod zadních kol:
Výška podlahy nákladového prostoru
– mechanické odpružení:
– pneumatické odpružení:KRÁTKÝ ROZVOR
4805-4813DLOUHÝ ROZVOR
5135-5143
1894 ÷ 1942 / 2204 ÷ 2276 (*)
30003122
975
830-838 1038-1046
1870
1895
1986
2194
1562-1570
1596-1604
562 ÷ 604
491 ÷ 500
A+B+C
N
A
B
C
D
E
F
G
(*) Verze s vysokou střechou

F0P0611mobr. 8
Rozměry jsou uvedeny v mm.
ROZMĚRY
Výška otvoru dvoukřídlových zadních dveří:
Šířka otvoru
– dvoukřídlové zadní dveře:
– výklopné zadní dveře (pokud jsou ve výbavě):ZADNÍ DVEŘE
1272÷1630 (*)
1237
1237
N
O
(*) Verze s vysokou střechou
