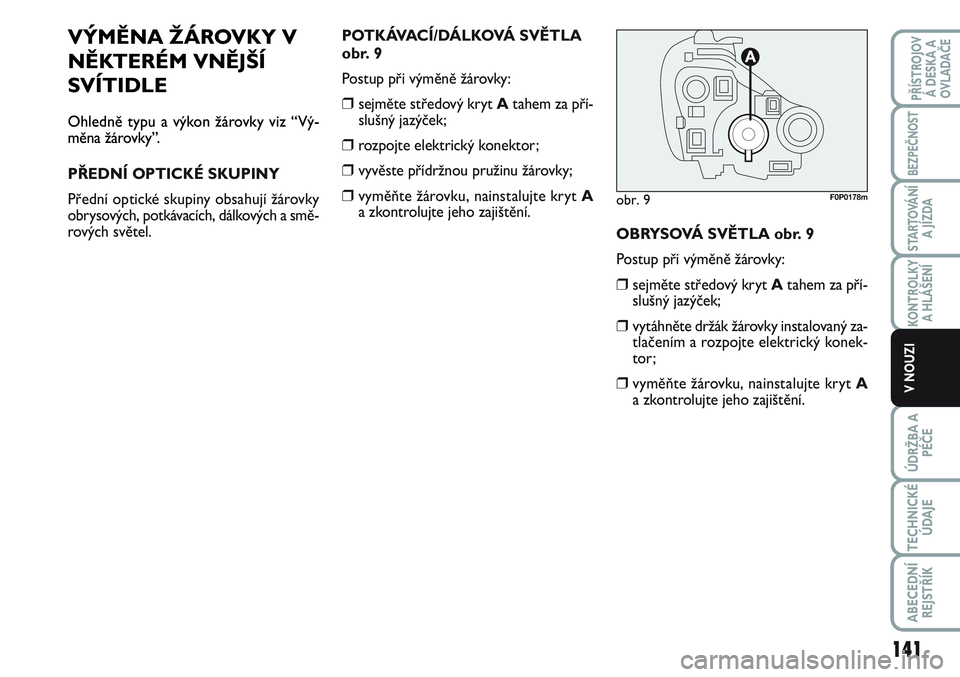

2012 FIAT SCUDO Návod k použití a údržbě (in Czech)

VÝMĚNA ŽÁROVKY V
NĚKTERÉM VNĚJŠÍ
SVÍTIDLE
Ohledně typu a výkon žárovky viz “Vý-
měna žárovky”.
PŘEDNÍ OPTICKÉ SKUPINY
Přední optické skupiny obsahují žárovky
obrysových, potkávacích, dálkových a smě-
rových světel.POTKÁVACÍ/DÁLKOVÁ SVĚTLA
obr. 9
Postup při výměně žárovky:
❒sejměte středový kryt Atahem za pří-
slušný jazýček;
❒rozpojte elektrický konektor;
❒vyvěste přídržnou pružinu žárovky;
❒vyměňte žárovku, nainstalujte kryt A
a zkontrolujte jeho zajištění.
OBRYSOVÁ SVĚTLA obr. 9
Postup při výměně žárovky:
❒sejměte středový kryt Atahem za pří-
slušný jazýček;
❒vytáhněte držák žárovky instalovaný za-
tlačením a rozpojte elektrický konek-
tor;
❒vyměňte žárovku, nainstalujte kryt A
a zkontrolujte jeho zajištění.
obr. 9F0P0178m
141
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

PŘEDNÍ UKAZATELE SMĚRU
obr. 10
Postup při výměně žárovky:
❒držák žárovky Apootočte doleva;
❒po vyjmutí držáku žárovky mírně za-
tlačte žárovku dovnitř, pootročte do-
leva a vyjměte.
❒Vyměňte žárovku, zasuňte držák žárov-
ky A, pootočte jej doprava a zkontro-
lujte jeho správné zajištění.
PŘEDNÍ SVĚTLA DO MLHY obr. 11
Žárovky mlhových světlometů si nechejte
vyměnit v autorizovaném servisu Fiat.BOČNÍ UKAZATELE SMĚRU
obr. 12
Postup při výměně žárovky:
❒zatlačením na kryt Auvolněte vnitřní
svorku; vytáhněte optickou skupinu ven
směrem od vozidla;
❒otočte objímkou doprava, vytáhněte žá-
rovku, která je namontovaná zatlače-
ním, a vyměňte ji;
❒zasuňte objímku žárovky do krytu a
otočte jí doprava;
❒namontujte celou skupinu zpět a ujis-
těte se o zaklapnutí vnitřní svorky.
obr. 11F0P0181m
obr. 10F0P0179mfobr. 12
A
F0P0297m
142
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

ZADNÍ SDRUŽENÉ SVÍTILNY
obr. 13
Zadní sdružené svítilny obsahují žárovky
koncových světel, brzdových světel, uka-
zatelů směru a světel zpátečky.
obr. 13F0P0184m
Při demontáži zadní sdružené svítilny a vý-
měně žárovky otevřete dvoukřídlové zad-
ní dveře o 180° (postup je uveden v části
“Dvoukřídlové zadní dveře“ v kapitole “Pa-
lubní deska a ovládací prvky“).
obr. 14F0P0185m
Postup při výměně žárovky:
❒lokalizujte vyměňovanou žárovku;
❒demontujte dva upevňovací šrouby Aa
B
❒zvenku vyjměte svítilnu;
❒držte svítilnu a rozpojte elektrický ko-
nektor;
❒roztáhněte jazýčky a vyjměte držák žá-
rovek;
❒příslušnou žárovku lehce zatlačte do-
vnitř, pootočte doleva, vyjměte (má ba-
jonetový uzávěr) a vyměňte.
143
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

Verze s vysokou střechou
❒klíčem OK 8 demontujte upevňovací
šrouby A;
❒vyjměte držák žárovek;
❒vytáhněte žárovku instalovanou zatla-
čením a vyměňte ji.OSVĚTLENÍ REGISTRAČNÍ
ZNAČKY
Postup při výměně žárovky:
Verze s křídlovými dveřmi obr. 17❒zevnitř vozidla sejměte vnitřní oblože-
ní
❒roztažením příslušného jazýčku rozpoj-
te konektor;
❒sejměte plastový kryt
obr. 15
AA
F0P0210m
obr. 16
A
A
F0P0211m
obr. 17F0P0212m
obr. 18F0P0607m
TŘETÍ BRZDOVÉ SVĚTLO
Výklopné zadní dveře obr. 15
Postup při výměně žárovky:
❒otevřete výklopné zadní dveře;
❒demontujte upevňovací šrouby A;
❒stiskněte zajištění na koncích a vyjměte
svítilnu se žárovkami;
❒rozpojte elektrický konektor;
❒vytáhněte žárovku instalovanou zatla-
čením a vyměňte ji.
Dvoukřídlové zadní dveře obr. 16
Postup při výměně žárovky:
❒demontujte upevňovací šrouby Ašrou-
bovákem Torx™ 20;
❒vyjměte držák žárovek;
❒vytáhněte žárovku instalovanou zatla-
čením a vyměňte ji.
144
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

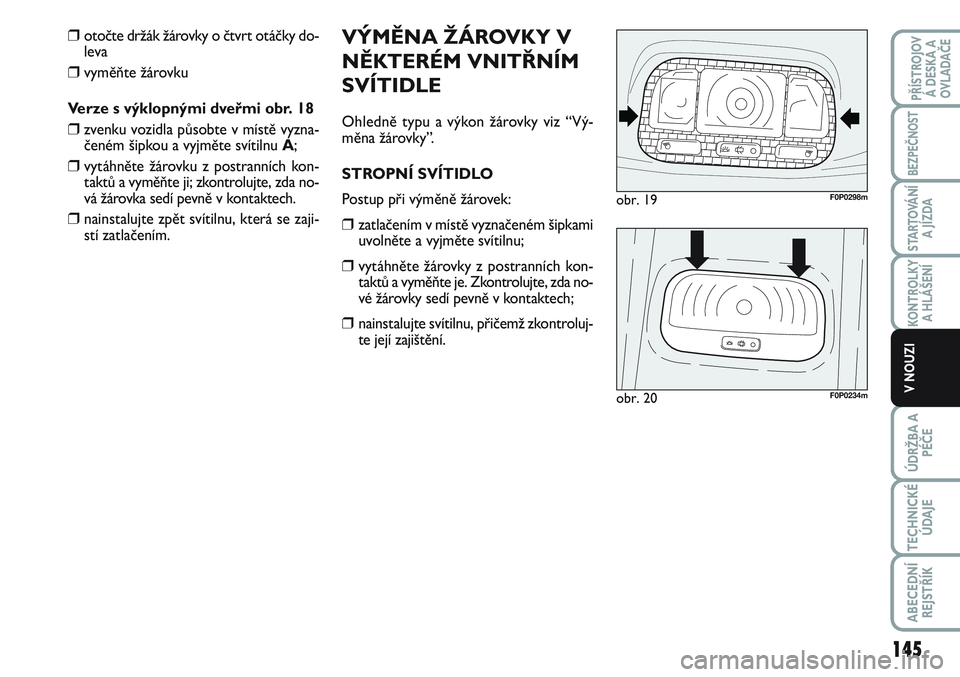

VÝMĚNA ŽÁROVKY V
NĚKTERÉM VNITŘNÍM
SVÍTIDLE
Ohledně typu a výkon žárovky viz “Vý-
měna žárovky”.
STROPNÍ SVÍTIDLO
Postup při výměně žárovek:
❒zatlačením v místě vyznačeném šipkami
uvolněte a vyjměte svítilnu;
❒vytáhněte žárovky z postranních kon-
taktů a vyměňte je. Zkontrolujte, zda no-
vé žárovky sedí pevně v kontaktech;
❒nainstalujte svítilnu, přičemž zkontroluj-
te její zajištění.
obr. 19F0P0298m
obr. 20F0P0234m
❒otočte držák žárovky o čtvrt otáčky do-
leva
❒vyměňte žárovku
Verze s výklopnými dveřmi obr. 18
❒zvenku vozidla působte v místě vyzna-
čeném šipkou a vyjměte svítilnu A;
❒vytáhněte žárovku z postranních kon-
taktů a vyměňte ji; zkontrolujte, zda no-
vá žárovka sedí pevně v kontaktech.
❒nainstalujte zpět svítilnu, která se zaji-
stí zatlačením.
145
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

VÝMĚNA POJISTEK
ZÁKLADNÍ INFORMACE
Pojistka je ochranný prvek elektrického
rozvodu, který zasáhne (přeruší se) vý-
hradně při závadě nebo nevhodném zása-
hu do rozvodu.
Jakmile přestane fungovat nějaké zaříze-
ní, zkontrolujte příslušnou pojistku. Vodi-
cí prvek A- obr. 21nesmí být přeruše-
ný. Pokud je přerušený, je třeba vyměnit
spálenou pojistku za novou se stejnou
proudovou hodnotou (stejné barvy).
BNeporušená pojistka
CPojistka s přerušeným vodicím prv-
kem.
Při výměně pojistky použijte pinzetu A-
obr. 21/a , která je spolu s náhradními po-
jistkami umístěna pod snímatelným kry-
tem B.
obr. 21F0P0236m
Nikdy pojistku nenahrazuj-
te pojistkou s vyšším jmeno-
vitým proudem; NEBEZPEČÍ PO-
ŽÁRU.
POZOR!
Přepálenou pojistku nikdy ne-
nahrazujte kovovým drátkem
nebo podobným materiálem.
Dojde-li k přepálení hlavní
pojistky (MEGA-FUSE, MI-
DI-FUSE, MAXI-FUSE), svěřte vůz au-
torizovanému servisu Fiat . Před vý-
měnou pojistky vytáhněte klíč ze spí-
nací skříňky a vypněte a/nebo odpoj-
te všechny spotřebiče.
POZOR!
Pokud se přepálí některá
hlavní pojistka (systém air-
bagů, brzdová soustava), pohonného
systému (systém motoru, systém spoj-
ky) nebo systému řízení, obraťte se na
autorizovaný servis Fiat .
POZOR!
Pokud se pojistka znovu pře-
pálí, obraťte se na autorizo-
vaný servis Fiat .
POZOR!
obr. 21/aF0P0348m
146
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

obr. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Pojistková skříňka v palubní desce na straně spolujezdce
SPOTŘEBIČE POJISTKY AMPÉRY
Stírač zadního okna
Neobsazeno
Regulátor sklonu světlometů, diagnostická zásuvka,
řídicí jednotka ESP, ventilace, čerpadlo odlučovače pevných částic, snímač polohy volantu
Ovládání zpětného zrcátka a oken na straně spolujezdce
Napájení ovládání předních oken
Stropní svítilny, osvětlení schránky v palubní desce
Multifunkční displej, siréna alarmu, autorádio,
měnič CD, telefon, řídicí jednotka přívěsu,
pojistková skříňka nástavby
Zapalovač cigaret, zásuvka v nákladovém prostoru
Odpružení zadní nápravy, spínací skříňka,
sdružený přístroj
Diagnostická zásuvka, řídicí jednotka alarmu
Sada hands-free, řídicí jednotka systému airbagů
Řídicí jednotka motoru, řídicí jednotka přívěsu
Dešťový senzor, automatická klimatizace, sdružený
přístroj, ventilace zadní části interiéru (Combinato)
Centrální zamykání
Neobsazeno
Vyhřívání zadního okna a vnějších zpětných zrcátek
❒Pojistky se zpřístupní odklopením
schránky a vytažením.
147
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

obr. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30
Pojistková skříňka v motorovém prostoru
SPOTŘEBIČE POJISTKY AMPÉRY
Řídicí jednotka motoru, systém dodávky paliva a vzduchu, ventilátor chladiče
Klakson
Čerpadlo ostřikovačů čelního a zadního okna
Čerpadlo ostřikovačů světlometů
Systém dodávky paliva
Sekundární spínač pedálu brzdy, posilovač řízení
Spínací skříňka
Primární spínač pedálu brzdy
Systém dodávky paliva a vzduchu
Přední ventilátor topení
Stírač čelního skla
Řídicí jednotka obslužných funkcí
Neobsazeno
❒Po otevření kapoty motoru posuňte dr-
žák, čímž se usnadní přístup.
❒Uvolněte a skříňku, čímž se zpřístupní
pojistky.
