2012 CITROEN JUMPER Notices Demploi (in French)

55
3
ERGONOMIE ET CONFOR
T

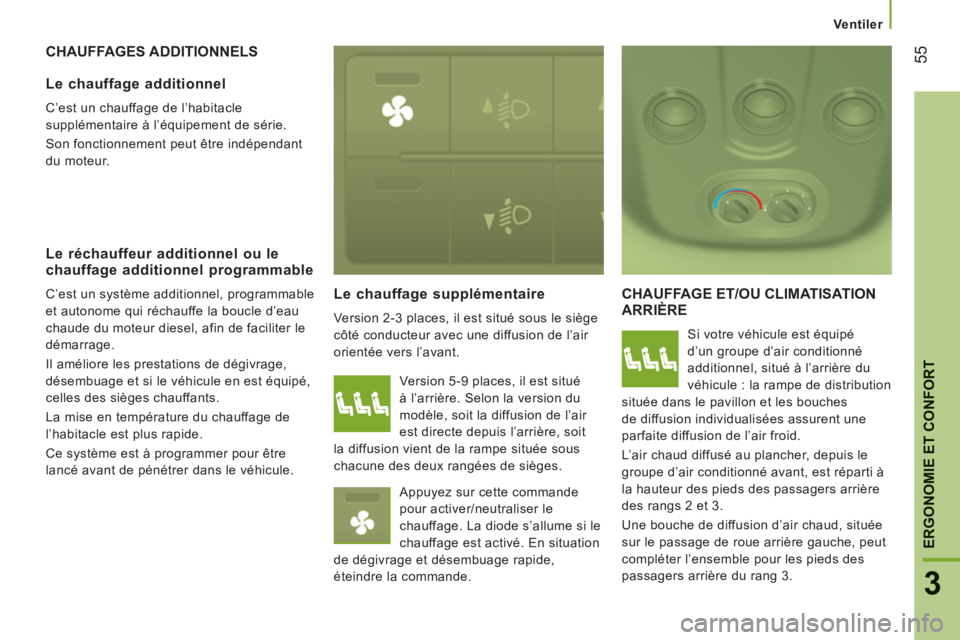

Ventiler
CHAUFFAGES ADDITIONNELS

Le chauffa
ge supplémentaire

Version 2-3 places, il est situé sous le siège
côté conducteur avec une diffusion de l’air
orientée vers l’avant.
CHAUFFAGE ET/OU CLIMATISATIONARRIÈRE
Si votre véhicule est équipé
d’un groupe d’air conditionné
additionnel, situé à l’arrière du
véhicule : la rampe de distribution
située dans le pavillon et les bouches
de diffusion individualisées assurent une
parfaite diffusion de l’air froid.
L’air chaud diffusé au plancher, depuis le
groupe d’air conditionné avant, est réparti à
la hauteur des pieds des passagers arrière
des rangs 2 et 3.
Une bouche de diffusion d’air chaud, située
sur le passage de roue arrière gauche, peut
compléter l’ensemble pour les pieds des
passagers arrière du rang 3.
Le chauffage additionnel
C’est un chauffage de l’habitacle
supplémentaire à l’équipement de série.
Son fonctionnement peut être indépendant
du moteur.
Le réchauffeur additionnel ou lechauffage additionnel programmable

C’est un système additionnel, programmable
et autonome qui réchauffe la boucle d’eau
chaude du moteur diesel, afin de faciliter le
démarrage.
Il améliore les prestations de dégivrage,
désembuage et si le véhicule en est équipé,
celles des sièges chauffants.
La mise en température du chauffage de
l’habitacle est plus rapide.
Ce système est à programmer pour être
lancé avant de pénétrer dans le véhicule. Version 5-9 places, il est situé
à l’arrière. Selon la version du
modèle, soit la diffusion de l’air
est directe depuis l’arrière, soit
la diffusion vient de la rampe située sous
chacune des deux rangées de sièges.
Appuyez sur cette commande
pour activer/neutraliser le
chauffage. La diode s’allume si le
chauffage est activé. En situation
de dégivrage et désembuage rapide,
éteindre la commande.

56

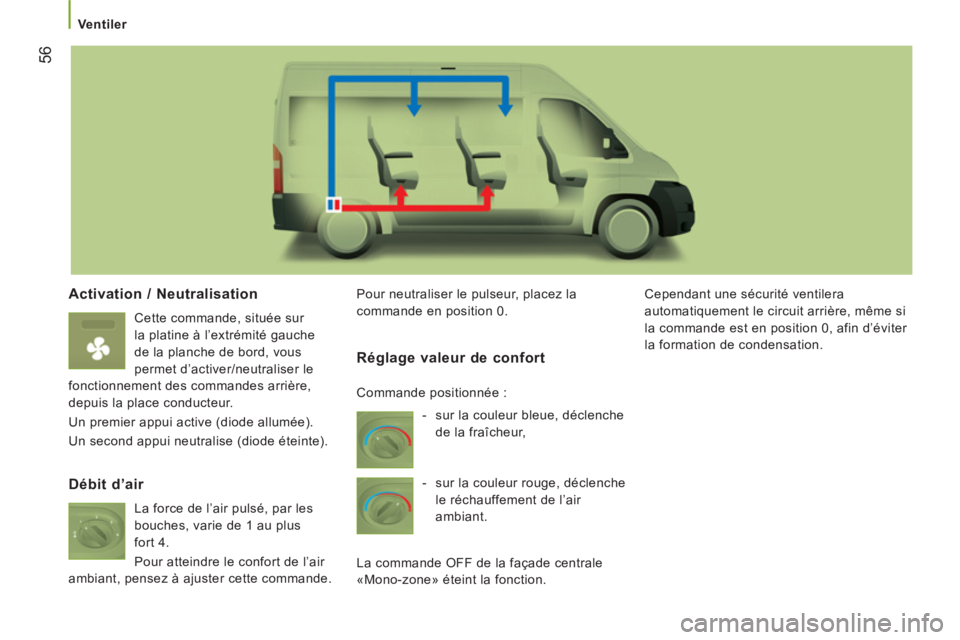

Ventiler


Activation / Neutralisation

Cette commande, située sur
la platine à l’extrémité gauche
de la planche de bord, vous
permet d’activer/neutraliser le
fonctionnement des commandes arrière,
depuis la place conducteur.
Un premier appui active (diode allumée).
Un second appui neutralise (diode éteinte). Pour neutraliser le pulseur, placez la
commande en position 0. Cependant une sécurité ventilera
automatiquement le circuit arrière, même si
la commande est en position 0, afin d’éviter
la formation de condensation.


Débit d’air

La force de l’air pulsé, par les
bouches, varie de 1 au plus
fort 4.
Pour atteindre le confort de l’air
ambiant, pensez à ajuster cette commande.
Réglage valeur de confort


- sur la couleur bleue, déclenche
de la fraîcheur,

- sur la couleur rouge, déclenche
le réchauffement de l’air
ambiant.
La commande OFF de la façade centrale
«Mono-zone» éteint la fonction. Commande positionnée :

3
ERGONOMIE ET CONFOR
T

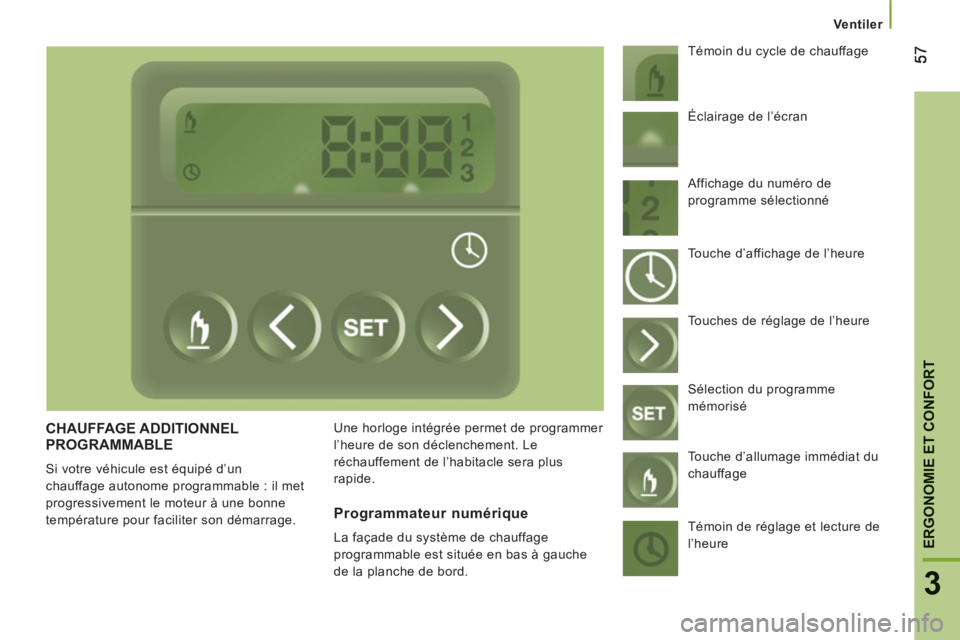

Ventiler
CHAUFFAGE ADDITIONNELPROGRAMMABLE
Si votre véhicule est équipé d’un
chauffage autonome programmable : il met
progressivement le moteur à une bonne
température pour faciliter son démarrage. Une horloge intégrée permet de programmer
l’heure de son déclenchement. Le
réchauffement de l’habitacle sera plus
rapide. Témoin du cycle de chauffage


Programmateur numérique

La façade du système de chauffage
programmable est située en bas à gauche
de la planche de bord. Éclairage de l’écran
Affichage du numéro de
programme sélectionné
Touche d’affichage de l’heure
Touches de réglage de l’heure
Sélection du programme
mémorisé
Touche d’allumage immédiat du
chauffage
Témoin de réglage et lecture de
l’heure

58

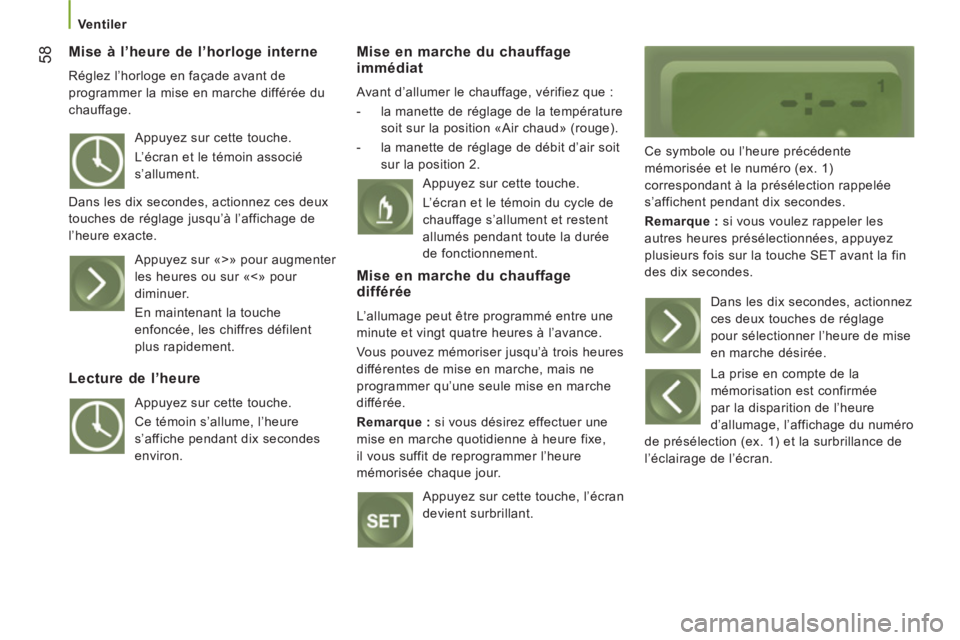

Ventiler


Mise à l’heure de l’horloge interne

Réglez l’horloge en façade avant de
programmer la mise en marche différée du
chauffage.
Mise en marche du chauffage immédiat
Avant d’allumer le chauffage, vérifiez que :


- la manette de réglage de la température
soit sur la position «Air chaud» (rouge).

- la manette de réglage de débit d’air soit
sur la position 2. Ce symbole ou l’heure précédente
mémorisée et le numéro (ex. 1)
correspondant à la présélection rappelée
s’affichent pendant dix secondes.

Remarque :
si vous voulez rappeler les
autres heures présélectionnées, appuyez
plusieurs fois sur la touche SET avant la fin
des dix secondes. Appuyez sur cette touche.
L’écran et le témoin associé
s’allument.
Dans les dix secondes, actionnez ces deux
touches de réglage jusqu’à l’affichage de
l’heure exacte.
Appuyez sur «>» pour augmenter
les heures ou sur «<» pour
diminuer.
En maintenant la touche
enfoncée, les chiffres défilent
plus rapidement.


Lecture de l’heure

Appuyez sur cette touche.
Ce témoin s’allume, l’heure
s’affiche pendant dix secondes
environ. Appuyez sur cette touche.
L’écran et le témoin du cycle de
chauffage s’allument et restent
allumés pendant toute la durée
de fonctionnement.
Mise en marche du chauffage différée

L’allumage peut être programmé entre une
minute et vingt quatre heures à l’avance.
Vous pouvez mémoriser jusqu’à trois heures
différentes de mise en marche, mais ne
programmer qu’une seule mise en marche
différée.

Remarque :
si vous désirez effectuer une
mise en marche quotidienne à heure fixe,
il vous suffit de reprogrammer l’heure
mémorisée chaque jour.
Appuyez sur cette touche, l’écran
devient surbrillant. Dans les dix secondes, actionnez
ces deux touches de réglage
pour sélectionner l’heure de mise
en marche désirée.
La prise en compte de la
mémorisation est confirmée
par la disparition de l’heure
d’allumage, l’affichage du numéro
de présélection (ex. 1) et la surbrillance de
l’éclairage de l’écran.

59
3
ERGONOMIE ET CONFOR
T
Ventiler

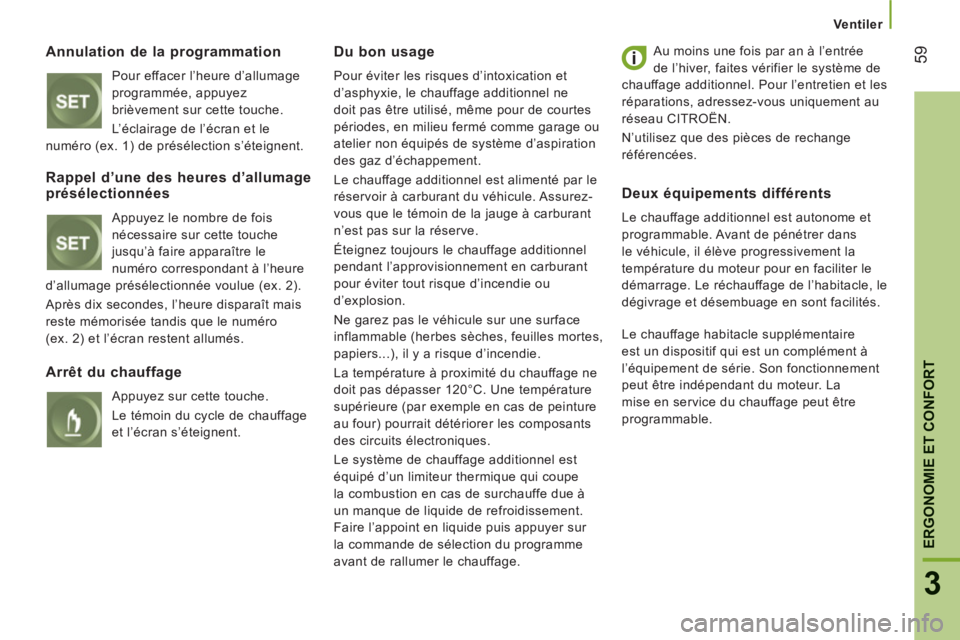

Annulation de la programmation
Pour effacer l’heure d’allumage
programmée, appuyez
brièvement sur cette touche.
L’éclairage de l’écran et le
numéro (ex. 1) de présélection s’éteignent.

Du bon usage

Pour éviter les risques d’intoxication et
d’asphyxie, le chauffage additionnel ne
doit pas être utilisé, même pour de courtes
périodes, en milieu fermé comme garage ou
atelier non équipés de système d’aspiration
des gaz d’échappement.
Le chauffage additionnel est alimenté par le
réservoir à carburant du véhicule. Assurez-
vous que le témoin de la jauge à carburant
n’est pas sur la réserve.
Éteignez toujours le chauffage additionnel
pendant l’approvisionnement en carburant
pour éviter tout risque d’incendie ou
d’explosion.
Ne garez pas le véhicule sur une surface
inflammable (herbes sèches, feuilles mortes,
papiers...), il y a risque d’incendie.
La température à proximité du chauffage ne
doit pas dépasser 120°C. Une température
supérieure (par exemple en cas de peinture
au four) pourrait détériorer les composants
des circuits électroniques.
Le système de chauffage additionnel est
équipé d’un limiteur thermique qui coupe
la combustion en cas de surchauffe due à
un manque de liquide de refroidissement.
Faire l’appoint en liquide puis appuyer sur
la commande de sélection du programme
avant de rallumer le chauffage. Au moins une fois par an à l’entrée
de l’hiver, faites vérifier le système de
chauffage additionnel. Pour l’entretien et les
réparations, adressez-vous uniquement au
réseau CITROËN.
N’utilisez que des pièces de rechange
référencées.
Rappel d’une des heures d’allumage présélectionnées

Appuyez le nombre de fois
nécessaire sur cette touche
jusqu’à faire apparaître le
numéro correspondant à l’heure
d’allumage présélectionnée voulue (ex. 2).
Après dix secondes, l’heure disparaît mais
reste mémorisée tandis que le numéro
(ex. 2) et l’écran restent allumés.
Arrêt du chauffage

Appuyez sur cette touche.
Le témoin du cycle de chauffage
et l’écran s’éteignent.
Deux équipements différents

Le chauffage additionnel est autonome et
programmable. Avant de pénétrer dans
le véhicule, il élève progressivement la
température du moteur pour en faciliter le
démarrage. Le réchauffage de l’habitacle, le
dégivrage et désembuage en sont facilités.
Le chauffage habitacle supplémentaire
est un dispositif qui est un complément à
l’équipement de série. Son fonctionnement
peut être indépendant du moteur. La
mise en service du chauffage peut être
programmable.

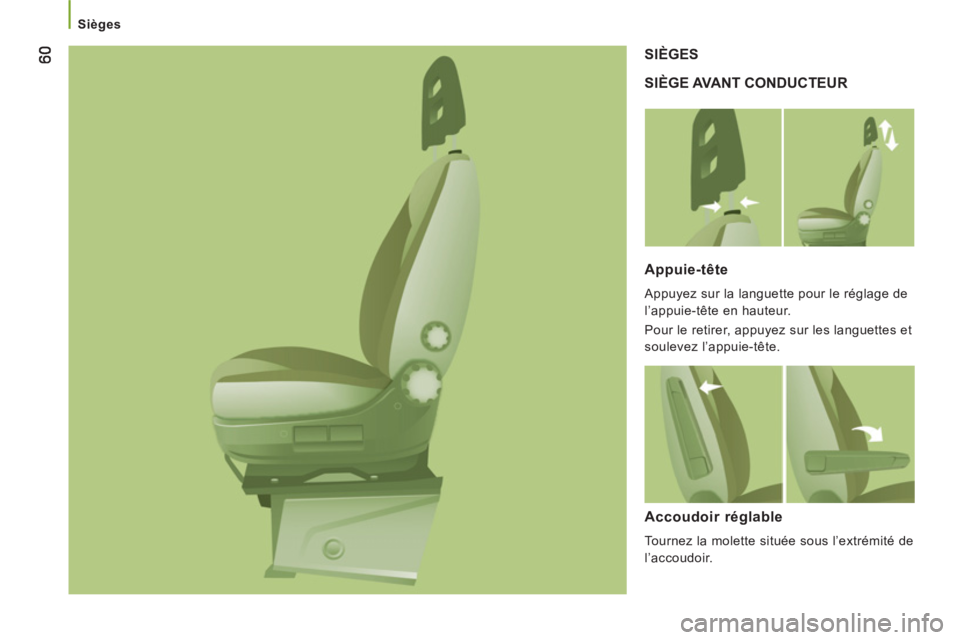

Sièges


SIÈGE AVANT CONDUCTEUR SIÈGES

A
ppuie-tête

Appuyez sur la languette pour le réglage de
l
’appuie-tête en hauteur.
Pour le retirer, appu
yez sur les languettes et
soulevez l’appuie-tête.


Accoudoir réglable

Tournez la molette située sous l’extrémité de
l
’accoudoir.

61
3
ERGONOMIE ET CONFOR
T

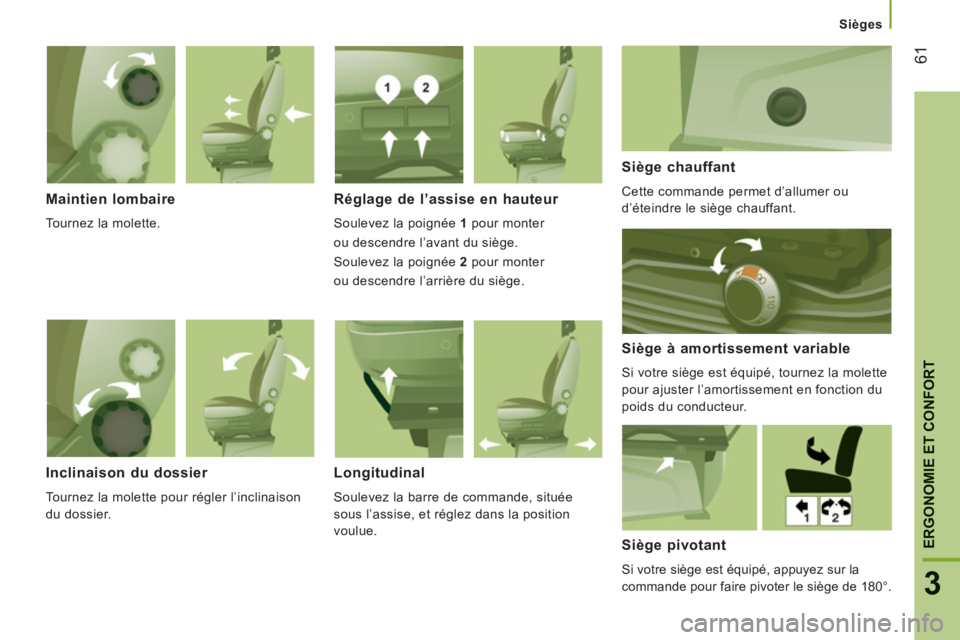

Sièges
Maintien lombaire
To urnez la molette.


Réglage de l’assise en hauteur

Soulevez la poignée 1
pour monter
ou descendre l
’avant du siège.
Soulevez la poi
gnée 2
pour monter
ou descendre l
’arrière du siège.
Siège chauffant
Cette commande permet d’allumer ou
d’éteindre le siè
ge chauffant.
Siège à amortissement variable
Si votre siège est équipé, tournez la molette
pour ajuster l’amortissement en fonction du
poids du conducteur.
Inclinaison du dossier
Tournez la molette pour régler l’inclinaison
du dossier.


Longitudinal
Soulevez la barre de commande, située
sous l’assise, et réglez dans la position
v
oulue. Siège pivotant
Si votre siège est équipé, appuyez sur la
commande pour faire pivoter le siège de 180°.

62

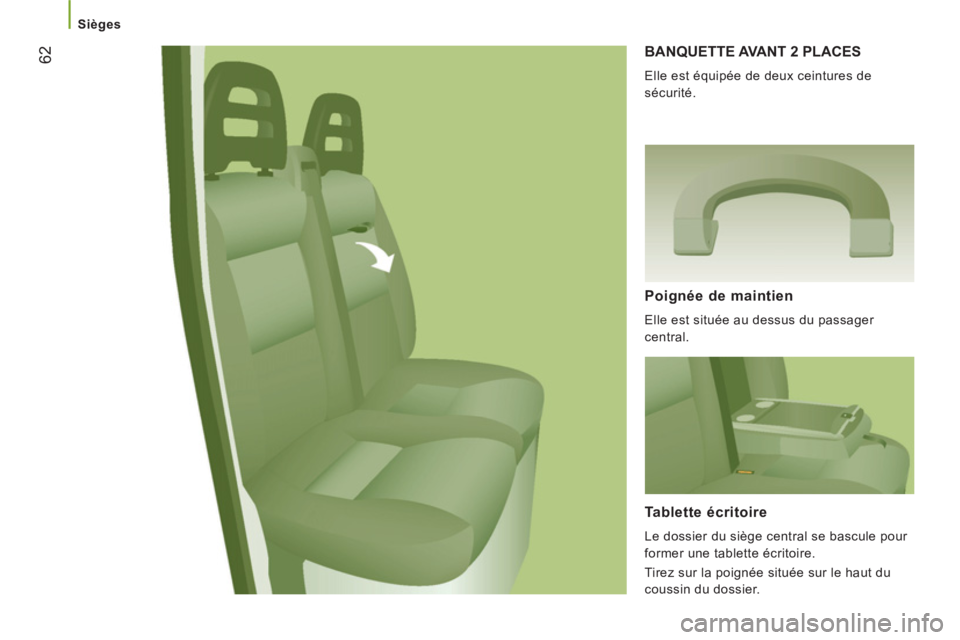

Sièges


BANQUETTE AVANT 2 PLACES

Elle est équipée de deux ceintures de
sécurité.

Poignée de maintien

Elle est située au dessus du passager
central.


Tablette écritoire

Le dossier du siège central se bascule pour
former une tablette écritoire.
Tirez sur la poignée située sur le haut du
coussin du dossier.
