135
AIDE RAPID
E
8

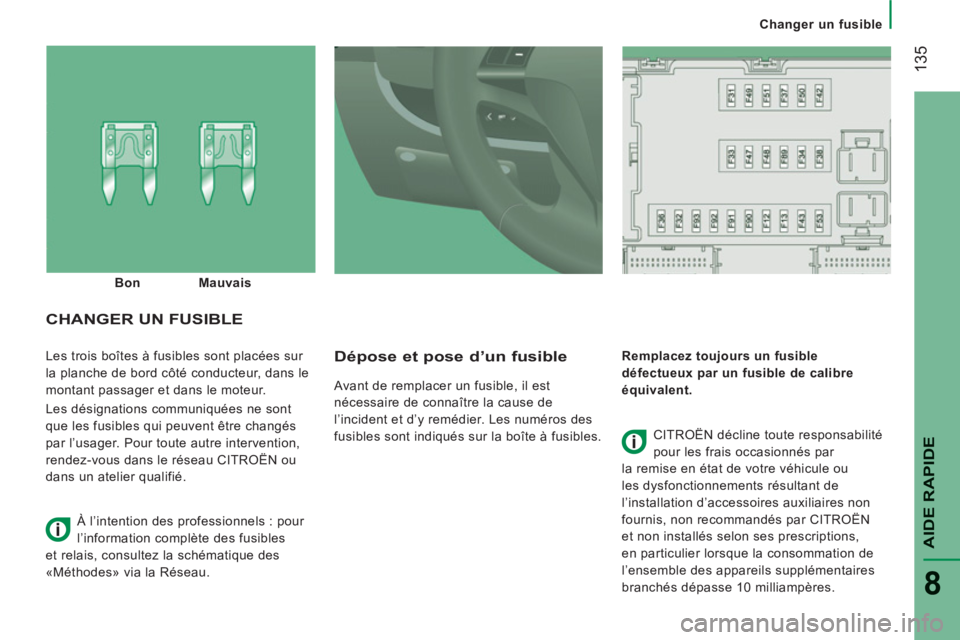

Changer un fusible
Les trois boîtes à fusibles sont placées sur
la planche de bord côté conducteur, dans le
montant passager et dans le moteur.
Les désignations communiquées ne sont
que les fusibles qui peuvent être changés
par l’usager. Pour toute autre intervention,
rendez-vous dans le réseau CITROËN ou
dans un atelier qualifié.
Dépose et pose d’un fusible
Avant de remplacer un fusible, il est
nécessaire de connaître la cause de
l’incident et d’y remédier. Les numéros des
fusibles sont indiqués sur la boîte à fusibles.
Remplacez toujours un fusible
défectueux par un fusible de caIibre
équivalent.
CHANGER UN FUSIBLE

CITROËN décline toute responsabilité
pour les frais occasionnés par
la remise en état de votre véhicule ou
les dysfonctionnements résultant de
l’installation d’accessoires auxiliaires non
fournis, non recommandés par CITROËN
et non installés selon ses prescriptions,
en particulier lorsque la consommation de
l’ensemble des appareils supplémentaires
branchés dépasse 10 milliampères.
Bon
Mauvais
À l’intention des professionnels : pour
l’information complète des fusibles
et relais, consultez la schématique des
«Méthodes» via la Réseau.

136


Changer un fusible

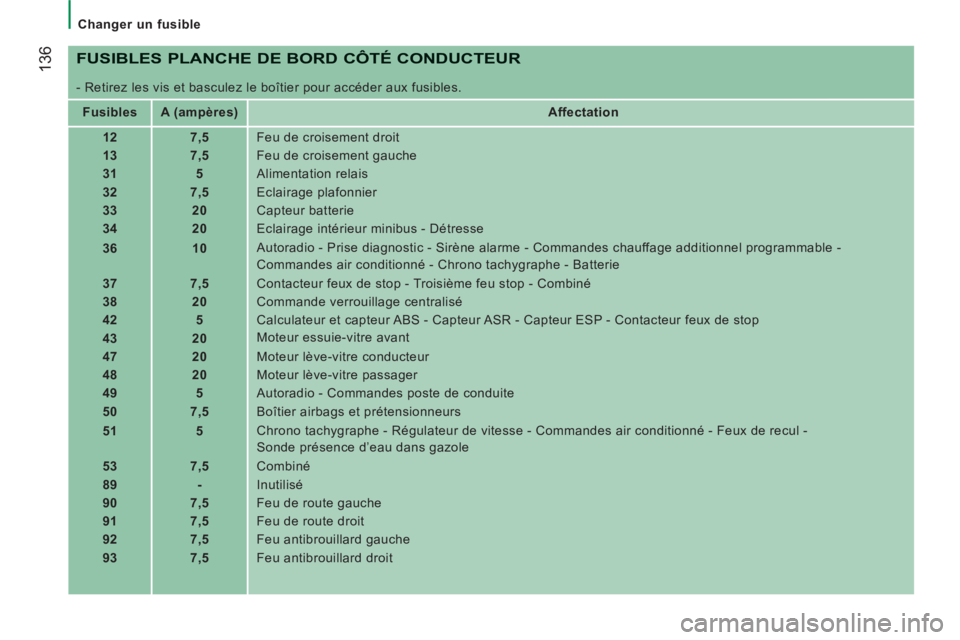

FUSIBLES PLANCHE DE BORD CÔTÉ CONDUCTEUR

- Retirez les vis et basculez le boîtier pour accéder aux fusibles.


Fusibles


A (ampères)


Affectation



12


7,5
Feu de croisement droit


13


7,5
Feu de croisement gauche


31


5
Alimentation relais


32


7,5
Eclairage plafonnier


33


20
Capteur batterie


34


20
Eclairage intérieur minibus - Détresse


36


10
Autoradio - Prise diagnostic - Sirène alarme - Commandes chauffage additionnel programmable -
Commandes air conditionné - Chrono tachygraphe - Batterie


37


7,5
Contacteur feux de stop - Troisième feu stop - Combiné


38


20
Commande verrouillage centralisé


42


5
Calculateur et capteur ABS - Capteur ASR - Capteur ESP - Contacteur feux de stop


43


20

Moteur essuie-vitre avant


47


20
Moteur lève-vitre conducteur


48


20
Moteur lève-vitre passager


49


5
Autoradio - Commandes poste de conduite


50


7,5
Boîtier airbags et prétensionneurs


51


5
Chrono tachygraphe - Régulateur de vitesse - Commandes air conditionné - Feux de recul -
Sonde présence d’eau dans gazole


53


7,5
Combiné


89


-
Inutilisé


90


7,5
Feu de route gauche


91


7,5
Feu de route droit


92


7,5
Feu antibrouillard gauche


93


7,5
Feu antibrouillard droit

AIDE RAPID
E
8





Changer un fusible


Fusibles


A (ampères)


Affectation



54


-
Inutilisé


55


15
Sièges chauffants


56


15
Prise 12 V


57


10
Chauffage additionnel programmable


58


15
Dégivrage : lunette arrière (gauche)


59


15
Dégivrage : lunette arrière (droite)


60


-
Inutilisé


61


-
Inutilisé


62


-
Inutilisé


63


10
Commutateur chauffage additionnel programmable


64


-
Inutilisé


65


30
Pulseur chauffage additionnel programmable
FUSIBLES MONTANT PASSAGER

- Déclippez le couvercle.

Après intervention, refermez très
soigneusement le couvercle.

138


Changer un fusible

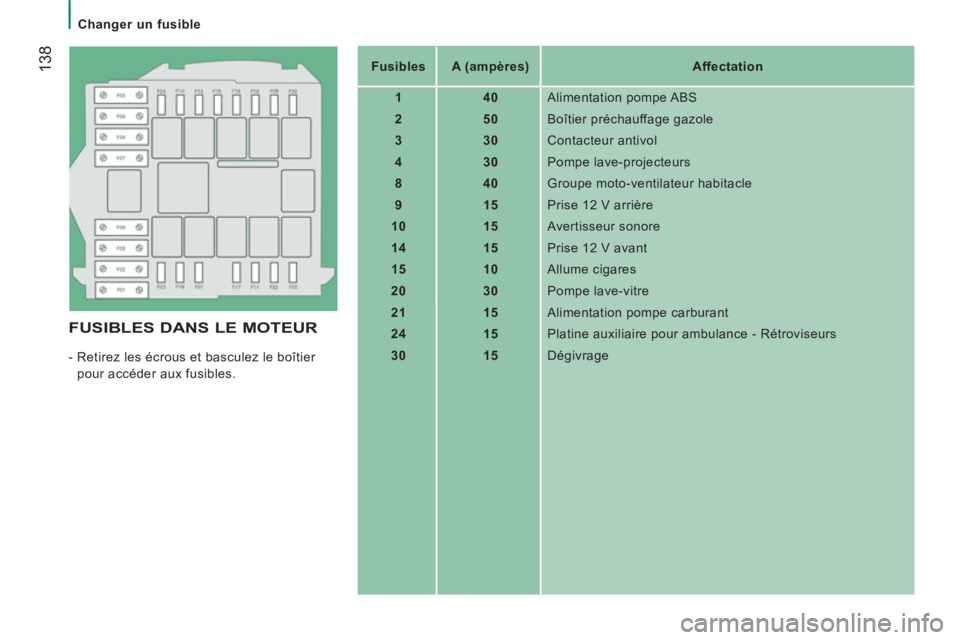

FUSIBLES DANS LE MOTEUR

- Retirez les écrous et basculez le boîtier
pour accéder aux fusibles.

Fusibles


A (ampères)


Affectation



1


40
Alimentation pompe ABS


2


50
Boîtier préchauffage gazole


3


30
Contacteur antivol


4


30
Pompe lave-projecteurs


8


40
Groupe moto-ventilateur habitacle


9


15
Prise 12 V arrière


10


15
Avertisseur sonore


14


15
Prise 12 V avant


15


10
Allume cigares


20


30
Pompe lave-vitre


21


15
Alimentation pompe carburant



24


15
Platine auxiliaire pour ambulance - Rétroviseurs


30


15
Dégivrage

139
AIDE RAPID
E
8

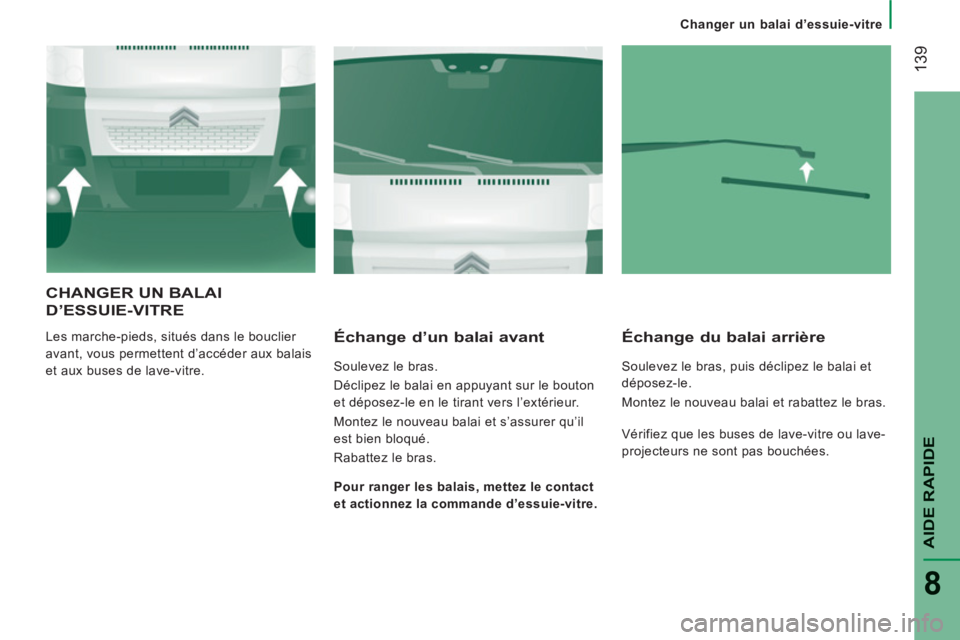

Changer un balai d’essuie-vitre
CHANGER UN BALAI
D’ESSUIE-VITRE
Les marche-pieds, situés dans le bouclier
avant, vous permettent d’accéder aux balais
et aux buses de lave-vitre.
Échange d’un balai avant

Soulevez le bras.
Déclipez le balai en appuyant sur le bouton
et déposez-le en le tirant vers l’extérieur.
Montez le nouveau balai et s’assurer qu’il
est bien bloqué.
Rabattez le bras.
Échange du balai arrière

Soulevez le bras, puis déclipez le balai et
déposez-le.
Montez le nouveau balai et rabattez le bras.

Pour ranger les balais, mettez le contact
et actionnez la commande d’essuie-vitre.
Vérifiez que les buses de lave-vitre ou lave-
projecteurs ne sont pas bouchées.

14
0

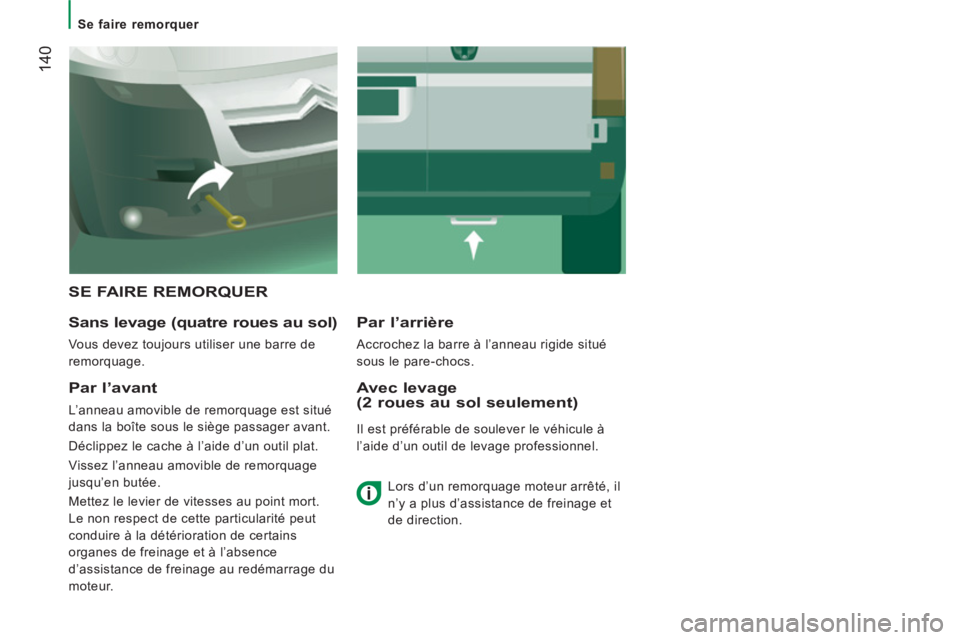

Se faire remorquer

SE FAIRE REMORQUER

Sans leva
ge (quatre roues au sol)

Vous devez toujours utiliser une barre de
remorquage.
Par l’arrière

Accrochez la barre à l’anneau rigide situé
sous le pare-chocs.

Par l’avant

L’anneau amovible de remorquage est situé
dans la boîte sous le siège passager avant.
Déclippez le cache à l’aide d’un outil plat.
Vissez l’anneau amovible de remorquage
jusqu’en butée.
Mettez le levier de vitesses au point mort.
Le non respect de cette particularité peut
conduire à la détérioration de certains
organes de freinage et à l’absence
d’assistance de freinage au redémarrage du
moteur.
Avec levage (2 roues au sol seulement)

Il est préférable de soulever le véhicule à
l’aide d’un outil de levage professionnel.

Lors d’un remorquage moteur arrêté, il
n’y a plus d’assistance de freinage et
de direction.

9
CARACTÉRISTIQUES TECHNIQUE
S

142

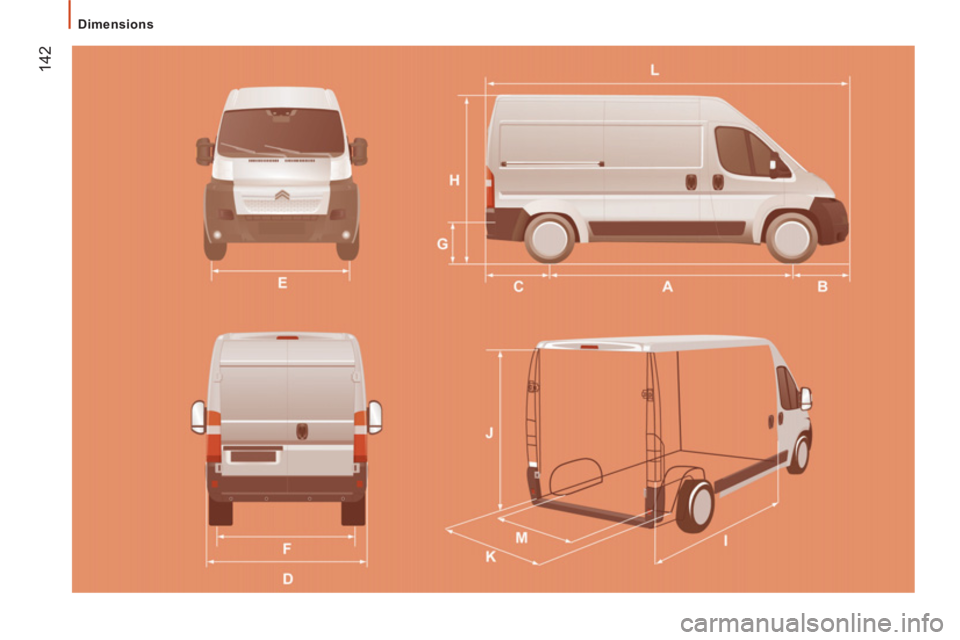

Dimensions
