2012 CITROEN JUMPER Notices Demploi (in French)

63
3
ERGONOMIE ET CONFOR
T
Sièges

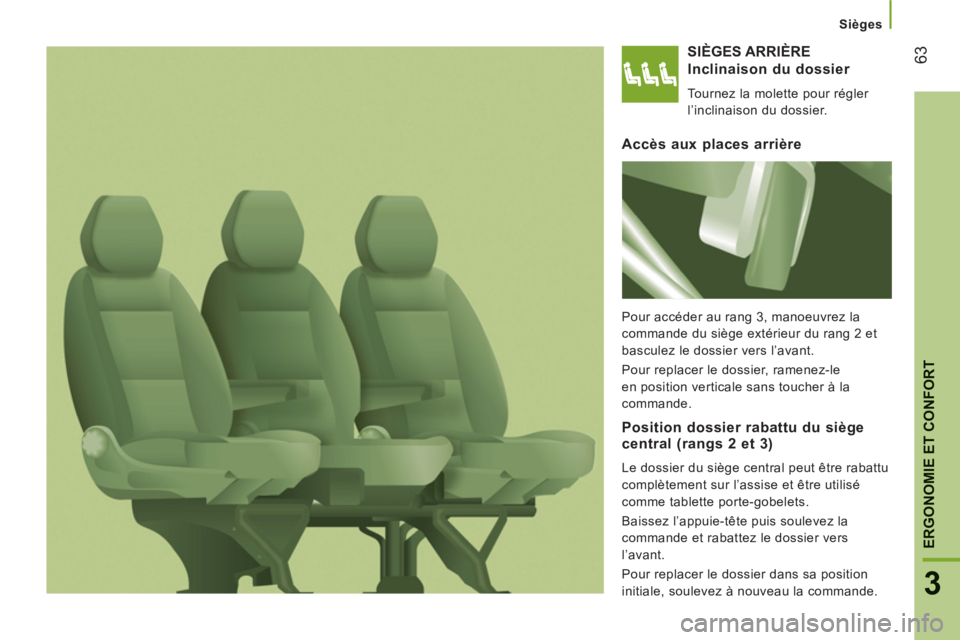

SIÈGES ARRIÈRE
Inclinaison du dossier
Tournez la molette pour régler
l’inclinaison du dossier.
Accès aux places arrière

Pour accéder au rang 3, manoeuvrez la
commande du siège extérieur du rang 2 et
basculez le dossier vers l’avant.
Pour replacer le dossier, ramenez-le
en position verticale sans toucher à la
commande.
Position dossier rabattu du siège central (rangs 2 et 3)

Le dossier du siège central peut être rabattu
complètement sur l’assise et être utilisé
comme tablette porte-gobelets.
Baissez l’appuie-tête puis soulevez la
commande et rabattez le dossier vers
l’avant.
Pour replacer le dossier dans sa position
initiale, soulevez à nouveau la commande.

64


Sièges

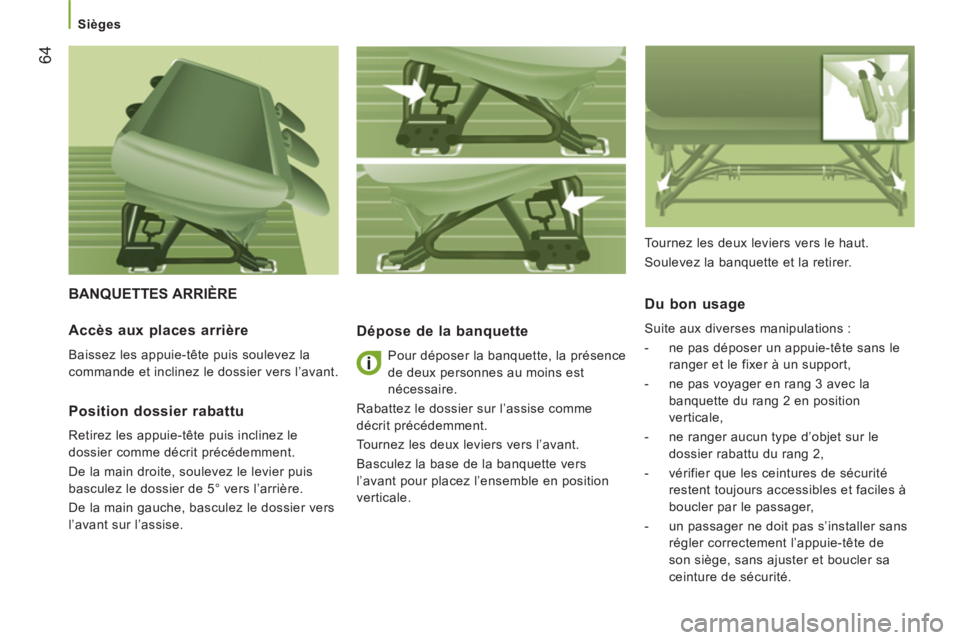

BANQUETTES ARRIÈRE
Dé
pose de la banquette

Pour déposer la banquette, la présence
de deux personnes au moins est
nécessaire.
Rabattez le dossier sur l’assise comme
décrit précédemment.
Tournez les deux leviers vers l’avant.
Basculez la base de la banquette vers
l’avant pour placez l’ensemble en position
verticale.

Du bon usage

Suite aux diverses manipulations :


- ne pas déposer un appuie-tête sans le
ranger et le fixer à un support,

- ne pas voyager en rang 3 avec la
banquette du rang 2 en position
verticale,

- ne ranger aucun type d’objet sur le
dossier rabattu du rang 2,

- vérifier que les ceintures de sécurité
restent toujours accessibles et faciles à
boucler par le passager,

- un passager ne doit pas s’installer sans
régler correctement l’appuie-tête de
son siège, sans ajuster et boucler sa
ceinture de sécurité.


Accès aux places arrière

Baissez les appuie-tête puis soulevez la
commande et inclinez le dossier vers l’avant.

Position dossier rabattu

Retirez les appuie-tête puis inclinez le
dossier comme décrit précédemment.
De la main droite, soulevez le levier puis
basculez le dossier de 5° vers l’arrière.
De la main gauche, basculez le dossier vers
l’avant sur l’assise. Tournez les deux leviers vers le haut.
Soulevez la banquette et la retirer.

65
3
ERGONOMIE ET CONFOR
T
Sièges

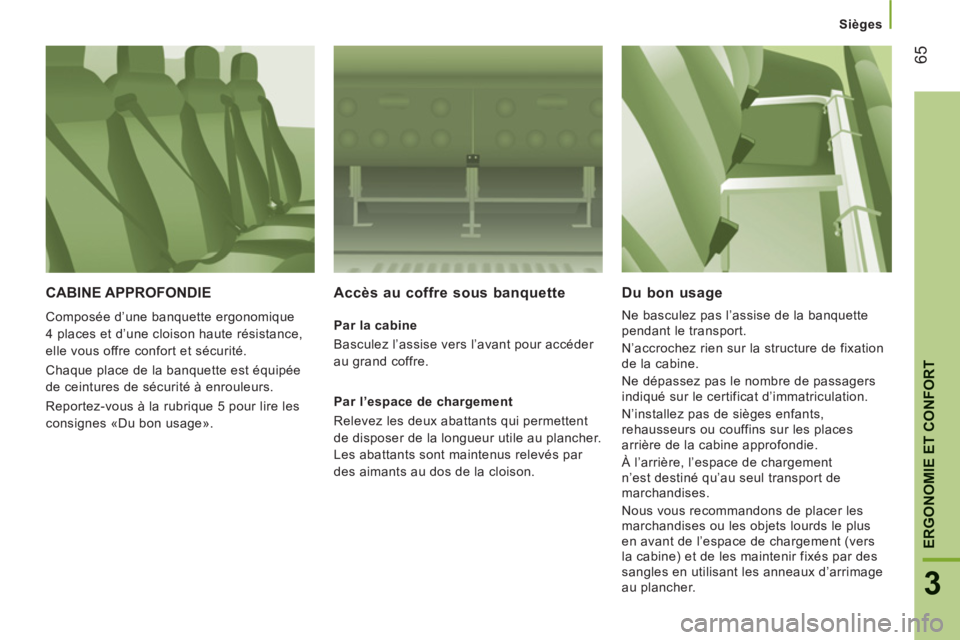

CABINE APPROFONDIE
Composée d’une banquette ergonomique
4
places et d’une cloison haute résistance,
elle vous offre confort et sécurité.
Cha
que place de la banquette est équipée
de ceintures de sécurité à enrouleurs.
Reportez-vous à la rubrique 5 pour lire les
consignes «Du bon usage».

Accès au coffre sous banquette


Par la cabine
Basculez l
’assise vers l’avant pour accéder
au
grand coffre.

Par l’espace de chargement

Relevez les deux abattants qui permettent
de disposer de la lon
gueur utile au plancher.
Les abattants sont maintenus relevés
par
des aimants au dos de la cloison.
Du bon usage
Ne basculez pas l’assise de la banquette
pendant le transport.
N’
accrochez rien sur la structure de fixation de la cabine.
Ne dépassez pas le nombre de passa
gers
indiqué sur le certificat d’immatriculation.
N’installez pas de siè
ges enfants,
rehausseurs ou couffins sur les places arrière de la cabine approfondie.
À l’arrière, l’espace de char
gement
n’est destiné qu’au seul transport de
marchandises.
Nous vous recommandons de placer les
marchandises ou les ob
jets lourds le plusen avant de l’espace de chargement (versla cabine) et de les maintenir fixés par des
sangles en utilisant les anneaux d’arrimageau plancher.

66

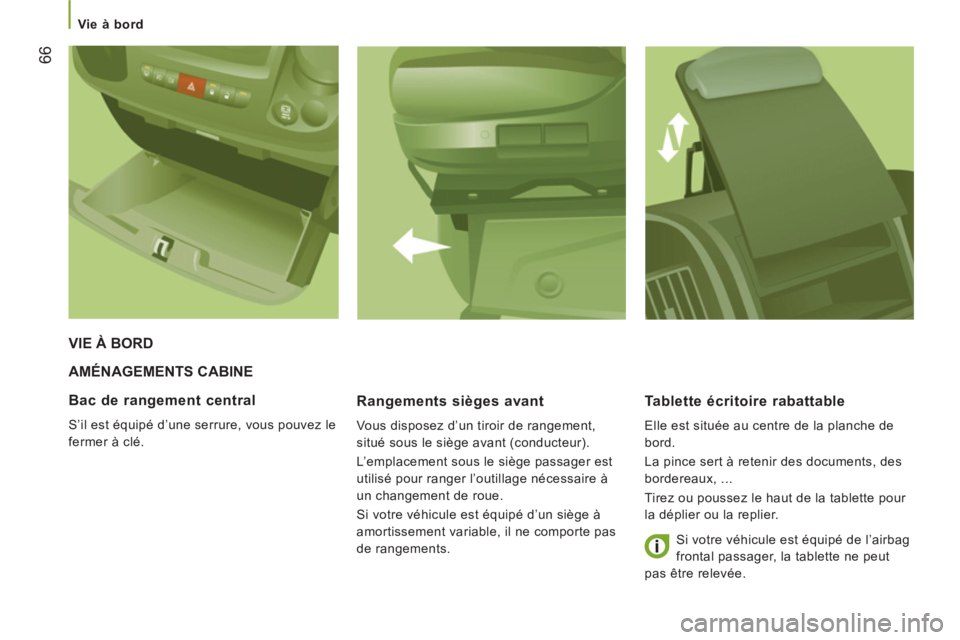

Vie à bord

AMÉNAGEMENTS CABINE
Ran
gements sièges avant
Vous disposez d’un tiroir de rangement,
situé sous le siège avant (conducteur).
L’emplacement sous le siège passager est
utilisé pour ranger l’outillage nécessaire à
un changement de roue.
Si votre véhicule est équipé d’un siège à
amortissement variable, il ne comporte pas
de rangements.


Tablette écritoire rabattable

Elle est située au centre de la planche de
bord.
La pince sert à retenir des documents, des
bordereaux, ...
Tirez ou poussez le haut de la tablette pour
la déplier ou la replier.
VIE À BORD

Bac de rangement central

S’il est équipé d’une serrure, vous pouvez le
fermer à clé.
Si votre véhicule est équipé de l’airbag
frontal passager, la tablette ne peut
pas être relevée.

67
3
ERGONOMIE ET CONFOR
T
Vie à bord

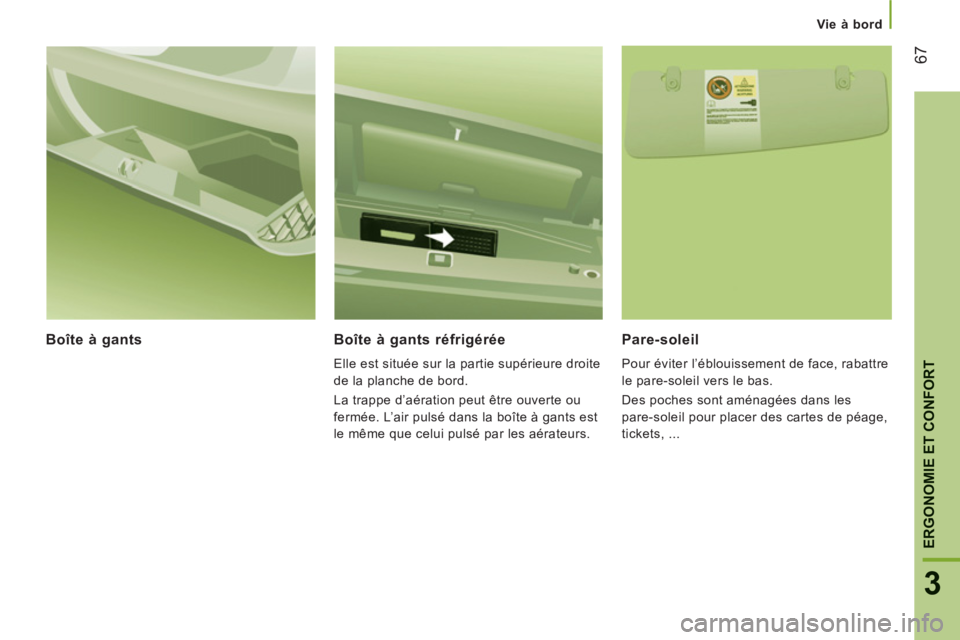

Boîte à gants
Boîte à gants réfrigérée

Elle est située sur la partie supérieure droite
de la planche de bord.
La trappe d’aération peut être ouverte ou
fermée. L’air pulsé dans la boîte à gants est
le même que celui pulsé par les aérateurs.
Pare-soleil

Pour éviter l’éblouissement de face, rabattre
le pare-soleil vers le bas.
Des poches sont aménagées dans les
pare-soleil pour placer des cartes de péage,
tickets, ...

68

Vie à bord

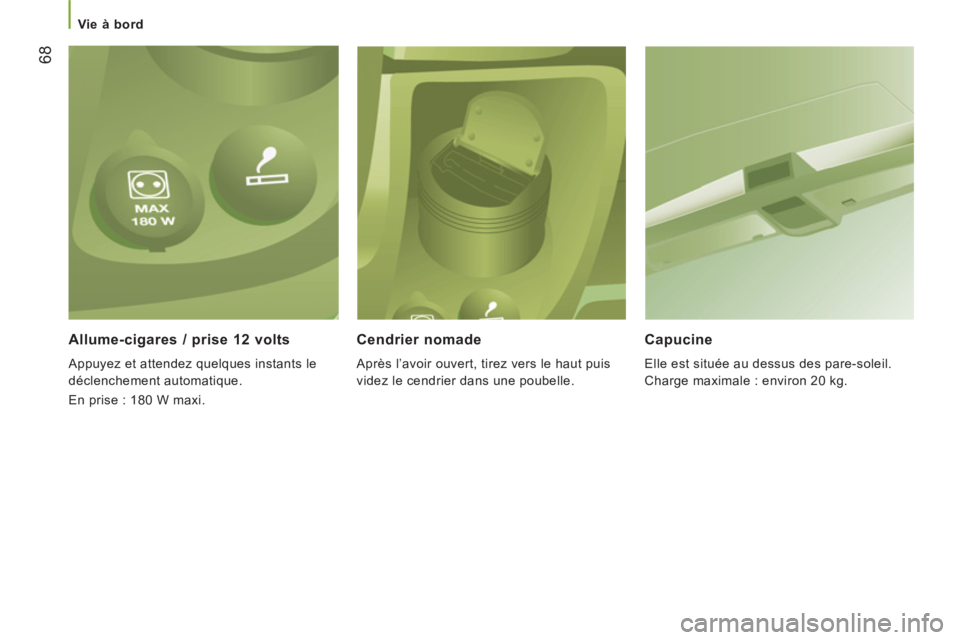

Allume-cigares / prise 12 volts

Appuyez et attendez quelques instants le
déclenchement automatique.
En prise : 180 W maxi.
Cendrier nomade

Après l’avoir ouvert, tirez vers le haut puis
videz le cendrier dans une poubelle.


Capucine

Elle est située au dessus des pare-soleil.
Charge maximale : environ 20 kg.

69
3
ERGONOMIE ET CONFOR
T
Vie à bord

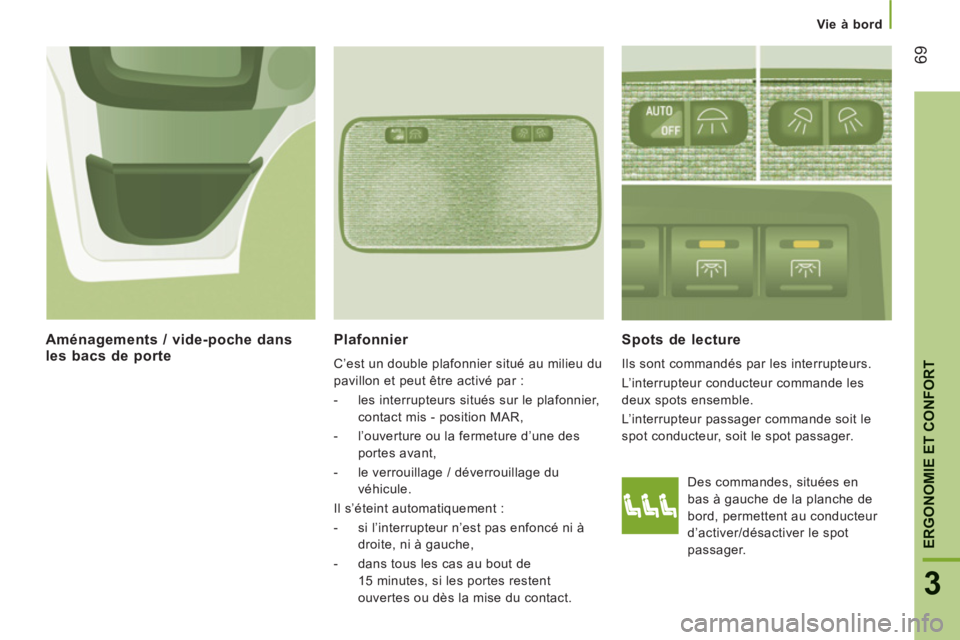

Plafonnier

C’est un double plafonnier situé au milieu du
pavillon et peut être activé par :


- les interrupteurs situés sur le plafonnier,
contact mis - position MAR,

- l’ouverture ou la fermeture d’une des
portes avant,

- le verrouillage / déverrouillage du
véhicule.
Il s’éteint automatiquement :


- si l’interrupteur n’est pas enfoncé ni à
droite, ni à gauche,

- dans tous les cas au bout de
15 minutes, si les portes restent
ouvertes ou dès la mise du contact.

Spots de lecture

Ils sont commandés par les interrupteurs.
L’interrupteur conducteur commande les
deux spots ensemble.
L’interrupteur passager commande soit le
spot conducteur, soit le spot passager.
Aménagements / vide-poche dans les bacs de porte


Des commandes, situées en
bas à gauche de la planche de
bord, permettent au conducteur
d’activer/désactiver le spot
passager.

70

Vie à bord

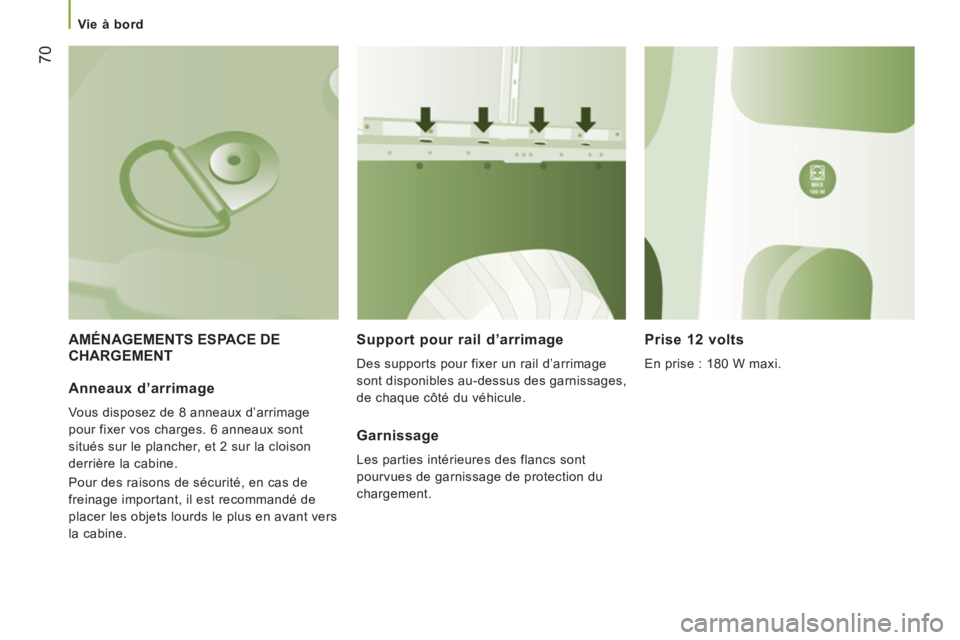

AMÉNAGEMENTS ESPACE DE
CHARGEMENT Support pour rail d’arrimage
Des supports pour fixer un rail d’arrimage
sont disponibles au-dessus des garnissages,
de chaque côté du véhicule.


Prise 12 volts

En prise : 180 W maxi.

Anneaux d’arrimage

Vous disposez de 8 anneaux d’arrimage
pour fixer vos charges. 6 anneaux sont
situés sur le plancher, et 2 sur la cloison
derrière la cabine.
Pour des raisons de sécurité, en cas de
freinage important, il est recommandé de
placer les objets lourds le plus en avant vers
la cabine.
Garnissage

Les parties intérieures des flancs sont
pourvues de garnissage de protection du
chargement.
