2012 CITROEN JUMPER MULTISPACE Lietošanas Instrukcija (in Latvian)

ABS
ESP
31


Va dītāja sēdvieta

GATAVS BRAUKŠANAI
2


Indikators
ir
signāls
Risinājums - darbība

Stūres
pastiprinātājs iedegts. bojājums. Automašīna turpina braukt bez stūres pastiprinātāja.
Pārbaudiet sistēmu CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

Atveres
noteikšana iedegts un kopā
ar paziņojumu uz
ekrāna. kāda atvere nav pilnībā aizvērta. Pārbaudiet, vai aizvērtas kab
īnes, aizmugurējās un sānu
durvis un motora pārsegs (ja jūsu automašina ir aprīkota
ar signalizāciju).

Aizmugurējā
piekares
pneimatiskā
kompensācija mirgojošs. nepieņemama starpība starp
optimālo sliekšņa augstumu
un noteikto.
Automātiskā regulēšanā : brauciet lēnām (apmēram
10 km/h), līdz signāls nodziest.
Manuālā regulēšanā : atgriezties pie optimālā sliekšņa
augstuma, kas ir palicis augstākajā vai zemākajā
pozīcijā. 3. nodaļa, sadaļ
a "Aizmugurējā piekare".
iedegts, uzsākot
braukt vai
braucot. pneimatiskās kompensācijas
darbības traucējumi. Obligāti apturiet automašīnu. Vērsieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.


ABS paliek iedegts. riteņu pretbloķēšanas sistēmas
darbības traucējumi. Automašīna saglabā klasisku bremzēšanu, bez pastiprinātāja,
tomēr mēs iesakām apturēt automašīnu. Vērsieties CITROËN
pārstāvniecībā vai kvalifi c
ētā remontdarbnīcā.


ESP mirgojošs. ESP sistēmas ieslēgšanās. Sistēma optimizē riteņu vilkmi un uzlabo automašīnas
vadības stabilitāti. 4. nodaļa, sadaļa "Drošība un vadīšana".
paliek iedegts. tā bojājums. Piem.. :
nepietiekams riepas spiediens. Piem. : Pārbaudīt riepu spiedienu. Vērsieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
paliek iedegts
ar iedegtu
slēdža diodi
(uz priekšējā
paneļa). tā atslēgšana pēc vadī
tāja
pieprasījuma. Sistēmas darbība ir atslēgta.
Tā ieslēgšanās no jauna notiek, braucot ar vairāk nekā
50 km/h vai arī piespiežot attiecīgo slēdzi (uz priekšējā
paneļa).

32
Vadītāja sēdvieta


Indikators
ir
signāls
Risinājums - darbība



Bremžu uzlikas iedegts. nolietotas bremžu uzlikas. Nomainiet bremžu uzlikas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.




Tu vās gaismas/
Dienasgaitas
lukturi
iedegts. manuāla izvēle vai automātiska
iedegšana. Pagriezt apgaismojuma slēdzi otrajā pozīcijā.
tuvo gaismu ieslēgšanās no
kontakta - dienasgaitas lukturi. Atkarībā no pārdošanas valsts.
3. nodaļa, sadaļa "Vadības slēdži pie stūres".

Tālās gaismas slēdzi pavilkt uz savu pusi. Pavilkt slēdzi, lai atgrieztos pie tuvās gaismas lukturiem.



Virziena rādītāji mirgojošs ar
skaņu. virziena maiņa, izmantojot
apgaismojuma slēdzi pa kreisi
no stūres. Pa labi : slēdzis uz augšu.
Pa kreisi : slēdzis jāpavelk uz leju.



Priekšējie
miglas lukturi iedegts. manuāla izvēle. Lukturi darbojas vienīgi tad, ja ieslēgtas stāvgaismas vai
tuvās gaismas.



Aizmugurējie
miglas lukturi iedegts. manuāla izvēle. Lukturi darbojas vienīgi tad, ja ieslēgtas stāvgaismas
vai tuvās gaismas. Normālas redzamības apstākļos, lai
nesaņemtu sodu, izslēdziet tos. "Tas var apžilbināt."



Daļiņu filtrs iedegts. daļiņu filtra darbības traucējumi
(degvielas piedevu līmenis,
aizsērēšanas risks, ...). Pārbaudiet filtru CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. 6. nodaļa, sadaļa "Pārbaudes".

33


Va dītāja sēdvieta

GATAVS BRAUKŠANAI
2


Displejs
ir
signāls
Risinājums - darbība




Kruīza kontrole
(Ātruma
regulētājs) iedegts. Kruīza kontrole izvēlēta. Manuāla izvēle. 3. nodaļa, sadaļa "Vadības slēdži pie
stūres".



Ātruma
ierobežotājs iedegts. izvēlēts ātruma ierobežotājs. Manuāla izvēle. 3. nodaļa, sadaļa "Vadības slēdži pie
stūres".




Pārnesuma
maiņas
indikators iedegts. no konfigurācijas un satiksmes
blīvuma neatkarīgs brīdinājums. Lai samazinātu degvielas patēriņu, ieslēdziet augstāku
manuālās pārnesumkārbas pārnesumu.
Va dītājs ir atbildīgs par to, vai ņemt vai neņemt šīs
norādes vērā.



Dīzeļdzinēja
priekšuzsildīšana
iedegts. klimatisko apstākļu dēļ
ir nepieciešama motora
priekšuzsildīšana. Pirms iedarbināt starteri, nogaidiet, līdz signāllampiņa
nodziest.


Daļiņu filtrs iedegts. daļiņu filtra darbības traucējumi
(degvielas piedevu līmenis,
aizsērēšanas risks, ...). Pārbaudiet filtru CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
6. nodaļa, sadaļa "Pārbaudes".



Ūdens klātbūtne
dīzeļdegvielā iedegts un kopā
ar paziņojumu uz
ekrāna. ūdens klātbūtne dīzeļdegvielā. Nekavējoties iztīriet filtru CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
6. nodaļa, sadaļa "Pārbaudes".



Apkopes
atslēga iedegts. drīzumā gaidāma tehniskā
apkope. Iepazīstieties ar pārbaužu sarakstu apkopes
rokasgrāmatā. Veiciet apkopes vizīti CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.



Pulkstenis redzams ekrānā. pulksteņa regulēšana. Izmantojiet slēdzi kreisajā pusē mēraparātu panelī.
2. nodaļa, sadaļas "Vadītāja vieta" sākumā.

34
Vadītāja sēdvieta


DEGVIELAS LĪMEŅA INDIKATORS

Degvielas līmenis tiek pārbaudīts katru reizi
pozīcijā "running".
Indikatora atrašanās vieta :
DZESĒŠANAS ŠĶIDRUMA TEMPERATŪRA


Indikatora šautriņa atrodas pirms
sarkanās zonas :
normāla darbība.
Intensīvas ekspluatācijas apstākļos vai
karstos klimatiskajos apstākļos indikatora
šautriņa var pietuvoties sarkanajai zonai.
Ko darīt, ja iedegas signāllampiņa :


- nekavējoties apturiet automašīnu,
izslēdziet aizdedzi. Motora dzesēšanas
sistēma var turpināt darboties vēl
apmēram desmit minūtes.

- pirms dzesēšanas šķidruma līmeņa
pārbaudes ļaujiet motoram atdzist un,
ja nepieciešams, papildiniet to.


- 1 :
rezervuārs ir pilns, apmēram 80 litri.

- 0 :
rezervuārs ir tukšs, signāllampiņa
iedegas un nenodziest.
Parādoties brīdinājuma signālam, rezervuārā
vēl ir atlicis apmēram 8 litri degvielas.
Nodaļā "Degviela" skatīt 6. iedaļu.
Ko darīt, ja adata atrodas sarkanajā
zonā :
Brauciet lēnāk vai ļaujiet motoram darboties
palēninātā režīmā. Tā kā dzesēšanas sistēma ir zem spiediena,
ievērojiet šādas norādes, lai izvairītos no
apdegumiem, pielejot šķidrumu :


- lai veiktu apskati, pēc motora izslēgšanas
nogaidiet vismaz vienu stundu,

- atskrūvējiet izplešanās tvertnes vāciņu
par 1/4 apgrieziena, šādi samazinot
spiedienu sistēmā,

- pēc spiediena krišanās noņemiet vāciņu
un pārbaudiet tā līmeni,

- ja nepieciešams, papildiniet dzesēšanas
šķidruma līmeni.
Ja indikatora šautriņa ilgstoši atrodas
sarkanajā zonā, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Skatīt attiecīgo sadaļu 6. nodaļā
"Līmeņi".

35


Va dītāja sēdvieta

GATAV S BRAUKŠANAI
2

Šis termiņš tiek aprēķināts no brīža, kad
kopējā nobraukuma rādītājs tiek uzstādīts
uz nulli.
Termiņu ietekmē divi parametri :


- nobraukto kilometru skaits,

- laiks, kas pagājis kopš iepriekšējās
tehniskās apkopes.
Vairākas sekundes pēc aizdedzes
ieslēgšanas displejā parādās eļļas līmeņa
rādījumi, pēc tam nobraukuma rādītāja
displejs atgriežas parastajā darba režīmā un
tajā parādās dienas un kopējā nobraukuma
rā
dījums.
Ja līdz nākamajai tehniskajai apkopei
automašīnai atlicis nobraukt mazāk par
1 000 km.
Katru reizi ieslēdzot aizdedzi, displejā
vairākas sekundes mirgo atslēgas simbols
un displejs rāda atlikušo kilometru skaitu :
Va i rākas sekundes pēc aizdedzes ieslēgšanas
displejā parādās eļļas līmeņa rādījumi, pēc
tam nobraukuma rādītāja displejs atgriežas
parastajā darba režīmā, tomēr uzgriežņu
atslēgas simbols vēl aizvien ir izgaismots. Tas
norāda uz drīzumā veicamo tehnisko apkopi.

Tehniskās apkopes termiņš ir pārsniegts.
Motoram darbojoties, atslēgas simbols
paliek izgaismots, l
īdz automašīnai tiek
veikta tehniskā apkope.
Sasniegts pirmais no abiem termiņiem :
displejā atslēgas simbols iedegsies arī
gadījumā, ja tehniskās apkopes termiņš ir
pārsniegts par diviem gadiem.

Atlikušo kilometru skaits un laiks ir
atkarīgs arī no vadītāja braukšanas
ieradumiem.

Ja līdz nākamajai tehniskajai apkopei
automašīnai atlicis nobraukt vairāk par
1 000 km.

Piemērs :
līdz nākamajai tehniskajai apkopei
jums atlikuši 4 800 km. Vairākas sekundes
pēc aizdedzes ieslēgšanas displejs rāda :

TEHNISKĀS APKOPES INDIKATORS

Tas modulē noteikumus, kas attiecināmi uz
automašīnas lietošanu.

PRETPIESĀRŅOJUMA SISTĒMA

Tādējādi vadītāju par bojājumu šajā
pretpiesārņojuma sistēmā brīdina šī
specifiskā signāla iedegšanās mēraparātu
panelī.
Pastāv risks sabojāt katalizatoru. Pārbaudiet
CITROËN vai kvalificētā remontdarbnīcā.
EODB (European On Board Diagnosis)
ir Eiropas Savienības integrētas
diagnostikas sistēma, kas atbilst arī
atļautajām izplūdes gāzu normām :



- CO (oglekļa monoksīds),

- HC (nesadedzis ogļūdeņradis),

- NOx (slāpekļa oksīdi) vai daļiņas, tos
nosaka skābekļa zondes, kas novietotas
katalizatoru augšējā un apakšējā daļā.
Katru reizi ieslēdzot aizdedzi,
displejā vairākas sekundes mirgo
atslēgas simbols un displejs rāda
pārsniegto kilometru skaitu.

Darbība
Pēc aizdedzes ieslēgšanas displejā uz
piecām sekundēm izgaismojas atslēgas
simbols, kas simbolizē automašīnas apkopi ;
nobraukuma indikators rāda (noapaļotos
skaitļos), cik kilometru atlicis līdz nākamajai
tehniskajai apkopei.

Vadītāja sēdvieta

Pēc šīs darbības, ja vēlaties atvienot
akumulatoru, vispirms aizslēdziet
automašīnu un pagaidiet vismaz piecas
minūtes. Pretējā gadījumā tehniskās apkopes
noregulēšana uz nulli netiks ņemta vērā.

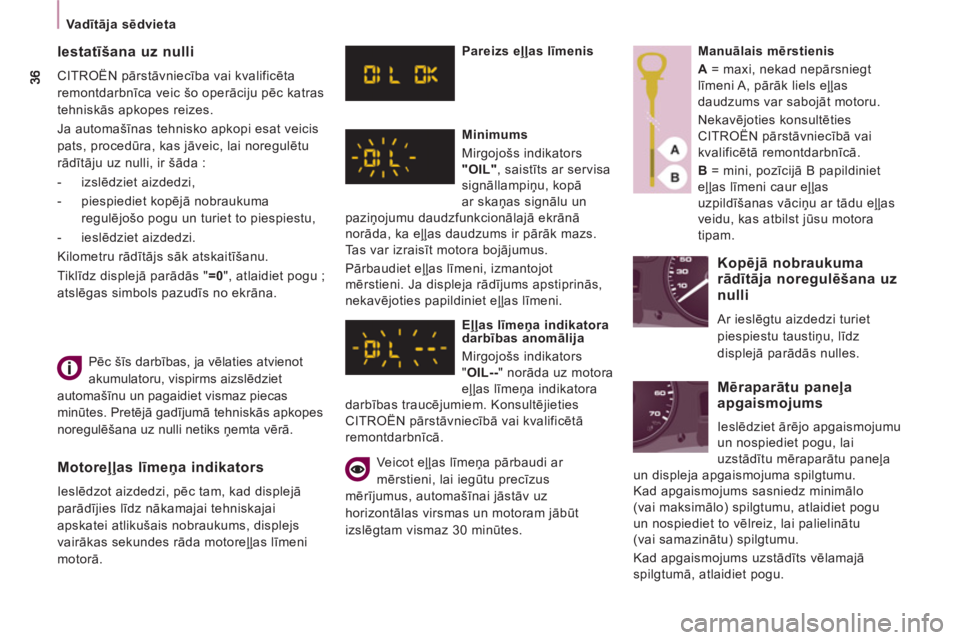

Iestatīšana uz nulli

CITROËN pārstāvniecība vai kvalificēta
remontdarbnīca veic šo operāciju pēc katras
tehniskās apkopes reizes.
Ja automašīnas tehnisko apkopi esat veicis
pats, procedūra, kas jāveic, lai noregulētu
rādītāju uz nulli, ir šāda :


- izslēdziet aizdedzi,

- piespiediet kopējā nobraukuma
regulējošo pogu un turiet to piespiestu,

- ieslēdziet aizdedzi.
Kilometru rādītājs sāk atskaitīšanu.
Tiklīdz displejā parādās " =0
", atlaidiet pogu ;
atslēgas simbols pazudīs no ekrāna.


Motoreļļas līmeņa indikators

Ieslēdzot aizdedzi, pēc tam, kad displejā
parādījies līdz nākamajai tehniskajai
apskatei atlikušais nobraukums, displejs
vairākas sekundes rāda motoreļļas līmeni
motorā.
Pareizs eļļas līmenis

Minimums
Mirgojošs indikators
"OIL"
, saistīts ar servisa
signāllampiņu, kopā
ar skaņas signālu un
paziņojumu daudzfunkcionālajā ekrānā
norāda, ka eļļas daudzums ir pārāk mazs.
Tas var izraisīt motora bojājumus.
Pārbaudiet eļļas līmeni, izmantojot
mērstieni. Ja displeja rādījums apstiprinās,
nekavējoties papildiniet e
ļļas līmeni.

Eļļas līmeņa indikatora
darbības anomālija
Mirgojošs indikators
" OIL--
" norāda uz motora
eļļas līmeņa indikatora
darbības traucējumiem. Konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Veicot eļļas līmeņa pārbaudi ar
mērstieni, lai iegūtu precīzus
mērījumus, automašīnai jāstāv uz
horizontālas virsmas un motoram jābūt
izslēgtam vismaz 30 minūtes.
Manuā
lais mērstienis

A
= maxi, nekad nepārsniegt
līmeni A, pārāk liels eļļas
daudzums var sabojāt motoru.
Nekavējoties konsultēties
CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

B
= mini, pozīcijā B papildiniet
eļļas līmeni caur eļļas
uzpildīšanas vāciņu ar tādu eļļas
veidu, kas atbilst jūsu motora
tipam.



Kopējā nobraukuma
rādītāja noregulēšana uz
nulli
Ar ieslēgtu aizdedzi turiet
piespiestu taustiņu, līdz
displejā parādās nulles.


Mēraparātu paneļa
apgaismojums
Ieslēdziet ārējo apgaismojumu
un nospiediet pogu, lai
uzstādītu mēraparātu paneļa
un displeja apgaismojuma spilgtumu.
Kad apgaismojums sasniedz minimālo
(vai maksimālo) spilgtumu, atlaidiet pogu
un nospiediet to vēlreiz, lai palielinātu
(vai samazinātu) spilgtumu.
Kad apgaismojums uzstādīts vēlamajā
spilgtumā, atlaidiet pogu.

37


Pārnesumkārbas un stūre

GATAVS BRAUKŠANAI
2

Lai netraucēti pārslēgtu ātrumus, vienmēr
līdz galam piespiediet sajūga pedāli.
Lai izvairītos no jebkāda traucējuma zem
pedāļiem :


- pārbaudiet, vai paklājs ir pareizi
novietots,

- nekad vienu virs otra nenovietojiet
vairākus paklājus.
Vadot automašīnu, neturiet roku uz sviras
roktura, jo pat neliels spiediens uz sviras rokturi,
ilgstoši atkārtots, var iespaidot pārnesuma
kārbas iekšējo elementu nolietojumu.


PĀRNESUMKĀRBAS UN STŪRE


5 ātrumu pārnesumkārba
6 ātrumu pārnesumkārba


Atpakaļgaita

6 ātrumu konfigurācijā paceliet uz augšu
gredzenu zem sviras roktura, lai sāktu
atpakaļgaitas manevru.
Noteikti neieslēdziet atpakaļgaitas
pārnesumu, pirms automašīna nav pilnībā
apstājusies.
Kustība jāveic lēnām, lai samazinātu troksni,
sākot atpakaļgaitas manevru.
PĀRNESUMA MAIŅAS INDIKATORS


Lai automašīnu ar manuālo
pārnesumu kārbu vadītu
ekonomiskāk, šī signāllampiņa
vadītājam norāda, ka viņš var
pārslēgt augstāku pārnesumu.
Va dītājs izlemj pats, vai šim ieteikumam
sekot vai nē, jo signāllampiņa iedegas,
neievērojot tādus apstākļus kā ceļa segums,
satiksmes intensitāte vai drošība.
Šīs indikatora iedegšanos nav iespējams
atslēgt.

Neitralizētas tiek darbības kā
iedarbināt, ieslēgt atpakaļgaitu,
pārslēgt zemāk
ā pārnesumā.

38
Pārnesumkārbas un stūre

AUTOMĀTISKĀ PĀRNESUMKĀRBA


Pozīciju izvēle



- Pārvietojiet sviru, lai izvēlētos vienu
vai citu pozīciju. Tiklīdz tā ir izvēlēta,
pozīcijas signāllampiņa iedegas uz borta
skalas indikatora.
Park : sviras pozīcija stāvot.
Lai automašīnu imobilizētu vai
iedarbinātu motoru.

Reverse : sviras pozīcija atpakaļgaitā.

Lai automašīna pārvietotos
atpakaļgaitā.
Neutral : sviras pozīcija brīvgaitā.
Lai novietotu automašīnu
stāvvietā (aktivizēta stāvbremze)
un iedarbinātu motoru. Drive : sviras pozīcija braucot.
Lai pārvietotos ar automašīnu
automātiskajā režīmā.
Manuālais : ātrumu izvēle,
pārslēdzot pārnesumus ar sviru
(+ līdz -).
Lai pārvietotu automašīnu
manuālajā režīmā.
