47Hibridni sustav








Visokonaponski akumulator 200 V


Visokonaponski akumulator 200 V tipa Ni-MH (nikal-metal hidrid) smješten je ispod pragaprtljažnika, blizu elektromotora. Taj akumulator ne puni se iz električne mreže.
Punjenje


Akumulator se puni prilikom usporavanja vozila.
Elektromotor tada postaje generator i pretvarakinetičku energiju u električnu (osim ako se
vozilo kreće brže od 120 km/h).
Taj se akumulator ne puni iz električne mreže.
Akumulator se također može automatski puniti
u slučaju potrebe pomoću sustava Stop & Startdizel motora.
Za to obnavljanje koristi se "besplatna" energija.
Punjenje akumulatora je vrlo brzo i neprekidno.
Ako je akumulator ispražnjen (na primjer, nakon
vožnje na električni pogon ZEV ili pri velikom opterećenju), on će se brzo dovoljno napuniti i
postići svoj puni kapacitet za pojedine hibridne
načine rada. Punjenje se automatski ostvaruje u vožnji .
Obnavljanje energije je brže prilikom
usporavanja.
Radi očuvanja vijeka trajanjaakumulatora, napunjenost se nikada ne spušta ispod praga od 20%, čak i ako nijedan segment nije upaljen nakon vožnje na električni pogon ZEV.

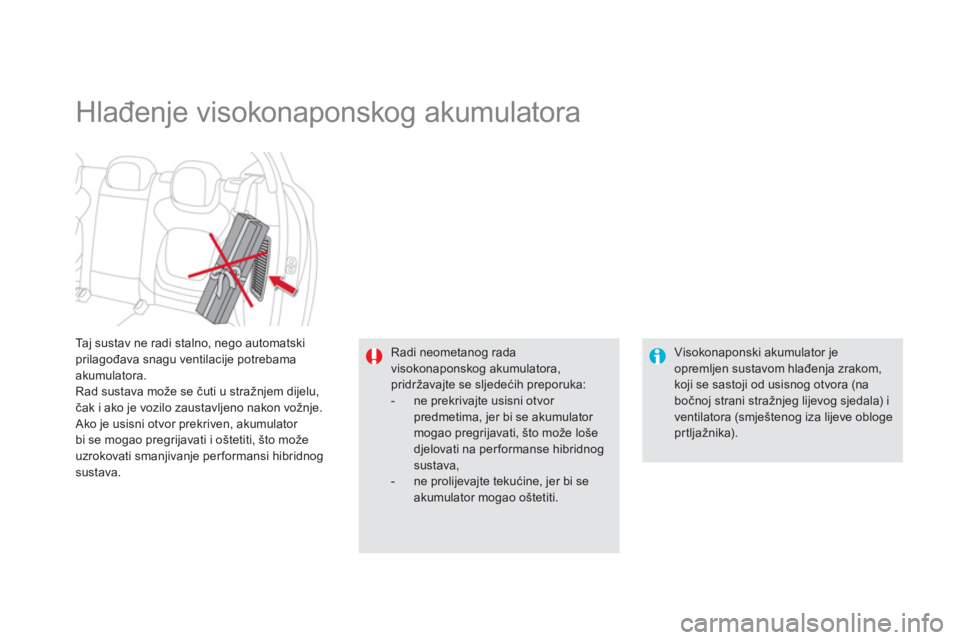

Taj sustav ne radi stalno, nego automatskiprilagođava snagu ventilacije potrebama akumulatora.
Rad sustava može se čuti u stražnjem dijelu,čak i ako je vozilo zaustavljeno nakon vo

49Hibridni sustav

Visokonaponski akumulator nikako se nesmije puniti iz nekog vanjskog izvora. Tim
akumulatorom smije rukovati samo tehničar u
postprodaji.
Akumulator bi mogao uzrokovati teške opekline, a električna pražnjenja mogla bi imati
za posl
jedicu teške, čak i smr tne ozljede.
Istrošen visokonaponski akumulator
tipa Ni-MH (nikal-metal hidrid) mora se
zbrinuti na odgovarajući način prekosustava postprodaje, kako recikliranje ne bi
predstavljalo nikakvu opasnost za okoliš.

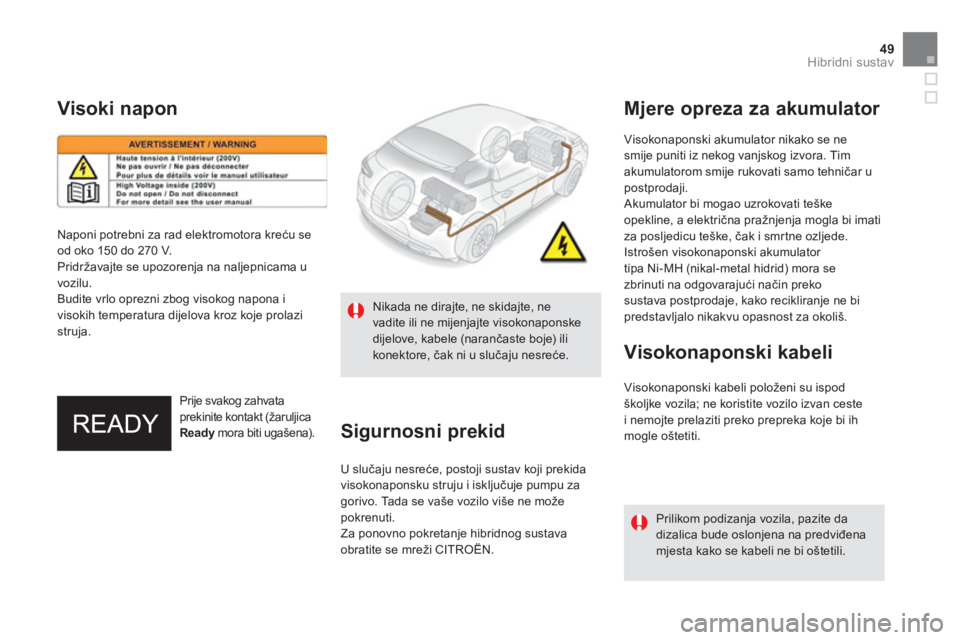

Visoki napon


Naponi potrebni za rad elektromotora kreću se
od oko 150 do 270 V.
Pridr
žavajte se upozorenja na naljepnicama u
vozilu.
Budite vrlo oprezni zbog visokog napona i
visokih temperatura dijelova kroz koje prolazi struja.
Sigurnosni prekid
U slučaju nesreće, postoji sustav koji prekida
visokonaponsku struju i isključuje pumpu za gorivo. Tada se vaše vozilo više ne možepokrenuti. Za ponovno pokretanje hibridnog sustava obratite se mreži CITROËN.
Visokona
ponski kabeli položeni su ispodškoljke vozila; ne koristite vozilo izvan ceste
i nemojte prelaziti preko prepreka koje bi ih
mogle oštetiti.
Prije svakog zahvata
prekinite kontakt (žaruljica
Ready mora biti ugašena). y

Mjere opreza za akumulator

Visokonaponski kabeli
Prilikom podizanja vozila, pazite dadizalica bude oslonjena na predviđena mjesta kako se kabeli ne bi o

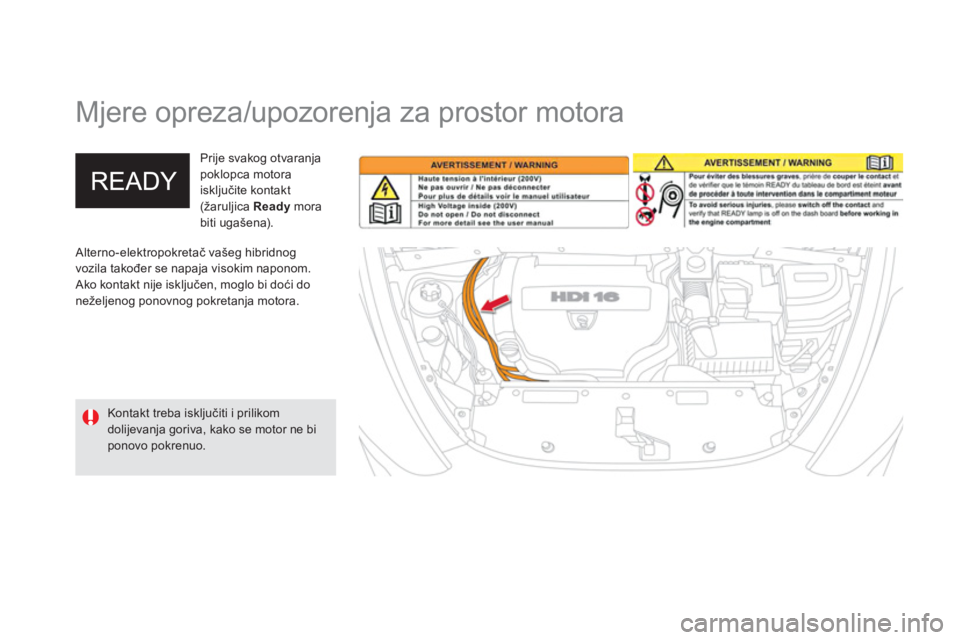

Mjere opreza/upozorenja za prostor motora
Alterno-elektropokretač vašeg hibridnog
vozila također se napaja visokim naponom.
Ako kontakt nije isključen, moglo bi doći done

51Hibridni sustav

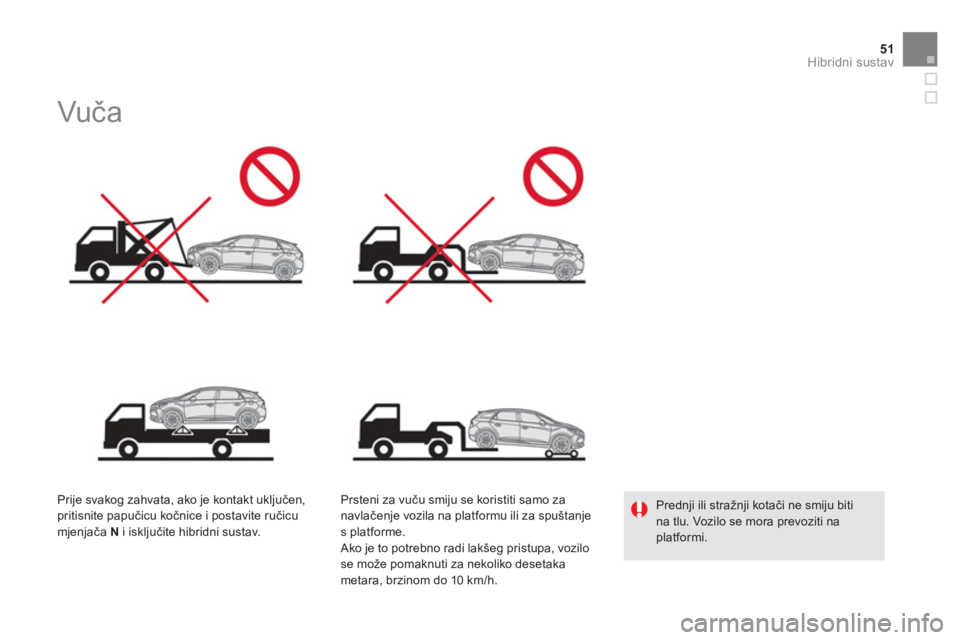

Vuča


Prije svakog zahvata, ako je kontakt uključen,pritisnite papučicu kočnice i postavite ručicumjenjača Ni isključite hibridni sustav.Prsteni za vuču smi
ju se koristiti samo zanavlačenje vozila na platformu ili za spuštanje
s platforme.
Ako je to potrebno radi lakšeg pristupa, vozilo
se može pomaknuti za nekoliko desetaka
metara, brzinom do 10 km/h.
Prednji ili stražnji kotači ne smiju biti na tlu. Vozilo se mora prevoziti na platformi.

001
Provjera rada

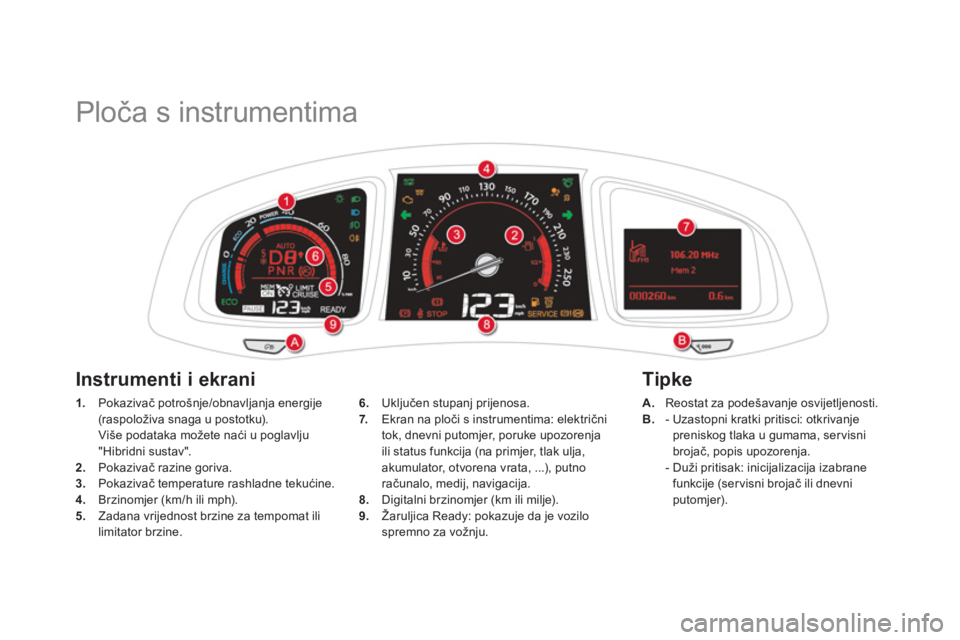

Ploča s instrumentima
1.
Pokazivač potrošnje/obnavljanja energije (raspoloživa snaga u postotku).
Više podataka možete naći u po
glavlju"Hibridni sustav".2.
Pokazivač razine goriva.3.Pokazivač temperature rashladne tekućine.4.
Brzinomjer (km/h ili mph). 5.
Zadana vrijednost brzine za tempomat ililimitator brzine. A
.Reostat za podešavanje osvijetljenosti.
B.- Uzastopni kratki pritisci: otkrivanje
preniskog tlaka u gumama, servisni
brojač, popis upozorenja.
- Duži pritisak: inicijalizacija izabrane
funkcije (servisni brojač ili dnevniputomjer). 6
. Uključen stupanj prijenosa.
7.Ekran na ploči s instrumentima: električni
tok, dnevni putom
jer, poruke upozorenja
ili status funkcija (na primjer, tlak ulja,
akumulator, otvorena vrata, ...), putno
računalo, medij, navigacija. 8.
Digitalni brzinomjer (km ili milje).9.Žaruljica Ready: pokazuje da je vozilo spremno za vožnju.

Instrumenti i ekrani
Tipke
