2012 CITROEN DS5 HYBRID Upute Za Rukovanje (in Croatian)

199Praktične informacije

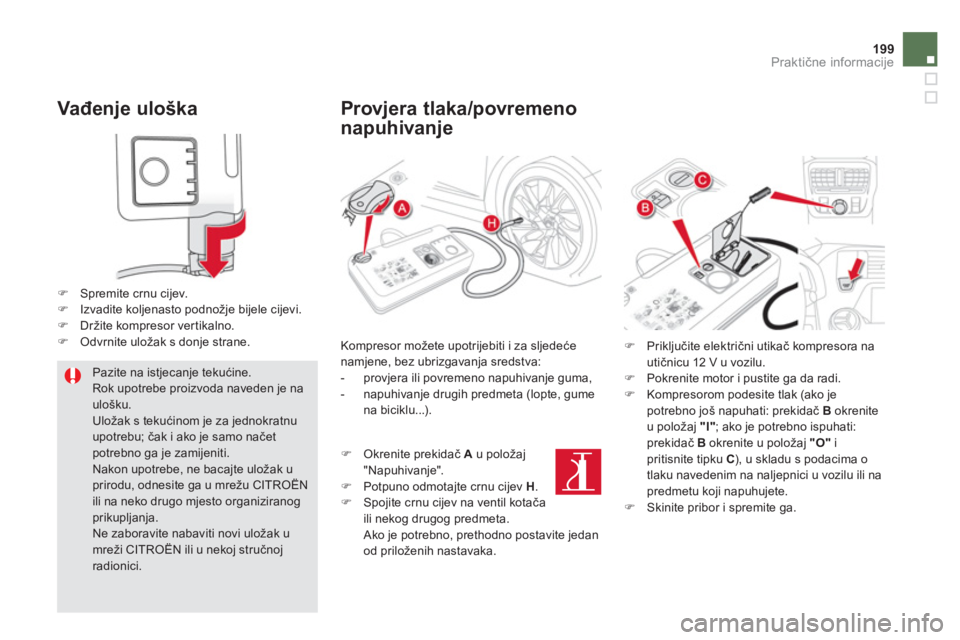

Vađenje uloška
)Spremite crnu cijev.)Izvadite koljenasto podno

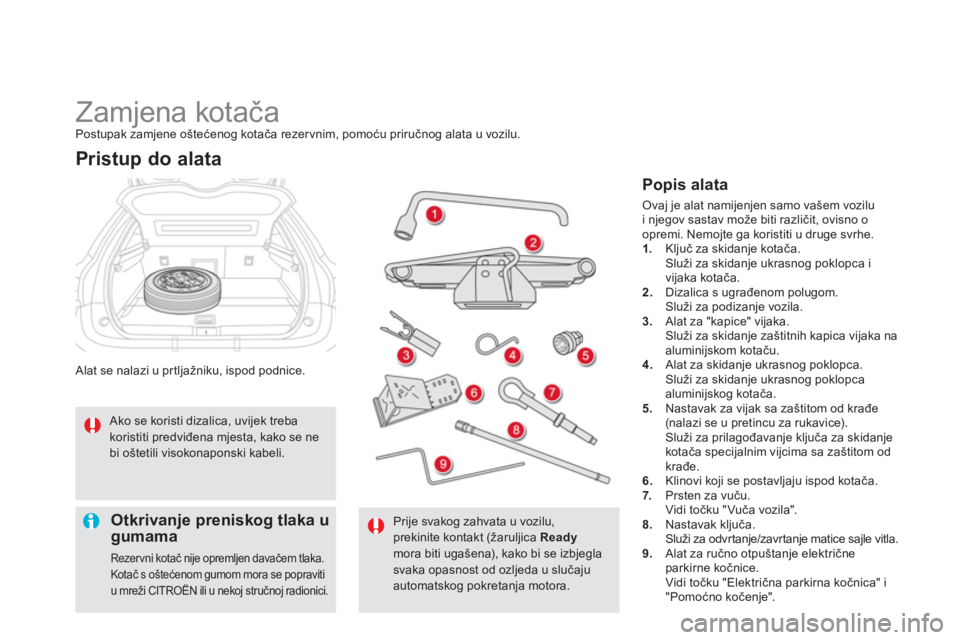

Zamjena kotača Postupak zamjene oštećenog kotača rezervnim, pomoću priručnog alata u vozilu.

Alat se nalazi u pr tljažniku, ispod podnice.
Pristup do alata

Popis alata
Ovaj je alat namijenjen samo vašem vozilu
i njegov sastav može biti različit, ovisno o
opremi. Nemojte ga koristiti u druge svrhe. 1. Ključ za skidanje kotača.
Služi za skidanje ukrasnog poklopca i
vijaka kotača. 2.Dizalica s ugrađenom polugom.
Slu

Praktične informacije

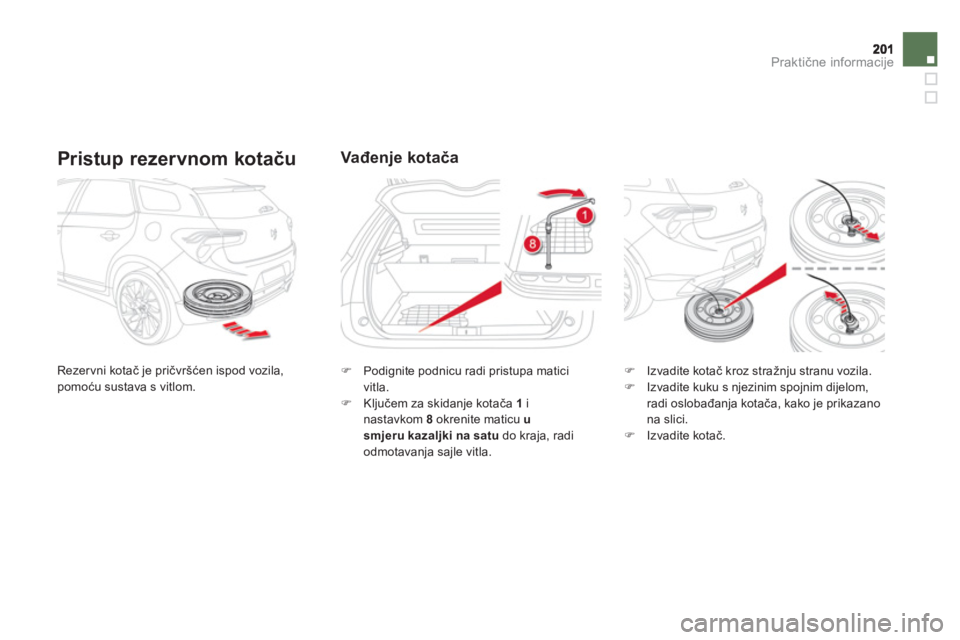

Pristup rezervnom kotaču

Rezervni kotač je pričvr

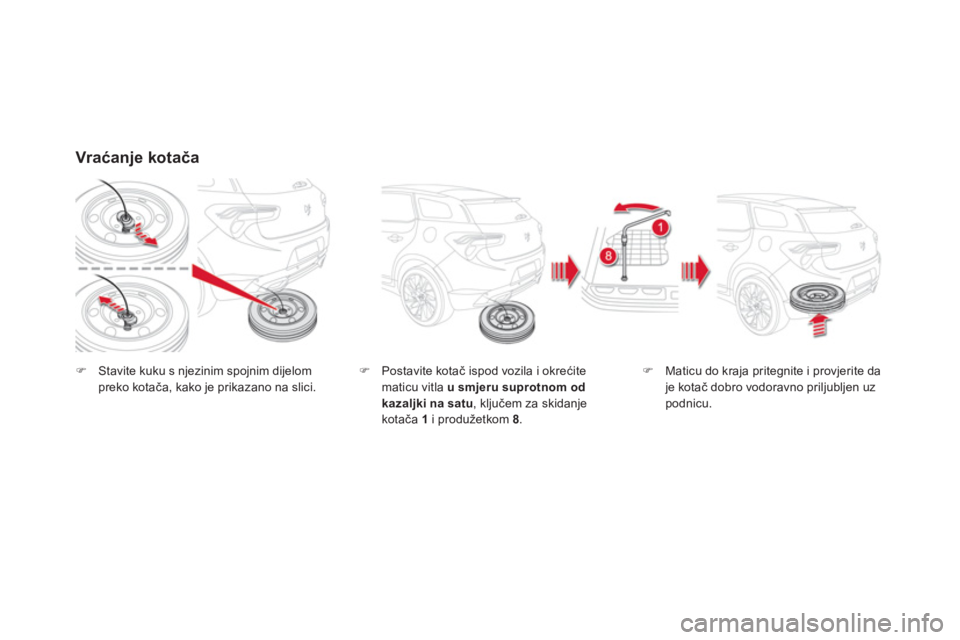

Vraćanje kotača
)Stavite kuku s njezinim spojnim dijelompreko kotača, kako je prikazano na slici.)
Postavite kotač ispod vozila i okrećite
maticu vitla u smjeru suprotnom odkazaljki na satu
, ključem za skidanjekotača 1
i produžetkom 8
.
)Maticu do kraja pritegnite i provjerite daje kotač dobro vodoravno priljubljen uz podnicu.

203Praktične informacije

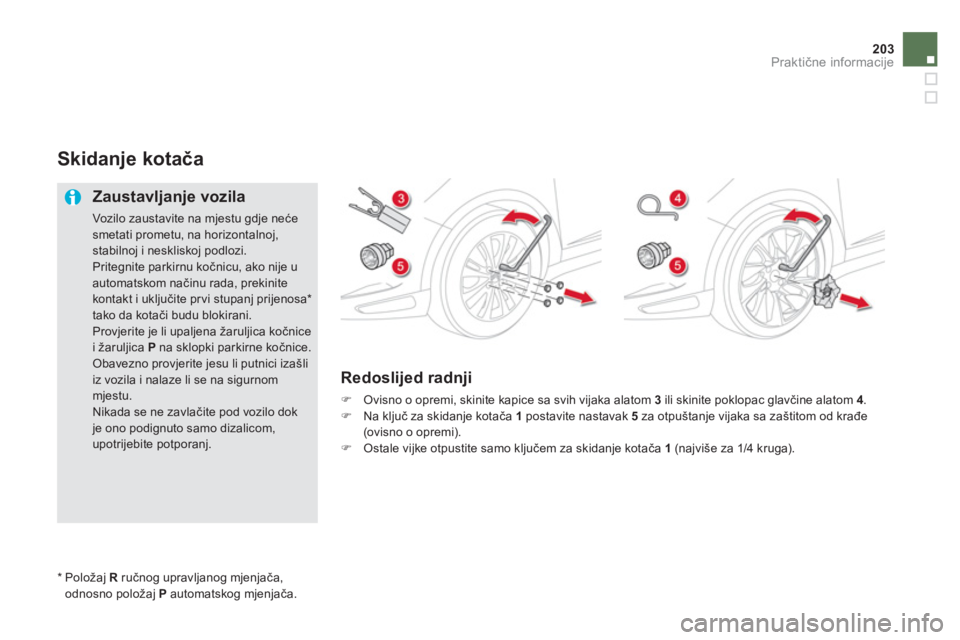

Skidanje kotača


Zaustavljanje vozila

Vozilo zaustavite na mjestu gdje nećesmetati prometu, na horizontalnoj,stabilnoj i neskliskoj podlozi.
Pritegnite parkirnu kočnicu, ako nije uautomatskom načinu rada, prekinite kontakt i uključite prvi stupanj prijenosa *tako da kotači budu blokirani.
Provjerite je li upaljena

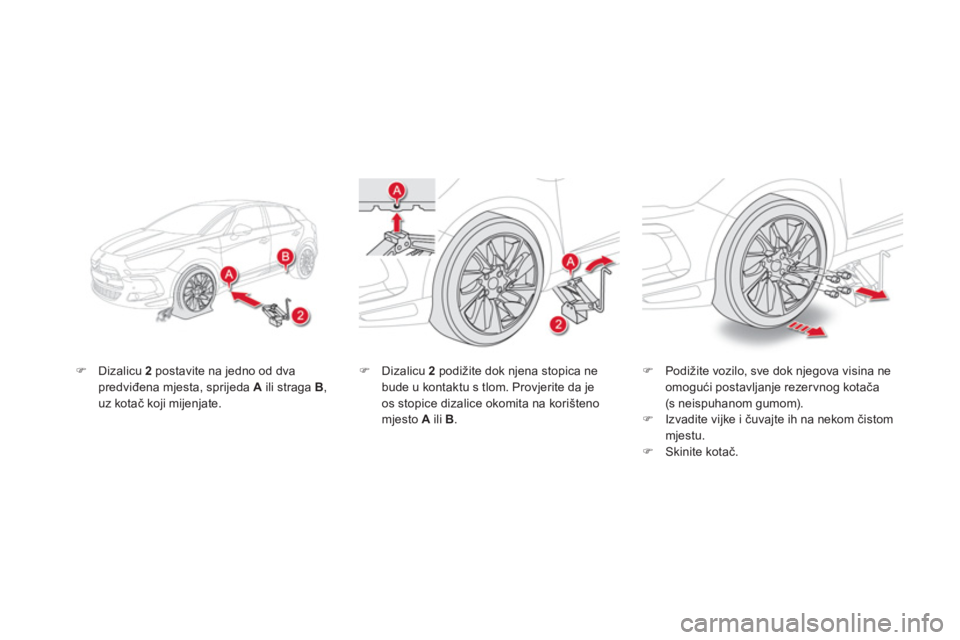

)Dizalicu 2postavite na jedno od dvapredviđena mjesta, sprijeda A ili straga B,uz kotač koji mijenjate.
)Podi

205
Praktične informacije


Postavljanje kotača
Pričvršćenje tankog rezervnog kotača

Ako je vaše vozilo opremljenoaluminijskim kotačima, prilikom pritezanja vijaka podloške se neće oslanjati o tanki rezervni kotač. Kotač se pričvršćuje konusnim proširenjima vijaka.
Nakon zamjene kotača
Prije spremanja kotača s probu

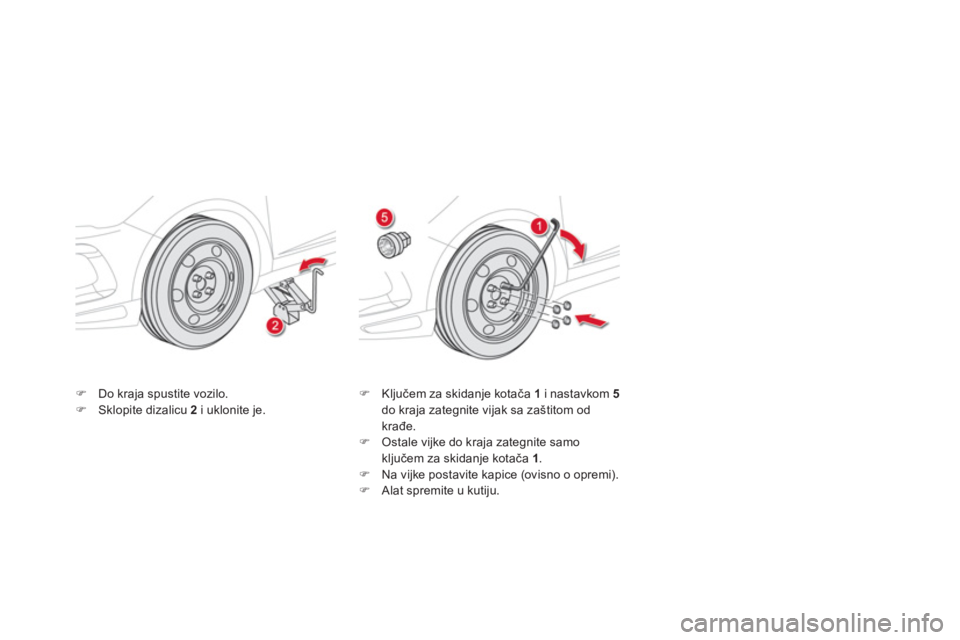

)Do kraja spustite vozilo.)Sklopite dizalicu 2 i uklonite je.)
Ključem za skidanje kotača 1i nastavkom 5
do kraja zategnite vijak sa zaštitom od krađe. ) Ostale vijke do kraja zategnite samo ključem za skidanje kotača 1
. )
Na vijke postavite kapice (ovisno o opremi).)
Alat spremite u kutiju.
