2012 CITROEN DS5 HYBRID Upute Za Rukovanje (in Croatian)

215
Praktične informacije

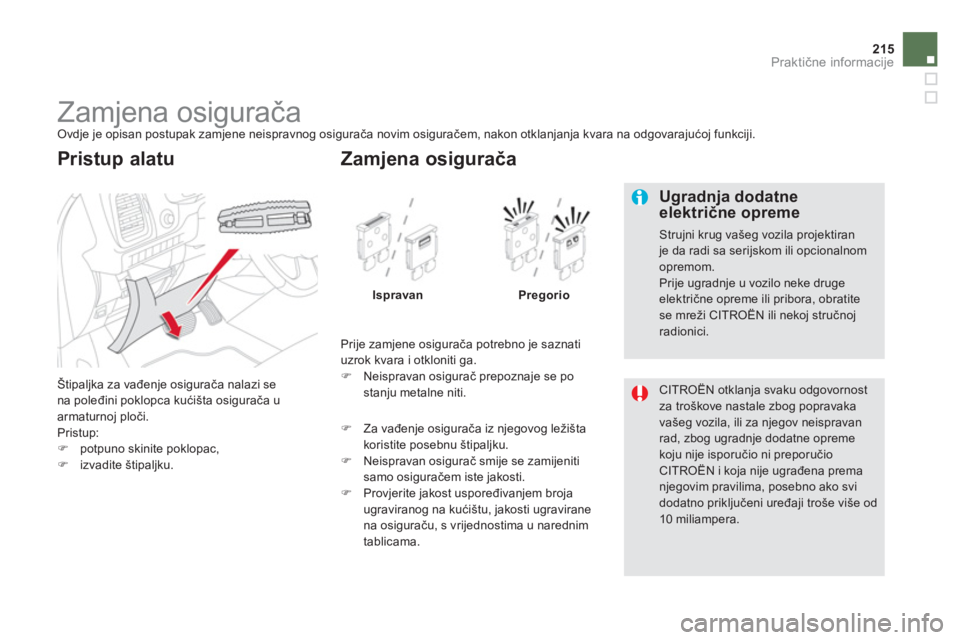

Zamjena osigurača Ovdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja kvara na odgovarajućoj funkciji.
Štipal
jka za vađenje osigurača nalazi se na poleđini poklopca kući

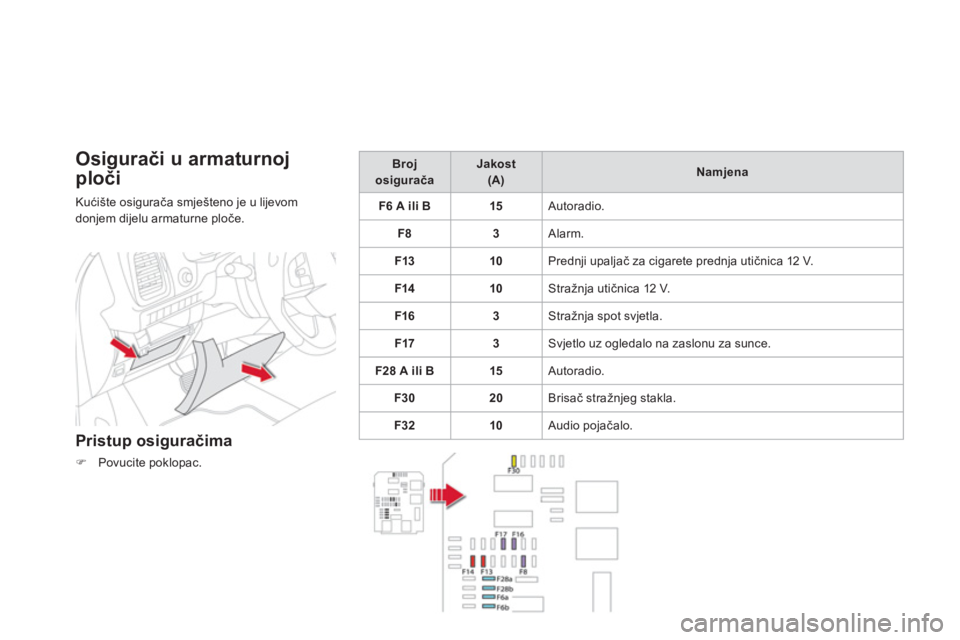

Osigurači u armaturnoj
ploči
Kući

217Praktične informacije

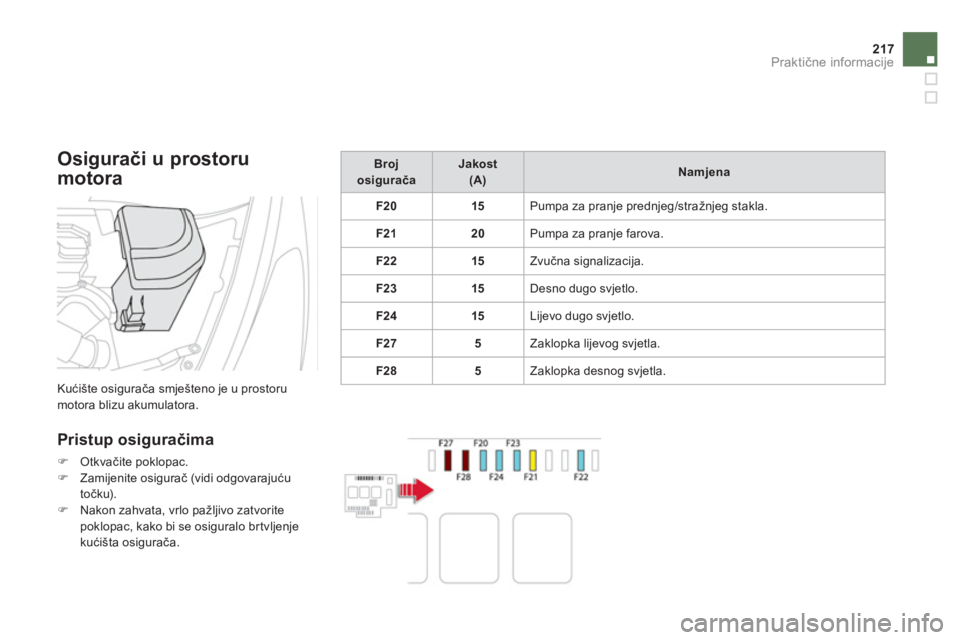

Osigurači u prostoru
motora

Kućište osigurača smješteno je u prostorumotora blizu akumulatora.


Pristup osiguračima
)Otkvačite poklopac.)Zamijenite osigurač (vidi odgovarajuću
točku). )Nakon zahvata, vrlo pa

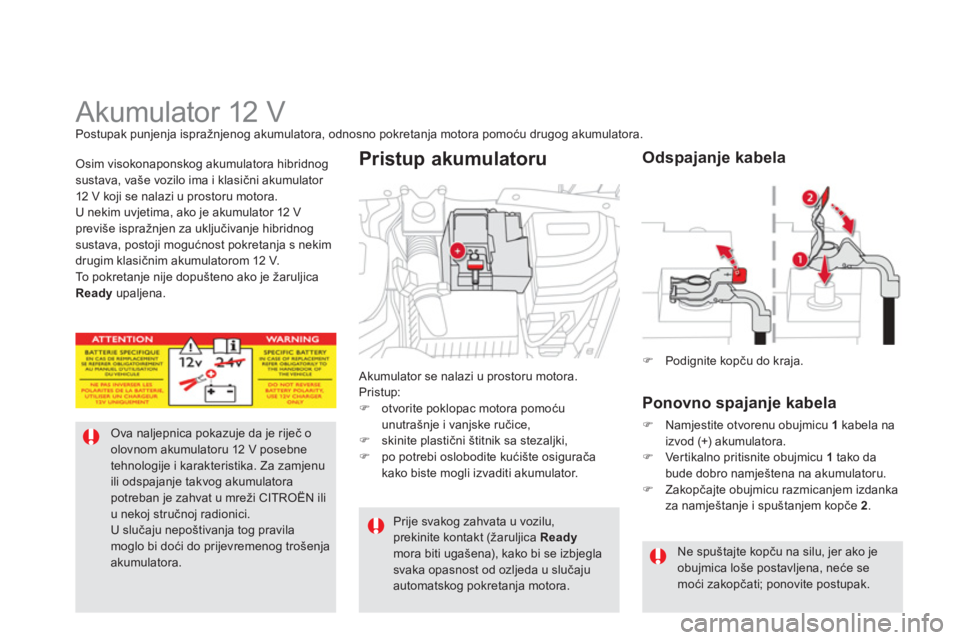

Akumulator 12 V Postupak punjenja ispražnjenog akumulatora, odnosno pokretanja motora pomoću drugog akumulatora.
Ova naljepnica pokazuje da je riječ o olovnom akumulatoru 12 V posebne tehnologije i karakteristika. Za zamjenu ili odspajanje takvog akumulatora potreban je zahvat u mreži CITROËN iliu nekoj stručnoj radionici.
U slučaju nepoštivanja tog pravilamoglo bi doći do prijevremenog trošenjaakumulatora. Akumulator se nalazi u
prostoru motora.
Pristup: )
otvorite poklopac motora pomoćuunutrašnje i vanjske ručice, )
skinite plastični štitnik sa stezaljki, )
po potrebi oslobodite kućište osigurača kako biste mogli izvaditi akumulator.



Pristup akumulatoru
)Podignite kopču do kraja.



Odspajanje kabela

Ponovno spa
janje kabela
)Namjestite otvorenu obujmicu 1
kabela na
izvod
(+) akumulatora. )Ver tikalno pritisnite obujmicu 1 tako da
bude dobro namještena na akumulatoru. )Zakopčajte obujmicu razmicanjem izdanka
za namještanje i spuštanjem kopče 2.

Ne spuštajte kopču na silu, jer ako je obujmica loše postavljena, neće se moći zakopčati; ponovite postupak.

Prije svakog zahvata u vozilu,prekinite kontakt (žaruljica Readymora biti ugašena), kako bi se izbjegla svaka opasnost od ozljeda u slučaju
automatskog pokretanja motora.
Osim visokonaponskog akumulatora hibridnog sustava, vaše vozilo ima i klasični akumulator
12 V koji se nalazi u prostoru motora.
U nekim uv
jetima, ako je akumulator 12 V
previše ispražnjen za uključivanje hibridnogsustava, postoji mogućnost pokretanja s nekim
drugim klasičnim akumulatorom 12 V.
To p o k r e t a nje nije dopušteno ako je žaruljica Ready upaljena.

Praktične informacije

Nakon ponovne ugradnje akumulatora,sustav Stop & Start postat će aktivan tek nakon nekoliko sati, ovisno ovremenskim uvjetima i o napunjenostiakumulatora (do oko 8 sati).
)Cr veni kabel spojite na izvod (+) akumulatora u kvaru A
, zatim na izvod (+)pomoćnog akumulatora B . )Jedan kraj zelenog ili crnog kabela spojite na izvod (-) pomoćnog akumulatora B.


Pokretanje motora pomoću
drugog akumulatora
)
Ako je potrebno, odspojite akumulator.)
Napunite ga pridr

Akumulatori sadrže škodljive tvari,poput sumporne kiseline i olova. Zato semoraju odlagati u skladu sa zakonskimodredbama i nikako se ne smiju bacati ukućni otpad.
Istrošene baterije i akumulatoreodnesite na posebno mjesto za prikupljanje takvog otpada.

Nemojte obrnuti polaritet i koristite isključivo punjač 12 V.
Ne odspajajte stezaljke akumulatorakad motor radi.
Ne punite akumulator bez odspajanja stezaljki. Ako vozilo ima ručni upravljani mjenjač sa 6 brzina ili automatski mjenjač, motor nikada ne pokrećite guranjem vozila.

Ako vozilo ne koristite dulje od mjesecdana, preporučuje se odspajanje akumulatora.


Nakon ponovnog spajanja

Nakon ponovnog spajanja akumulatora, uključite kontakt i pričekajte 1 minutu prije
pokretanja motora, što je potrebno za
inicijalizaciju elektroničkih sustava. Ako i nakon
toga utvrdite neke manje smetnje, obratite se
mreži CITROËN ili nekoj stručnoj radionici.

Sami morate reinicijalizirati, prema uputama iz
odgovarajućih poglavlja:


- ključ s daljinskim upravljačem,

- sjenilo staklenog panoramskog krova,

- navigacijski sustav GPS.










Sustav rasterećenja
Sustav koji nadzire korištenje određenihfunkcija, ovisno o preostaloj energiji uakumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput klima
uređaja, grijača stražnjeg stakla...
Isključene funkcije automatski se ponovo
uključuju čim to dopuste uvjeti.
Ne puniti visokonaponski akumulator.

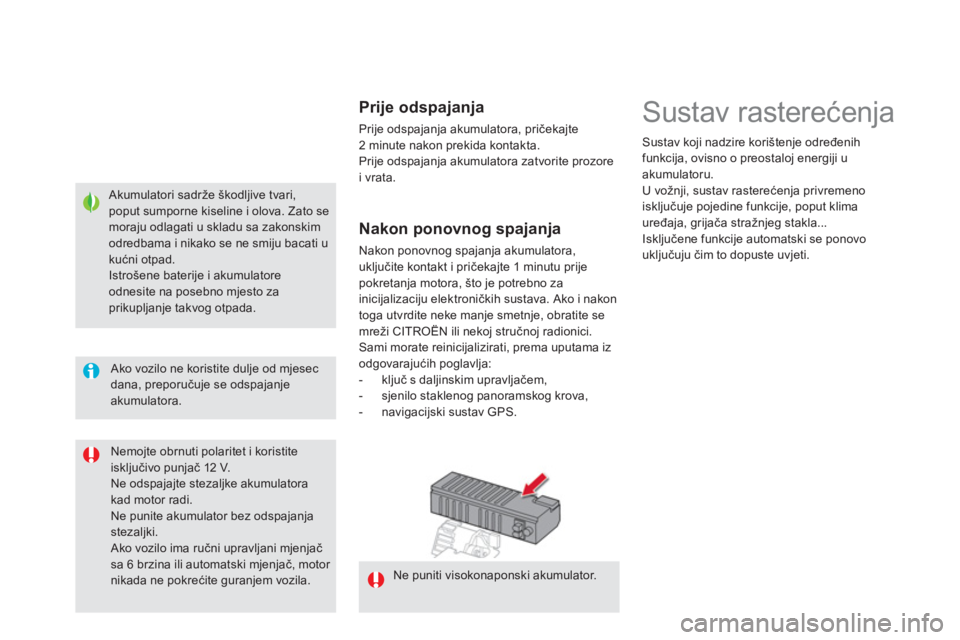

Prije odspajanja

Prije odspajanja akumulatora, pričekajte 2 minute nakon prekida kontakta.

Prije odspajanja akumulatora zatvorite prozore i vrata.

221Praktične informacije
Sustav nadzire vrijeme korištenja određenih
funkcija, kako bi se održala dovoljna napunjenost akumulatora.
Nakon gašenja motora, neke funkcije, poput
audio sustava i telematike, brisača, kratkogsvjetla, stropnih svjetala..., mogu se koristiti još
u u
kupnom trajanju od trideset minuta.

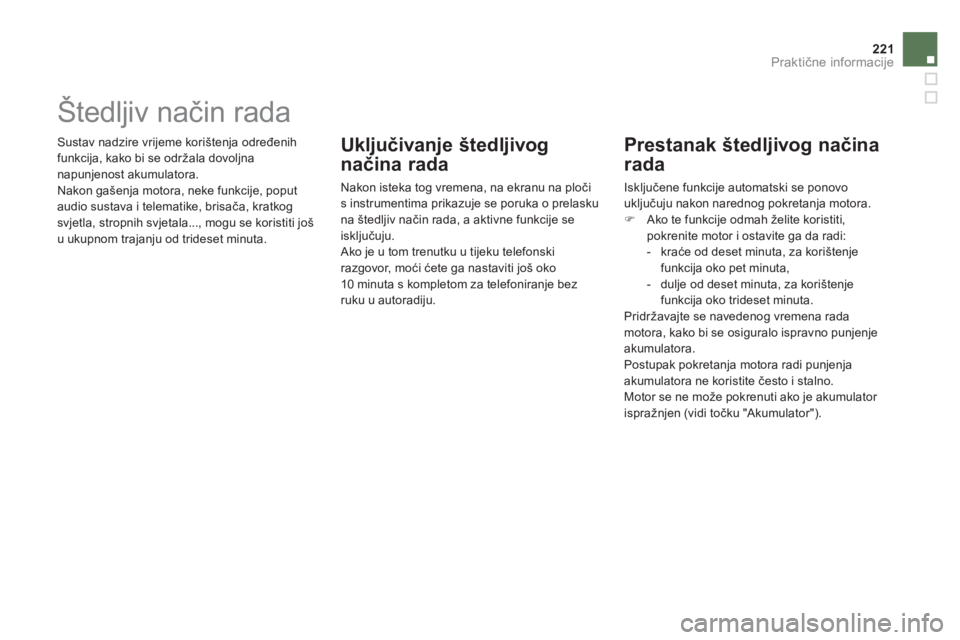

Štedljiv način rada
Uključivanje štedljivog
načina rada
Nakon isteka tog vremena, na ekranu na ploči
s instrumentima prikazuje se poruka o prelaskuna štedljiv način rada, a aktivne funkcije se isključuju.
Ako je u tom trenutku u tijeku telefonski razgovor, moći ćete ga nastaviti još oko
10 minuta s kompletom za telefoniranje bezruku u autoradiju.

Prestanak štedljivog načina
rada
Isključene funkcije automatski se ponovo
uključuju nakon narednog pokretanja motora. )
Ako te funkcije odmah

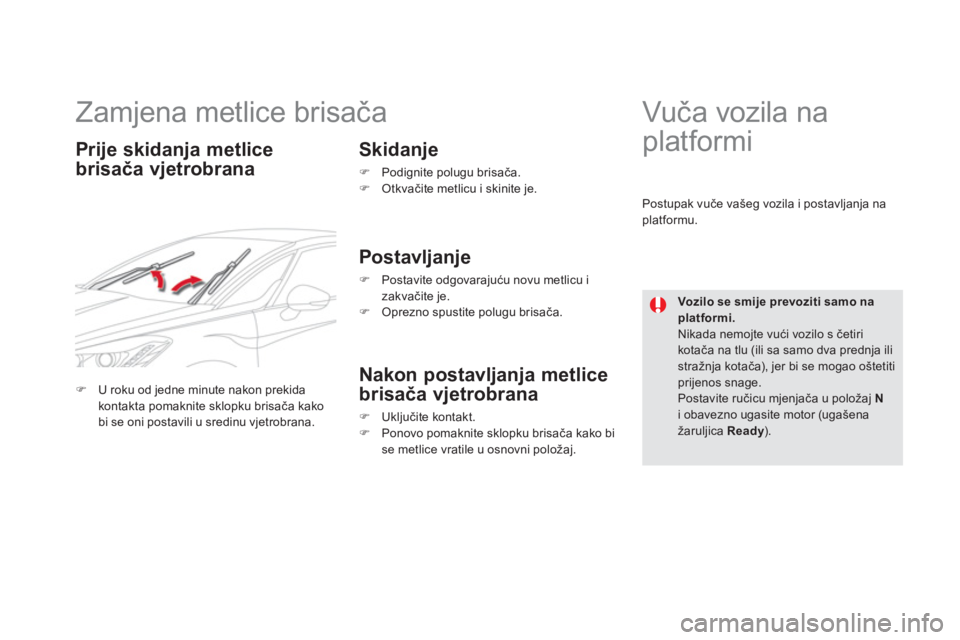

Zamjena metlice brisača
Prije skidanja metlice
brisača vjetrobrana
Skidan
je
)
Podignite polugu brisača.)
Otkvačite metlicu i skinite je.



Postavljanje
)
Postavite odgovarajuću novu metlicu i
zakvačite je. )
Oprezno spustite polugu brisača.


Nakon postavljanja metlice
brisača v
jetrobrana
)
Uključite kontakt.)
Ponovo pomaknite sklopku brisača kako bi se metlice vratile u osnovni položaj.






Vuča vozila na
platformi

Postupak vuče vašeg vozila i postavljanja na platformu.
Vozilo se smije prevoziti samo naplatformi.Nikada nemojte vući vozilo s četiri kotača na tlu (ili sa samo dva prednja ili stražnja kotača), jer bi se mogao oštetiti prijenos snage. Postavite ručicu mjenjača u položaj Ni obavezno ugasite motor (ugašenažaruljica Ready
).y
)U roku od jedne minute nakon prekida kontakta pomaknite sklopku brisača kako
bi se oni postavili u sredinu vjetrobrana.
