TEKNISKE SPESIFIKASJONER
Angitte MTRA-verdier og tilhengervekter gjelder for maks. 1 000 meter over havet; tilhengervekten som er angitt må redu-
seres med 10 % for hver ekstra 1 000 meter.
Ved kjøring med tilhenger er det forbudt å overstige 100 km/t (overhold gjeldene regler i landet).
Hvis den utvendige temperaturen er høy, medfører dette en nedgang i bilens ytelse for å beskytte motoren; når den utvendige
temperaturen er høyere en 37 °C, begrens tilhengervekten.
* Bare for Russland.

**
Vekten til tilhenger med brems, innenfor MTRA, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende: viktig,
trekking av en tilhenger med en bil som har for liten last kan forringe bilens kjøreegenskaper.

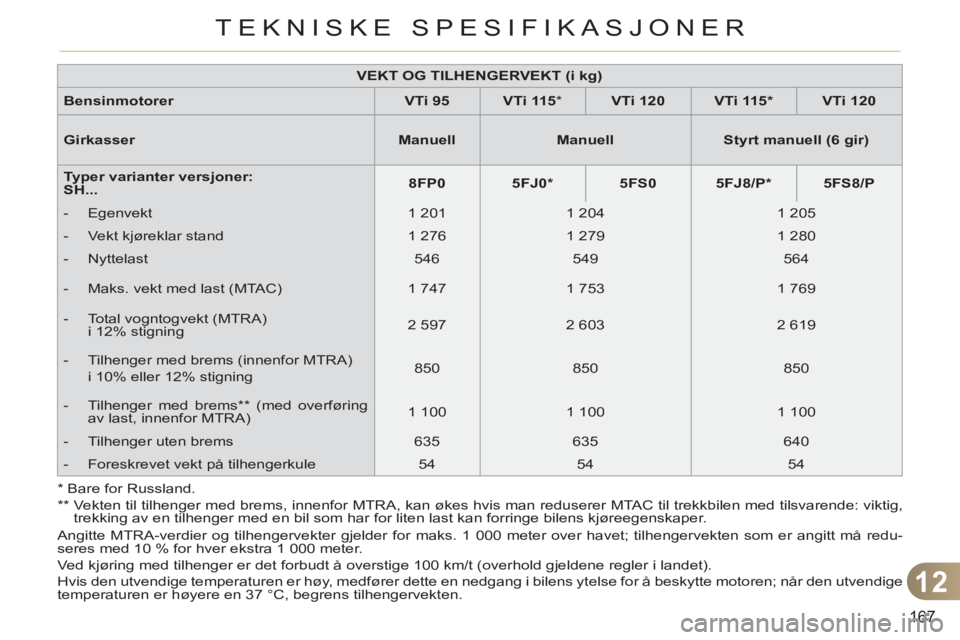

VEKT OG TILHENGERVEKT (i kg)



Bensinmotorer


VTi 95



VTi 115

*


VTi 120



VTi 115 *



VTi 120



Girkasser


Manuell



Manuell



Styrt manuell (6 gir)



Typer varianter versjoner:
SH...


8FP0



5FJ0 *



5FS0



5FJ8/P *



5FS8/P




- Egenvekt
1 201
1 204
1 205


- Vekt kjøreklar stand
1 276
1 279
1 280


- Nyttelast
546
549
564


- Maks. vekt med last (MTAC)
1 747
1 753
1 769


- Total vogntogvekt (MTRA)
i 12% stigning
2 597
2 603
2 619


- Tilhenger med brems (innenfor MTRA)
i 10% eller 12% stigning
850
850
850


- Tilhenger med brems ** (med overføring
av last, innenfor MTRA)
1 100
1 100
1 100


- Tilhenger uten brems
635
635
640


- Foreskrevet vekt på tilhengerkule
54
54
54

12
168
TEKNISKE SPESIFIKASJONER

MODELLER:


MOTOR OG GIRKASSE



Typer varianter versjoner:
SH...


8FN0/GPL



MOTORER LPG


VTi 95


Sylindervolum (cm
3)
1 397
Syl. diameter x slaglengde (mm)
77 x 75
Maks. effekt: EU-norm (kW)
70
Maks. effekt ved turtall (o/min)
6 000
Maks. dreiemoment: EU-norm (Nm)
136
Maks. dreiemoment ved turtall (o/min)
4 000
Drivstoff
LPG/Blyfri
Katalysator
Ja

GIRKASSE

Manuell
(5 gir)

OLJEKAPASITET (i liter)




Motor (med fi lterskift)
4,25

12
169
TEKNISKE SPESIFIKASJONER


VEKTER OG TILHENGERVEKTER (i kg)



Motor LPG


VTi 95



Girkasse


Manuell



Typer varianter versjoner:
SH...


8FN0/GPL




- Egenvekt
1 301


- Vekt i kjøreklar stand
1 376


- Nyttelast
446


- Maks. tillatt vekt med last (MTAC)
1 747


- Tillatt vogntogvekt (MTRA)
i stigning 12 %
2 597


- Tilhenger med brems (innenfor
MTRA)
i stigning 12 %
850


- Tilhenger med brems * (med overføring
av vekt innenfor MTRA)
1 100


- Tilhenger uten brems
650


- Foreskrevet vekt på tilhengerkule
54

*
Vekten til tilhenger med brems, innenfor MTRA, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende: viktig,
trekking av en tilhenger med en trekkbil som har liten last kan forringe bilens kjøreegenskaper.
Angitte MTRA-verdier og tilhengervekter gjelder for maks. 1 000 meter over havet; tilhengervekten må reduseres med 10 %
for hver ekstra 1 000 meter.
Ved kjøring med tilhenger er det forbudt å overskride 100 km/t (overhold gjeldene regler i landet).
Høye utetemperaturer kan medføre at bilens yteevne reduseres for å beskytte motoren; når den utvendige temperaturen er
høyere en 37 °C, begrens tilhengervekten.

12
170
TEKNISKE SPESIFIKASJONER

MODELLER:


MOTORER OG GIRKASSER



Typer varianter versjoner:
S

H...


9HP0



9HP8/P/S



9HR8



DIESELMOTOR


HDi 90 FAP



e-HDi 90 FAP



HDi 110 FAP


Sylindervolum (cm
3
)
1 560
1 560
1 560
Syl. diameter x slaglengde (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Maks. effekt: EU-norm (kW)
68
68
82
Maks. effekt ved turtall (o/min)
4 000
4 000
3 600
Maks. dreiemoment: EU-norm (Nm)
230
230
270
Maks. dreiemoment ved turtall (o/min)
1 750
1 750
1 750
Drivstoff
Diesel
Diesel
Diesel
Katalysator
ja
ja
ja
Partikkelfi lter
ja
ja
ja

GIRKASSER

Manuell (5 gir)
Styrt manuell (6 gir)
Manuell (6 gir)

OLJEKAPASIT
ETER
(i liter)




Motor (med fi lterskift)
3,75
3,75
3,75

.../S
: modell e-HDI utstyrt med Stop & Start.

12
171
TEKNISKE SPESIFIKASJONER

*
Vekten til tilhenger med brems, innenfor MTRA, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende: viktig,
trekking av en tilhenger med en bil som har for liten last kan forringe bilens kjøreegenskaper.

VEKT OG TILHENGERVEKT (i kg)



Dieselmotorer


HDi 90 FAP



e-HDi 90 FAP



HDi 110 FAP



Girkasser


Manuell



Styrt manuell



Manuell



Type variant versjon:
SH...


9HP0



9HP8/P/S



9HR8




- Egenvekt
1 277
1 313
1 318


- Vekt kjøreklar stand
1 352
1 388
1 393


- Nyttelast
502
498
489


- Maks. vekt med last (MTAC)
1 779
1 811
1 807


- Total vogntogvekt (MTRA)
12% stigning
2 979
3 011
2 757


- Tilhenger med brems (innenfor
MTRA)
i 10% eller 12% stigning
1 200
1 200
950


- Tilhenger med brems * (med overføring
av last, innenfor MTRA)
1 200
1 200
1 200


- Tilhenger uten brems
675
675
675


- Foreskrevet vekt på tilhengerkule
54
54
54
Angitte MTRA-verdier og tilhengervekter som oppgis gjelder for maks. 1 000 meter over havet; tilhengervekten som er angitt
må reduseres med 10 % for hver ekstra 1 000 meter.
Ved kjøring med tilhenger er det forbudt å overstige 100 km/t (eller i henhold til gjeldende lovgivning).
Hvis den utvendige temperaturen er høy, medfører dette en nedgang i bilens ytelse for å beskytte motoren; når den utvendige
temperaturen er høyere en 37 °C, begrens tilhengervekten.

12
172
TEKNISKE SPESIFIKASJONER
DIMENSJONER (I MM)

12
173
TEKNISKE SPESIFIKASJONER
IDENTIFIKASJONSELEMENTER
Det fi nnes forskjellige synlige merkinger for identifi kasjon av bilen. Dette gjør det
også lettere å spore opp biler som er forsvunnet.
For lavt dekktrykk øker drivstof-
forbruket.
Dekktrykket skal alltid kontrol-
leres på kalde dekk, minst én
gang i måneden.



A.
Serienummer på høyre dørstolpe
.
Dette nummeret er inngravert på ka-
rosseriet, i nærheten av dørhengslet.
For å få tilgang, åpne høyre dør.
B.
Serienummer på nedre travers på
frontruten
.
Dette nummeret står på en etikett
som er limt på frontruten. Etiketten
er synlig gjennom frontruten.

C.
Etikett bilprodusent
.

Dette nummeret står oppført på en
selvødeleggende etikett som er limt
på midtre dørstolpe, venstre side.
D.
Etikett dekk/lakk
.

Denne etiketten er limt på midtre
dørstolpe, venstre side.
Den gir følgende informasjon:


- dekktrykk med tom bil og med last,

- dimensjoner for felger og dekk,

- dekkmerker som anbefales av bil-
produsenten,

- dekktrykk for reservehjulet,

- fargekode lakk.
