2012 CITROEN C-ZERO Ghiduri De Utilizare (in Romanian)

8
Informaţii practice
95



)
Deblocaţi şuruburile cu ajutorul cheii de
demontat roţi.

)
Plasaţi cricul într-unul dintre cele două
locaşuri A
în faţă sau B
în spate, prevăzute
sub maşină, cel mai aproape de roata de
schimbat.

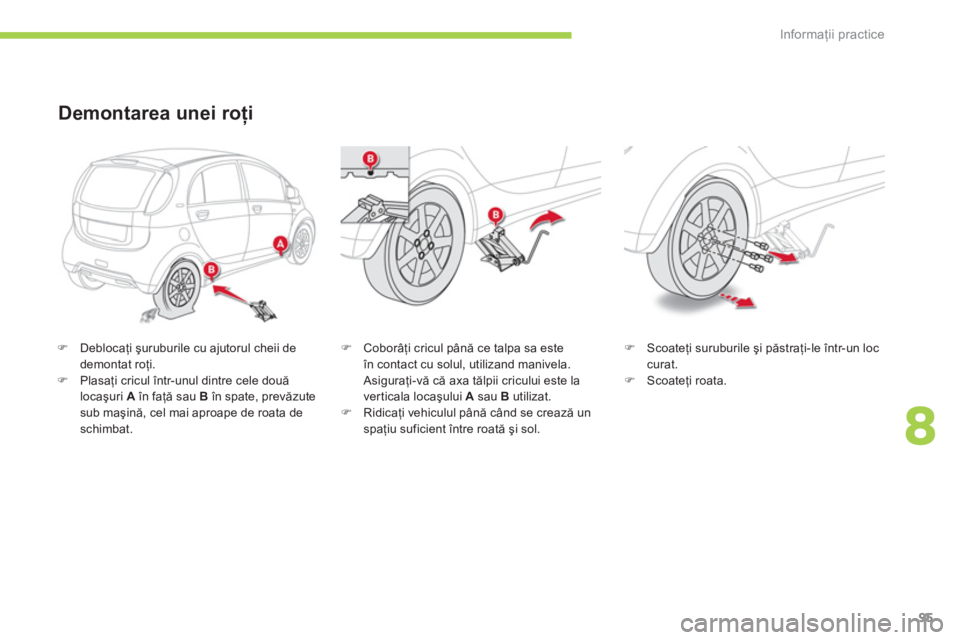

Demontarea unei roţi


)
Coborâţi cricul până ce talpa sa este
în contact cu solul, utilizand manivela.
Asiguraţi-vă că axa tălpii cricului este la
ver ticala locaşului A
sau B
utilizat.

)
Ridicaţi vehiculul până când se crează un
spaţiu suficient între roată şi sol.
)
Scoateţi suruburile şi păstraţi-le într-un loc
curat.

)
Scoateţi roata.

i
Informaţii practice
96

Montarea rotii




)
Puneţi roata la loc pe butuc.

)
Înfiletaţi şuruburile cu mâna, pana la capat.

)
Efectuaţi o prestrângere prealabilă a
şuruburilor cu cheia de demontat roţi.
)
Coborâţi maşina pe sol.

)
Pliaţi cricul şi scoateţi-l.
)
Blocaţi suruburile cu cheia de demontat roţi.



După schimbarea unei roţi

Ver if ic aţi de urgenţă dacă şuruburile
sunt bine strânse, precum şi presiunea
noii roţi în reţeaua CITROËN sau la un
ser vice autorizat.

8
!
Informaţii practice
97








Inlocuirea unei lămpi












































1.
Semnalizatoare de direcţie



(W21W - 21 W).

2.
Lumini de poziţie



(W5W - 5 W).


3.
Fază lungă



(HB3 - 60 W).


4.
Fază scurtă



(H11 - 55 W)

.
Proiectoarele sunt dotate cu geamuri
din policarbonat, acoperite cu lac de
protecţie:


)
nu trebuie curăţate cu materiale
textile uscate sau abrazive, nici
cu produse pe bază de detergenţi
sau solvenţi,

)
utilizaţi un burete şi soluţie de apă
cu săpun,

)
utilizând sistemul de spălare de
înaltă presiune pentru a curăţa
petele persistente, nu îndreptaţi
mult timp pistolul spre proiectoare,
farurilor sau contururilor acestora
pentru a evita deteriorarea lacului de
protecţie şi a garniturii de etanşare.



)
Nu atingeţi direct lampa cu
degetele, utiliza
ţi un material textil
care nu lasă scame.
Înlocuirea unei lămpi trebuie efectuată
cu farul stins de câteva minute (risc de
arsură gravă).
Este absolut necesară utilizarea
exclusivă a lămpilor anti-ultraviolet
(UV), pentru a nu deteriora proiectorul.
Înlocuiţi întotdeauna o lampă defectă
cu alta nouă având acelaşi reper şi
aceleaşi caracteristici.


Lumini faţă



5.
Faruri anticeaţă faţă


(H8 - 35 W).


6.
Lumini de zi (P13W - 13 W).

Informaţii practice
98

)
Ridicaţi masca B
, utilizând o şurubelniţă
protejata cu o lavetă.

)
Deşurubaţi piuliţa de fixare C
până când
capul piuliţei atinge ganitura.
)
Retrageţi clemele de menţinere a barei de
protectie, utilizând o şurubelniţă.

)
Ridicaţi uşor bara de protecţie. Pentru a înlocui un bec defect, va trebui să
demontaţi în prealabil blocul optic.
Pentru a demonta blocul optic:


)
Deschideţi capota.

)
Apăsaţi pe lamela A
pentru a elibera
conectorul.

Acces la becuri

8
Informaţii practice
99

)
Deşurubaţi piuliţa de fixare D
, menţinând
bara de protecţie depărtată.

)
Deşurubaţi piulita de fixare E
.
)
Tr a g eţi blocul optic către dumneavoastră
şi degajaţi lamela F
pentru a îl retrage
complet.

i
Informaţii practice
100

Schimbarea becurilor luminilor
de pozitie


)
Rotiţi supor tul becului la stanga şi
îndepărtaţi-l.

)
Tr a g eţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.


Schimbarea becurilor luminilor
de drum


)
Rotiţi supor tul becului la stânga şi
îndepărtaţi-l.

)
Retrageţi becul apăsând lamela.

)
Înlocuiţi becul.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.


Schimbarea semnalizatoarelor
de directie


)
Rotiţi supor tul becului spre stânga şi
îndepărtaţi-l.

)
Scoateţi becul şi înlocuiţi-l.
Pentru remontare efectuaţi aceste operaţii în
ordine inversa.
Becurile colorate trebuie înlocuite cu
becuri având caracteristici şi culoare
identice.

8
Informaţii practice
101

Schimbarea luminilor de intalnire



)
Rotiţi supor tul becului la stânga şi
îndepărtaţi-l.

)
Rotiţi becul apăsând pe lamelă.

)
Înlocuiţi becul.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.


Schimbarea becurilor la farurile
de ceaţă/Luminile de zi



)
Bracaţi roţile la maxim, pentru a facilita
accesul.

)
Retrageţi clemele de menţinere a capacului
de protecţie a supor turilor de becuri.

)
Îndepărtati capacul.
)
Rotiţi suportul becului ( A
pentru anticeaţa,
B
pentru luminile de zi) către stânga şi
retrageţi-l.

)
Scoateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.

i
i
Informaţii practice
102


1.
Lumini stop/Lumini de po

ziţie (diode)

.


2.
Semnalizatoare de direcţie
(W Y21W - 21 W).


3.
Lumini de mers înapoi



(W21W - 21 W).












































Lumini spate

Becurile de culoare galben-auriu,
cum sunt semnalizatoarele de
direcţie, trebuie înlocuite cu becuri de
caracteristici şi culoare identice. În unele conditii de climă (temperatură
scazută, umiditate), este normală
apariţia fenomenului de aburire a
suprafeţei interioare a farurilor şi a
luminilor din spate; acesta dispare
în câteva minute, după aprinderea
luminilor.



Schimbarea semnalizatoarelor
laterale integrate (WY5W - 5 W)


)
Împingeţi semnalizatorul în spate şi
scoateţi-l.

)
Rotiţi supor tul becului către stânga şi
retrageţi-l.

)
Scoateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
