2012 CITROEN C-CROSSER InstruksjonsbØker (in Norwegian)

IX
PRAKTISKE OPPLYSNINGER
143

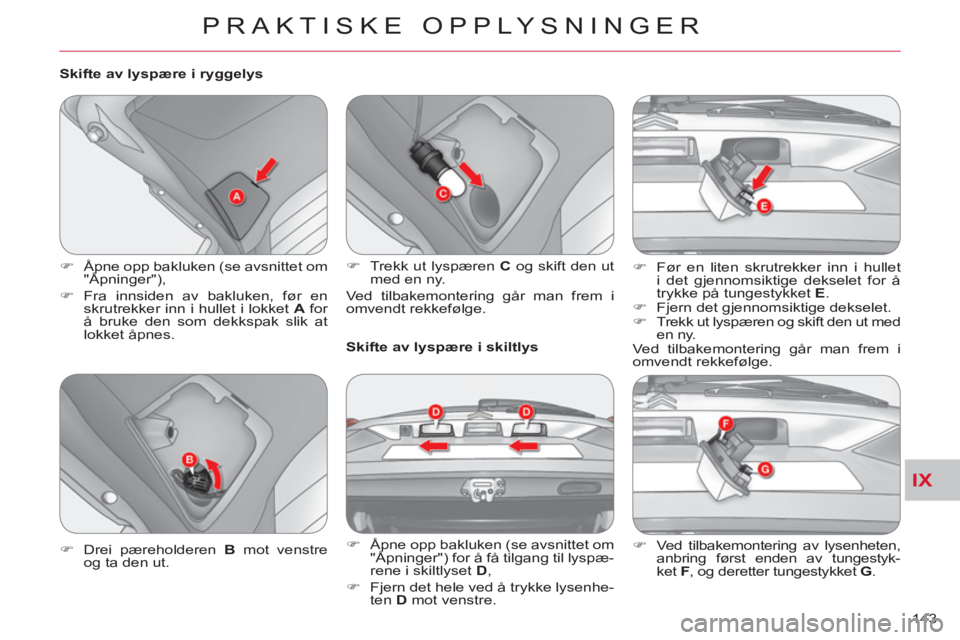

Skifte av lyspære i ryggelys


)
Åpne opp bakluken (se avsnittet om
"Åpninger"),

)
Fra innsiden av bakluken, før en
skrutrekker inn i hullet i lokket A
for
å bruke den som dekkspak slik at
lokket åpnes.

Skifte av lyspære i skiltlys


)
Åpne opp bakluken (se avsnittet om
"Åpninger") for å få tilgang til lyspæ-
rene i skiltlyset D
,

)
Fjern det hele ved å trykke lysenhe-
ten D
mot venstre.
)
Drei pæreholderen B
mot venstre
og ta den ut.
)
Trekk ut lyspæren C
og skift den ut
med en ny.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
)
Før en liten skrutrekker inn i hullet
i det gjennomsiktige dekselet for å
trykke på tungestykket E
.

)
Fjern det gjennomsiktige dekselet.

)
Trekk ut lyspæren og skift den ut med
en ny.
Ved tilbakemontering går man frem i
omvendt rekkefølge.


)
Ved tilbakemontering av lysenheten,
anbring først enden av tungestyk-
ket F
, og deretter tungestykket G
.

IX
PRAKTISKE OPPLYSNINGER
144
Skifte av lyspære i tåkelys


)
Åpne opp bakluken og den nedre
bakluken (se avsnittet om "Åpnin-
ger") og fold ned dekselet A
.

)
Fjern de 4 klipsene B
ved hjelp av
en skrutrekker og fjern dekselet.

)
Fjern skruene C
og fjern lysenheten.
)
Drei pæreholderen og lyspæren D

mot venstre.

)
Fjern lyspæren.
Ved tilbakemontering går man frem i
omvendt rekkefølge.


)
Ved tilbakemontering av lysenhe-
ten, anbring klipsene E
på linje med
hullene i karosseriet.

IX
PRAKTISKE OPPLYSNINGER
145
LAMPER INNVENDIG

Takkamper foran o
g bak



)
Bruk en skrutrekker til å fjerne dekselet foran taklampen.

)
Fjern lyspæren ved å trykke på tungestykket A
.
For å tilbakemontere dekselet, anbring krokene foran hullene i karosseriet.
Lys i hanskerommet



)
Drei pæreholderen B
mot klokken
og ta den ut.

)
Fjern lyspæren.

Lys nederst



)
Bruk en skrutrekker til å fjerne dekselet
foran lampen.

)
Fjern lyspæren.

IX
!
PRAKTISKE OPPLYSNINGER
146
SKIFTE AV SIKRING
Skifte en sikring

Før du skifter ut en sikring, må du fi nne ut
av hva feilen skyldes og rette på dette.


)
En defekt sikring er gjenkjennelig
på glødetrådens tilstand.


Tilgang til verktøyet

Tangen som brukes til å ta ut sikringene
er plassert i sikringsboksen i motorrom-
met.
Slik får du tilgang til den:


)
Åpne opp panseret (se kapittelet
om "Åpninger"),

)
Trykk på kroken A
og frigjør låsen,

)
Fjern lokket helt,

)
Fjern tangen B
.
Ikke-defekt Defekt


)
Bruk den spesielle tangen for å ta
sikringen ut av sikringsholderen.

)
En defekt sikring skal alltid skiftes ut
med en sikring med samme styrke.

)
Kontroller at nummeret som står opp-
ført på sikringsboksen og styrken
som står oppført på selve sikringen,
stemmer overens med nummeret i
tabellene som du fi nner her.
Reservesikringene fi nner du under lok-
ket til sikringsboksen i motorrommet. Det elektriske kretsløpet i bilen din er
beregnet på å fungere med diverse
standard- eller ekstrautstyr.
Før du installerer annet utstyr eller
tilbehør i bilen, kontakt en CITROËN-
forhandler eller et kvalifi sert verksted.
CITROËN frasier seg ethvert
ansvar for kostnader som føl-
ger av en reparasjon eller funk-
sjonsfeil som skyldes installering av
tilbehør som som ikke følger med,
som ikke er godkjent av CITROËN
eller som ikke er installert etter s an-
visninger, spesielt dersom forbruket
for disse ekstra apparatene oversti-
ger 100 milliampere.

IX
PRAKTISKE OPPLYSNINGER
147

Sikringer i dashbordet

Sikringsboksene er plassert nederst i
dashbordet, bak et deksel (på venstre
side).

Tilgang til sikringene


)
Åpne opp lokket A
,

)
Trekk sikringen ut,

)
Skift den ut (se tilsvarende avsnitt).
Sikring nr.
Styrke
Funksjoner


1
*

30 A

Varme


2



15 A

Stopplys, tredje stopplys, felles styreenhet for
elektriske kretser.


3



10 A

Tåkebaklys.


4



30 A

Vindusvisker og vindusspyler foran.


5



10 A

Diagnosekontakt.


6



20 A

Sentrallås, utvendige speiL.


7



15 A

Bilradio, telematikk, multifunksjonsdisplay,
handsfree-sett.


8



7,5 A

Nøkkel med fjernbetjening, styreenhet
klimaanlegg, instrumentpanel, trykknapprad,
betjening under rattet.


9



15 A

Multifunksjonsdisplay, instrumentpanel.


10



15 A

Felles styreenhet for elektriske kretser.


11



15 A

Vindusvisker bak.


12



7,5 A

Instrumentpanel, styreenhet fi rehjulstrekk,
bryterpanel klimaanlegg, ABS-styreenhet,
multifunksjonsdisplay, automatisk høyderegulering
av lyskastere, varme i seter, styreenhet
kollisjonsputer, sensor rattutslag, soltak, avising av
bakruten, fjernbetjening.


13



-

Ikke i bruk.


14



10 A

Kontakt tenningslås.


15



20 A

Soltak.


16



10 A

Speil utvendig, bilradio, telematikk.

IX
!
PRAKTISKE OPPLYSNINGER
148

Tilgang til sikringene


)
Åpne opp lokket A
,

)
Trekk sikringen ut,

)
Skift den ut (se tilsvarende avsnitt).
* De store sikringene utgjør en ekstra beskyttelse av de elektriske systemene i bilen. Enhver reparasjon på de store
sikringene skal foretas av et CITROËN-verksted eller etkvalifi sert verksted.


Sikring nr.



Styrke



Funksjoner




17



10 A

Styreenhet fi rehjulstrekk.


18



7,5 A

Ryggelys, styreenhet parkeringsassistanse,
ryggekamera, styreenhet kollisjonsputer.


19



15 A

Kontakt tilbehør.


20



30 A

Betjening av elektriske vindusheiser.


21

*

30 A

Avising av bakrute.


22



7,5 A

Utvendige speil med avisingsfunksjon.


23



-

Ikke i bruk.


24



25 A

Elektrisk føreresete, lys ved føtter, opplåsing av
baksetet.


25



30 A

Varme i seter.

IX
PRAKTISKE OPPLYSNINGER
149

Sikringer i motorrommet

Sikringsboksen er plassert i motorrommet i nærheten av bat-
teriet (på venstre side).

Tilgang til sikringene


)
Åpne opp panseret (se avsnittet om "Åpninger"),

)
Trykk på kroken A
og frigjør låsen,

)
Fjern lokket helt,

)
Skift ut sikringen (se tilsvarende avsnitt),

)
Etter at arbeidsoperasjonen er utført, lukk lokket godt
igjen for å sikre at sikringsboksen forblir tett.

Sikring
nr.



Styrke



Funksjoner




1



15
A

Tåkelys foran.


2



7 A

Styreenhet motor 2,4 liter 16V.


3



20 A

Styreenhet/rele automatisk
girkasse CVT.


4



10 A

Horn.


5



7,5 A

Dynamo 2,4 liter 16V.


6



20 A

Lyktespylere.


7



10 A

Klimaanlegg.


8



15 A

Styreenhet motor 2,4 liter 16V.


9



-

Ikke i bruk.


10



15 A

Avising vindusvisker.


11



-

Ikke i bruk.


12



-

Ikke i bruk.


13



-

Ikke i bruk.


14



10 A

Venstre fjernlys.


15



10 A

Høyre fjernlys.


16



20 A

Venstre nærlys (xenon).


17



20 A

Høyre fjernlys (xenon).


18



10 A

Venstre nærlys, manuell
og automatisk regulering av
lyskastere.


19



10 A

Høyre nærlys.


20



-

Ikke i bruk.


21



10 A

Tenningsanlegg.

IX
!
PRAKTISKE OPPLYSNINGER
150

Reservesikringer
Reservesikringene fi nner du under lokket til sikringsboksen
i motorrommet.
I lokket fi nnes det ikke reservesikringer med ampere-
styrke 7,5 A, 25 A eller 30 A. Dersom en sikring med en
slik amperestyrke skulle bli defekt, skal den skiftes ut
med følgende sikring:
En 7,5 A-sikring
skal skiftes ut med en reservesikring
på 10 A
, en sikring på 25 A
med en reservesikring på
20 A
, og en sikring på 30 A
med en sikring fra audio-
systemet
(nr. 31)
.
* De store sikringene utgjør en ekstra beskyttelse av de elektriske systemene i bilen. Enhver reparasjon på de store
sikringene skal foretas av et CITROËN-verksted eller etkvalifi sert verksted.

Sikring nr
.

Styrke



Funksjoner




22



20 A

Styreenhet motor, detektor for vann i dieselolje,
innsprøytingspumpe (diesel), luftmassemåler, oxygensonde,
kanisterventil, hastighetssensor, VTC og EGR.


23



15 A

Drivstoffpumpe, drivstoffmåler.


24



30 A

Starter.


25



-

Ikke i bruk.


26*



40 A

Styreenhet ABS, styreenhet ASC.


27*



30 A

Styreenhet ABS, styreenhet ASC.


28*



30 A

Kondensatorvifte.


29*



40 A

Radiatorvifte.


30



30 A

Sikringsboks kupé.


31



30 A

Audioforsterker.


32



30 A

Styreenhet motor diesel.


Sikring nr.



Styrke




33



10 A




34



15 A




35



20 A
