2012 Abarth Punto Drift- och underhållshandbok (in Swedish)

37
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
fig. 29
F0U029Ab
UPPVÄRMNING OCH VENTILATION
1. Fast övre luftspridare - 2. Inställbara mittre luftspridare - 3. Fasta sidoluftspridare - 4. Inställningsbara
sidoluftspridare - 5. Nedre luftspridarear för framsäten - 6. Nedre luftspridare för framsäten.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 37

38
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U0030Abfig. 31
F0U032Abfig. 30F0U031Abfig. 32
ÖPPNA/STÄNGA LUFTSPRIDARE
Öppna/stäng luftspridarna med hjälp av ratten fig. 32.
ç= stängd luftspridare
å= öppen luftspridare INSTÄLLNINGSBARA MITTRE OCH
SIDOLUFTSPRIDARE fig. 30-31-32
A Fast luftspridare för sidorutorna.
B Inställbara sidoluftspridare
C Inställbara mittre luftspridare.
Luftspridarna A är fasta.
För att använda luftspridarna B och C, använd
motsvarande anordning för att kunna ställa in den
önskade positionen.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 38

39
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
MANUELL KLIMATANLÄGGNING
REGLAGE fig. 33
Manöverratt A för lufttemperatur
(blandning av varm/kall luft).
Rött område = varm luft
Blått område = kall luft
Manöverratt B för aktivering/inställning
av fläkt
p0= fläkt avstängd
1-2-3= ventilationshastighet
4
-= ventilation vid maximal hastighetManöverratt C för luftfördelning
¶för luftflöde vid de mittre och sidoluftöppningarna,
ßför luftflöde vid fötterna och lite lägre temperatur vid
luftöppningarna på instrumentpanelen vid medelhög
utomhustemperatur,
©för uppvärmning vid låg utomhustemperatur och
maximalt med luft vid fötterna,
®för att värma upp fötterna och samtidigt avlägsna
imma från vindrutan,
-för att snabbt avlägsna imma från vindrutan.
Knapp D för aktivering/inaktivering av
luftcirkulation
Tryck på knappen (tänd lysdiod på knappen) för att
aktivera den invändiga luftcirkulationen.
Tryck åter på knappen (släckt lysdiod på knappen) för att
inaktivera den invändiga luftcirkulationen.
Knapp E för aktivering/inaktivering av
klimatanläggningen
Tryck på knappen (tänd lysdiod på knappen) för att
aktivera klimatanläggningen.
Tryck åter på knappen (släckt lysdiod på knappen) för
att inaktivera klimatanläggningen.
fig. 33F0U033Ab
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 39

40
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

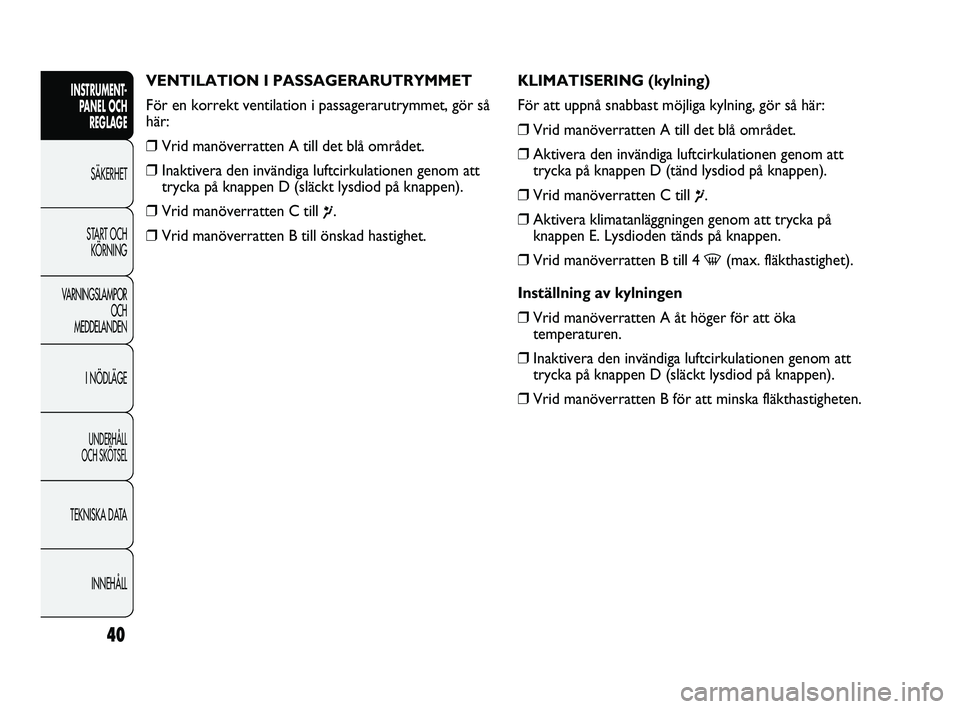

VENTILATION I PASSAGERARUTRYMMET
För en korrekt ventilation i passagerarutrymmet, gör så
här:
❒Vrid manöverratten A till det blå området.
❒Inaktivera den invändiga luftcirkulationen genom att
trycka på knappen D (släckt lysdiod på knappen).
❒Vrid manöverratten C till
¶.
❒Vrid manöverratten B till önskad hastighet.KLIMATISERING (kylning)
För att uppnå snabbast möjliga kylning, gör så här:
❒Vrid manöverratten A till det blå området.
❒Aktivera den invändiga luftcirkulationen genom att
trycka på knappen D (tänd lysdiod på knappen).
❒Vrid manöverratten C till ¶.
❒Aktivera klimatanläggningen genom att trycka på
knappen E. Lysdioden tänds på knappen.
❒Vrid manöverratten B till 4
-(max. fläkthastighet).
Inställning av kylningen
❒Vrid manöverratten A åt höger för att öka
temperaturen.
❒Inaktivera den invändiga luftcirkulationen genom att
trycka på knappen D (släckt lysdiod på knappen).
❒Vrid manöverratten B för att minska fläkthastigheten.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 40

41
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
SNABB UPPVÄRMNING AV
PASSAGERARUTRYMMET
För att uppnå snabbast möjliga uppvärmning, gör så här:
❒Vrid manöverratten A till det röda området.
❒Aktivera den invändiga luftcirkulationen genom att
trycka på knappen D (tänd lysdiod på knappen).
❒Vrid manöverratten C till
©.
❒Vrid manöverratten B till 4
-(max. fläkthastighet).
Använd reglagen för att ställa in önskad komfort och
tryck på knappen D för att inaktivera luftcirkulationen
(släckt lysdiod på knappen).
OBSERVERA! Vid kallstart behöver du vänta några
minuter tills vätskan har nått optimal arbetstemperatur. UPPVÄRMNING AV
PASSAGERARUTRYMMET
Gör så här:
❒Vrid manöverratten A till det röda området.
❒Vrid manöverratten C till önskad symbol.
❒Vrid manöverratten B till önskad hastighet.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 41

42
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
SNABB AVIMNING/AVFROSTNING
AV FRAMRUTOR
(VINDRUTA OCH SIDORUTOR)
Gör så här:
❒Vrid manöverratten A till det röda området.
❒Vrid manöverratten B till 4
-(max. fläkthastighet).
❒Vrid manöverratten C till
-.
❒Inaktivera den invändiga luftcirkulationen genom att
trycka på knappen D (släckt lysdiod på knappen).
När imman har tagits bort/avfrostningen har utförts,
använd reglagen som används i normala fall för att
återställa den önskade komforten.
OBSERVERA! Klimatanläggningen är mycket användbar
för att snabbt avlägsna imma eftersom den avfuktar
luften. Ställ in reglagen enligt beskrivningen ovan och
aktivera klimatanläggningen genom att trycka på knappen
E (tänd lysdiod på knappen).Förhindra att imma bildas på rutorna
Vid en kraftig extern fuktighet och/eller regn och/eller
kraftiga temperaturskillnader invändigt och utvändigt,
rekommenderas det att utföra följande förebyggande
åtgärd för att förhindra en imbildning på rutorna:
❒Vrid manöverratten A till det röda området.
❒Inaktivera den invändiga luftcirkulationen genom att
trycka på knappen D (släckt lysdiod på knappen).
❒Vrid manöverratten C till
-med möjlighet att gå till
läget
®i händelse av att tecken på imbildning saknas.
❒Vrid manöverratten B till 2:a hastigheten.
OBSERVERA! Klimatanläggningen är mycket användbar
för att förebygga imbildning på rutorna vid hög
luftfuktighet eftersom den avfuktar luften i
passagerarutrymmet.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 42

43
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
BORTTAGNING AV IMMA/AVFROSTNING
AV ELVÄRMD BAKRUTA OCH
YTTERBACKSPEGLAR fig. 34
(för berörda versioner och marknader)
Tryck på knappen A för att aktivera funktionen.
Funktionens aktivering indikeras av att lysdioden tänds
på knappen.
Funktionen är tidsinställd och inaktiveras automatiskt
efter 20 minuter. För att inaktivera funktionen tidigare,
tryck igen på knappen A.
OBSERVERA! Undvik att sätta något på insidan av den
eluppvärmda bakrutan, detta kan skada den eller
försämra dess funktion.AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Tryck på knapp
•så att lysdioden på knappen tänds.
Vi rekommenderar att cirkulationsluften sätts på vid en
trafikstockning eller i tunnlar för att undvika intag av
förorenad luft. För att förebygga imma på rutorna ska
man undvika att använda denna funktion under en längre
tid, särskilt om det är många i fordonet.
OBSERVERA! Med cirkulationsluft i fordonet går det
snabbare att värma upp eller kyla ned
passagerarutrymmet enligt det valda funktionsläget
(“uppvärmning” eller “kylning”).
Aktivering av den invändiga luftcirkulationen avrådes vid
regniga/kalla dagar för att undvika att imma bildas på
rutorna.
UNDERHÅLL PÅ KLIMATANLÄGGNINGEN
Under vintern bör klimatanläggningen sättas på minst en
gång i månaden under ungefär tio minuter. Före
sommaren, kontrollera att anläggningen fungerar
korrekt hos Abarths servicenät.
Klimatanläggningen använder
köldmedium R134a som inte är skadligt
för miljön. Använd aldrig köldmedium
R12 som är inkompatibelt med
klimatanläggningens delar.
fig. 34F0U034Ab
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 43

44
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
D Knapp för aktivering av MAX DEF-funktionen
(snabb avfrostning/avimning av framrutor)
E Knapp för aktivering/inaktivering av eluppvärmd
bakruta
F knapp som aktiverar MONO-funktionen
(samordning av inställda temperaturer) och knapp
som reglerar temperaturen för passagerarsida
G Knapp för aktivering/inaktivering av
klimatanläggningen
H Öka/minska
fläkthastigheten
I Knappar för val av luftfördelning
L Knapp för aktivering av AUTO-funktionen
(automatisk funktion) och inställningsratt för
reglering av temperaturen för förarplatsen
M Sensor för innertemperatur
SÄTTA PÅ KLIMATANLÄGGNINGEN
Anläggningen kan sättas på med valfri knapp men vi
rekommenderar att först ställer in önskad värme på
displayen och sedan trycker på AUTO.
Klimatanläggningen kan ställas in på olika temperatur på
förar- respektive passagerarsidan med en maximal
temperaturskillnad på 7 °C.
Klimatanläggningens kompressor fungerar endast när
motorn är igång och utomhustemperaturen är över 4
°C.
AUTOMATISK
KLIMATANLÄGGNING MED
TVÅ ZONER
(berörda versioner/marknader)
BESKRIVNING
Fordonet är utrustat med en klimatanläggning med två
zoner som gör att lufttemperaturen på förar- respektive
passagerarsidan kan ställas in separat.
REGLAGE fig. 35
A Knapp för aktivering/inaktivering av
klimatanläggningens kompressor
B Knapp för att sätta på/stänga av
cirkulationsluft
C Display för visning av klimatanläggningens
information
fig. 35F0U035Ab
