2012 Abarth 500 Kezelési és karbantartási útmutató (in Hungarian)

104
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
❒kb. 10 perc múlva álljunk meg, húzzuk
be a kéziféket, és ellenőrizzük a gu-
miabroncs légnyomását;
Ha a megjavított gumiab-
roncs légnyomása 1,8 bar ér-
ték alá csökken, ne folytassuk tovább
az utat : a Fix&Go automatic gyorsja-
vító készlet segítségével nem lehet
megbízható tömítést elérni, mert a gu-
miabroncs súlyosan károsodott . For-
duljunk Abarth márkaszervizhez.
FIGYELMEZTETÉS
Helyezzük el az öntapadó
címkét a vezető látóterében,
figyelmeztetve arra, hogy a gumiab-
roncs megjavítása a gyorsjavító kész-
lettel történt . Vezessünk nagyon óva-
tosan, különösen kanyarokban. Ne
lépjük túl a 80 km/h sebességet , ke-
rüljük a hirtelen gyorsítást és fékezést .
FIGYELMEZTETÉS
095-122 ABARTH 500 2ed HU:099-126 FIAT 500 IT 7-04-2011 16:18 Pagina 104

105
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
A gumijavító műhelyben fel-
tétlenül közöljük, hogy a gu-
miabroncs javítása a gyorsjavító kész-
let segítségével történt . A gumijavító
szakműhelybe való megérkezéskor
mutassuk be a használati útmutatót ,
amely szerint az ideiglenes javítást
elvégeztük.
FIGYELMEZTETÉS
17. ábraF0S090Ab
CSAK A NYOMÁS
ELLENŐRZÉSE ÉS BEÁLLÍTÁSA
A kompresszor használható csak a gumi-
abroncs légnyomásának beállítására is. Kös-
sük le a gyorscsatlakozót, és csatlakoztas-
suk közvetlenül a kerékszelephez 17. ábra;
ilyen módon a tartály nem csatlakozik a
kompresszorhoz, és a tömítőfolyadék nem
kerül a gumiabroncs belsejébe.
❒ha a műszer legalább 1,8 bar nyomást
mutat, folytassuk a felfújást az előírt ér-
tékig (járó motor és behúzott kézifék
mellett), majd folytathatjuk az utat;
❒a lehető legnagyobb óvatossággal hajt-
sunk a legközelebbi Abarth márka-
szervizbe.
095-122 ABARTH 500 2ed HU:099-126 FIAT 500 IT 7-04-2011 16:18 Pagina 105

106
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
18. ábraF0S091Ab
❒helyezzük fel az új tartályt, és forgassuk
az óramutató járásával megegyezően;
❒csatlakoztassuk a tartályhoz az Acsat-
lakozót, és helyezzük el a Báttetsző
töltőcsövet a megfelelő mélyedésben. A TARTÁLY CSERÉJE
A tömítőfolyadék tartály cseréjét az aláb-
biak szerint végezzük:
❒húzzuk ki a csatlakozót A-18. ábra;
❒az óramutató járásával ellentétesen for-
gatva emeljük le a cserélendő tartályt;
095-122 ABARTH 500 2ed HU:099-126 FIAT 500 IT 7-04-2011 16:18 Pagina 106

107
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
IZZÓCSERE
ÁLTALÁNOS TUDNIVALÓK
❒Csere előtt vizsgáljuk meg az izzó és
a foglalat érintkezőit is, hogy nem oxi-
dálódtak-e;
❒csak az eredetivel azonos típusú és tel-
jesítményű izzót használjunk a cseréhez;
❒a fényszóróizzó cseréje után, a biz-
tonság érdekében mindig ellenőrizzük
a fényszóró beállítását is;
❒ha valamelyik izzó nem működik, elő-
ször mindig ellenőrizzük az áramkörét
védő biztosítékot, mielőtt az izzócse-
réhez hozzákezdenénk: a biztosítékok
elhelyezkedését a jelen fejezet „Bizto-
sítékcsere” című részében találjuk meg.
Az elektromos berendezések
szakszerűtlen javítása, módo-
sítása, a gyári előírástól eltérő módon,
a berendezés jellemzőinek figyelmen
kívül hagyásával végzett beavatkozá-
sok üzemzavarokat és tűzveszélyt idéz-
hetnek elő.
FIGYELMEZTETÉS
095-122 ABARTH 500 2ed HU:099-126 FIAT 500 IT 7-04-2011 16:18 Pagina 107

108
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
Ha lehetőség van rá, az izzók
cseréjét ajánlatos Abarth már-
kaszervizben elvégeztetni. A
külső világítás megfelelő mű-
ködése és beállítása alapvető fontos-
ságú a menetbiztonság szempontjából,
és a törvény előírásainak betartása ér-
dekében.
A halogén izzók nagynyo-
mású gázt tartalmaznak, így
az üvegtest esetleges törésekor szét-
repülő apró üvegdarabok sérülést
okozhatnak.
FIGYELMEZTETÉSA halogén izzókat csakis a fém
foglalatuknál fogjuk meg. Ha
az üvegtestet ujjunkkal meg-
érintjük, csökken a kibocsá-
tott fényerősség és az izzó élettartama.
Ha az üveget véletlenül mégis meg-
érintettük, alkoholos ruhával töröljük
le, és hagyjuk megszáradni.
095-122 ABARTH 500 2ed HU:099-126 FIAT 500 IT 7-04-2011 16:18 Pagina 108

109
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
AZ IZZÓK TÍPUSAI 19. ábra
A gépkocsihoz alkalmazott izzók külön-
féle típusúak:
A Teljesen üveg izzók: nyomással le-
het a helyükre tenni. Kihúzással távo-
líthatók el.
B Bajonett-foglalatú izzók: az izzót a
foglalatból eltávolításhoz kissé nyom-
juk be, forgassuk az óramutató járá-
sával ellenkezően, majd húzzuk ki.
C Szoffita izzók: ezek cseréjéhez fe-
szítsük kissé szét az érintkezőket.
D Halogén izzók: ezek a rögzítő hu-
zalrugó kiakasztása után a helyükről ki-
emelhetők.
E Halogén izzók: ezek a rögzítő hu-
zalrugó kiakasztása után a helyükről ki-
emelhetők.
F Gázkisüléses izzók: (Xenon)
F0S092Ab19. ábra
FIGYELMEZTETÉS A fényszórók belső fe-
lülete enyhén bepárásodhat: ez nem hiba,
hanem természetes jelenség; oka az ala-
csony hőmérséklet és a levegő páratartal-
ma. A párásodás a fényszórók bekapcso-
lásakor gyorsan eltűnik. Látható vízcseppek
a fényszóró belsejében vízbeszivárgásra
utalnak: ez esetben keressünk fel egy
Abarth márkaszervizt.
095-122 ABARTH 500 2ed HU:099-126 FIAT 500 IT 7-04-2011 16:18 Pagina 109

110
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
H1
H7
DIS
W21/5W
WY21W
PY24W
W5W
PY21W
R10W
P21W
P21W
P21W
C5W
W5W
C5W
H1
W5W55W
55W
35W
5/21W
21
24W
5
21
10
21
21
21
5
5
5
55
5D
D
F
A
B
B
A
B
B
B
B
B
C
A
C
E
A

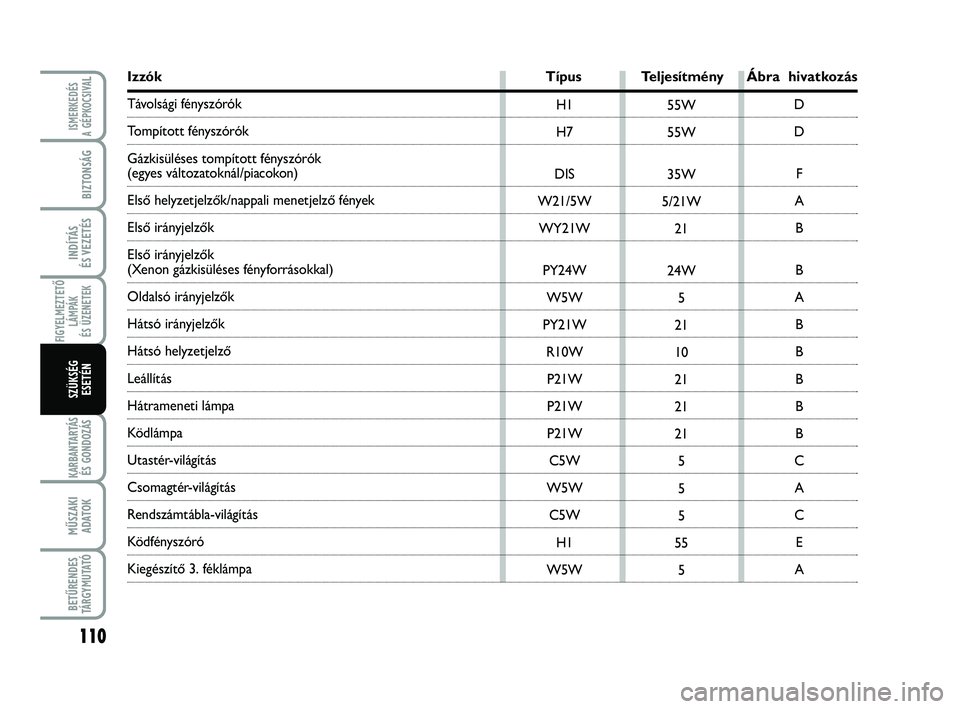

Izzók Típus Teljesítmény Ábra hivatkozás
Távolsági fényszórók
Tompított fényszórók
Gázkisüléses tompított fényszórók
(egyes változatoknál/piacokon)
Első helyzetjelzők/nappali menetjelző fények
Első irányjelzők
Első irányjelzők
(Xenon gázkisüléses fényforrásokkal)
Oldalsó irányjelzők
Hátsó irányjelzők
Hátsó helyzetjelző
Leállítás
Hátrameneti lámpa
Ködlámpa
Utastér-világítás
Csomagtér-világítás
Rendszámtábla-világítás
Ködfényszóró
Kiegészítő 3. féklámpa
095-122 ABARTH 500 2ed HU:099-126 FIAT 500 IT 7-04-2011 16:18 Pagina 110

111
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
IRÁNYJELZŐK
Elülső
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
❒az előbbiekben leírt módon távolítsuk
el a gumi védősapkát;
❒az óramutató járásával ellentétesen for-
gatva húzzuk ki az izzótartó foglalatot
A-22. ábra;
❒húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
❒az óramutató járásával megegyezően
forgatva helyezzük vissza az Aizzótar-
tót, ügyelve annak biztos rögzülésére;
❒helyezzük vissza a gumi védősapkát.
KÜLSŐ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és teljesítményé-
re vonatkozó információkat az „Izzócse-
re” című rész tartalmazza.
ELSŐ FÉNYSZÓRÓCSOPORT
Az első fényszórócsoport a helyzetjelző,
a tompított fényszóró, a távolsági fényszó-
ró és az irányjelző izzókat foglalja magában.
A motortér felől dolgozva vegyük le a gu-
mi védősapkát A-20. ábraaz irányjelzők-
höz, vagy a B-20. ábragumisapkát a tom-
pított fényszórókhoz való hozzáféréshez.
20. ábraF0S093Ab
21. ábraF0S094Ab
A helyzetjelző lámpához és a nappali fény-
szóróhoz, valamint a távolsági fényszóró-
hoz való hozzáféréshez kormányozzuk be
teljesen a kerekeket és a kerékjárat belse-
jében nyissuk ki a C-21. ábrafedelet, majd
vegyük le a védő gumisapkát D-21. ábra.
22. ábraF0S095Ab
095-122 ABARTH 500 2ed HU:099-126 FIAT 500 IT 7-04-2011 16:18 Pagina 111
