URUCHOMIENIE SILNIKA PRZY
POMOCY DODATKOWEGO
AKUMULATORA rys. 1
Je˝eli akumulator roz∏aduje si´ mo˝na uru-
chomiç silnik przy pomocy innego aku-
mulatora o takiej samej lub nieco wi´kszej
pojemnoÊci, co akumulator roz∏adowany.
rys 1
URUCHAMIANIE
SILNIKA
Je˝eli lampka sygnalizacyjna Yw zesta-
wie wskaêników pozostanie zapalona
Êwiat∏em ciàg∏ym zwróciç si´ natychmiast
do ASO Abarth.Absolutnie nie stosowaç pro-
stownika do awaryjnego uru-
chamiania silnika: spowoduje
to uszkodzenie systemów
elek
tronicznych i centralek zap∏onu
i zasilania silnika.
Ta procedura uruchamiania
po winna byç wykonana
przez specjalist´, poniewa˝ wykona-
na nieprawid∏owo mo˝e spowodowaç
zwarcie elektryczne o du˝ej inten-
sywnoÊci. Ponadto elektrolit w aku-
mulatorze jest toksyczny i ˝ràcy, uni-
kaç kontaktu ze skórà i oczami. Nie
zbli˝aç si´ do akumulatora z otwar-
tym og niem, zapalonymi papierosami
i nie powodowaç iskrzenia.
UWAGA
F0S078Ab
095-122 ABARTH 500 1ed PL:095-122 ABARTH 500 PL 11-02-2010 15:54 Pagina 96
Page 98 of 170

97
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
W RAZIE
AWARII
Aby wykonaç uruchomienie silnika nale˝y:
❒po∏àczyç bieguny dodatnie (znak + obok
bieguna) obu akumulatorów przy po-
mocy odpowiedniego przewodu;
❒po∏àczyç drugim przewodem biegun
ujemny –dodatkowego akumulatora
z masà
Ena silniku lub na skrzyni bie-
gów uruchamianego samochodu;
❒uruchomiç silnik;
❒gdy silnik si´ uruchomi, od∏àczyç prze-
wody w odwrotnej kolejnoÊci.
Je˝eli po kilku próbach silnik nie urucho-
mi si´, nie próbowaç dalej, ale zwróciç si´
do ASO Abarth.
OSTRZE˚ENIE Nie ∏àczyç bezpoÊrednio
biegunów ujemnych dwóch akumulatorów:
ewentualne iskry mogà spowodowaç za-
palenie i wybuch gazów wydostajàcych si´
z akumulatora. Je˝eli dodatkowy akumu-
lator zamontowany jest w innym samo-
chodzie, nale˝y uwa˝aç, aby mi´dzy nim
i samochodem z roz∏adowanym akumula-
torem nie by∏o cz´Êci metalowych, które
mog∏yby spowodowaç przypadkowe ze-
tkni´cie.BEZW¸ADNOÂCIOWE
URUCHOMIENIE SILNIKA
Unikaç absolutnie uruchamiania silnika po-
przez pchanie, holowanie lub przy wyko-
rzystaniu spadku drogi.
Manewry te spowodujà nap∏yw paliwa do
katalizatora i jego nieodwracalne uszko -
dzenie.
OSTRZE˚ENIE Gdy silnik nie jest uru-
chomiony nie dzia∏a wspomaganie hamul-
ców, ani elektryczne wspomaganie kie-
rownicy, nale˝y wi´c u˝yç du˝o wi´kszej
si∏y przy nacisku na peda∏ hamulca oraz
przy obrocie kierownicà.
095-122 ABARTH 500 1ed PL:095-122 ABARTH 500 PL 11-02-2010 15:54 Pagina 97
Page 99 of 170

98
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY W RAZIE AWARII
W RAZIE
AWARII
Zasygnalizowaç obecnoÊç
zatrzymanego samochodu
zgod nie z przepisami kodeksu drogo-
wego: Êwiat∏a awaryjne, trójkàt
ostrzegawczy, itp. Pasa˝erowie po-
winni opuÊciç samochód, w szczegól-
noÊci, gdy samochód jest mocno ob-
cià˝ony i poczekaç na wymian´ ko∏a
w takiej odleg∏oÊci, aby nie stwarzaç
zagro˝enia dla ruchu na drodze.
W przypadku drogi pochy∏ej lub nie-
równej umieÊciç pod ko∏ami kliny lub
inne przedmioty s∏u˝àce do zabloko-
wania kó∏ samochodu.
UWAGA
rys 2
F0S079Ab
ZESTAW SZYBKIEJ
NAPRAWY OPON
FIX&GO automatic
Zestaw szybkiej naprawy opon Fix&Go
automatic umieszczony jest w baga˝niku
A-rys. 2.Zestaw rys. 11zawiera:
❒butl´ A z p∏ynnym uszczelniaczem wy-
posa˝onà w:
– przewód do nape∏niania B;
– naklejk´ samoprzylepnà Cz napisem
„max. 80 km/h”, którà nale˝y nakle-
iç w miejscu dobrze widocznym dla
kierowcy (na desce rozdzielczej) po
naprawie opony;
095-122 ABARTH 500 1ed PL:095-122 ABARTH 500 PL 11-02-2010 15:54 Pagina 98
Page 100 of 170
99
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
W RAZIE
AWARII
rys 11F0S084Ab
Przekazaç folder osobie, któ-
ra b´dzie klei∏a opon´ na-
prawionà zestawem szybkiej napra-
wy opon.
UWAGA❒par´ r´kawic ochronnych znajdujàcych
si´ w kieszeni bocznej spr´˝arki;
❒koƒcówki do pompowania elementów
ró˝nych.
W pojemniku (znajdujàcym si´ pod wyk∏a -
dzinà w baga˝niku) z zestawem szybkiej
naprawy znajduje si´ tak˝e Êrubokr´t
i uchwyt do holowania.
❒folder informacyjny (patrz rys. 12), wy-
korzystany przy prawid∏owym u˝y ciu
zestawu szybkiej naprawy i nast´ pnie
przekazaç osobie, ˝e opona by∏a napra-
wiana zestawem szybkiej naprawy opon;
❒spr´˝ark´ D-rys. 11kompletnà z z ma-
nometrem i z∏àczkami umieszczonà
w zestawie;
rys 12F0S085Ab
095-122 ABARTH 500 1ed PL:095-122 ABARTH 500 PL 11-02-2010 15:54 Pagina 99
Page 101 of 170

100
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY W RAZIE AWARII
W RAZIE
AWARII
W przypadku uszkodzenia
obr´czy ko∏a (deformacje
kraw´dzi powodujàce uchodzenie po-
wietrza) nie jest mo˝liwa naprawa.
Nie wyjmowaç obcych cia∏ (Êrub lub
nitów), które znajdujà si´ w oponie.

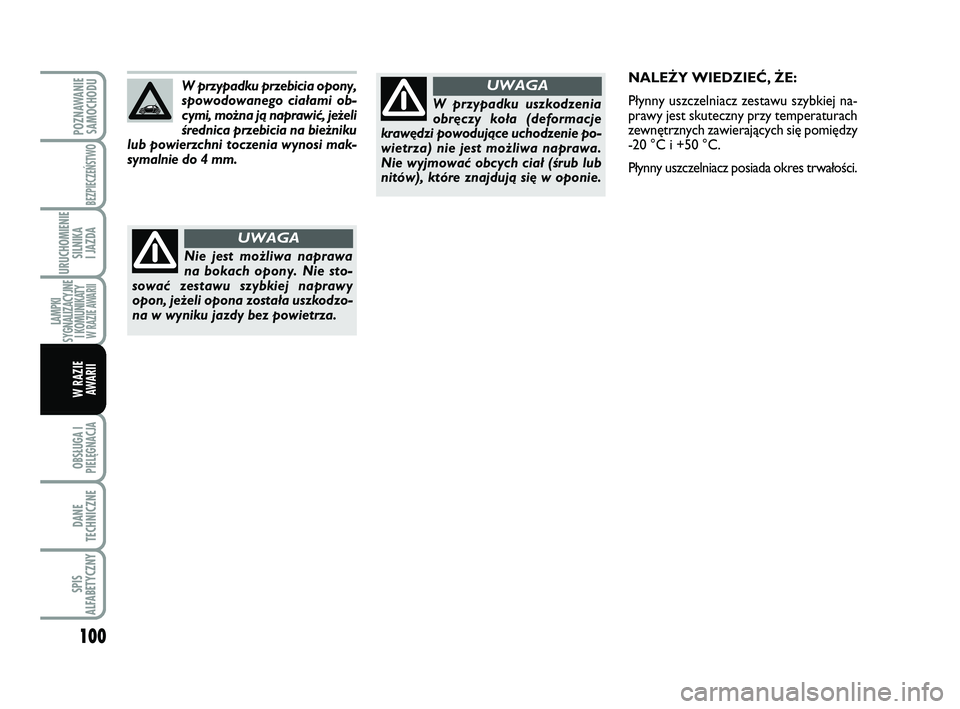

UWAGANALE˚Y WIEDZIEå, ˚E:
