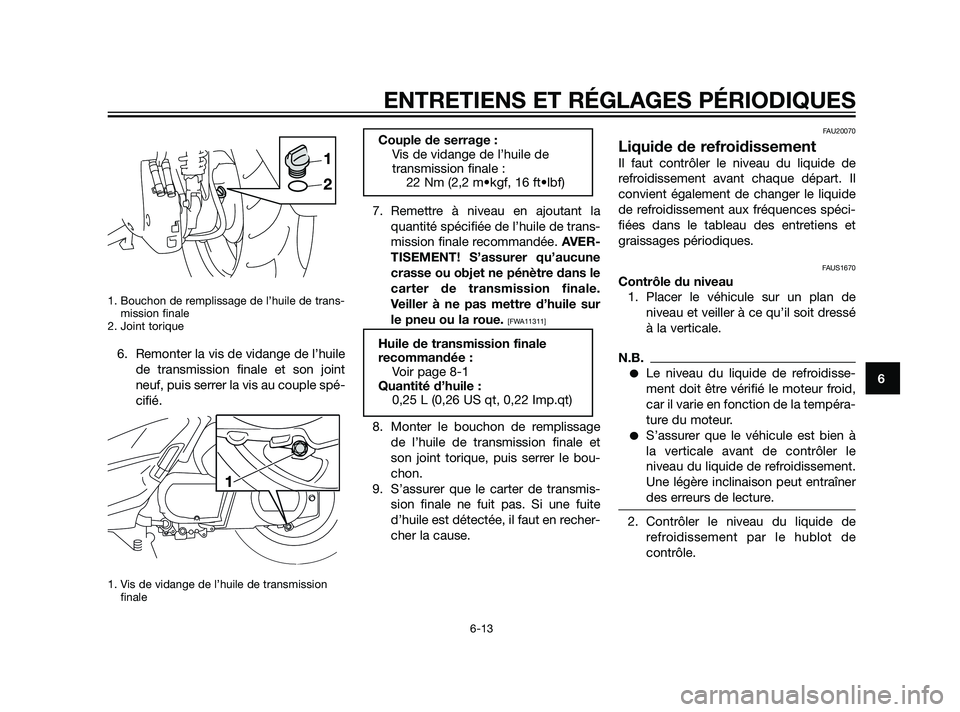

1. Bouchon de remplissage de l’huile de trans-
mission finale
2. Joint torique
6. Remonter la vis de vidange de l’huile
de transmission finale et son joint
neuf, puis serrer la vis au couple spé-
cifié.
1. Vis de vidange de l’huile de transmission
finale
7. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile de trans-
mission finale recommandée. AVER-
TISEMENT! S’assurer qu’aucune
crasse ou objet ne pénètre dans le
carter de transmission finale.
Veiller à ne pas mettre d’huile sur
le pneu ou la roue.
[FWA11311]
8. Monter le bouchon de remplissage
de l’huile de transmission finale et
son joint torique, puis serrer le bou-
chon.
9. S’assurer que le carter de transmis-
sion finale ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de
refroidissement avant chaque départ. Il
convient également de changer le liquide
de refroidissement aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAUS1670
Contrôle du niveau
1. Placer le véhicule sur un plan de
niveau et veiller à ce qu’il soit dressé
à la verticale.
N.B.
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
S’assurer que le véhicule est bien à
la verticale avant de contrôler le
niveau du liquide de refroidissement.
Une légère inclinaison peut entraîner
des erreurs de lecture.
2. Contrôler le niveau du liquide de
refroidissement par le hublot de
contrôle.
Huile de transmission finale
recommandée :
Voir page 8-1
Quantité d’huile :
0,25 L (0,26 US qt, 0,22 Imp.qt)
Couple de serrage :
Vis de vidange de l’huile de
transmission finale :
22 Nm (2,2 m•kgf, 16 ft•lbf)
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
37P-F8199-F1 19/2/10 05:18 Página 57

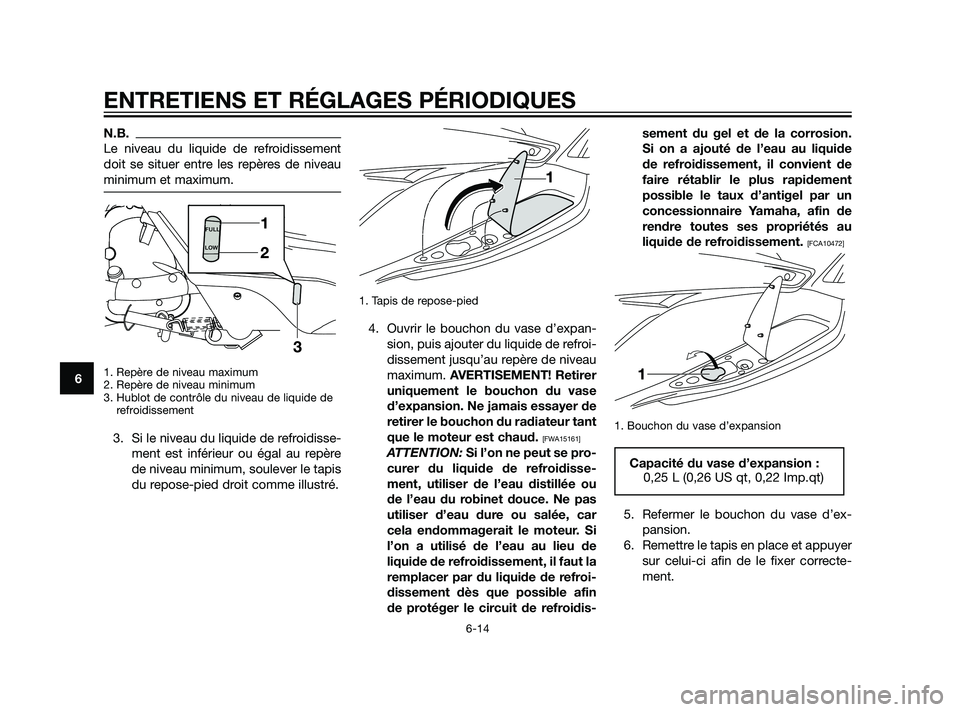

N.B.
Le niveau du liquide de refroidissement
doit se situer entre les repères de niveau
minimum et maximum.
1. Repère de niveau maximum
2. Repère de niveau minimum
3. Hublot de contrôle du niveau de liquide de
refroidissement
3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère
de niveau minimum, soulever le tapis
du repose-pied droit comme illustré.
1. Tapis de repose-pied
4. Ouvrir le bouchon du vase d’expan-
sion, puis ajouter du liquide de refroi-
dissement jusqu’au repère de niveau
maximum. AVERTISEMENT! Retirer
uniquement le bouchon du vase
d’expansion. Ne jamais essayer de
retirer le bouchon du radiateur tant
que le moteur est chaud.
[FWA15161]
ATTENTION: Si l’on ne peut se pro-
curer du liquide de refroidisse-
ment, utiliser de l’eau distillée ou
de l’eau du robinet douce. Ne pas
utiliser d’eau dure ou salée, car
cela endommagerait le moteur. Si
l’on a utilisé de l’eau au lieu de
liquide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin
de protéger le circuit de refroidis-sement du gel et de la corrosion.
Si on a ajouté de l’eau au liquide
de refroidissement, il convient de
faire rétablir le plus rapidement
possible le taux d’antigel par un
concessionnaire Yamaha, afin de
rendre toutes ses propriétés au
liquide de refroidissement.
[FCA10472]
1. Bouchon du vase d’expansion
5. Refermer le bouchon du vase d’ex-
pansion.
6. Remettre le tapis en place et appuyer
sur celui-ci afin de le fixer correcte-
ment.
Capacité du vase d’expansion :
0,25 L (0,26 US qt, 0,22 Imp.qt)
FULL
LOW
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
37P-F8199-F1 19/2/10 05:18 Página 58

FAU33031
Changement du liquide de
refroidissement
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques. Confier le changement
du liquide de refroidissement à un
concessionnaire Yamaha. AVERTISE-
MENT! Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA10381]FAUS1334
Élément de filtre à air et de
filtre à air du boîtier de la
courroie trapézoïdale
Il convient de remplacer l’élément du filtre à
air et de nettoyer l’élément du boîtier de la
courroie trapézoïdale aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Effectuer l’entre-
tien des éléments de filtre plus fréquem-
ment lorsque le véhicule est utilisé dans des
régions très poussiéreuses ou humides.
Remplacement de l’élément du filtre à
air
1. Dresser le scooter sur sa béquille
centrale.
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
1. Couvercle du boîtier de filtre à air
2. Vis
3. Élément du filtre à air
3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier
de filtre à air.
5. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide
de ses vis.
Nettoyage de l’élément du filtre à air
du boîtier de la courroie trapézoïdale
1. Retirer le couvercle du filtre à air du
boîtier de la courroie trapézoïdale
après avoir retiré ses vis.
1. Couvercle de l’élément du filtre à air du boî-
tier de la courroie trapézoïdale
2. Vis
2. Retirer l’élément du filtre à air, puis
éliminer le reste des impuretés à l’air
comprimé en procédant comme
illustré.
1
2 2
ZAUM06623
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
37P-F8199-F1 19/2/10 05:18 Página 59

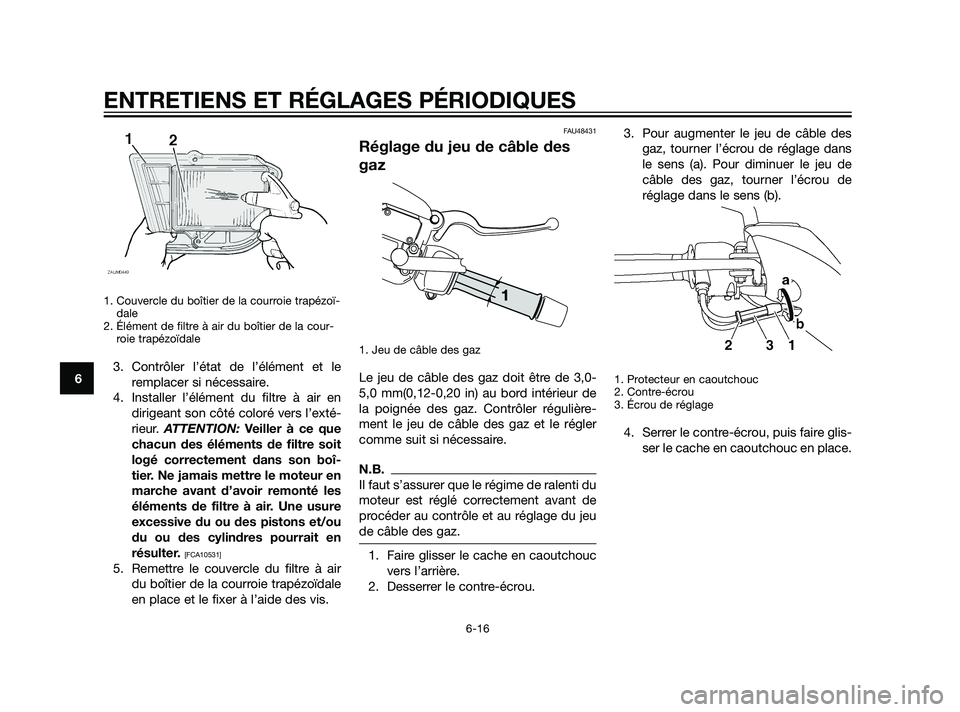

1. Couvercle du boîtier de la courroie trapézoï-dale
2. Élément de filtre à air du boîtier de la cour- roie trapézoïdale
3. Contrôler l’état de l’élément et le
remplacer si nécessaire.
4. Installer l’élément du filtre à air en dirigeant son côté coloré vers l’exté-
rieur. ATTENTION: Veiller à ce que
chacun des éléments de filtre soit
logé correctement dans son boî-
tier. Ne jamais mettre le moteur en
marche avant d’avoir remonté les
éléments de filtre à air. Une usure
excessive du ou des pistons et/ou
du ou des cylindres pourrait en
résulter.
[FCA10531]
5. Remettre le couvercle du filtre à air du boîtier de la courroie trapézoïdale
en place et le fixer à l’aide des vis.
FAU48431
Réglage du jeu de câble des
gaz
1. Jeu de câble des gaz
Le jeu de câble des gaz doit être de 3,0-
5,0 mm(0,12-0,20 in) au bord intérieur de
la poignée des gaz. Contrôler régulière-
ment le jeu de câble des gaz et le régler
comme suit si nécessaire.
N.B.
Il faut s’assurer que le régime de ralenti du
moteur est réglé correctement avant de
procéder au contrôle et au réglage du jeu
de câble des gaz.
1. Faire glisser le cache en caoutchoucvers l’arrière.
2. Desserrer le contre-écrou. 3. Pour augmenter le jeu de câble des
gaz, tourner l’écrou de réglage dans
le sens (a). Pour diminuer le jeu de
câble des gaz, tourner l’écrou de
réglage dans le sens (b).
1. Protecteur en caoutchouc
2. Contre-écrou
3. Écrou de réglage
4. Serrer le contre-écrou, puis faire glis-ser le cache en caoutchouc en place.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
37P-F8199-F1 13/4/10 07:32 Página 60

FAU21401

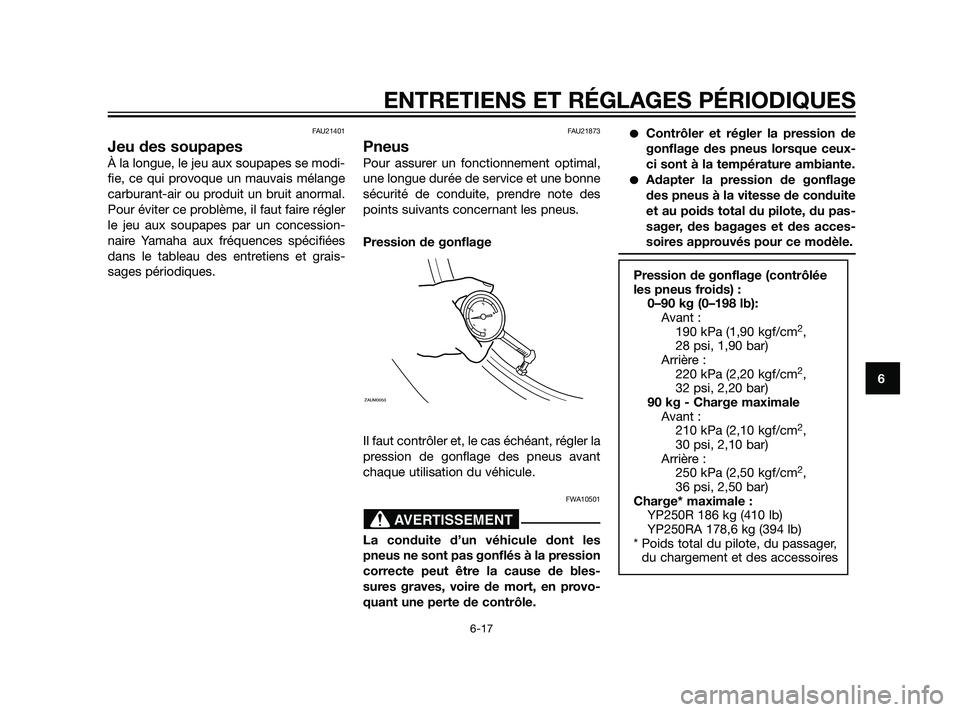

Jeu des soupapes
À la longue, le jeu aux soupapes se modi-
fie, ce qui provoque un mauvais mélange
carburant-air ou produit un bruit anormal.
Pour éviter ce problème, il faut faire régler
le jeu aux soupapes par un concession-
naire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU21873
Pneus
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de bles-
sures graves, voire de mort, en provo-
quant une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-
ci sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce modèle.
Pression de gonflage (contrôlée
les pneus froids) :
0–90 kg (0–198 lb):
Avant :
190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Arrière :
220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Charge maximale
Avant :
210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Arrière :
250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Charge* maximale :
YP250R 186 kg (410 lb)
YP250RA 178,6 kg (394 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
AVERTISSEMENT
ZAUM0053
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
37P-F8199-F1 19/2/10 05:18 Página 61

FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
1. Profondeur de sculpture de pneu
2. Flanc de pneu
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer
immédiatement le pneu par un conces-
sionnaire Yamaha.
N.B.
La limite de profondeur des sculptures
peut varier selon les législations natio-
nales. Il faut toujours se conformer à la
législation du pays dans lequel on utilise
le véhicule.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.
FWA10470
Faire remplacer par un conces-
sionnaire Yamaha tout pneu usé à
l’excès. La conduite avec des
pneus usés compromet la stabilité
du véhicule et est en outre illégale.
Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concession-
naire Yamaha, car celui-ci possède
AVERTISSEMENT
Pneu avant :
Taille :
120/70-15 M/C 56P(PIRELLI-
METZELER)-56S(MICHELIN)
Fabricant/modèle :
PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Pneu arrière :
Taille :
140/70-14 M/C 68P(PIRELLI-
METZELER)-68S(MICHELIN)
Fabricant/modèle :
PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREEProfondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
1
2
ZAUM0054
AVERTISSEMENT
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
37P-F8199-F1 19/2/10 05:18 Página 62

les connaissances et l’expérience
nécessaires à ces travaux.FAU21960

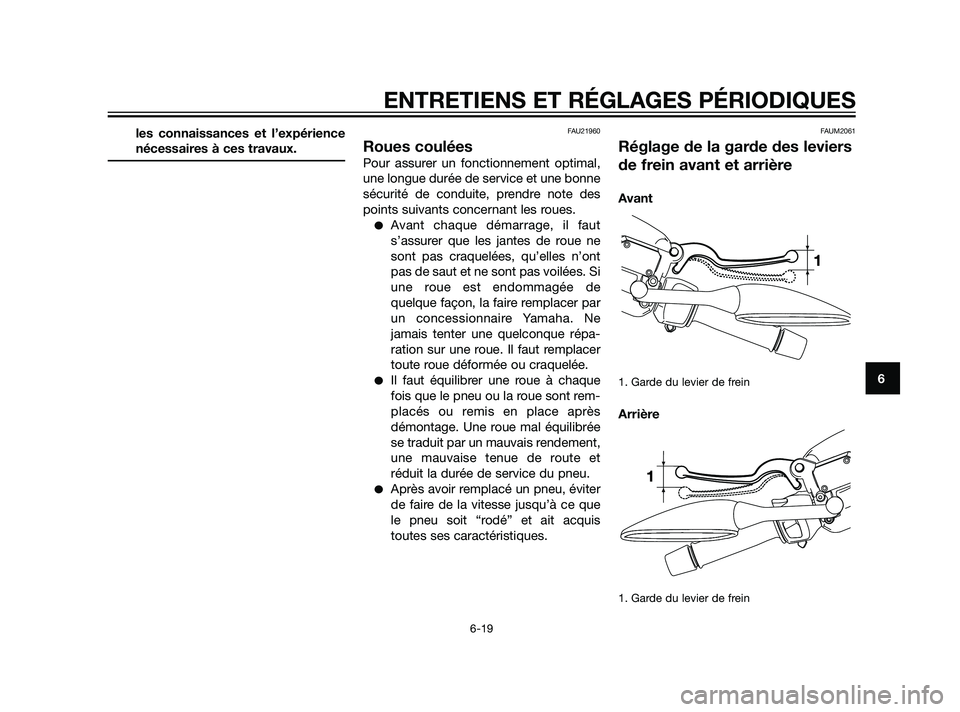

Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.
Avant chaque démarrage, il faut
s’assurer que les jantes de roue ne
sont pas craquelées, qu’elles n’ont
pas de saut et ne sont pas voilées. Si
une roue est endommagée de
quelque façon, la faire remplacer par
un concessionnaire Yamaha. Ne
jamais tenter une quelconque répa-
ration sur une roue. Il faut remplacer
toute roue déformée ou craquelée.
Il faut équilibrer une roue à chaque
fois que le pneu ou la roue sont rem-
placés ou remis en place après
démontage. Une roue mal équilibrée
se traduit par un mauvais rendement,
une mauvaise tenue de route et
réduit la durée de service du pneu.
Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que
le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.
FAUM2061
Réglage de la garde des leviers
de frein avant et arrière
Avant
1. Garde du levier de frein
Arrière
1. Garde du levier de frein
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
37P-F8199-F1 19/2/10 05:18 Página 63

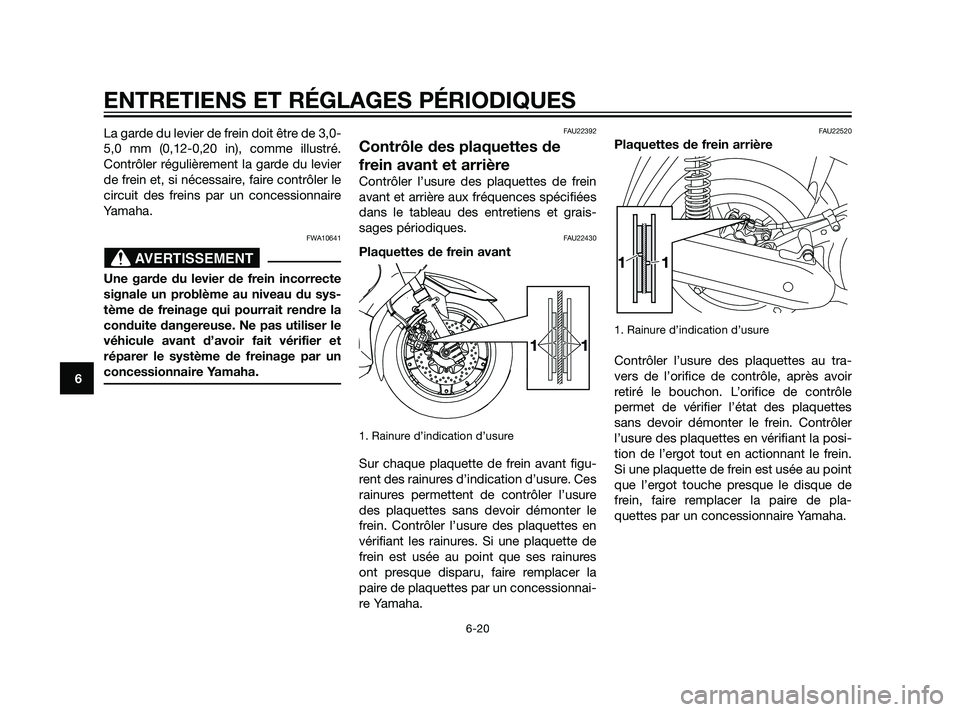

La garde du levier de frein doit être de 3,0-
5,0 mm (0,12-0,20 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, faire contrôler le
circuit des freins par un concessionnaire
Yamaha.
FWA10641
Une garde du levier de frein incorrecte
signale un problème au niveau du sys-
tème de freinage qui pourrait rendre la
conduite dangereuse. Ne pas utiliser le
véhicule avant d’avoir fait vérifier et
réparer le système de freinage par un
concessionnaire Yamaha.
FAU22392
Contrôle des plaquettes de
frein avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22430
Plaquettes de frein avant
1. Rainure d’indication d’usure
Sur chaque plaquette de frein avant figu-
rent des rainures d’indication d’usure. Ces
rainures permettent de contrôler l’usure
des plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures
ont presque disparu, faire remplacer la
paire de plaquettes par un concessionnai-
re Yamaha.
FAU22520
Plaquettes de frein arrière
1. Rainure d’indication d’usure
Contrôler l’usure des plaquettes au tra-
vers de l’orifice de contrôle, après avoir
retiré le bouchon. L’orifice de contrôle
permet de vérifier l’état des plaquettes
sans devoir démonter le frein. Contrôler
l’usure des plaquettes en vérifiant la posi-
tion de l’ergot tout en actionnant le frein.
Si une plaquette de frein est usée au point
que l’ergot touche presque le disque de
frein, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
AVERTISSEMENT
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
37P-F8199-F1 19/2/10 05:18 Página 64
