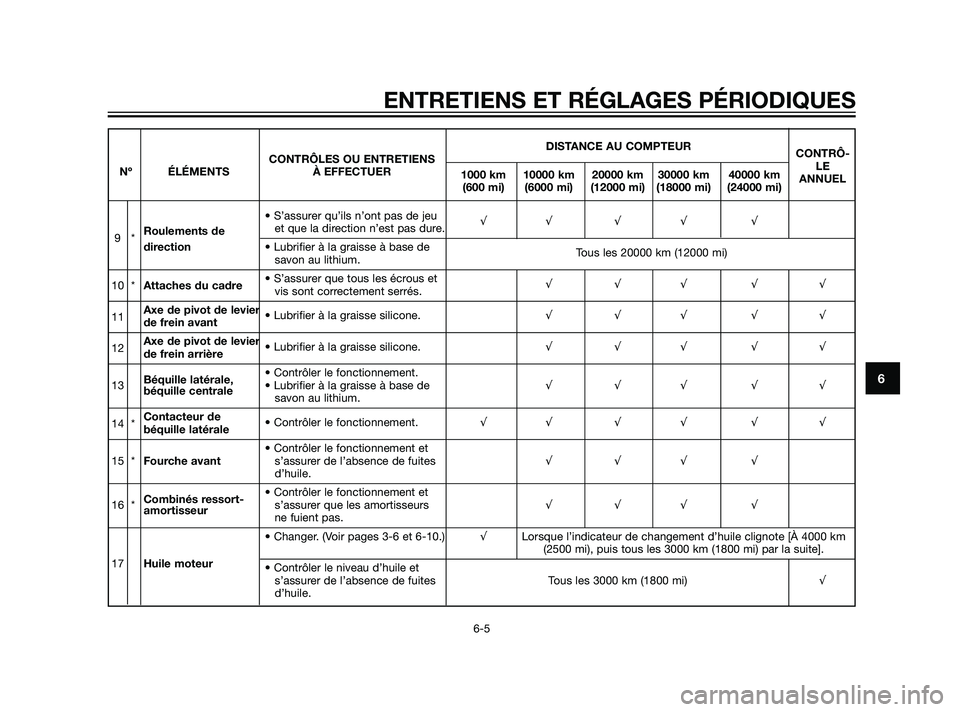

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
DISTANCE AU COMPTEUR
CONTRÔ-
CONTRÔLES OU ENTRETIENS
LE
Nº ÉLÉMENTS À EFFECTUER
1000 km 10000 km 20000 km 30000 km 40000 km
ANNUEL
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)
• S’assurer qu’ils n’ont pas de jeu
9*Roulements deet que la direction n’est pas dure.√√ √ √ √
direction• Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
10 *Attaches du cadre• S’assurer que tous les écrous et
vis sont correctement serrés.√√√ √√
11Axe de pivot de levier
de frein avant• Lubrifier à la graisse silicone.√√√ √√
12Axe de pivot de levier
de frein arrière• Lubrifier à la graisse silicone.√√√ √√
Béquille latérale, • Contrôler le fonctionnement.
13 • Lubrifier à la graisse à base de √√√ √√
béquille centrale
savon au lithium.
14 *Contacteur de
béquille latérale• Contrôler le fonctionnement.√√ √ √ √ √
• Contrôler le fonctionnement et
15 *Fourche avants’assurer de l’absence de fuites √√√ √
d’huile.
Combinés ressort-• Contrôler le fonctionnement et
16 * s’assurer que les amortisseurs √√√ √
amortisseur
ne fuient pas.
• Changer. (Voir pages 3-6 et 6-10.)√Lorsque l’indicateur de changement d’huile clignote [À 4000 km
(2500 mi), puis tous les 3000 km (1800 mi) par la suite].
17Huile moteur
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites Tous les 3000 km (1800 mi)√
d’huile.
37P-F8199-F1 19/2/10 05:18 Página 49

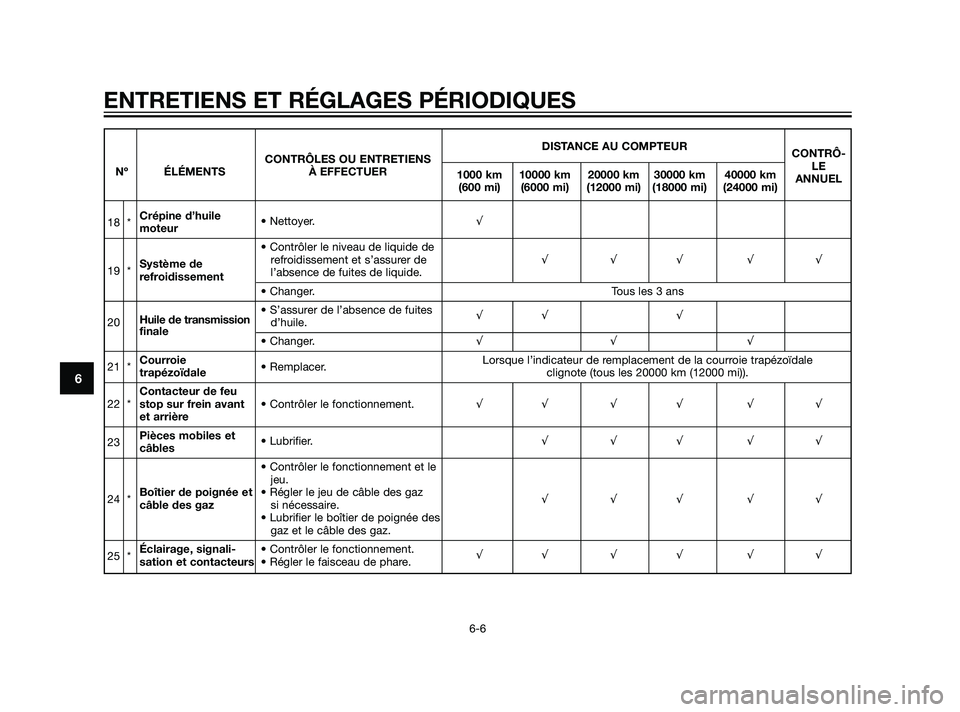

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
DISTANCE AU COMPTEUR
CONTRÔ-
CONTRÔLES OU ENTRETIENS
LE
Nº ÉLÉMENTS À EFFECTUER
1000 km 10000 km 20000 km 30000 km 40000 km
ANNUEL
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)
18 *Crépine d’huile
moteur• Nettoyer.√
• Contrôler le niveau de liquide de
19 *Système derefroidissement et s’assurer de √√√ √√
refroidissementl’absence de fuites de liquide.
• Changer. Tous les 3 ans
Huile de transmission• S’assurer de l’absence de fuites
20 d’huile.√√ √finale
• Changer.√√ √
21 *Courroie
• Remplacer.Lorsque l’indicateur de remplacement de la courroie trapézoïdale
trapézoïdaleclignote (tous les 20000 km (12000 mi)).
Contacteur de feu
22 *stop sur frein avant • Contrôler le fonctionnement.√√ √ √ √ √
et arrière
23Pièces mobiles et
câbles• Lubrifier.√√√ √√
• Contrôler le fonctionnement et le
jeu.
24 *Boîtier de poignée et• Régler le jeu de câble des gaz
√√√ √√
câble des gazsi nécessaire.
• Lubrifier le boîtier de poignée des
gaz et le câble des gaz.
25 *Éclairage, signali-• Contrôler le fonctionnement.
sation et contacteurs• Régler le faisceau de phare.√√ √ √ √ √
37P-F8199-F1 19/2/10 05:18 Página 50

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU38262
N.B.
Filtre à air du moteur et filtres à air du boîtier de la courroie trapézoïdale
• L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
• Il convient de remplacer l’élément du filtre à air du moteur et d’effectuer l’entretien des filtres à air du boîtier de la courroie
trapézoïdale plus fréquemment si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
Entretien des freins hydrauliques
• Toujours remplacer le liquide de frein après avoir démonté les maîtres-cylindres et les étriers. Contrôler régulièrement le
niveau du liquide de frein dans les réservoirs et, si nécessaire, faire l’appoint comme spécifié.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
37P-F8199-F1 19/2/10 05:18 Página 51

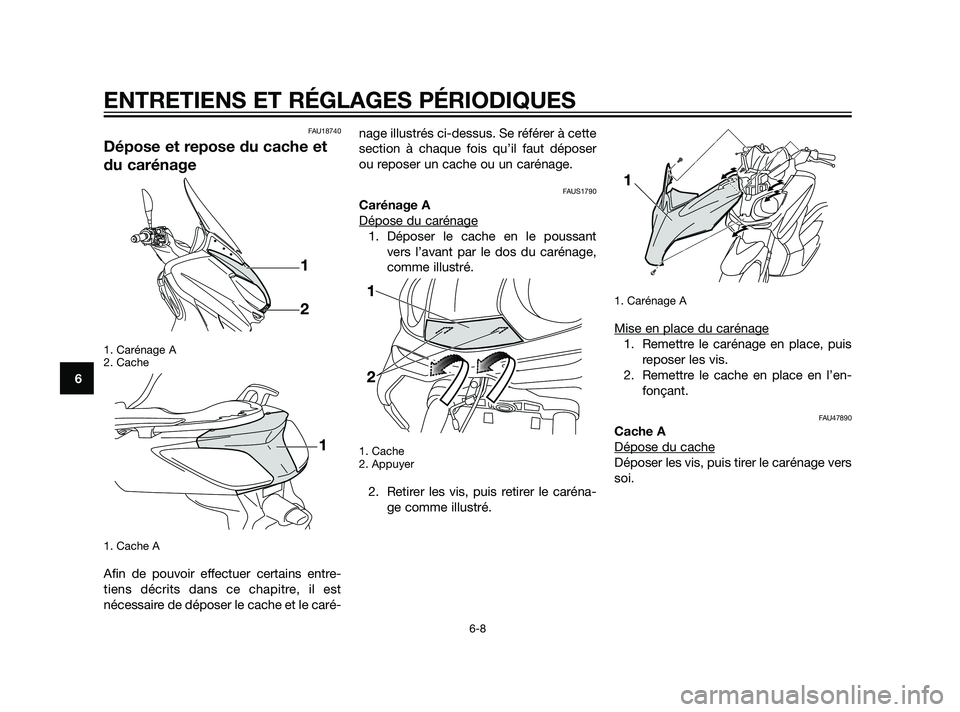

FAU18740
Dépose et repose du cache et
du carénage
1. Carénage A
2. Cache
1. Cache A
Afin de pouvoir effectuer certains entre-
tiens décrits dans ce chapitre, il est
nécessaire de déposer le cache et le caré-nage illustrés ci-dessus. Se référer à cette
section à chaque fois qu’il faut déposer
ou reposer un cache ou un carénage.
FAUS1790
Carénage A
Dépose du carénage
1. Déposer le cache en le poussant
vers l’avant par le dos du carénage,
comme illustré.
1. Cache
2. Appuyer
2. Retirer les vis, puis retirer le caréna-
ge comme illustré.
1. Carénage A
Mise en place du carénage
1. Remettre le carénage en place, puis
reposer les vis.
2. Remettre le cache en place en l’en-
fonçant.
FAU47890
Cache A
Dépose du cache
Déposer les vis, puis tirer le carénage vers
soi.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
37P-F8199-F1 19/2/10 05:18 Página 52

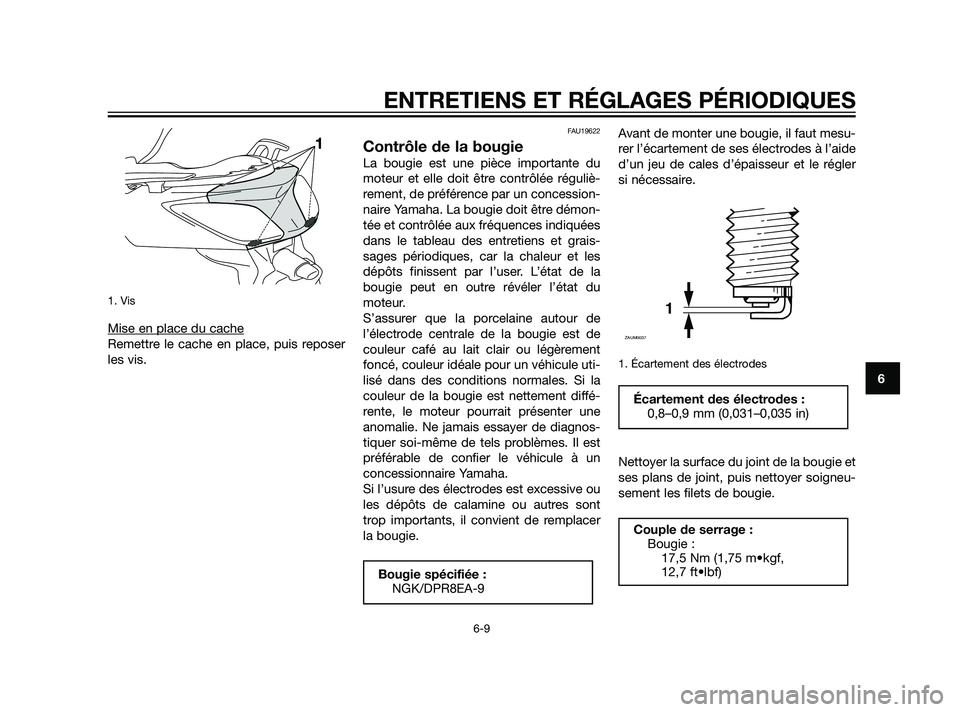

1. Vis
Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
FAU19622
Contrôle de la bougie
La bougie est une pièce importante du
moteur et elle doit être contrôlée réguliè-
rement, de préférence par un concession-
naire Yamaha. La bougie doit être démon-
tée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et grais-
sages périodiques, car la chaleur et les
dépôts finissent par l’user. L’état de la
bougie peut en outre révéler l’état du
moteur.
S’assurer que la porcelaine autour de
l’électrode centrale de la bougie est de
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule uti-
lisé dans des conditions normales. Si la
couleur de la bougie est nettement diffé-
rente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnos-
tiquer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un
concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont
trop importants, il convient de remplacer
la bougie.Avant de monter une bougie, il faut mesu-
rer l’écartement de ses électrodes à l’aide
d’un jeu de cales d’épaisseur et le régler
si nécessaire.
1. Écartement des électrodes
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneu-
sement les filets de bougie.
Couple de serrage :
Bougie :
17,5 Nm (1,75 m•kgf,
12,7 ft•lbf)
Écartement des électrodes :
0,8–0,9 mm (0,031–0,035 in)
1
ZAUM0037
Bougie spécifiée :
NGK/DPR8EA-9
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
37P-F8199-F1 19/2/10 05:18 Página 53

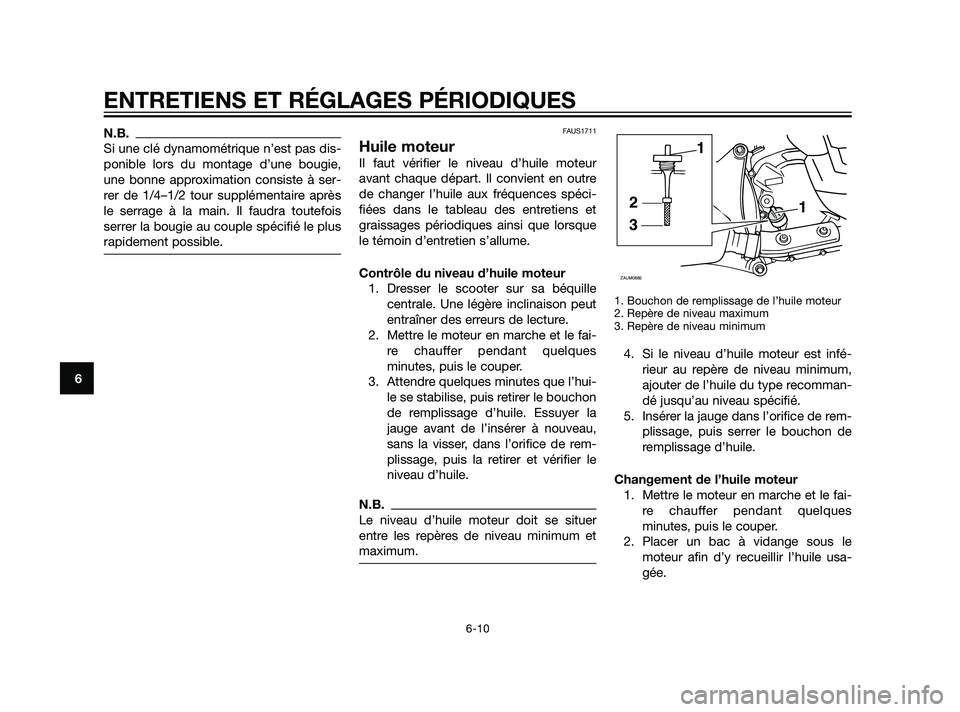

N.B.
Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie,
une bonne approximation consiste à ser-
rer de 1/4–1/2 tour supplémentaire après
le serrage à la main. Il faudra toutefois
serrer la bougie au couple spécifié le plus
rapidement possible.FAUS1711
Huile moteur
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient en outre
de changer l’huile aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques ainsi que lorsque
le témoin d’entretien s’allume.
Contrôle du niveau d’huile moteur
1. Dresser le scooter sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le fai-
re chauffer pendant quelques
minutes, puis le couper.
3. Attendre quelques minutes que l’hui-
le se stabilise, puis retirer le bouchon
de remplissage d’huile. Essuyer la
jauge avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage, puis la retirer et vérifier le
niveau d’huile.
N.B.
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum et
maximum.
1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Si le niveau d’huile moteur est infé-
rieur au repère de niveau minimum,
ajouter de l’huile du type recomman-
dé jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile moteur
1. Mettre le moteur en marche et le fai-
re chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile usa-
gée.
1
3
2
1
ZAUM0685
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
37P-F8199-F1 19/2/10 05:18 Página 54

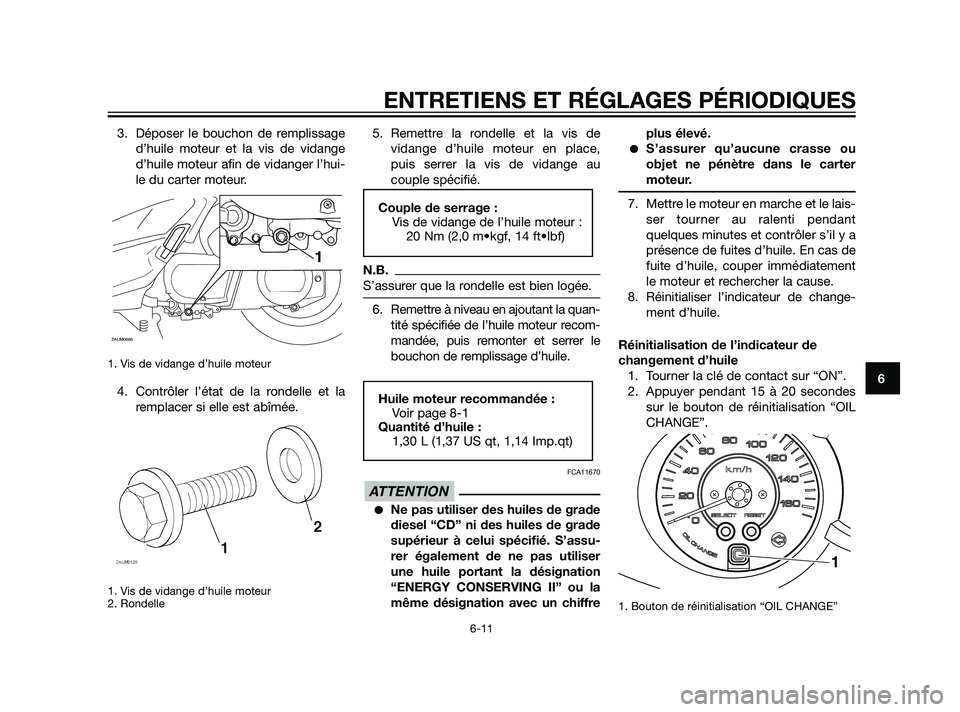

3. Déposer le bouchon de remplissage
d’huile moteur et la vis de vidange
d’huile moteur afin de vidanger l’hui-
le du carter moteur.
1. Vis de vidange d’huile moteur
4. Contrôler l’état de la rondelle et la
remplacer si elle est abîmée.
1. Vis de vidange d’huile moteur
2. Rondelle
5. Remettre la rondelle et la vis de
vidange d’huile moteur en place,
puis serrer la vis de vidange au
couple spécifié.
N.B.
S’assurer que la rondelle est bien logée.
6. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
FCA11670
Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade
supérieur à celui spécifié. S’assu-
rer également de ne pas utiliser
une huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffreplus élevé.
S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
moteur.
7. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement
le moteur et rechercher la cause.
8. Réinitialiser l’indicateur de change-
ment d’huile.
Réinitialisation de l’indicateur de
changement d’huile
1. Tourner la clé de contact sur “ON”.
2. Appuyer pendant 15 à 20 secondes
sur le bouton de réinitialisation “OIL
CHANGE”.
1. Bouton de réinitialisation “OIL CHANGE”
1
ATTENTION
Huile moteur recommandée :
Voir page 8-1
Quantité d’huile :
1,30 L (1,37 US qt, 1,14 Imp.qt)
Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2,0 m•kgf, 14 ft•lbf)
11
ZAUM0686
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
37P-F8199-F1 19/2/10 05:18 Página 55

1. Bouton de réinitialisation “OIL CHANGE”
3. Relâcher le bouton de réinitialisation
“OIL CHANGE” ; l’indicateur de
changement d’huile s’éteint.
N.B.
Si le changement d’huile moteur est effec-
tué avant que l’indicateur de changement
d’huile ne s’allume (c.-à-d. avant d’avoir
atteint l’échéance du changement d’huile
recommandée), ne pas oublier de réinitia-
liser l’indicateur afin qu’il signale correcte-
ment la prochaine échéance. Pour réinitia-
liser l’indicateur de changement d’huile
avant que l’échéance de changement
d’huile périodique ait été atteinte, suivre
les étapes citées ci-dessus. Noter que
l’indicateur doit s’afficher pendant 1.4
secondes une fois le bouton de réinitiali-
sation “OIL CHANGE” relâché. S’il nes’affiche pas, il faut recommencer le pro-
cédé.
FAU20065
Huile de transmission finale
Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du car-
ter de transmission finale. Si une fuite est
détectée, faire contrôler et réparer le
scooter par un concessionnaire Yamaha.
Il faut en outre changer l’huile de trans-
mission finale aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
1. Mettre le moteur en marche et ame-
ner l’huile de transmission finale à
température en conduisant le scoo-
ter pendant quelques minutes, puis
couper le moteur.
2. Dresser le scooter sur sa béquille
centrale.
3. Placer un bac à vidange sous le car-
ter de transmission finale afin d’y
recueillir l’huile usagée.
4. Déposer le bouchon de remplissage
de l’huile de transmission finale et
son joint torique du carter de trans-
mission finale.
5. Retirer la vis de vidange de l’huile de
transmission finale et son joint afin
de vidanger l’huile du carter de trans-
mission finale.
1
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
37P-F8199-F1 19/2/10 05:18 Página 56
