FAU43051

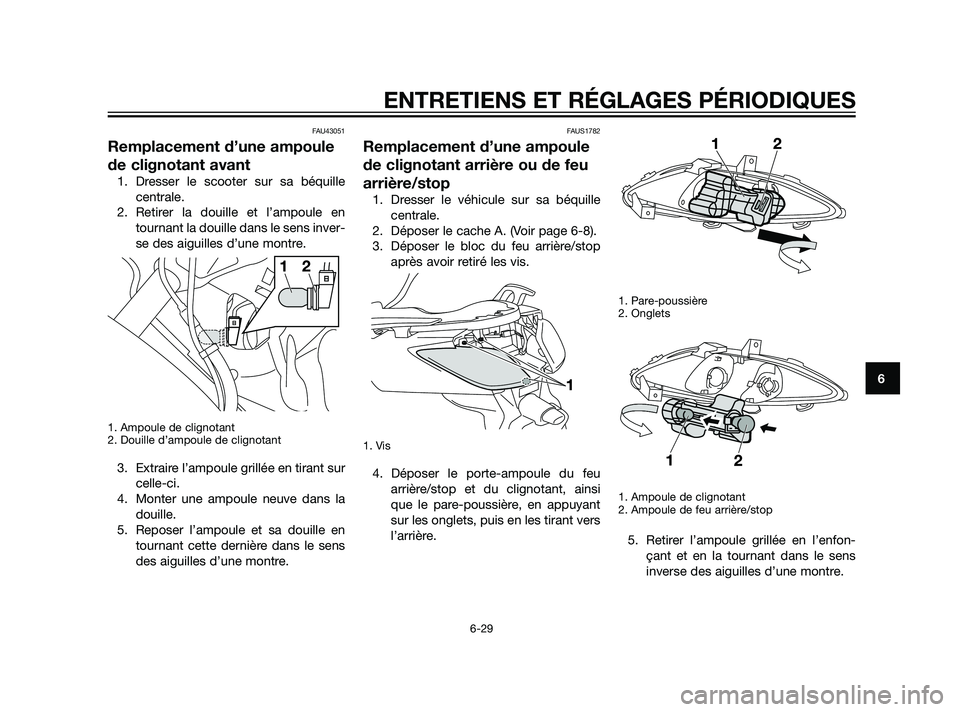

Remplacement d’une ampoule
de clignotant avant
1. Dresser le scooter sur sa béquille
centrale.
2. Retirer la douille et l’ampoule en
tournant la douille dans le sens inver-
se des aiguilles d’une montre.
1. Ampoule de clignotant
2. Douille d’ampoule de clignotant
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
FAUS1782
Remplacement d’une ampoule
de clignotant arrière ou de feu
arrière/stop
1. Dresser le véhicule sur sa béquille
centrale.
2. Déposer le cache A. (Voir page 6-8).
3. Déposer le bloc du feu arrière/stop
après avoir retiré les vis.
1. Vis
4. Déposer le porte-ampoule du feu
arrière/stop et du clignotant, ainsi
que le pare-poussière, en appuyant
sur les onglets, puis en les tirant vers
l’arrière.
1. Pare-poussière
2. Onglets
1. Ampoule de clignotant
2. Ampoule de feu arrière/stop
5. Retirer l’ampoule grillée en l’enfon-
çant et en la tournant dans le sens
inverse des aiguilles d’une montre.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
37P-F8199-F1 19/2/10 05:18 Página 73

6. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une
montre.
7. Reposer le porte-ampoule et le pare-
poussière en appuyant sur ceux-ci
pour les remettre en place.
N.B.
Bien veiller à remettre le porte-ampoule et
le pare-poussière correctement en place
afin d’éviter toute pénétration de poussiè-
re et d’eau.
8. Remettre les vis et le bloc du feu
arrière/stop en place.
9. Reposer le cache.
FAU47910
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation
1. Retirer la protection de l’ampoule
d’éclairage de la plaque d’immatricu-
lation en enlevant sa vis.
1. Vis
2. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
2. Extraire l’ampoule grillée en tirant
celle-ci hors de sa douille.
3. Monter une ampoule neuve dans la
douille.
4. Remettre la protection de l’ampoule
d’éclairage de la plaque d’immatricu-
lation en place et la fixer à l’aide de
sa vis.
FAU43233
Remplacement d’une ampoule
de veilleuse
Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Tirer sur la douille de l’ampoule de
veilleuse pour déposer la douille et
l’ampoule.
1. Douille d’ampoule de veilleuse
2. Extraire l’ampoule grillée en tirant sur
celle-ci.
3. Monter une ampoule neuve dans la
douille.
4. Reposer l’ampoule et sa douille en
appuyant sur cette dernière.


ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
37P-F8199-F1 19/2/10 05:18 Página 74

FAU25881
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimen-
tation, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces
pièces essentielles. Si une réparation
quelconque est requise, confier le scooter
à un concessionnaire Yamaha, car ses
techniciens qualifiés disposent des
connaissances, du savoir-faire et des
outils nécessaires à un entretien adéquat.
Pour tout remplacement, utiliser exclusi-
vement des pièces Yamaha d’origine. En
effet, les pièces d’autres marques peu-
vent sembler identiques, mais elles sont
souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur
utilisation pourrait entraîner des répara-
tions onéreuses.
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer
de l’absence de flammes nues ou
d’étincelles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou explo-
ser, et provoquer des blessures et des
dommages matériels graves.
AVERTISSEMENT
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
37P-F8199-F1 19/2/10 05:18 Página 75

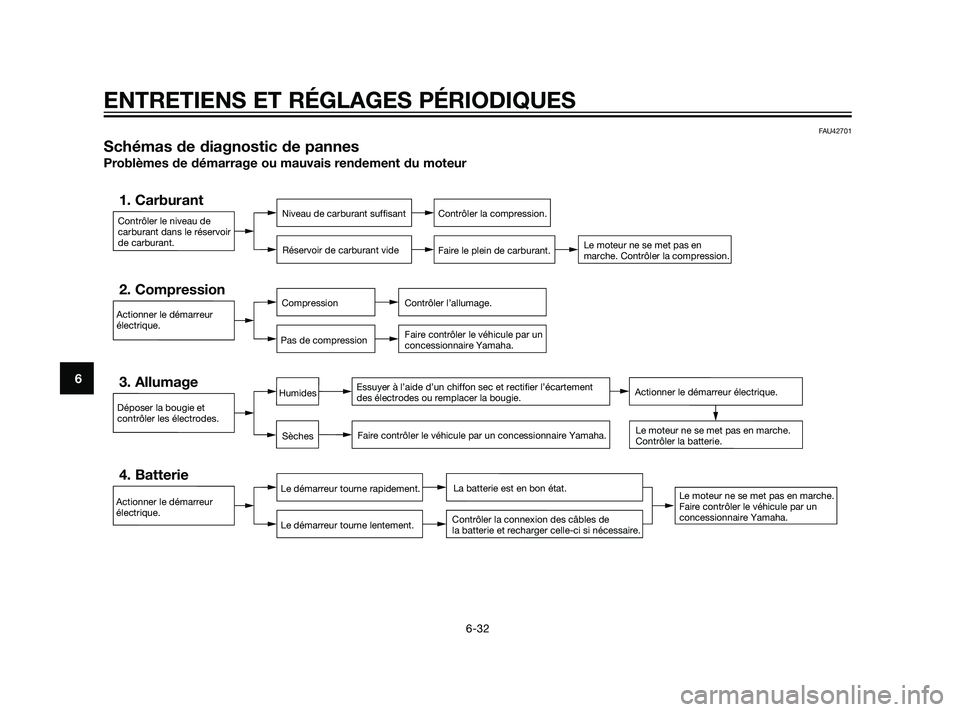

FAU42701
Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.
1. CarburantNiveau de carburant suffisant
Réservoir de carburant videContrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.
2. CompressionCompression
Pas de compressionContrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.
3. AllumageEssuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.
4. BatterieLe démarreur tourne rapidement.
Le démarreur tourne lentement.La batterie est en bon état.
Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
Sèches
HumidesActionner le démarreur électrique.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
6
37P-F8199-F1 19/2/10 05:18 Página 76

Surchauffe du moteurFWAT1040
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur
risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse
des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le siffle-
ment s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’en-
lever.
N.B.
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer
dès que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.
Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.
Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
AVERTISSEMENT
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
6
37P-F8199-F1 19/2/10 05:18 Página 77

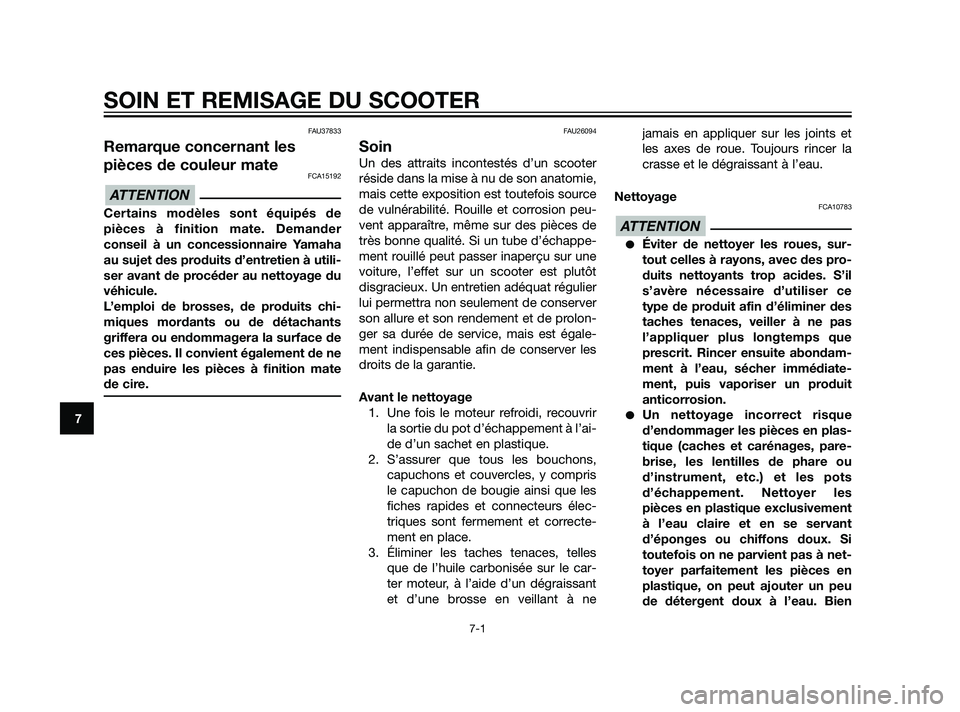

FAU37833
Remarque concernant les
pièces de couleur mate
FCA15192
Certains modèles sont équipés de
pièces à finition mate. Demander
conseil à un concessionnaire Yamaha
au sujet des produits d’entretien à utili-
ser avant de procéder au nettoyage du
véhicule.
L’emploi de brosses, de produits chi-
miques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate
de cire.
FAU26094
Soin
Un des attraits incontestés d’un scooter
réside dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt
disgracieux. Un entretien adéquat régulier
lui permettra non seulement de conserver
son allure et son rendement et de prolon-
ger sa durée de service, mais est égale-
ment indispensable afin de conserver les
droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir
la sortie du pot d’échappement à l’ai-
de d’un sachet en plastique.
2. S’assurer que tous les bouchons,
capuchons et couvercles, y compris
le capuchon de bougie ainsi que les
fiches rapides et connecteurs élec-
triques sont fermement et correcte-
ment en place.
3. Éliminer les taches tenaces, telles
que de l’huile carbonisée sur le car-
ter moteur, à l’aide d’un dégraissant
et d’une brosse en veillant à nejamais en appliquer sur les joints et
les axes de roue. Toujours rincer la
crasse et le dégraissant à l’eau.
Nettoyage
FCA10783
Éviter de nettoyer les roues, sur-
tout celles à rayons, avec des pro-
duits nettoyants trop acides. S’il
s’avère nécessaire d’utiliser ce
type de produit afin d’éliminer des
taches tenaces, veiller à ne pas
l’appliquer plus longtemps que
prescrit. Rincer ensuite abondam-
ment à l’eau, sécher immédiate-
ment, puis vaporiser un produit
anticorrosion.
Un nettoyage incorrect risque
d’endommager les pièces en plas-
tique (caches et carénages, pare-
brise, les lentilles de phare ou
d’instrument, etc.) et les pots
d’échappement. Nettoyer les
pièces en plastique exclusivement
à l’eau claire et en se servant
d’éponges ou chiffons doux. Si
toutefois on ne parvient pas à net-
toyer parfaitement les pièces en
plastique, on peut ajouter un peu
de détergent doux à l’eau. Bien
ATTENTION
ATTENTION
SOIN ET REMISAGE DU SCOOTER
7-1
7
37P-F8199-F1 19/2/10 05:18 Página 78

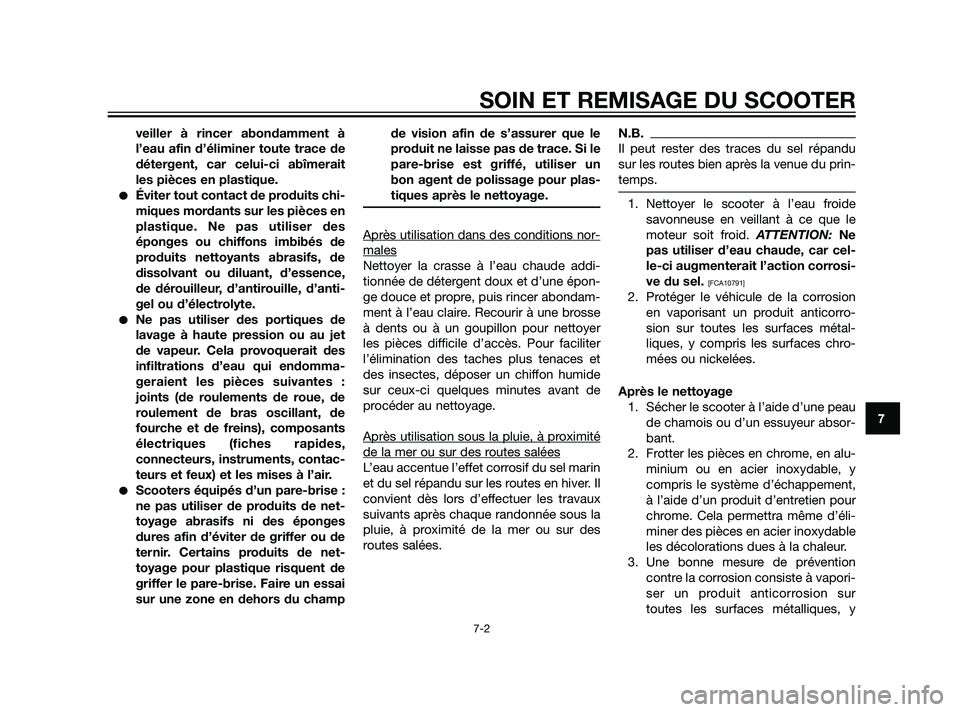

veiller à rincer abondamment à
l’eau afin d’éliminer toute trace de
détergent, car celui-ci abîmerait
les pièces en plastique.
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des
éponges ou chiffons imbibés de
produits nettoyants abrasifs, de
dissolvant ou diluant, d’essence,
de dérouilleur, d’antirouille, d’anti-
gel ou d’électrolyte.
Ne pas utiliser des portiques de
lavage à haute pression ou au jet
de vapeur. Cela provoquerait des
infiltrations d’eau qui endomma-
geraient les pièces suivantes :
joints (de roulements de roue, de
roulement de bras oscillant, de
fourche et de freins), composants
électriques (fiches rapides,
connecteurs, instruments, contac-
teurs et feux) et les mises à l’air.
Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges
dures afin d’éviter de griffer ou de
ternir. Certains produits de net-
toyage pour plastique risquent de
griffer le pare-brise. Faire un essai
sur une zone en dehors du champde vision afin de s’assurer que le
produit ne laisse pas de trace. Si le
pare-brise est griffé, utiliser un
bon agent de polissage pour plas-
tiques après le nettoyage.
Après utilisation dans des conditions nor-
males
Nettoyer la crasse à l’eau chaude addi-
tionnée de détergent doux et d’une épon-
ge douce et propre, puis rincer abondam-
ment à l’eau claire. Recourir à une brosse
à dents ou à un goupillon pour nettoyer
les pièces difficile d’accès. Pour faciliter
l’élimination des taches plus tenaces et
des insectes, déposer un chiffon humide
sur ceux-ci quelques minutes avant de
procéder au nettoyage.
Après utilisation sous la pluie, à pr
oximité
de la mer ou sur des routes salées
L’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.
N.B.
Il peut rester des traces du sel répandu
sur les routes bien après la venue du prin-
temps.
1. Nettoyer le scooter à l’eau froide
savonneuse en veillant à ce que le
moteur soit froid. ATTENTION: Ne
pas utiliser d’eau chaude, car cel-
le-ci augmenterait l’action corrosi-
ve du sel.
[FCA10791]
2. Protéger le véhicule de la corrosion
en vaporisant un produit anticorro-
sion sur toutes les surfaces métal-
liques, y compris les surfaces chro-
mées ou nickelées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y
compris le système d’échappement,
à l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
3. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur
toutes les surfaces métalliques, y
SOIN ET REMISAGE DU SCOOTER
7-2
7
37P-F8199-F1 19/2/10 05:18 Página 79

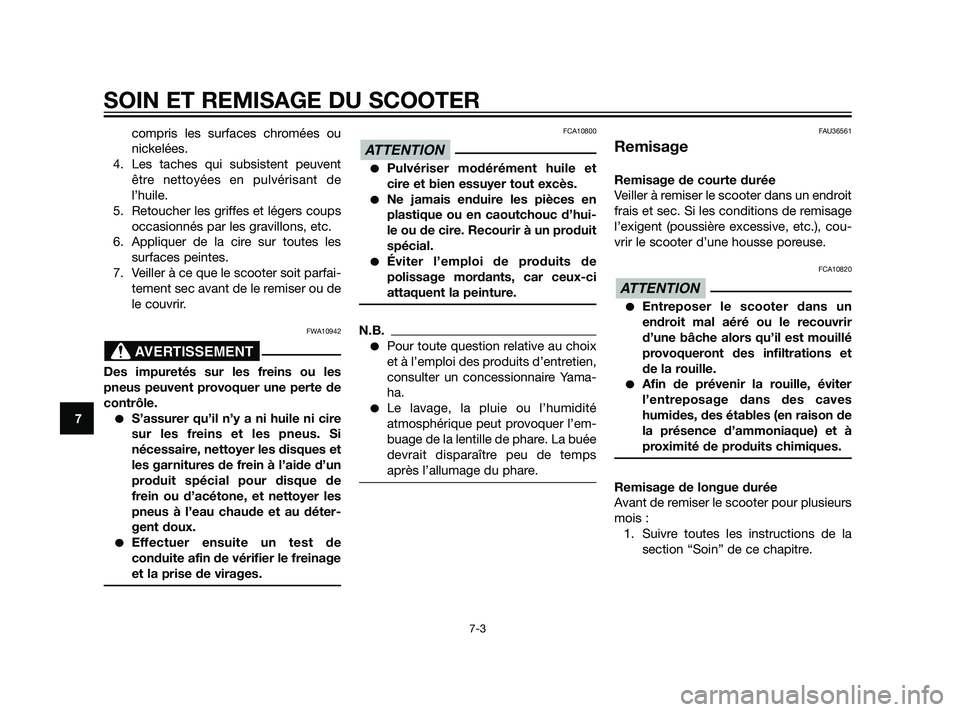

compris les surfaces chromées ou
nickelées.
4. Les taches qui subsistent peuvent
être nettoyées en pulvérisant de
l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les
surfaces peintes.
7. Veiller à ce que le scooter soit parfai-
tement sec avant de le remiser ou de
le couvrir.
FWA10942
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus. Si
nécessaire, nettoyer les disques et
les garnitures de frein à l’aide d’un
produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux.
Effectuer ensuite un test de
conduite afin de vérifier le freinage
et la prise de virages.
FCA10800
Pulvériser modérément huile et
cire et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’hui-
le ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de
polissage mordants, car ceux-ci
attaquent la peinture.
N.B.
Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire Yama-
ha.
Le lavage, la pluie ou l’humidité
atmosphérique peut provoquer l’em-
buage de la lentille de phare. La buée
devrait disparaître peu de temps
après l’allumage du phare.
FAU36561
Remisage
Remisage de courte durée
Veiller à remiser le scooter dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), cou-
vrir le scooter d’une housse poreuse.
FCA10820
Entreposer le scooter dans un
endroit mal aéré ou le recouvrir
d’une bâche alors qu’il est mouillé
provoqueront des infiltrations et
de la rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves
humides, des étables (en raison de
la présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
ATTENTION
ATTENTION
AVERTISSEMENT
SOIN ET REMISAGE DU SCOOTER
7-3
7
37P-F8199-F1 19/2/10 05:18 Página 80
