2011 YAMAHA XMAX 125 Notices Demploi (in French)

de la clé d’enregistrement de
codes.
Éloigner les clés d’autres immobi-
lisateurs antivols du contacteur à
clé, car celles-ci risquent de pro-
voquer des interférences.
FAU10472
Contacteur à clé/antivol
Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et per-
met de bloquer la direction. Ses diverses
positions sont décrites ci-après.
N.B.
Veiller à se servir d’une clé conventionnel-
le à anneau noir pour conduire le véhicu-
le. Afin de réduire au maximum le risque
de perte de la clé d’enregistrement de
codes (clé à anneau rouge), conserver
celle-ci dans un endroit sûr et ne l’utiliser
que pour l’enregistrement d’un nouveau
code.
FAU34121
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, lefeu arrière, l’éclairage de la plaque d’im-
matriculation et les veilleuses s’allument,
et le moteur peut être mis en marche. La
clé ne peut être retirée.
N.B.
Les phares s’allument automatiquement
dès la mise en marche du moteur et res-
tent allumés jusqu’à ce que la clé soit
tournée sur “OFF” ou que la béquille laté-
rale soit déployée.
FAU10661
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
FWA10061
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les cir-
cuits électriques seraient coupés et
cela pourrait entraîner la perte de
contrôle du véhicule et être la cause
d’un accident.
FAU10683
LOCK (antivol)
La direction est bloquée et tous les cir-
cuits électriques sont coupés. La clé peut
être retirée.
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-2
3
37P-F8199-F1 19/2/10 05:18 Página 17

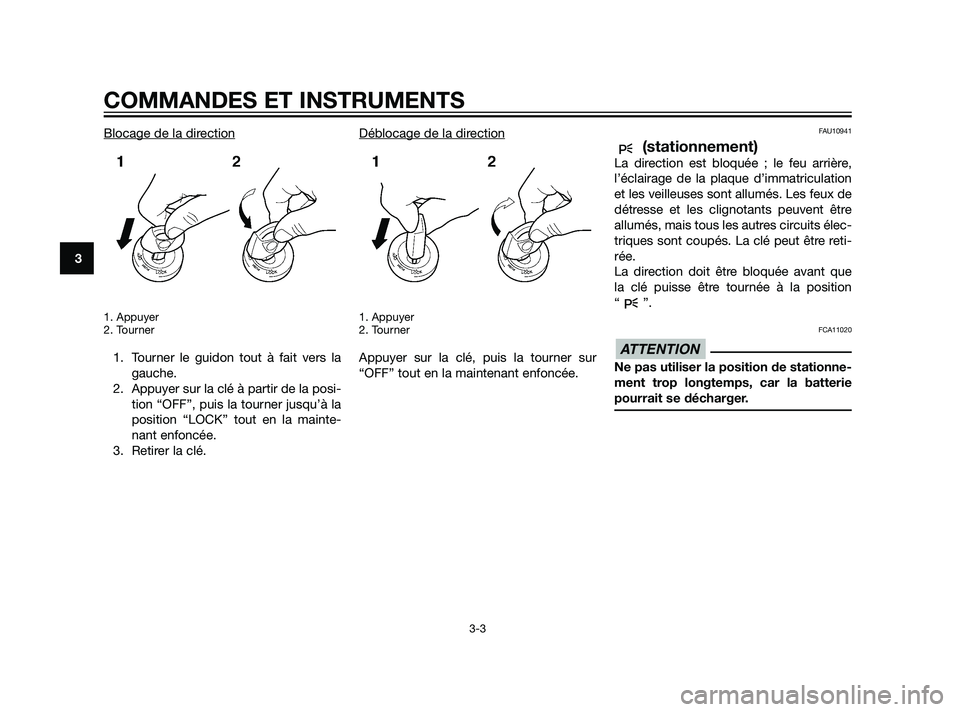

Blocage de la direction
1. Appuyer
2. Tourner
1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la mainte-
nant enfoncée.
3. Retirer la clé.Déblocage de la dir
ection
1. Appuyer
2. Tourner
Appuyer sur la clé, puis la tourner sur
“OFF” tout en la maintenant enfoncée.
FAU10941
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation
et les veilleuses sont allumés. Les feux de
détresse et les clignotants peuvent être
allumés, mais tous les autres circuits élec-
triques sont coupés. La clé peut être reti-
rée.
La direction doit être bloquée avant que
la clé puisse être tournée à la position
“”.
FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
ATTENTION
COMMANDES ET INSTRUMENTS
3-3
3
37P-F8199-F1 19/2/10 05:18 Página 18

FAU11004
Témoins et témoins d’alerte
1. Témoin des clignotants “ ” et “ ”
2. Témoin de feu de route “ ”
3. Témoin de l’immobilisateur antivol
4. Témoin d’alerte de panne moteur “ ”
5. Témoin du système antiblocage des freins
(ABS) “ ” (pour modèle à ABS)
FAU11030
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11080
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU43023
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du circuit
électrique contrôlant le moteur. Dans ce
cas, il convient de faire vérifier le système
embarqué de diagnostic de pannes par un
concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant
la clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
N.B.
Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”,
et lorsque le contacteur du démarreur est
actionné. Cela n’indique donc pas une
panne.
FAU43032
Témoin d’alerte du système
ABS “ ” (pour modèle à ABS)
FCA10831
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, il se peut qu’il y ait un problème au
niveau du système ABS. Dans ce cas, il
convient de faire vérifier le circuit élec-
trique par un concessionnaire Yamaha.
Les explications au sujet du système ABS
se trouvent à la page 3-13.
Le contrôle du circuit électrique du témoin
d’alerte s’effectue en tournant la clé sur
“ON”. Le témoin d’alerte devrait s’allumer
pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
ATTENTION
ABS
ABS
123
4
5
COMMANDES ET INSTRUMENTS
3-4
3
37P-F8199-F1 19/2/10 05:18 Página 19

FWA11350
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, le système ABS se désactive et le
freinage retourne au système conven-
tionnel. Veiller, par conséquent, à ne
pas bloquer la roue en cas de freinage
brusque.
N.B.
Le témoin d’alerte du système ABS pour-
rait s’allumer lorsque l’on donne des gaz
alors que le scooter est sur sa béquille
centrale. Il ne s’agit pas dans ce cas
d’une anomalie.
FAU38624
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pen-
dant quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de fai-
re contrôler le circuit électrique par un
concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que laclé de contact a été tournée sur “OFF”,
signalant ainsi l’armement de l’immobili-
sateur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-6.)
FAUS1860
Compteur de vitesse
1. Compteur de vitesse
R.-U. uniquement
1. Compteur de vitesse
Le compteur de vitesse affiche la vitesse
de conduite.
1
1
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-5
3
37P-F8199-F1 19/2/10 05:18 Página 20

Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse
balaie une fois le cadran, puis retourne à
zéro.FAU11872
Compte-tours
1. Compte-tours
2. Zone rouge du compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur
et de maintenir celle-ci dans la plage de
puissance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie
une fois le cadran, puis retourne à zéro.
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8250 tr/mn et au-delà
FAUS1642
Écran multifonctionFWA12312
Veiller à effectuer tout réglage de
l’écran multifonction alors que le véhi-
cule est à l’arrêt. Un réglage effectué
pendant la conduite risque de distraire
et augmente ainsi les risques d’acci-
dents.
1. Montre/afficheur de la température atmo-
sphérique
2. Afficheur de la température du liquide de
refroidissement
3. Afficheur du niveau de carburant
4. Compteur kilométrique/totalisateur de la
réserve
5. Bouton “SELECT”
6. Bouton “RESET”
1
2
3
4
5
6
AVERTISSEMENT
ATTENTION
1
2
COMMANDES ET INSTRUMENTS
3-6
3
37P-F8199-F1 19/2/10 05:18 Página 21

1. Indicateur de remplacement de la courroietrapézoïdale “V-BELT”
2. Indicateur d’alerte du niveau de carburant “ ”
3. Indicateur d’alerte de température du liqui- de de refroidissement “ ”
4. Indicateur de change- ment d’huile “OIL”
L’écran multifonction affiche les éléments
suivants :
un afficheur du niveau de carburant
un afficheur de la température du
liquide de refroidissement
un compteur kilométrique
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
un totalisateur de la réserve (affi-
chant la distance parcourue depuis
que le segment inférieur de l’affi-
cheur et l’indicateur d’alerte du
niveau de carburant se sont mis à cli- gnoter)
un système embarqué de diagnostic
de pannes
une montre
un afficheur de la température atmo-
sphérique
un indicateur de changement d’huile
un indicateur de remplacement de la
courroie trapézoïdale
N.B.
Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de
sélection “SELECT” et de remise à
zéro “RESET”.
Lorsque la clé est tournée à la posi-
tion “ON”, tous les segments de
l’écran multifonction s’affichent, puis
s’éteignent, en guise de test du cir-
cuit électrique.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection
“SELECT” pour modifier l’affichage des
compteurs (compteur kilométrique “Odo”
et totalisateurs “Trip”) dans l’ordre suivant :
Odo/Trip (haut)
Trip (bas)/Trip (haut)
Odo/Trip (haut) Lorsqu’il reste environ 2,0 L (0,53 US gal,
0,44 Imp.gal) de carburant dans le réser-
voir, le segment inférieur de l’afficheur du
niveau de carburant et l’indicateur d’aler-
te du niveau de carburant se mettent à cli-
gnoter, et l’écran passe automatiquement
en mode d’affichage de la réserve “Trip F”
et affiche la distance parcourue à partir de
cet instant. Dans ce cas, l’affichage des
compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection
“SELECT” :
Trip F/Trip (haut)
Trip (bas)/Trip (haut)
Odo/Trip (haut) Trip F/Trip (haut)
12 3
4
COMMANDES ET INSTRUMENTS
3-7
3
37P-F8199-F1 13/4/10 07:30 Página 22

1. Totalisateur de la réserve
Pour remettre un totalisateur à zéro, le
sélectionner en appuyant sur le bouton de
sélection “SELECT” jusqu’à ce que “Trip”
ou “Trip F” se mette à clignoter (“Trip” ou
“Trip F” ne clignote que cinq secondes).
Alors que “Trip” ou “Trip F” clignote,
appuyer pendant au moins une seconde
sur le bouton de remise à zéro “RESET”.
Si, une fois le plein de carburant effectué,
la remise à zéro du totalisateur de la réser-ve n’est pas effectuée manuellement, elle
s’effectue automatiquement, et l’affichage
retourne au mode affiché précédemment
après que le véhicule a parcouru une dis-
tance d’environ 5 km (3 mi).
N.B.
Une fois que l’on a appuyé sur le bouton
“RESET”, l’affichage ne peut plus retour-
ner en mode de la réserve “Trip F”.
Afficheur du niveau de carburant
Lorsque la clé de contact est à la position
“ON”, l’afficheur du niveau de carburant
indique la quantité de carburant qui se
trouve dans le réservoir. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue.
Lorsque le niveau de carburant est bas et
que seul le segment à proximité du “E”
reste affiché, l’indicateur d’alerte du
niveau de carburant et ce segment se
mettent à clignoter. Refaire le plein dès
que possible.
Afficheur de la température du liquide
de refroidissement
Quand la clé de contact est sur “ON”, l’af-
ficheur de la température du liquide de
refroidissement indique la température duliquide de refroidissement. La températu-
re du liquide de refroidissement varie en
fonction des températures atmosphé-
riques et de la charge du moteur. Si le
segment supérieur et l’indicateur d’alerte
de la température du liquide de refroidis-
sement clignotent, arrêter le véhicule et
laisser refroidir le moteur. (Voir page 6-32).
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
Indicateur de changement d’huile
“OIL”
Cet indicateur se met à clignoter après
1000 km (600 mi) d’utilisation, puis à 4000
km (2500 mi), puis tous les 3000 km (1800
ATTENTION
1
COMMANDES ET INSTRUMENTS
3-8
3
37P-F8199-F1 19/2/10 05:18 Página 23

mi) par la suite, afin de signaler que l’hui-
le moteur doit être remplacée.
Après avoir changé l’huile moteur, réinitia-
liser l’indicateur de changement d’huile.
(Voir page 6-10).
Si le changement d’huile moteur est effectué
avant que l’indicateur de changement d’hui-
le ne s’allume (c.-à-d. avant d’avoir atteint
l’échéance du changement d’huile recom-
mandée), ne pas oublier de réinitialiser l’indi-
cateur afin qu’il signale correctement la pro-
chaine échéance. (Voir page 6-10).
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la
méthode ci-après.
1. Tourner la clé de contact sur “ON”.
2. L’indicateur doit s’allumer pendant
quelques secondes, puis s’éteindre.
3. Si l’indicateur ne s’allume pas, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Indicateur de remplacement de la
courroie trapézoïdale “V-BELT”
Cet indicateur clignote tous les 20000 km
(12500 mi) afin de signaler la nécessité du
remplacement de la courroie trapézoïdale.
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la
méthode ci-après.
1. Tourner la clé de contact sur “ON”.2. L’indicateur doit s’allumer pendant
quelques secondes, puis s’éteindre.
3. Si l’indicateur ne s’allume pas, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système
embarqué de diagnostic de pannes sur-
veillant divers circuits électriques.
Si un problème est détecté dans l’un de
ces circuits, l’écran multifonction affiche
un code d’erreur.
Quand l’écran multifonction affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
FCA11790
Quand l’écran multifonction affiche un
code d’erreur, il convient de faire
contrôler le véhicule le plus rapidement
possible afin d’éviter tout endommage-
ment du moteur.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est décelé au niveau
d’un circuit de l’immobilisateur, le témoin
de l’immobilisateur antivol se met à cli-gnoter et l’écran multifonction affiche un
code d’erreur après que la clé de contact
a été tournée sur “ON”.
N.B.
Le code d’erreur 52 pourrait signaler des
interférences dans la transmission des
signaux. Lorsque ce code d’erreur s’af-
fiche, procéder comme suit :
1. Affichage du code d’erreur
1. Mettre le moteur en marche à l’aide
de la clé d’enregistrement de codes.
N.B.
S’assurer qu’aucune autre clé d’un systè-
me d’immobilisateur antivol n’est à proxi-
mité du contacteur à clé. Cela signifie
entre autres qu’il convient de ne pas atta-
cher plus d’une clé de véhicule protégé
1ATTENTION
COMMANDES ET INSTRUMENTS
3-9
3
37P-F8199-F1 19/2/10 05:18 Página 24
