2011 YAMAHA TMAX Instructieboekje (in Dutch)

1-2
1
VEILIGHEIDSINFORMATIE
passagier is belangrijk voor een goede
besturing.
• De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
• De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is
om beide voeten stevig op de pas-
sagiersvoetsteunen te zetten.

Rijd nooit onder invloed van alcohol of
andere drugs.

Deze scooter is uitsluitend ontworpen
voor gebruik op verharde wegen. De
machine is niet bedoeld voor off-road-
gebruik.
Beschermende uitrusting
Scooterongelukken met dodelijke afloop
betreffen meestal hoofdletsel. Het dragen
van een helm is de belangrijkste factor bij
het voorkomen of reduceren van hoofdlet-
sel.

Draag altijd een goedgekeurde helm.

Draag ook een vizier of een veilig-heidsbril. Zonder oogbescherming kan
uw zicht door de rijwind verslechteren,
waardoor u gevaren mogelijk te laat
opmerkt.

Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.

Draag nooit loszittende kleding, deze
kan blijven haken aan schakelhand-
grepen of door de wielen worden ge-
grepen en zo een ongeval of letsel
veroorzaken.

Draag altijd beschermende kleding die
uw benen, enkels en voeten bedekt.
De motor en het uitlaatsysteem kun-
nen tijdens en na het rijden zeer heet
zijn en brandwonden veroorzaken.

De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandingsmotoren
bevatten koolmonoxide, een dodelijk gas.
Inademing van koolmonoxide kan hoofd-
pijn, duizeligheid, sufheid, misselijkheid,
verwarring en uiteindelijk de dood veroorza-
ken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijnals u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel op-
lopen, waardoor u het bewustzijn kunt ver-
liezen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
ga naar de open lucht en ROEP MEDI-
SCHE HULP IN.

Laat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.

Laat de motor niet draaien in slecht ge-
ventileerde of deels afgesloten ruimtes
zoals schuren of garages.

Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het weggedrag
als hierdoor de gewichtsverdeling van de
scooter verandert. Wees uiterst voorzichtig
bij het monteren van accessoires of het be-

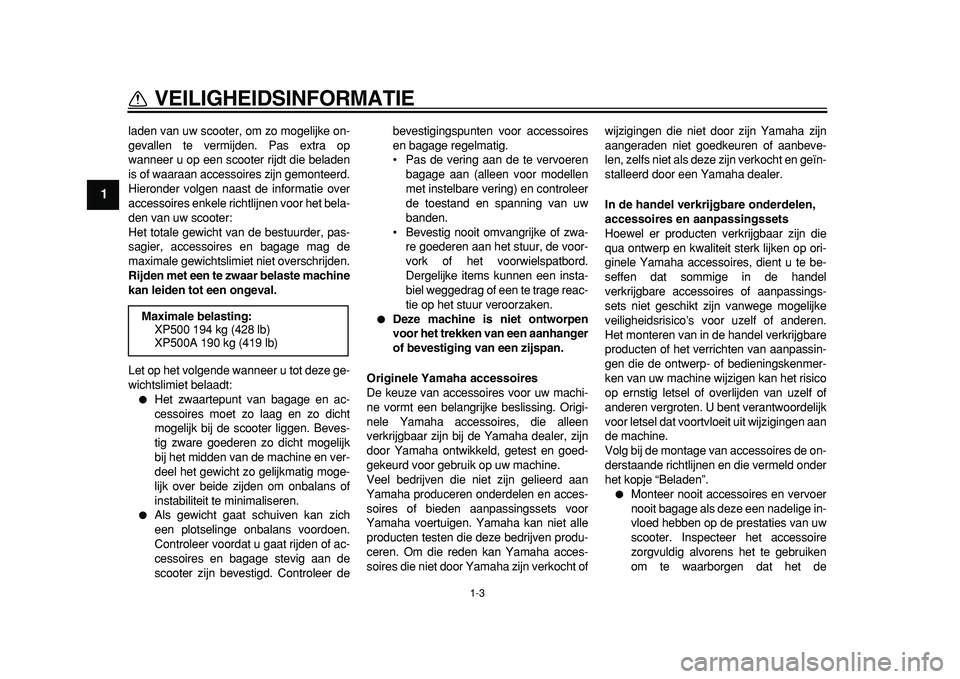

1-3
1
VEILIGHEIDSINFORMATIE
laden van uw scooter, om zo mogelijke on-
gevallen te vermijden. Pas extra op
wanneer u op een scooter rijdt die beladen
is of waaraan accessoires zijn gemonteerd.
Hieronder volgen naast de informatie over
accessoires enkele richtlijnen voor het bela-
den van uw scooter:
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrijden.
Rijden met een te zwaar belaste machine
kan leiden tot een ongeval.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:

Het zwaartepunt van bagage en ac-
cessoires moet zo laag en zo dicht
mogelijk bij de scooter liggen. Beves-
tig zware goederen zo dicht mogelijk
bij het midden van de machine en ver-
deel het gewicht zo gelijkmatig moge-
lijk over beide zijden om onbalans of
instabiliteit te minimaliseren.

Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
scooter zijn bevestigd. Controleer debevestigingspunten voor accessoires
en bagage regelmatig.
• Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.
• Bevestig nooit omvangrijke of zwa-
re goederen aan het stuur, de voor-
vork of het voorwielspatbord.
Dergelijke items kunnen een insta-
biel weggedrag of een te trage reac-
tie op het stuur veroorzaken.

Deze machine is niet ontworpen
voor het trekken van een aanhanger
of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen
verkrijgbaar zijn bij de Yamaha dealer, zijn
door Yamaha ontwikkeld, getest en goed-
gekeurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces-
soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle
producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha acces-
soires die niet door Yamaha zijn verkocht ofwijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en geïn-
stalleerd door een Yamaha dealer.
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen aan
de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.

Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
scooter. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de
Maximale belasting:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)

1-4
1
VEILIGHEIDSINFORMATIE
grondspeling of de hellinghoek op
geen enkele manier vermindert, de
veerweg, de stuuruitslag of de bedie-
ning niet beperkt en geen lampen of
reflectors afdekt.
• Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
scooter. De scooter kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
• Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.

Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de scooter
te boven gaan, kan zich een gevaarlij-
ke elektrische storing voordoen waar-
door de verlichting of de motor uitvalt.
In de handel verkrijgbare banden en
velgen
De banden en velgen die bij uw scooter
werden geleverd zijn ontworpen om de mo-
gelijkheden van de machine te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-20
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
De scooter vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt vervoe-
ren.


Verwijder alle loszittende voorwerpen
van de motorfiets.

Zorg dat het voorwiel recht naar voren
wijst op de aanhanger of de laadvloer
en zet het wiel vast in een goot om be-
weging te voorkomen.

Zet de motorfiets vast met spanban-den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak ver-
oorzaken.

Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.

1-5
1
VEILIGHEIDSINFORMATIE
DAU10372
Andere aandachtspunten voor
veilig rijden

Geef duidelijk richting aan wanneer u
een bocht neemt.

Op een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, de scooter zou kunnen slippen.
Bedien de remmen rustig wanneer u
op een nat wegdek wilt stoppen.

Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.

Wees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.

Spoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de scoo-
ter recht, anders kan hij gaan schui-
ven.

De remvoeringen kunnen nat worden
bij het wassen van de scooter. Contro-
leer de remmen na het wassen van de
scooter, voordat u gaat rijden.

Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopendbij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.

Vervoer op uw scooter niet te veel ba-
gage. Een overbeladen scooter is on-
stabiel. Gebruik degelijke snelbinders
om bagage aan de bagagedrager vast
te binden (indien het voertuig is voor-
zien van een bagagedrager). Losse
bagage beïnvloedt de stabiliteit van de
scooter en kan uw aandacht afleiden
van het verkeer. (Zie pagina 1-1.)

2-1
1
2

BESCHRIJVING
DAU10410
Aanzicht linkerzijde
3
5
109
8
76
11
1
4
2

1. Tankdop (pagina 3-14)
2. Luchtfilterelement in V-snaarbehuizing (links)
3. Helmbevestiging (pagina 3-18)
4. Achterste opbergcompartiment (pagina 3-19)
5. Handgreep (pagina 5-2)
6. Olievuldop kettingkast (pagina 6-15)
7. Olievuldop (pagina 6-12)8. Zijstandaard (pagina 3-21)
9. Olieaftapplug (pagina 6-12)
10.Kijkglas olieniveau (pagina 6-12)
11.Oliefilterpatroon (pagina 6-12)

BESCHRIJVING
2-2
1
2
3
4
5
6
7
8
9

DAU10420
Aanzicht rechterzijde
2
6
5
7
1
34

1. Boordgereedschapsset (pagina 6-2)
2. Luchtfilterelement (pagina 6-18)
3. Accu (pagina 6-28)
4. Zekeringen (pagina 6-30)
5. Kijkglas koelvloeistofniveau (pagina 6-16)
6. Luchtfilterelement in V-snaarbehuizing (rechts)
7. Middenbok (pagina 6-26)

BESCHRIJVING
2-3
2
3
4
5
6
7
8
9

DAU10430
Bedieningen en instrumenten
5
4
2
3
7
8
9
1
12
10
6
11
13

1. Achterremhendel (pagina 3-12)
2. Schakelaargroep linkerstuurzijde (pagina 3-11)
3. Achterremblokkeerhendel (pagina 3-13)
4. Temperatuurmeter koelvloeistof (pagina 3-5)
5. Snelheidsmeter (pagina 3-4)
6. Multifunctioneel display (pagina 3-6)
7. Brandstofniveaumeter (pagina 3-5)8. Schakelaargroep rechterstuurzijde (pagina 3-11)
9. Voorremhendel (pagina 3-12)
10.Gasgreep (pagina 6-19)
11.Voorste opbergcompartiment B (pagina 3-19)
12.Contactslot/stuurslot (pagina 3-2)
13.Voorste opbergcompartiment A (pagina 3-19)

3-1
1
2
3
4
5
6
7
8
9

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU10977
Startblokkeersysteem
Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)

twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd

een transponder (die is geïntegreerd
in de codeersleutel)

een startblokkeereenheid

een ECU

een controlelampje van de startblok-
kering (Zie pagina 3-4.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP

DCA11821

ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.

Dompel de sleutels nooit in water.

Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.

Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).

Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.

Plaats nooit zware voorwerpen op
de sleutels.

U mag de sleutels nooit slijpen of
de vorm ervan wijzigen.

U mag het plastic gedeelte van de
sleutels nooit demonteren.

Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.

Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.

Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-
nen ze signaalstoring veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
