2011 YAMAHA TMAX Instructieboekje (in Dutch)

HANDLEIDING
4B5-F8199-D4
XP500A
XP500
Lees deze handleiding aandachtig door voordat u deze
machine gaat gebruiken.

DAU26945
Lees deze handleiding aandachtig door voordat u deze machine gaat gebruiken. Deze handleiding dient bij de
machine te blijven als deze wordt verkocht.
DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
CONFORMITEITSVERKLARING
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Algemeen directeur afdeling kwaliteitsbeheer
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Overgang van norm EN60950 naar EN60950-1
Om bedrijfsnaam te wijzigen
27 februari 20061 maart 2007 2
3 Overzicht van wijzigingen
Nr. Inhoud Datum
Om contactpersoon te wijzigen en typeaanduiding te integreren.
9 juni 2005
Date of issue: 1 Aug. 2002
Datum van afgifte: 1 augustus 2002
Place of issue: Shizuoka, Japan
Plaats van afgifte: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
R&TTE richtlijn(1999/5/EG)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)Richtlijn betreffende motorvoertuigen op twee of drie wielen(97/24/EG: Hoofdstuk 8, EMC)in overeenstemming is met de volgende norm(en) of documenten:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Type apparaat: STARTBLOKKERING
Typeaanduiding: 5SL-00 Verklaren hierbij dat het product:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Bedrijf: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adres: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan Wij,
✱❑❏❄❉❄❆❍✥✤ ✤


INLEIDING
DAU10113
Welkom in de wereld van Yamaha!
Als eigenaar van de XP500/XP500A profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het ontwer-
pen en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw XP500/XP500A.
De Gebruikershandleiding geeft instructies voor de bediening, inspectie en het onderhoud van de scooter, en beschrijft hoe u uzelf en
anderen kunt beschermen tegen persoonlijk letsel of schade.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te houden. Als er ten slotte toch nog vragen zijn,
aarzel dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan er soms sprake zijn van
kleine verschillen tussen uw scooter en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente product-
informatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
WAARSCHUWING

DWA12411
Lees deze handleiding aandachtig helemaal door voordat u deze scooter gaat gebruiken.

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU10132
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
Dit is het Safety Alert-symbool. Het wordt gebruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Volg alle veiligheidsaanwijzingen bij dit symbool op om mogelijk letsel of
overlijden te voorkomen.
Een WAARSCHUWING duidt een gevaarlijke situatie aan die, indien niet vermeden, kan
resulteren in ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzorgen die moeten worden genomen om
schade aan de machine of andere eigendommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken of
verhelderen.
WAARSCHUWING
LET OPOPMERKING

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU36390
XP500/XP500A
HANDLEIDING
©2010 door Yamaha Motor Co., Ltd.
1e uitgave, Juli 2010
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd
gebruik
zonder schriftelijke toestemming van
Yamaha Motor Co., Ltd.
is uitdrukkelijk verboden.
Gedrukt in Nederland.

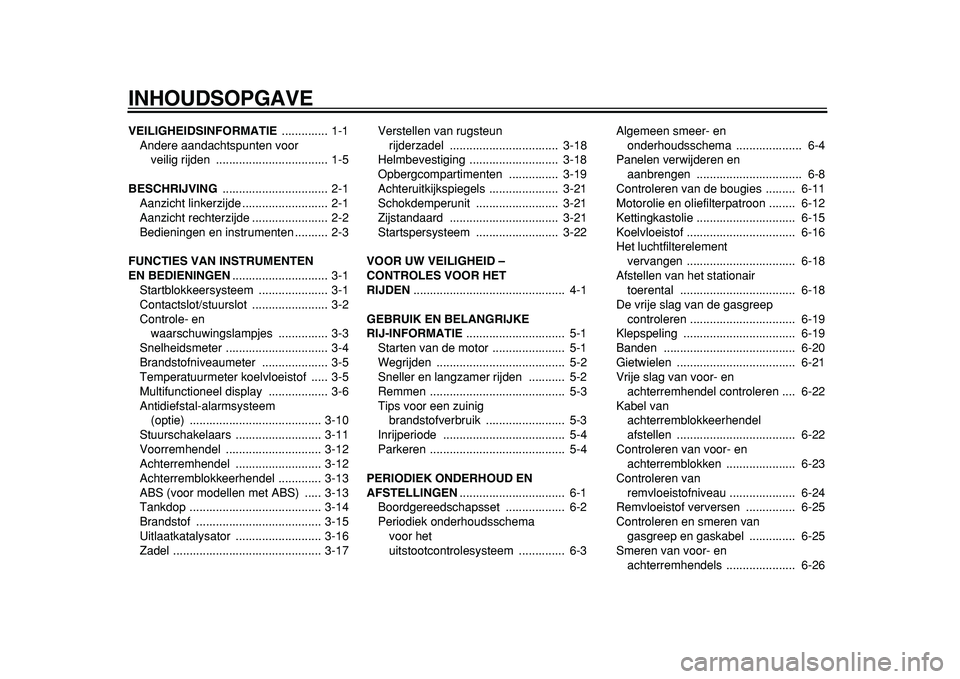

INHOUDSOPGAVE
VEILIGHEIDSINFORMATIE
.............. 1-1
Andere aandachtspunten voor
veilig rijden .................................. 1-5
BESCHRIJVING
................................ 2-1
Aanzicht linkerzijde .......................... 2-1
Aanzicht rechterzijde ....................... 2-2
Bedieningen en instrumenten .......... 2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN
............................. 3-1
Startblokkeersysteem ..................... 3-1
Contactslot/stuurslot ....................... 3-2
Controle- en
waarschuwingslampjes ............... 3-3
Snelheidsmeter ............................... 3-4
Brandstofniveaumeter .................... 3-5
Temperatuurmeter koelvloeistof ..... 3-5
Multifunctioneel display .................. 3-6
Antidiefstal-alarmsysteem
(optie) ........................................ 3-10
Stuurschakelaars .......................... 3-11
Voorremhendel ............................. 3-12
Achterremhendel .......................... 3-12
Achterremblokkeerhendel ............. 3-13
ABS (voor modellen met ABS) ..... 3-13

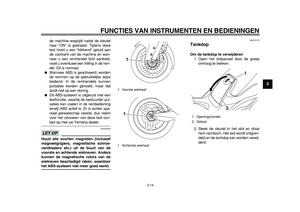

Tankdop ........................................ 3-14
Brandstof ...................................... 3-15
Uitlaatkatalysator .......................... 3-16
Zadel ............................................. 3-17Verstellen van rugsteun
rijderzadel ................................. 3-18
Helmbevestiging ........................... 3-18
Opbergcompartimenten ............... 3-19
Achteruitkijkspiegels ..................... 3-21
Schokdemperunit ......................... 3-21
Zijstandaard ................................. 3-21
Startspersysteem ......................... 3-22
VOOR UW VEILIGHEID –
CONTROLES VOOR HET
RIJDEN
.............................................. 4-1
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE
.............................. 5-1
Starten van de motor ...................... 5-1
Wegrijden ....................................... 5-2
Sneller en langzamer rijden ........... 5-2
Remmen ......................................... 5-3
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-4
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
AFSTELLINGEN
................................ 6-1
Boordgereedschapsset .................. 6-2
Periodiek onderhoudsschema
voor het
uitstootcontrolesysteem .............. 6-3Algemeen smeer- en
onderhoudsschema .................... 6-4
Panelen verwijderen en
aanbrengen ................................ 6-8
Controleren van de bougies ......... 6-11

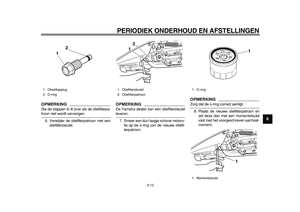

Motorolie en oliefilterpatroon ........ 6-12
Kettingkastolie .............................. 6-15
Koelvloeistof ................................. 6-16
Het luchtfilterelement
vervangen ................................. 6-18
Afstellen van het stationair
toerental ................................... 6-18
De vrije slag van de gasgreep
controleren ................................ 6-19
Klepspeling .................................. 6-19
Banden ........................................ 6-20
Gietwielen .................................... 6-21
Vrije slag van voor- en
achterremhendel controleren .... 6-22
Kabel van
achterremblokkeerhendel
afstellen .................................... 6-22
Controleren van voor- en
achterremblokken ..................... 6-23
Controleren van
remvloeistofniveau .................... 6-24
Remvloeistof verversen ............... 6-25
Controleren en smeren van
gasgreep en gaskabel .............. 6-25
Smeren van voor- en
achterremhendels ..................... 6-26

INHOUDSOPGAVE
Middenbok en zijstandaard
controleren en smeren .............. 6-26
Voorvork controleren .................... 6-27
Stuursysteem controleren ............ 6-28
Controleren van wiellagers ........... 6-28

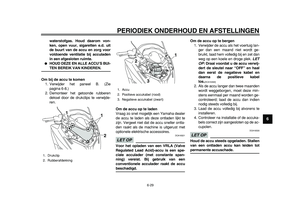

Accu ............................................. 6-28

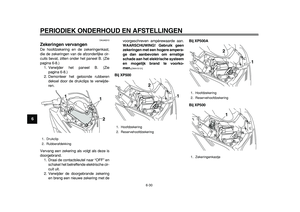

Zekeringen vervangen .................. 6-30
Koplampgloeilamp vervangen ...... 6-32
Achterlicht/remlichtunit ................. 6-33
Gloeilamp in voorste
richtingaanwijzer vervangen ..... 6-33
Gloeilamp achterste
richtingaanwijzer ........................ 6-34
Gloeilamp in kentekenverlichting
vervangen ................................. 6-34
Parkeerlichtgloeilamp
vervangen ................................. 6-35
Problemen oplossen ..................... 6-35
Storingzoekschema’s ................... 6-36
VERZORGING EN STALLING VAN
DE SCOOTER
.................................... 7-1
Matkleur, let op ............................... 7-1
Verzorging ...................................... 7-1
Stalling ............................................ 7-3
SPECIFICATIES
................................ 8-1
GEBRUIKERSINFORMATIE
.............. 9-1
Identificatienummers ...................... 9-1

1-1
1
VEILIGHEIDSINFORMATIE
DAU10268
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgende
vereisten alvorens met deze scooter te
gaan rijden.
Hij of zij moet:

Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van scooterrijden.

Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.

Grondig getraind zijn in veilige en cor-
recte rijtechnieken.

Gebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities dit
vereisen.
Veilig rijden
Voer vóór elke rit de controles voor het rij-den uit om u ervan te verzekeren dat de ma-
chine in veilige staat verkeert. Onvoldoende
inspectie of onderhoud van de machine ver-
groot het risico op ongeval of schade. Zie
pagina 4-1 voor een lijst met controles voor
het rijden.

Deze scooter is gebouwd voor het ver-
voer van de bestuurder plus een pas-
sagier.

Het niet opmerken en herkennen van
scooters door andere weggebruikers
vormt de belangrijkste oorzaak van
auto-/scooterongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de scooter niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren.
• Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met scooters
zich namelijk het meest voor.
• Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.

Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Vaak waren bijeen ongeval betrokken bestuurders
zelfs niet in het bezit van een geldig rij-
bewijs.
• Zorg dat u bekwaam bent om te rij-
den en leen uw scooter alleen uit
aan ervaren scooterrijders.
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
• We raden aan om het scooterrijden
te oefenen op plekken waar geen
verkeer is, totdat u grondig bekend
bent met de scooter en zijn bedie-
ning.

Ongelukken worden vaak veroorzaakt
door een fout van de scooterbestuur-
der. Veel bestuurders houden bij het
ingaan van een bocht een te hoge rij-
snelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid, waar-
door ze wijd uit de bocht komen.
• Neem altijd de maximumsnelheid in
acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
• Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kunnen
zien.

De zithouding van de bestuurder en de
